ABB i-bus EIB Series Manuel utilisateur
D
0073 - 1 - 6386
28049
NLFGBDEIS
Betriebsanleitung
nur für autorisierte Elektro-Fachleute
mit EIB-Ausbildung
Busch-Wächter®Professional 220 EIB
6178AGM-204-500
GJ B000 6132 A0139 .BM/A 1.2
für Aufputzmontage
ABB i-bus® EIB
DInhalt
Wichtige Hinweise
Fig. 1: Gerät
Fig. 2: Montage- und
Anschlussbild
Produktbeschreibung
Erfassungsbereich
Dreh- und Schwenk-
bereich / Jalousie
Betriebsarten / Einstell-
möglichkeiten
Ansprechschwelle
Ausschaltverzögerung
Technische Daten
Vor der Montage
Montage
Inbetriebnahme
Störfallbehandlung
Die Herstellerdatenbank von ABB wird laufend ergänzt.
Sie enthält die neuesten Applikationen. Die dazugehöri-
gen Beschreibungen entnehmen Sie dem Technischen
Handbuch zum ABB i-bus®EIB und den Gerätefenstern
unter der EIBATool Software ETS2 ab Version 1.1.
Sollten Ihnen die Datenbank oder das Technische Hand-
buch fehlen, so können Sie beides bei Ihrer Ländervertre-
tung anfordern.
Alle Verpackungsmaterialien und Geräte von ABB sind mit
Kennzeichnungen und Prüfsiegel für die sach- und fachge-
rechte Entsorgung ausgestattet.
Entsorgen SieVerpackungsmaterialien und Elektro-Geräte
bzw. deren Elektronik-Komponenten über hierzu autori-
sierte Sammelstellen bzw. Entsorgungsbetriebe.
DWichtige Hinweise
Bei der Planung und Errichtung von elektrischen Anla-
gen sind die einschlägigen Normen und Richtlinien des
Landes zu beachten, in dem die Anlage installiert und
betrieben wird.
Arbeiten am 230V-Netz und am EIB-Bus dürfen nur von
geschultem Elektro-Fachpersonal ausgeführt werden.
Verlegung undAnschluss der Busleitung sowie derAn-
wendungsgeräte muss gemäß den gültigen Richtlini-
en des EIB-Handbuches der European Installation Bus
Association (EIBA) durchgeführt werden.
Die Geräteprogrammierung erfolgt mit der ETS2
(ab Version 1.1).
Beachten Sie die Einhaltung der Umgebungsbedingun-
gen gemäss der Schutzklasse und der zulässigen
Betriebstemperatur (vgl. "Technische Daten").
Beachten Sie, dass sich dieser Bewegungssensor
nicht als Einbruch- oder Überfallmelder eignet, da die
hierfür vorgeschriebene Sabotagesicherheit fehlt.
D

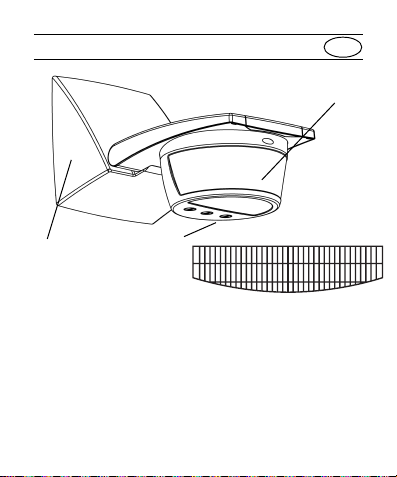

Fig. 1: Gerät
Montagedose
für Wandbefestigung (siehe Fig. 2)
2: Gehäuse
3: Sensorkopf mit Linsensysteme für
a) Fern-, Mittel- und Nahbereich
b) Rückfelddetektion
4: Drehknöpfe für
Ausschaltverzögerung
Betriebsartwahl
Ansprechschwelle
5: Jalousie für Erfassungbereichabblendung
2
3
4
5
a
b
D
1: Montagedose mit
Leitungseintritten
aufputz
unterputz
2: Busanschluss-
klemmen
3: Geräteträger-
Befestigung
4: vorgestanzte
Bohrungen für
Wandbefesti-
gung
5: Kondens-
wasser-Ablauf
6178/01
AGM-204-500
rot
schw.
42
3
1
4
5
DProduktbeschreibung
Dieser Wächtersensor ist ein Passiv-Infrarot-Bewegungs-
melder:
Bewegt sich eine Wärmequelle im Erfassungsbereich,
werden entsprechend der Parametrierung Telegramme
auf die Buslinie gesendet. Als Folge wird z. B. eine ange-
schlossene Beleuchtung oder ein Signalgeber über die
Buslinie eingeschaltet (gemäß der Parametrierung der an-
gesprochenen EIB-Geräte).
Verlässt die Wärmequelle den Erfassungsbereich, oder
verharrt sie bewegungslos, wird dieses nach Ablauf einer
einstellbaren Ausschaltverzögerung (Nachlaufzeit) ent-
sprechend der Parametrierung auf die Buslinie gesendet
(z. B. wird eine eingeschaltete Beleuchtung wieder aus-
geschaltet).
Ein integrierter Dämmerungssensor ermöglicht die Fest-
legung einer Schalthelligkeit (Umgebungshelligkeit), bei
der das Gerät die Überwachungsfunktion aktiviert.
Das Schaltverhalten ist mit der ETS2 parametrierbar (vgl.
Technisches Handbuch und die Gerätefenster unter der
Parametrierungs-Software). Betriebsarten, Schalthelligkeit
und Ausschaltverzögerung können auch wahlweise direkt
am Gerät eingestellt werden.
>>>
DProduktbeschreibung
Das Gerät ist für die Montage an festen Wänden oder
Decken vorgesehen. Bei einem Erfassungsbereich von
220° eignet sich das Gerät auch zur Überwachung angren-
zender zurückspringender Fassadenbereiche.
Die größte Erfassungsreichweite beträgt bei schräger Annä-
herung ca. 16 m (bei einer Montagehöhe von ca. 2,5 m).
Weitere Informationen hierzu finden Sie unter «Erfassungs-
bereich».
Die Wächtersensoren sind blendsicher, d. h. bei direkter
Lichteinstrahlung (z. B. mit einer Taschenlampe)
bleibt die Überwachungsfunktion noch ca. 1½ Minuten
erhalten.
D

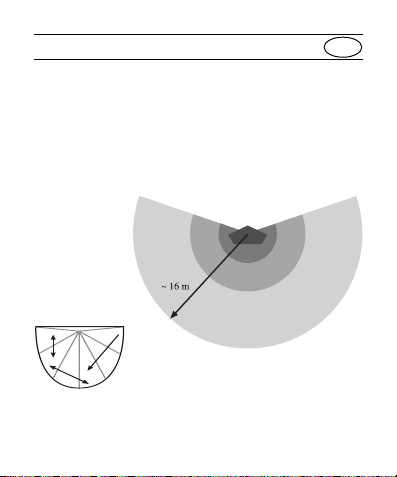

Erfassungsbereich
Das Linsen-System mit 4 Ebenen überdeckt die Bereiche
(vgl. Abb.): – Fern hellgrau) – Mittel (mittelgrau)
– Nah (grau) – Rückfeld (dunkelgrau)
Alle vier Erfassungsbereiche sind gleichzeitig aktiv.
Die größte Erfassungsreichweite beträgt bei schräger An-
näherung (vgl. kleine Abbildung) ca. 16 m (bei einer
Montagehöhe von ca. 2,5 m).
(optimale)
schräge
Annäherungen:
D
Dreh- und Schwenkbereich / Jalousie
Neben dem Einsatz der Jalousie zur Begrenzung des Er-
fassungsbereiches / Ausblendung von Störungsquellen (vgl.
Fig.1, Pos.5) kann der Erfassungsbereich des Wächter-
sensors beeinflusst werden durch die Ausrichtung des
Sensorkopfes.
Der Sensorkopf (Fig.1, Pos.3) kann um zwei Achsen ge-
dreht werden (vgl. nachfolgende Abbildungen):
– vertikal um 90° nach oben und ca. 40° nach unten (be-
zogen auf die normale (horizontale) Einbaulage)
–horizontal ± 30° (bezogen auf die normale Mittelstel-
lung
Um den Erfassungunsbereich aufgrund örtlicher Beson-
derheiten (Baumreihen, schmales Grundstück, Straßen-
randlage etc.) zu begrenzen, verwenden Sie die mitgelie-
ferte Jalousie. Schneiden Sie die Jalousie zu (Kennzeich-
nungen auf der Jalousiefolie), und kleben Sie die Jalousie
mit der selbstklebenden Rückseite auf die Linse (vgl. Fig.1).
+90°
-40°
+- 30°
D
Betriebsarten / Einstellmöglichkeiten
Am Gerät sind folgende Einstellmöglichkeiten vorhanden:
– Ansprechschwelle
– Ausschaltverzögerung
– Betriebsart
Ansprechschwelle und Ausschaltverzögerung können auch
mit der Parametrierung unter der ETS2 festgelegt werden;
Einstellungen vor Ort (vgl. Fig.1, Pos. 4) modifizieren die
Funktion des Wächtersensors.
Folgende Betriebsarten können vor Ort am Gerät einge-
stellt werden (vgl. Drehknopf Fig.1):
Normal (N): Betrieb mit einstellbarer An-
sprechschwelle und Ausschaltverzögerung
Standard (S): Betrieb mit fester Ansprech-
schwelle (5 Lux) und Ausschaltverzögerung
(3 Minuten)
Test (T): Betriebsart zur Ermittlung des Erfassungs-
bereiches (unabhängig von der eingestellten Ansprech-
schwelle)
Prog.: Betriebsart für Programmierung des Geräts
S
N
T Prog
