ABB SMD-W3.1A Manuel utilisateur
Busch-/ABB-secure@home
ABB- SMD-W3.1A
2CSYD0201B
DE Dual-PIR Außen-
Bewegungsmelder
ES Detector 2 IR para exterior
IT Rivelatore 2 IR da esterno
FR Détecteur 2 IR d’extérieur
NL Dual IR detector voor buiten
EN Outdoor dual PIR motion
detector

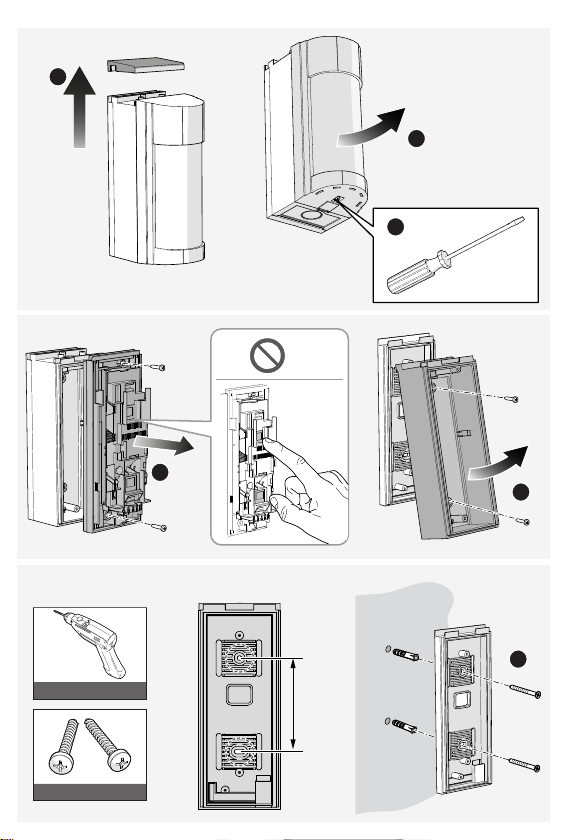

Inhalt der Verpackung Installation Programmierung Einstellung
Package contents Installation Programming Adjustment
Inhoud verpakking Installatie Programmering Afstelling
Contenu emballage Installation Programmation Réglage
Contenuto imballo Installazione Programmazione Regolazione
Contenido del paquete Instalación Programación Regulación
Prüfung Gebrauch und Funktion Wartung Reset
Testing Use and Operation Maintenance Reset
Keuring Gebruik en werking Onderhoud Reset
Essais Utilisation et
Fonctionnement Entretien Reset
Collaudo Uso e Funzionamento Manutenzione Reset
Prueba Uso y Funcionamiento Mantenimiento Reset
2
1
Busch- SMD-W3.11A
Busch-/ABB-secure@home
ABB- SMD-W3.1A
2CSYD0201B
DE
Dual-PIR Außen-
Bewegungsmelder
ES
Detector 2 IR para exterior
IT
Rivelatore 2 IR da esterno
FR
Détecteur 2 IR d’extérieur
NL
Dual IR detector voor buiten
EN
Outdoor dual PIR motion
detector
Inhalt der Verpackung Installation Programmierung Einstellung
Package contents Installation Programming Adjustment
Inhoud verpakking Installatie Programmering Afstelling
Contenu emballage Installation Programmation Réglage
Contenuto imballo Installazione Programmazione Regolazione
Contenido del paquete Instalación Programación Regulación
Prüfung Gebrauch undFunktion Wartung Reset
Testing Useand Operation Maintenance Reset
Keuring Gebruik en werking Onderhoud Reset
Essais Utilisationet
Fonctionnement Entretien Reset
Collaudo Usoe Funzionamento Manutenzione Reset
Prueba Uso y Funcionamiento Mantenimiento Reset
0,8÷1,2 m
23 V - 1,4 Ah
3Ø 2,9 x 27 mm
4Ø 5 x 20 mm
1
6
3x 2
5x 3
4x 2
2
detection distance (detector height 1m)
IR position
standard (m) real, based on the thermal conditions
of the environment
112.0 10.0 ... 17.0
2 8.5 7.0 ... 12.0
36.0 5.0 ... 8.5
4 3.5 3.0 ... 6.0
5 2.5 2.0 ... 3.5
12 m
12 m
12 m10 m
10 m
10 m5 m
5 m
5 m
0
0
45°÷135
A
2
5
6
4
82 mm
1
3
2
x2
max 25mm
8
9
7
10
11
12
Optional • Optional • Optioneel •
En option • Opzionale • Opcional
3
2CSYD0001N- 2CSYD0002N
Busch-/ABB-secure@home
DIP switch
1
2
3
4
5
6
7
Switch Werte Funktion
1ON Test modus.
OFF (*) Normaler Betrieb.
2ON
Battery saving: Verhinderung: Für jeden Zeitraum von 5 Sekunden wird
nur ein Alarm erzeugt, auch wenn es mehrere Erfassungen gab (die
Haltbarkeit der Batterie wird verringert).
OFF (*) Idem, aber für 120 Sekunden.
3ON (*) Nicht benutzt (auf ON halten)
OFF Nicht benutzt (auf ON halten)
4ON Zustands-LED aktiv (sie leuchtet bei normalem Betrieb bei jeder
Erfassung auf).
OFF (*) Zustands-LED nicht aktiv.
5 ON (*)
Abdecküberwachung (Anti-Masking) aktiviert. Der Melder sendet ein
Alarmsignal, wenn er für mehr als 3 Minuten einen Abdeckungszustand
erfasst hat.
OFF Abdecküberwachung deaktiviert.
(*) Standardeinstellungen
DE
Switch Values Function
1ON Test mode.
OFF (*) Standard operation.
2ON Battery saving: only one alarm every 5 seconds is generated even if
multiple detections have occurred (battery life is reduced).
OFF (*) Same as above, but every 120 seconds.
3ON (*) Not used (keep ON)
OFF Not used (keep ON)
4ON Active state LED (comes on at each detection event during standard
operation).
OFF (*) State LED deactivated.
5 ON (*) Anti-masking activated. The detector issues a hazard signal after
having detected a masking condition for more than 3 minutes.
OFF Anti-masking deactivated.
(*) Default settings
EN
Switch Valeurs Fonction
1ON Mode Test.
OFF (*) Fonctionnement normal.
2ON
Battery saving : une seule alarme est produite pour chaque période de
5 secondes, même s’il y a eu des détections multiples (la durée de la
batterie est réduite).
OFF (*) Idem, mais période de 120 secondes.
3ON (*) Non utilisé (maintenir sur ON).
OFF Non utilisé (maintenir sur ON).
4ON
DIODE d’état actif (s’allume à chaque détection pendant le fonctionnement
normal).
OFF (*) DIODE d’état désactivé.
5 ON (*)
Anti-masquage (anti-masking) activé. Le détecteur émet un signal de
danger s’il détecte une condition de masquage pendant plus de 3
minutes.
OFF Auto-masquage désactivé.
(*) Paramètres par défaut
FR
Switch Waarden Functie
1ON Test modus.
OFF (*) Normale werking.
2ON
Battery saving: Uitsluiting: er wordt slechts één alarm gegenereerd
voor elke periode van 5 seconden, zelfs als er meerdere detecties zijn
geweest (de levensduurvan de batterij wordt verkort).
OFF (*) Hetzelfde, maar met een periode van 120 seconden.
3ON (*) Niet gebruikt (op ON houden).
OFF Niet gebruikt (op ON houden).
4ON Status-LED actief (licht op bij elke detectie tijdens normale werking).
OFF (*) Status-LED niet actief.
5 ON (*)
Anti-masking geactiveerd. De detector zendt een aarschuwingssignaal
uit nadat er langer dan 3 minuten een maskeringstoestand is gedetecteerd.
OFF Anti-masking gedeactiveerd.
(*) Standaard instellingen
NL
4
1
3
2
Switch Valore Funzione
1ON Modalità test.
OFF (*) Funzionamento normale.
2ON
Interdizione: viene generato un solo allarme per ogni periodo di 5
secondi, anche se ci sono state rivelazioni multiple (la durata della
batteria viene ridotta).
OFF (*) Come ON ma per un periodo di 120 secondi.
3ON (*) Non utilizzare (mantenere in ON)
OFF Non utilizzare (mantenere in ON)
4ON LED di stato attivo (si accende a ogni rivelazione durante il normale
funzionamento).
OFF (*) LED di sta to disattivo.
5 ON (*)
Antimascheramento (anti-masking) attivato. Il rivelatore emette
un segnale di pericolo dopo che per più di 3 minuti ha rivelato una
condizione di mascheramento.
OFF Antimascheramento disattivato.
(*) Impostazioni di default
IT
Switch Valores Función
1ON Modalidad test.
OFF (*) Funcionamiento normal.
2ON
Exclusión: se genera una sola alarma para cada período de 5 segundos,
aún si existen detecciones múltiples (se reduce la duración de la
batería).
OFF (*) Ídem, pero para un período de 120 segundos.
3ON (*) No utilizado (mantener en ON).
OFF No utilizado (mantener en ON).
4ON LED de estado activo (se enciende con cada detección durante el
funcionamiento normal).
OFF (*) LED de estado desactivado.
5 ON (*)
Anti-enmascaramiento (anti- masking) activado. El detector emite una
señal de peligro después que por más de 3 minutos ha detectado una
condición de enmascaramiento.
OFF Anti-enmascaramiento desactivado.
(*) Paramètres par défaut
ES
IR sensitivity
IR length
IR area angle
Switch Function
H HIGH
M MIDDLE
LLOW
1
3
2
