ABB FPBA-01 PROFIBUS DP Manuel d'installation

Options for ABB drives, converters and inverters

Quick installation and start-up guide

FPBA-01 PROFIBUS DP adapter module

Safety instructions

WARNING! Obey the safety instructions. If you ignore them, injury or death, or damage to the

equipment can occur. See the user’s manual.

Mechanical installation

Electrical installation

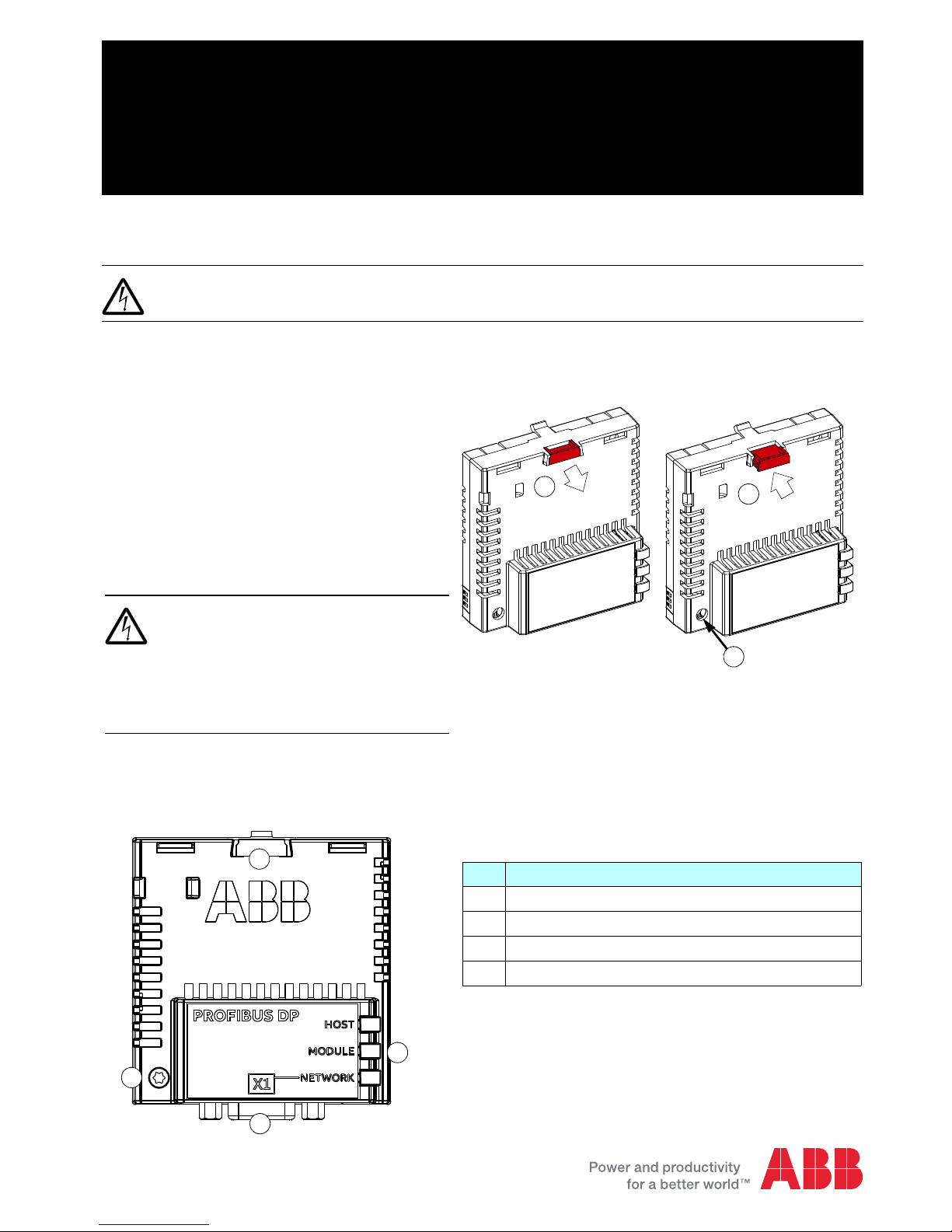

Layout of the module

1. Pull out the lock.

2. Install the module carefully to an option

module slot of the drive. See the drive

hardware manual.

3. Push in the lock.

4. Tighten the screw to torque 0.8 N·m using

a Torx TX10 screwdriver.

WARNING! Do not use excessive force,

or leave the screw too loose. Over-

tightening can damage the screw or

module. A loose screw decreases the EMC

performance, and can even cause an operation

failure.

No. Description

1Lock

2 Mounting and grounding screw

3 Bus connector [X1]

4 Diagnostic LEDs

Start-up

When the module is connected to the drive, the drive control program sets the applicable parameters.

See the appropriate drive manual.

Basic parameter settings

To take the settings into use, validate and refresh the parameters with parameter 51.27 FBA par refresh.

Further information

Index Name Value

20.01 Ext1 commands Fieldbus A

22.11 Speed ref1 source FBA A ref 1

28.11 Frequency ref1 source FBA A ref 1

50.01 FBA A enable Enable (or select the option slot in which the module is installed)

50.02 FBA A comm loss func Fault

51.02 Node address Set the node address of the module according to the network configuration.

51.05 Profile The ABB Drives communication profile is the default value.

52.01 FBA A data in1 SW 16bit

52.02 FBA A data in2 Act 16bit

53.01 FBA A data out1 CW 16bit

53.02 FBA A data out2 Ref1 16bit

See the latest version of FPBA-01 PROFIBUS DP adapter

module user's manual (3AFE68573271 [English]) in ABB

library (www.abb.com/drives/documents).

For more information on fieldbus options and protocols

provided by ABB Drives, see the fieldbus

communications web page

(new.abb.com/drives/connectivity/fieldbus-connectivity).

Connection procedure

It is recommended to use a PROFIBUS-

approved D-SUB 9 connector. These

connectors have a built-in termination network

and inductors for station capacitance

compensation.

Connect the cable to the D-SUB connector as

shown in this figure.

1A 1B 2A 2B

Green

Red

Green

Red

OUT

Grounding clamp/

Strain relief

3AXD50000158188 Rev A (EN) 2017-11-23
