ZyXEL Communications Dimension Ethernet Switches Manuel utilisateur

Dimension Ethernet Switches

Quick Start Guide

3/2005

English

中文

Deutsch

Espanol

Italiano

Français

Pусский

Dimension Ethernet Switches Quick Start Guide

Contents

ENGLISH........................................................................ 2

中文 ................................................................................ 4

DEUTSCH ...................................................................... 7

ESPAÑOL .................................................................... 10

ITALIANO ..................................................................... 13

FRANÇAIS ................................................................... 16

PУССКИЙ .................................................................... 19

Dimension Ethernet Switches

ENGLISH

Introduction

This Quick Start Guide is for use with all ZyXEL Ethernet switches. Your device may differ from the

illustrations below.

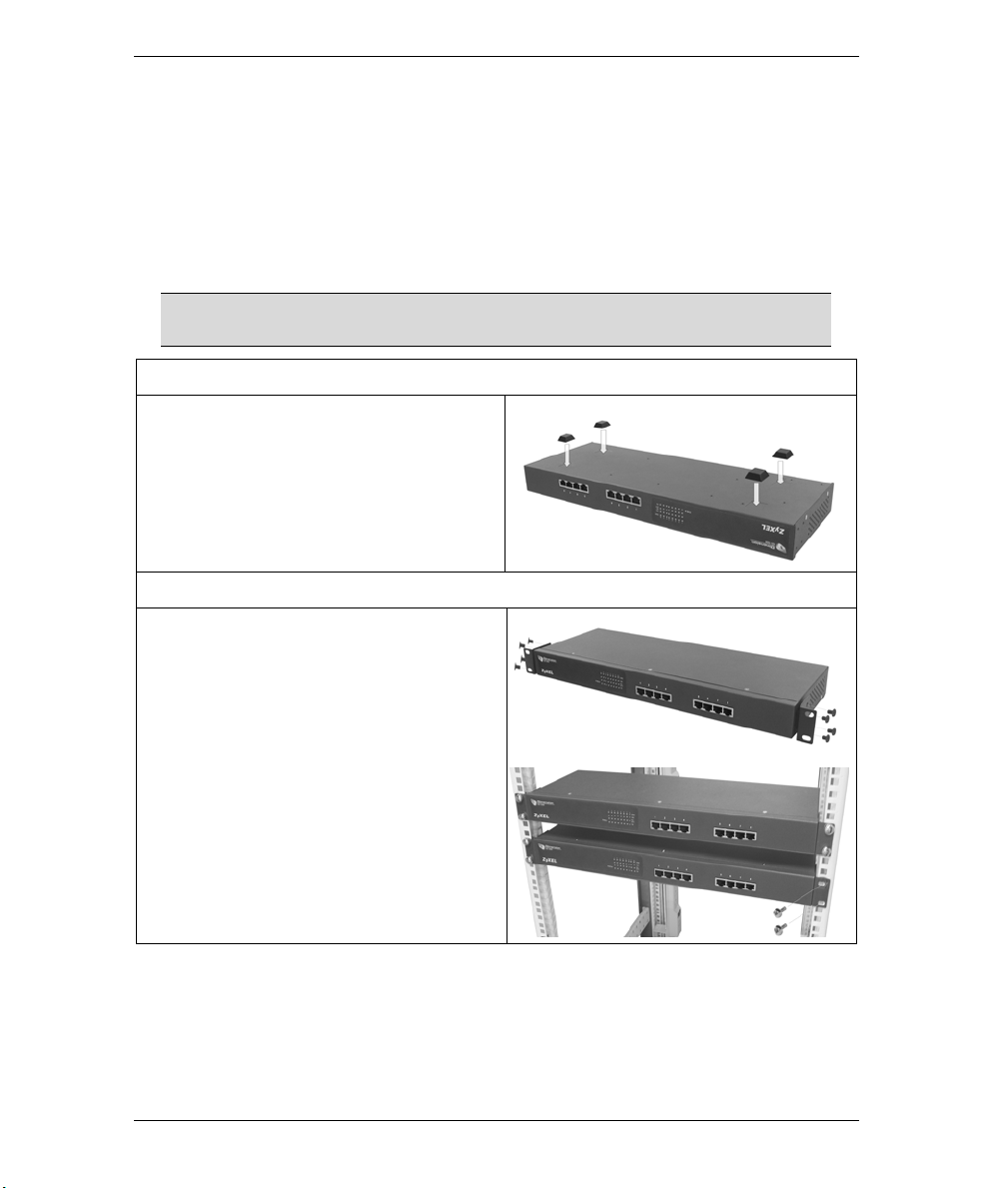

Installation

All switches can be used as a standalone device while some can alternately be mounted on standard EIA racks.

For proper ventilation, allow at least 4 inches (10 cm) of clearance at the front and 3.4

inches (8 cm) at the back of the switch. Leave space between switches if stacking.

Desktop Installation

1. Set the switch on a smooth, level surface.

2. If your switch comes with unattached

rubber feet, attach them to each corner on

the bottom of the switch. These rubber feet

help protect the switch from shock or

vibration and ensure space between

devices when stacking.

Rack-mounted Installation

1. Align one bracket with the holes on one side

of the switch and secure it with bracket

screws smaller than the rack-mounting

screws. Similarly, attach the other bracket.

2. After attaching both mounting brackets,

position the switch in the rack by lining up

the holes in the brackets with the appropriate

holes on the rack. Secure the switch to the

rack with the rack-mounting screws.

Hardware Connections

Auto-negotiating and Auto-crossover RJ-45 ports

Dimension Ethernet Switches

Your switch comes with auto-negotiating, auto-crossover ports. Depending on the model, these ports are either

fast Ethernet (10/100 Mbps) or Gigabit (10/100/1000 Mbps) ports. Auto-negotiating ports can detect the speed

of incoming transmissions and allow either half duplex transfer mode (10/100 Mbps only) or full duplex mode.

Auto-crossover means that you can connect the switch to a computer or hub using either a straight-through or a

crossover Ethernet cable.

Network Cables

You can use unshielded twisted pair (UTP) or shielded twisted-pair (STP) Ethernet cables for RJ-45 ports.

Make sure the cable length between connections does not exceed 100 meters (328 feet). The following table

describes the types of network cable used for different connection speeds.

Table 1 Network Cable Types

SPEED NETWORK CABLE TYPE

10Mbps 100Ω2-pair UTP/STP Category 3,4 or 5

100Mbps 100Ω2-pair UTP/STP Category 5

1000Mbps 100Ω4-pair UTP/STP Category 5

The LNK/ACT LED should flash when data is being sent between your switch and a connected device.

Power Connection

Connect one end of the supplied power cable or power adaptor to the power receptacle on the switch and the

other end to the appropriate power source. The PWR LED should turn steady on if the switch is receiving

power.

Console Port (Managed Switches Only)

If your switch has a console port, you can use a terminal emulator for local management. Connect the male 9-

pin end of a console cable to the console port of the switch. Connect the female end to a serial port (COM1,

COM2 or other COM port) of your computer. Configure the computer with terminal emulation software to the

following parameters:

 VT100 terminal emulation

 9600 bps

 No parity, 8 data bits, 1 stop bit

 No flow control

Troubleshooting

PROBLEM CORRECTIVE ACTION

None of the LEDs are

on when the power is

connected.

Verify that the included power or cable adaptor is connected to the switch’s

power receptacle and appropriate power source. If the error persists, you

may have a hardware problem and should contact your vendor.

The LNK/ACT LED

does not light up or

flash when a device is

connected.

Verify that the attached device(s) is turned on and properly connected to

your switch. Also make sure the Ethernet cards are working on the attached

devices. Verify that the network cable does not exceed 100 meters.

Dimension 乙太交換器

中文

介紹

本快速安裝手冊僅提供合勤乙太交換器之說明。本快速安裝手冊之說明圖僅供參考。

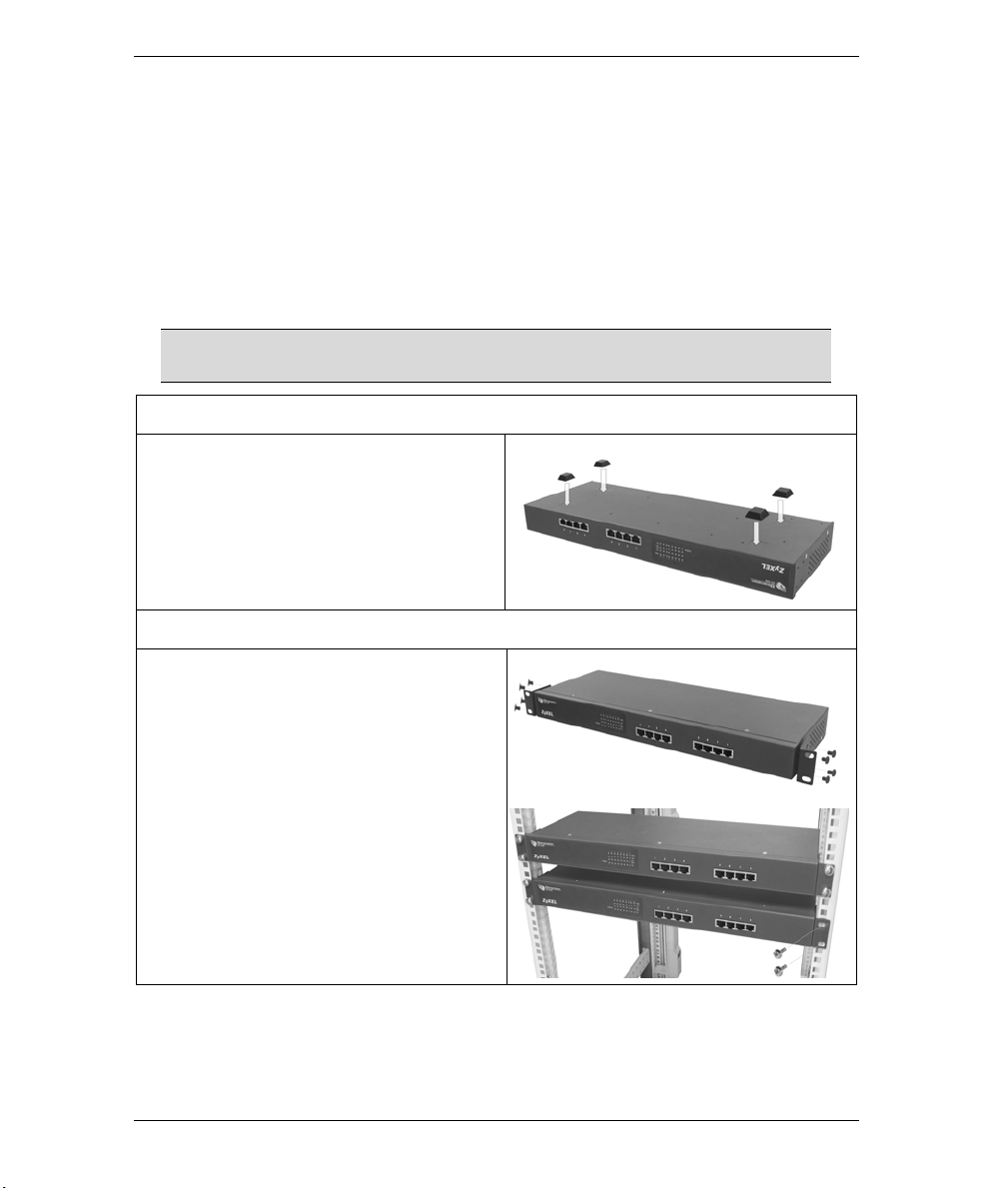

硬體安裝

此交換器相當適合有多數電腦之辦公環境使用或安裝在標準 EIA 機架。

為有利於散熱，請在前方保留約 4 英吋(或10 公分) 且後方約 3.4 英吋(或8 公分)的空間。當堆

疊放置時，交換器間應留一定空間。

安裝於桌上

1. 將交換器放置於平坦並足夠堅固可支撐設備

及連接線材的平台。

2. 使用紙盒內所附的防滑防震腳墊，貼於交換

器下四方。

安裝於標準機架上

1. 將耳翼上的錐孔和交換器的鎖孔對齊，再用內

附M3 平頭螺絲鎖上。

2. 鎖上耳翼後，確定交換器和機架的螺絲孔已對

齊並用機架螺絲將交換器鎖緊上機架。

硬體連接

Dimension 乙太交換器

自動偵測及自動交換的 RJ-45 埠

本交換器 RJ-45 埠均為自動偵測及自動交換埠。自動偵測的功能讓交換器在不需要手動設定下，能針對

所連接之傳輸速率自動更換至相對應之速率。不論是在全雙工或半雙工下，它將依你的乙太網路環境

自動調整至 10Mbps、100Mbps 或1000Mbps 資料傳輸速率 (高速乙太交換器不支援 10Mbps 資料傳輸速

率)。自動交換的功能讓交換器在不需要變更乙太網路設定下，自動選擇正向連接或反向連接，方便連

接至個人電腦或串接至另一部交換器。

網路線種類

請使用 UTP 或STP 網路線來連接 RJ-45 埠。

請確定網路連接線不可超過 100 公尺(328 英呎)

以下的表格敘述了適用各種不同的連線速度的網路線。

Table 1 網路線種類

連線速度網路線種類

10Mbps 100Ω2-pair UTP/STP Category 3,4 or 5

100Mbps 100Ω2-pair UTP/STP Category 5

1000Mbps 100Ω4-pair UTP/STP Category 5

當網路線和電源接上時，如有資料傳輸 LNK/ACT 指示燈會閃示。

電源之連接

將電源轉接器一端接至電插座，另一端接至交換器之後背板。此時，電源指示燈會正常顯示。

控制埠 (只提供給可設定交換器)

如你的交換器有附控制埠，你可以透過終端機模擬程式控制你的交換器。將控制埠接連線 9孔公頭端接

在交換器，接連線另一端接於個人電腦的串列埠(COM1, COM2 或其它 COM 埠)。設定下列的連接參數

於終端機模擬程式:

 VT100 終端模擬

 每秒傳輸位元 9600

 無撿查同位，每份資料含 8個資料

位元，1個停止位元

 無流量控制

Dimension 乙太交換器

問題排除

問題問題排除

當電源接上時所有指示

燈無顯示。請確定您已使用內附電源轉接器接至交換器並開啓電源。

如持續無法開啓交換器請通知購買之廠商。

當網路線和電源接上時

LNK/ACT 指示燈無顯

示。

請確定您已開啓交換器並使用網路線接上一台電腦。

請確定此電腦的網路卡運作正常。

請確定網路連接線沒有超過 100 公尺(328 英呎)

Dimension Ethernet-Switches

DEUTSCH

Einleitung

Diese Kurzanleitung dient der Verwendung aller ZyXEL Ethernet-Switche. Das Aussehen ihres Gerätes kann

von den unten gezeigten Abbildungen abweichen.

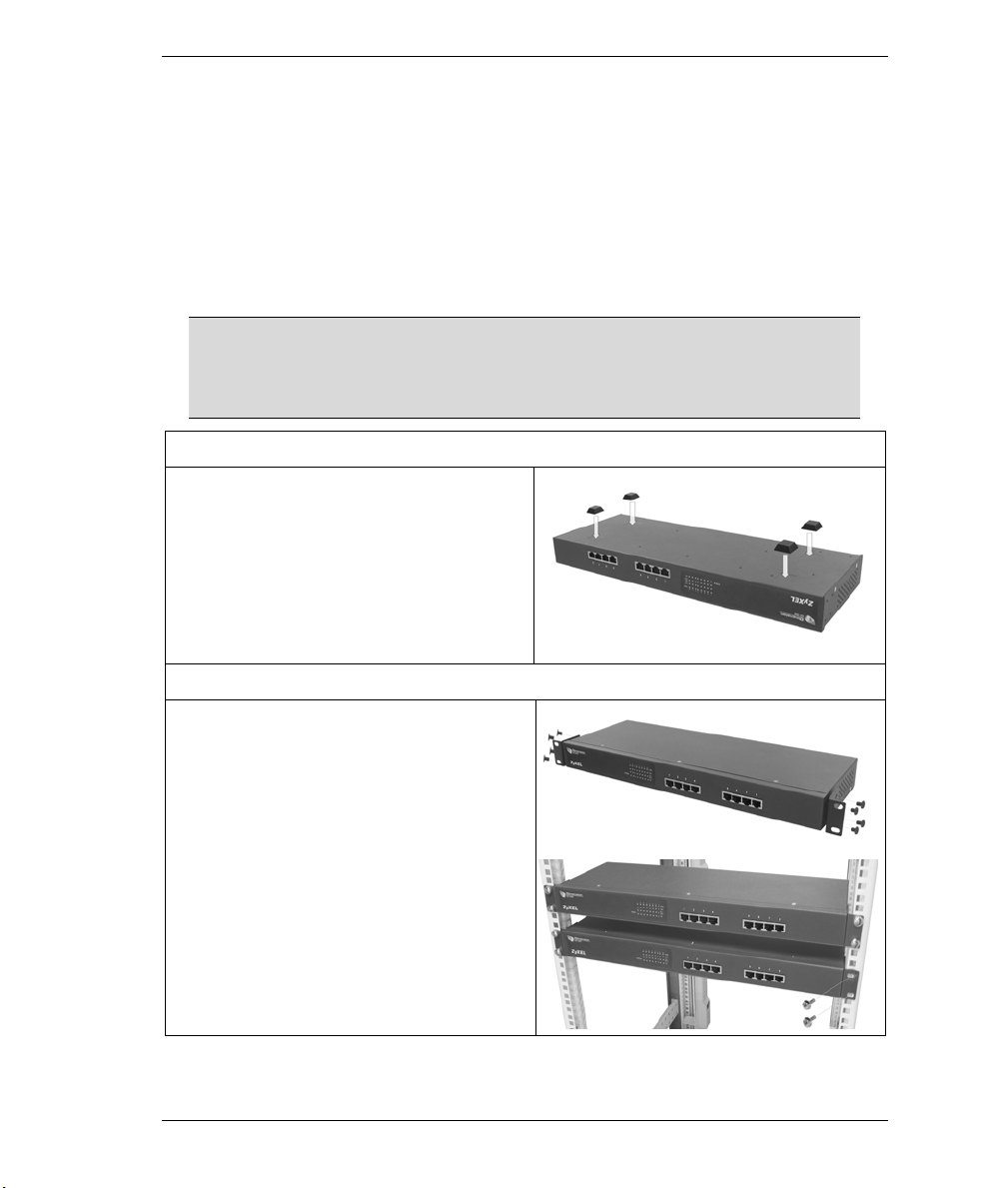

Installation

Alle Switche können als Einzelgeräte verwendet werden, wobei einige alternativ in 19 Zoll Standardracks

montiert werden können.

Für eine ausreichende Belüftung sollte vor dem Switch ein Freiraum von mindestens

10 cm und hinter dem Switch ein Freiraum von mindestens 8 cm gelassen werden.

Wenn Sie Switche übereinander anordnen, lassen Sie einen Freiraum zwischen den

Geräten.

Tisch-Montage

1. Legen Sie den Switch auf eine glatte,

ebene Unterlage.

2. Sollte Ihr Switch mit nicht montierten

Gummifüßen geliefert worden sein,

bringen Sie diese an jeder Ecke der

Geräteunterseite an. Diese Gummifüße

dienen dem Schutz vor Stößen und

Vibrationen und gewährleisten den

Freiraum zwischen den Geräten wenn

diese übereinander angeordnet werden.

Rack-Montage

1. Richten Sie die Bügel an den seitlich

angeordneten Löchern des Switch aus und

sichern Sie diese mit den dafür vorgesehenen

Schrauben, die kleiner sind, als die

Schrauben die dafür verwendet werden, um

das Gerät im Rack zu befestigen. Gehen Sie

analog dazu mit dem anderen Bügel vor.

2. Nachdem beide Montagebügel angebracht

sind, positionieren Sie den Switch im Rack,

indem Sie die Löcher der Montage-bügel an

den Montagelöchern des Rack ausrichten.

Sichern Sie den Switch mit den Rack-

Schrauben.

Dimension Ethernet-Switches

Hardware-Anschlüsse

10Base-T/100Base-TX RJ-45 Ports mit Auto-Negotiating, Auto-Sensing-

(MDI/MDIX)-Funktion

Ihr Switch ist mit 10/100/1000 Mbit/s-RJ-45-Ports mit Auto-Negotiating-Funktion ausgestattet, die die

Geschwindigkeit empfangener Datenpakete automatisch erkennen und entsprechend einstellen. Sie ermöglichen

Datentransferraten von 10, 100, oder 1000 Mbit/s im Halb- oder Vollduplex-Modus. Auto-Sensing bedeutet,

dass Sie den Switch über ein Straight-Through- oder Crossover-Netzwerkkabel mit einem Computer oder einem

Hub verbinden können.

Netzwerkkabel

Für RJ-45-Ports können Sie UTP (unshielded twisted-pair)- oder STP (shielded twisted-pair)-Netzwerkkabel

verwenden. Achten Sie darauf, dass die Kabellänge zwischen den Anschlüssen weniger als 100 Meter beträgt.

Die folgende Tabelle verdeutlicht die für die verschiedenen Geschwindigkeiten verwendeten Netzwerkkabel-

typen

Tabelle 1 Netzwerkkabeltypen

GESCHWINDIGKEIT NETZWERKKABELTYP

10Mbit/s 100Ω2-paarig UTP/STP Cat. 3,4 oder 5

100Mbit/s 100Ω2-paarig UTP/STP Cat. 5

1000Mbit/s 100Ω4-paarig UTP/STP Cat. 5

Die LNK/ACT-LED sollte aufblinken, wenn Daten zwischen Ihrem Switch und einem angeschlossenen Gerät

versendet werden.

Stromversorgung

Verbinden Sie das eine Ende des mitgelieferten Stromkabels oder Netzteils mit dem dafür vorgesehenen

Anschluss am Switch. Verbinden Sie nun das andere Ende mit der entsprechenden Stromquelle. Die PWR-LED

sollte leuchten, wenn der Switch mit Spannung versorgt wird.

Konsolen-Port (nur managebare Switche)

Besitzt Ihr Switch einen Konsolen-Port, so können Sie zu Konfigurationszwecken eine Terminal-Emulation

verwenden. Verbinden Sie den männlichen 9-Pin-Stecker eines Konsolenkabels mit dem Konsolen-Port des

Switch. Verbinden Sie entsprechend den weiblichen Stecker mit einem seriellen Port (COM1, COM2 oder

anderer COM-Port) Ihres Computers. Richten Sie die Terminal-Emulations-Software auf Ihrem Rechner mit

den folgenden Parametern ein:

 VT100 Terminal-Emulation

 9600 Bit/s

 Keine Parität (Parity), 8 Datenbits, 1

Stopp-Bit

 Kein „Flow

Control“ (Datenflusskontrolle)

Dimension Ethernet-Switches

Fehlersuche

PROBLEM KORREKTURMASSNAHME

Nach Anschluss der

Stromversorgung

leuchtet keine der LEDs

Stellen Sie sicher, dass das mitgelieferte Stromkabel oder Netzteil mit dem

dafür vorgesehenen Anschluss am Switch, bzw. mit der entsprechenden

Stromquelle verbunden ist. Sollte das Problem weiterhin bestehen, haben

Sie möglicherweise ein Hardwareproblem. Wenden Sie sich in diesem Fall

an Ihren Händler.

Bei Anschluss eines

Gerätes leuchtet bzw.

blinkt die LNK/ACT-

LED nicht auf.

Stellen Sie sicher, dass die angeschlossenen Geräte angeschaltet und

ordnungsgemäß mit Ihrem Switch verbunden sind. Achten Sie auch darauf,

dass die Netzwerkkarten der angeschlossenen Geräte funktionieren.

Überprüfen Sie, ob die Länge des Netzwerkkabels 100 Meter nicht

überschreitet.

Autres manuels pour Dimension Ethernet Switches

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels ZyXEL Communications Changer

ZyXEL Communications

ZyXEL Communications XS1920 Series Manuel utilisateur

ZyXEL Communications

ZyXEL Communications MGS-3712/MES-3728 Manuel utilisateur

ZyXEL Communications

ZyXEL Communications PMG5318-B20A Manuel utilisateur

ZyXEL Communications

ZyXEL Communications GS-105B Manuel utilisateur

ZyXEL Communications

ZyXEL Communications SHD2110 Manuel utilisateur

ZyXEL Communications

ZyXEL Communications GS1350 Series Manuel utilisateur

ZyXEL Communications

ZyXEL Communications IES-5000 Series Manuel utilisateur

ZyXEL Communications

ZyXEL Communications METRO 2000 Manuel utilisateur

ZyXEL Communications

ZyXEL Communications VES-1124 - Manuel utilisateur

ZyXEL Communications

ZyXEL Communications EOC350 Series Manuel utilisateur

ZyXEL Communications

ZyXEL Communications GS1200-5HP v2 Manuel utilisateur

ZyXEL Communications

ZyXEL Communications XGS1010-12 Manuel utilisateur

ZyXEL Communications

ZyXEL Communications MGS3750-28F Manuel utilisateur

ZyXEL Communications

ZyXEL Communications Dimension GS-3012 Manuel utilisateur

ZyXEL Communications

ZyXEL Communications ES-116S Manuel utilisateur

ZyXEL Communications

ZyXEL Communications NWA-3160 Manuel utilisateur

ZyXEL Communications

ZyXEL Communications XGS1210-12 Manuel utilisateur

ZyXEL Communications

ZyXEL Communications GS-1124B Manuel utilisateur

ZyXEL Communications

ZyXEL Communications GS-105B v2 Manuel utilisateur

ZyXEL Communications

ZyXEL Communications Dimension ES-108A Guide de référence

ZyXEL Communications

ZyXEL Communications XGS-4528F Manuel utilisateur

ZyXEL Communications

ZyXEL Communications NSW Series Manuel utilisateur

ZyXEL Communications

ZyXEL Communications Dimension GS-2024 Manuel utilisateur

ZyXEL Communications

ZyXEL Communications ZyXEL P-872H Manuel utilisateur

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

D-Link

D-Link DES-1226G Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur
