Bedienungsanleitung

Operating manual

Glasfreier pH-Sensor Seite 3

Glass-free pH sensor Page 21

SenTix® FET-D/B

Aktualität bei

Drucklegung Fortschrittliche Technik und das hohe Qualitätsniveau unserer Geräte wer-

den durch eine ständige Weiterentwicklung gewährleistet. Daraus können

sich evtl. Abweichungen zwischen dieser Betriebsanleitung und Ihrem Gerät

ergeben. Auch Irrtümer können wir nicht ganz ausschließen. Haben Sie des-

halb bitte Verständnis, dass aus den Angaben, Abbildungen und Beschrei-

bungen keine juristischen Ansprüche abgeleitet werden können.

Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung der

WTW GmbH, Weilheim.

Printed in Germany.

SenTix FET D/B Inhaltsverzeichnis

SenTix FET D/B - Inhaltsverzeichnis

1 Überblick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

2 Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.1 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . 5

3 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.1 Batterien einsetzen/ersetzen . . . . . . . . . . . . . . . . . . . . . . . 6

3.2 Sensor montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

3.3 Sensor wässern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4 Messen / Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.1 Nullabgleich und Kalibrieren . . . . . . . . . . . . . . . . . . . . . . . 9

4.2 Messen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

4.3 Lagern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

5 Wartung, Reinigung, Ersatzbedarf . . . . . . . . . . . . . . . . . . 14

5.1 Allgemeine Wartungshinweise . . . . . . . . . . . . . . . . . . . . 14

5.2 Äußere Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

5.3 Messspitze wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

5.4 Batterien auswechseln . . . . . . . . . . . . . . . . . . . . . . . . . . 16

5.5 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

6 Was tun, wenn ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

7 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

8 Verschleißteile und Zubehör . . . . . . . . . . . . . . . . . . . . . . . 19

Überblick SenTix® FET-D/B

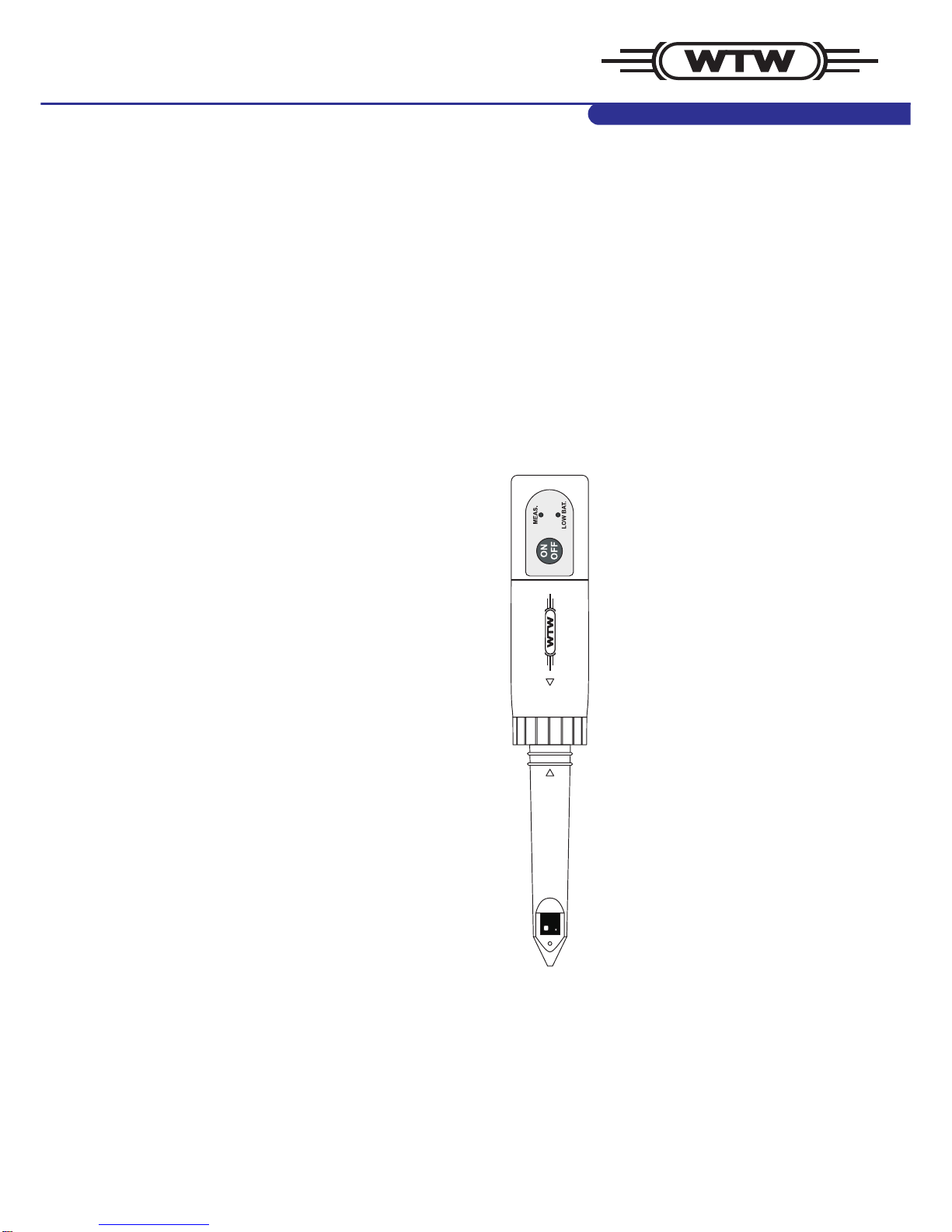

1 Überblick

Aufbau

Empfohlene

Einsatzbereiche

lLebensmittelbereich (z. B. Einstichmessungen)

1Diaphragma

2pH-sensitiver Bereich

3Markierungen für die Montage der Messspitze

4Konverter

5Mess-LED

6Batterie-LED

7Ein/Aus-Taste

8Überwurfmutter

9Messspitze

10 Lichtschutz

SenTix® FET-D/B Sicherheit

2Sicherheit

Diese Betriebsanleitung enthält spezielle Hinweise, die beim Betrieb des pH-

Sensors zu beachten sind.

Halten Sie diese Betriebsanleitung immer in der Nähe des Sensors

verfügbar.

Sicherheits-

hinweise In den einzelnen Kapiteln dieser Betriebsanleitung weisen

Sicherheitshinweise wie der folgende auf Gefahren hin:

Achtung

kennzeichnet Hinweise, die genau beachtet werden müssen, um mögli-

che leichte Verletzungen oder Schäden am Sensor oder der Umwelt zu

vermeiden.

2.1 Allgemeine Sicherheitshinweise

Funktion und

Betriebssicherheit Die einwandfreie Funktion und Betriebssicherheit des Sensors ist nur dann

gewährleistet, wenn bei der Benutzung die allgemein üblichen

Sicherheitsvorkehrungen sowie die speziellen Sicherheitshinweise in dieser

Bedienungsanleitung beachtet werden.

DieeinwandfreieFunktionundBetriebssicherheitdesSensors sindnurunter

denUmgebungsbedingungen,dieinKapitel 7TECHNISCHE DATEN spezifiziert

sind, gewährleistet.

Achtung

Den Sensor keinen schnellen Temperaturänderungen aussetzen.

Achtung

Der Sensor darf nur durch eine von WTW autorisierte Fachkraft geöff-

net werden. Ausgenommen hiervon ist die in dieser Betriebsanleitung

beschriebene Öffnung zum Batteriewechsel.

Inbetriebnahme SenTix® FET-D/B

3 Inbetriebnahme

Lieferumfang lpH-Sensor SenTix®FET-D oder SenTix®FET-B

l1 Lichtschutz

l2 Batterien (CR 2032)

l1 Schlitzschraubendreher

l1 Bedienungsanleitung

3.1 Batterien einsetzen/ersetzen

Zur Inbetriebnahme setzen Sie die 2 beiliegenden Batterien wie folgt in den

Konverter ein:

Der Sensor muss ausge-

schaltet sein!

Die Lasche am Gehäuse des

Konverters etwas anheben

und die Gehäuseabdeckung

vorsichtig abziehen.

Alte Batterien, falls vorhan-

den, entnehmen.

2neueCR 2032-Batterien(im

Lieferumfang enthalten) ein-

setzen. Die positiven Pole

müssen dabei oben sein.

Die Gehäuseabdeckung wie-

der auf den Konverter aufset-

zen, so dass die Lasche

einrastet.

SenTix® FET-D/B Inbetriebnahme

3.2 Sensor montieren

Achtung

Den Steckkontakt der Messspitze nicht berühren. Durch elektrostati-

sche Aufladung können Beschädigungen auftreten.

Montieren Sie Messspitze und Konverter wie folgt:

Das Diaphragma-Siegel ab-

ziehen, die Schutzkappe ent-

fernen. Dabei den

Steckkontakt nicht berühren!

Sicherstellen, dass der O-

Ring verdrehungsfrei aufliegt.

Die Überwurfmutter am Kon-

verter aufschrauben und ab-

nehmen.

Die Messspitze mit dem

Steckkontaktvorsichtiginden

Konverter stecken. Dabei dar-

auf achten, dass die Markie-

rungen am Konverter und der

Messspitze aufeinander zu-

zeigen. Die Überwurfmutter

wieder auf den Sensor stek-

ken und festdrehen.

Diaphragma-

Siegel

O-Ring

Schutzkappe

Steckkontakt

Inbetriebnahme SenTix® FET-D/B

3.3 Sensor wässern

Den Sensor mit der Messspitze für mindestens 30 Minuten in ein Gefäß mit

3 mol/l KCl-Lösung stellen.

Achtung

Nur die Messspitze (bis max. 70 mm) in Flüssigkeiten tauchen. Das Ein-

tauchen des Konverters kann zu Beschädigungen oder Ausfall des

Sensors führen.

Hinweis

Falls Siekeine 3 mol/lKCl-Lösungzur Handhaben, können Siedie Messspit-

ze auch in Pufferlösung pH 7wässern. Fürexakte Messungen empfehlenwir

aber 3 mol/l KCl-Lösung (Lösungen siehe Abschnitt 5 WARTUNG, REINIGUNG,

ERSATZBEDARF).

70 mm

SenTix® FET-D/B Messen / Betrieb

4 Messen / Betrieb

4.1 Nullabgleich und Kalibrieren

Vor dem Kalibrieren in pH-Pufferlösungen muss die Messspitze gewässert

und der Nullpunkt des Sensors eingestellt werden (Nullabgleich).

Sensor wässern lDen Sensor mit der Messspitze für mindestens 10 Minuten in ein Gefäß

mit3 mol/lKCl-Lösungstellen.Dabeimüssendie pH-sensitiveFlächeund

das Diaphragma vollständig in der Lösung untergetaucht sein.

lDanach die Messspitze gründlich mit entionisiertem Wasser spülen und

abschütteln.

Hinweis

Falls Siekeine 3 mol/l KCl-Lösungzur Hand haben, könnenSie die Messspit-

ze auch in PufferlösungpH 7wässern. Für exakte Messungenempfehlen wir

aber 3 mol/l KCl-Lösung (Lösungen siehe Abschnitt 5 WARTUNG, REINIGUNG,

ERSATZBEDARF).

Messen / Betrieb SenTix® FET-D/B

Sensor

anschließen SenTix FET-B (mit BNC-Stecker):

lDen Sensor an ein pH-Messgerät anschließen: Den BNC-Stecker in die

entsprechende Buchse am Messgerät stecken und mit einer Rechtsdre-

hung verriegeln. Den Stecker des Temperaturmessfühlers in die entspre-

chende Buchse am Messgerät stecken.

SenTix FET-D (mit DIN-Stecker):

lDen Sensor an ein pH-Messgerätanschließen: Den DIN-Stecker und den

Stecker des Temperaturmessfühlers in die entsprechenden Buchsen am

Messgerät stecken.

Sensor

einschalten

lOn/Off-Taste drücken, um den Sensor einzuschalten. Die Mess-LED

blinkt.

Nullpunkt

einstellen

lDen Sensor in ein Gefäß mit Pufferlösung pH 7,00 stellen. Dabei müssen

die pH-sensitive Fläche und das Diaphragma vollständig in der Lösung

untergetaucht sein. Falls nötig, den Sensor leichtin der Lösung bewegen,

um Luftblasen in der Nähe von Diaphragma und pH-sensitiver Fläche zu

entfernen.

Stecker des

Temperaturmessfühlers

BNC-Stecker

Stecker des

Temperaturmessfühlers

DIN-Stecker
