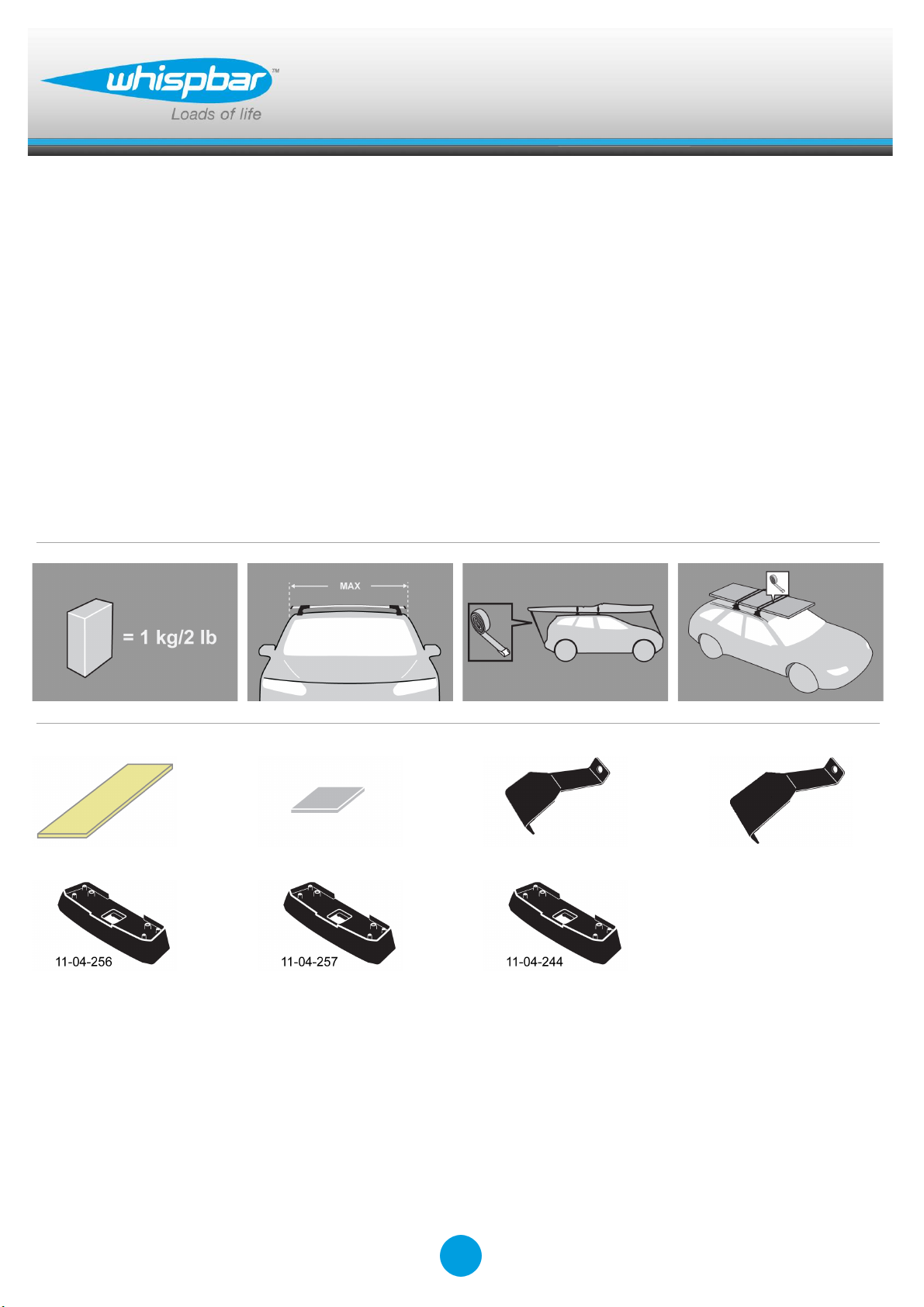

Whispbar K522W Manuel utilisateur

Fitting Kit

K522W

Montageanleitung für

Basisträgersystem

Instrucciones de montaje para el

sistema de transporte.

Instructions de montage pour Basic

Carrier

Fitting Instructions for Basic Carrier

Monteringsanvisning for takstativ

Instruções de Montagem para

sistema de transporte.

Установочные Инструкции для

Поперечных Балок

x 4

x 2

x 1

x 2

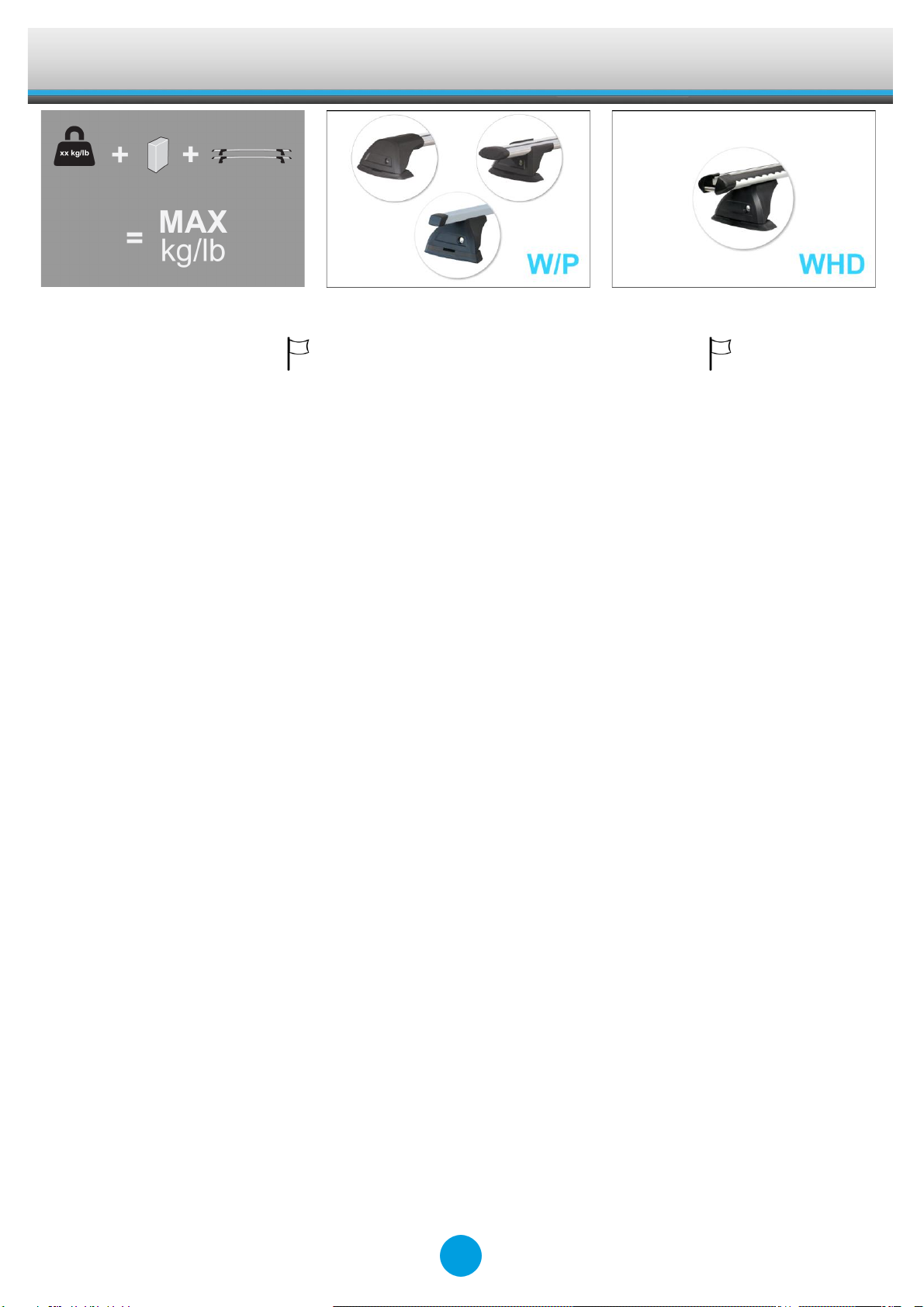

Revision No:

Fitting Kit

K522W

MAX lbs

W/P

WHD

W/P

WHD

Hyundai

ix35 , 5dr SUV 10-+

165

ix35 , 5dr SUV 10-+

165

ix35 , 5dr SUV 10-+

165

ix35 , 5dr SUV 10-+

165

Fitting Kit

K522W

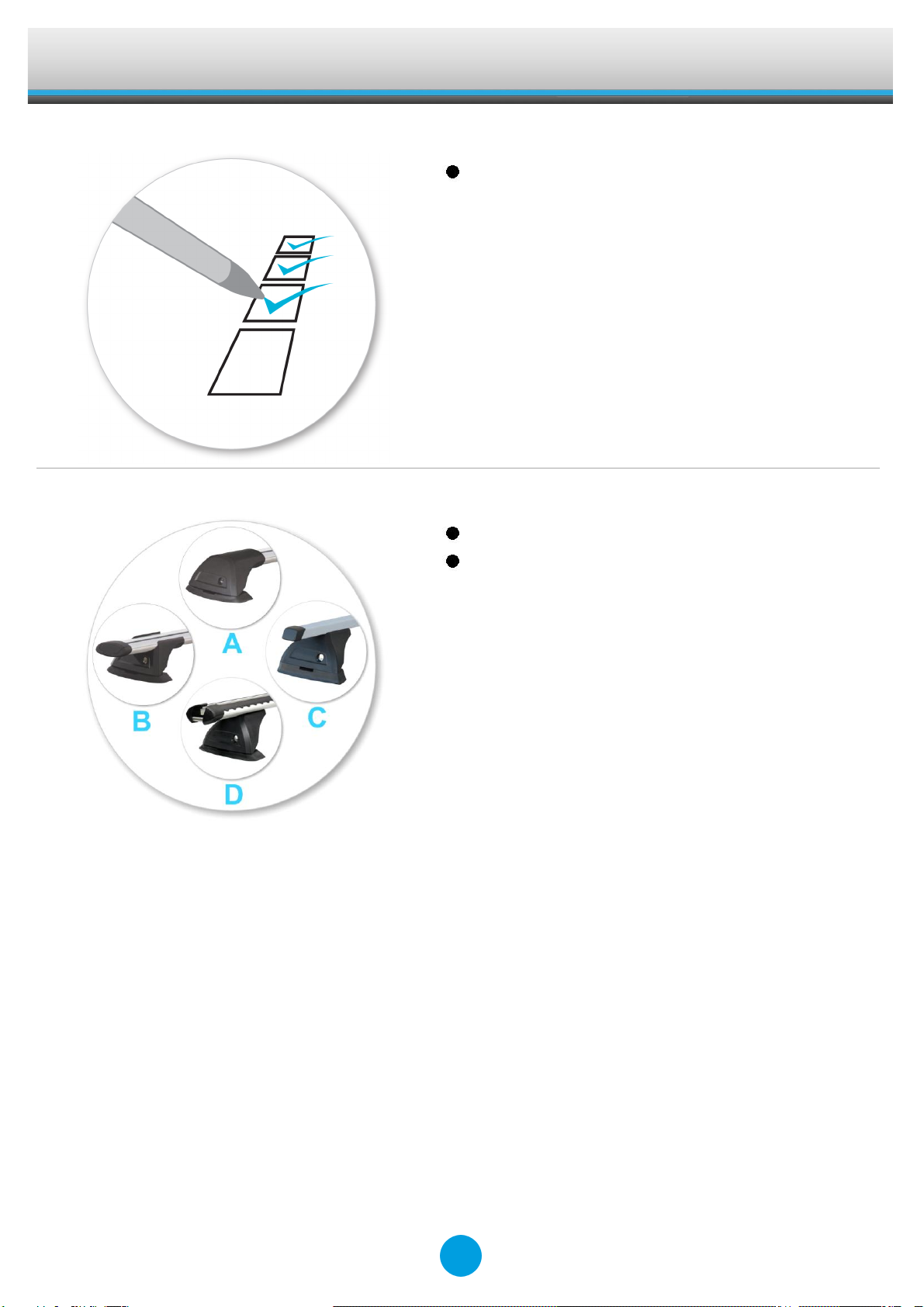

Erstinstallation

Komponenten aus der Verpackung nehmen

und überprüfen. Setzen Sie sich mit Ihrem

Händler in Verbindung, sollten Teile fehlen

oder beschädigt sein!

Dieses Kit ist für die Typen A, B, C und D.

Dargestellt ist der Querträger des Typs A.

Die Anweisungen gelten aber auch für die

Typen B, C und D!

BITTE BEACHTEN: die in dieser Anleitung

gezeigten Klammerillustrationen können von den

Klammern dieses Zubehörsatzes abweichen.

Fitting Kit

K522W

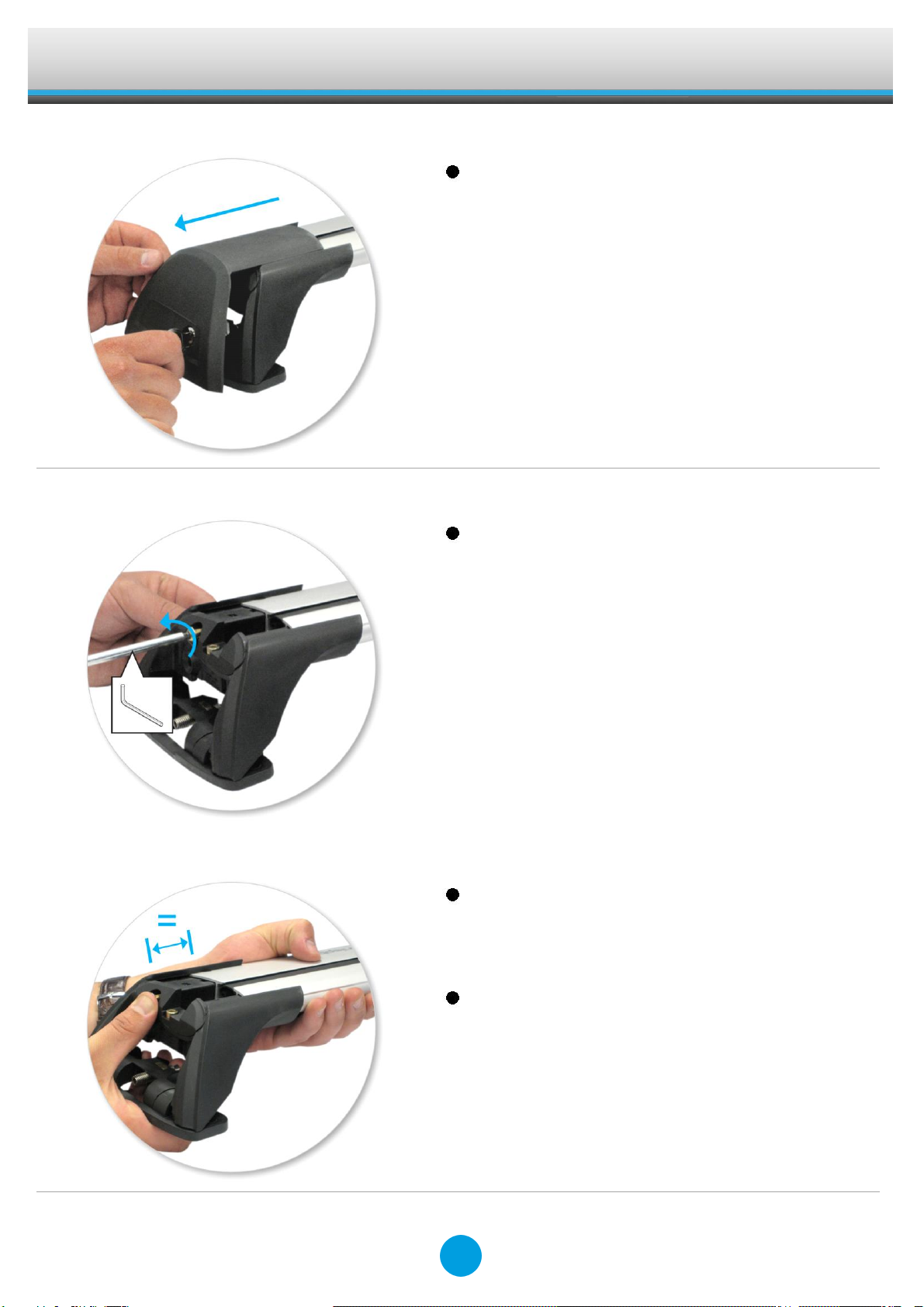

Abdeckungen mit Schlüsseln abnehmen.

Innensechskantschlüssel benutzen und

Stellschraube mit 10 Umdrehungen lösen.

Befestigungsschraube eindrücken und

Querträgerschenkel ausziehen. Siehe

Anweisungen für das Einstellen der

Querträger!

Sicherstellen, dass beide Enden der

Querträger gleich lang eingestellt sind (Maß

'x', s. Abb.).

Fitting Kit

K522W

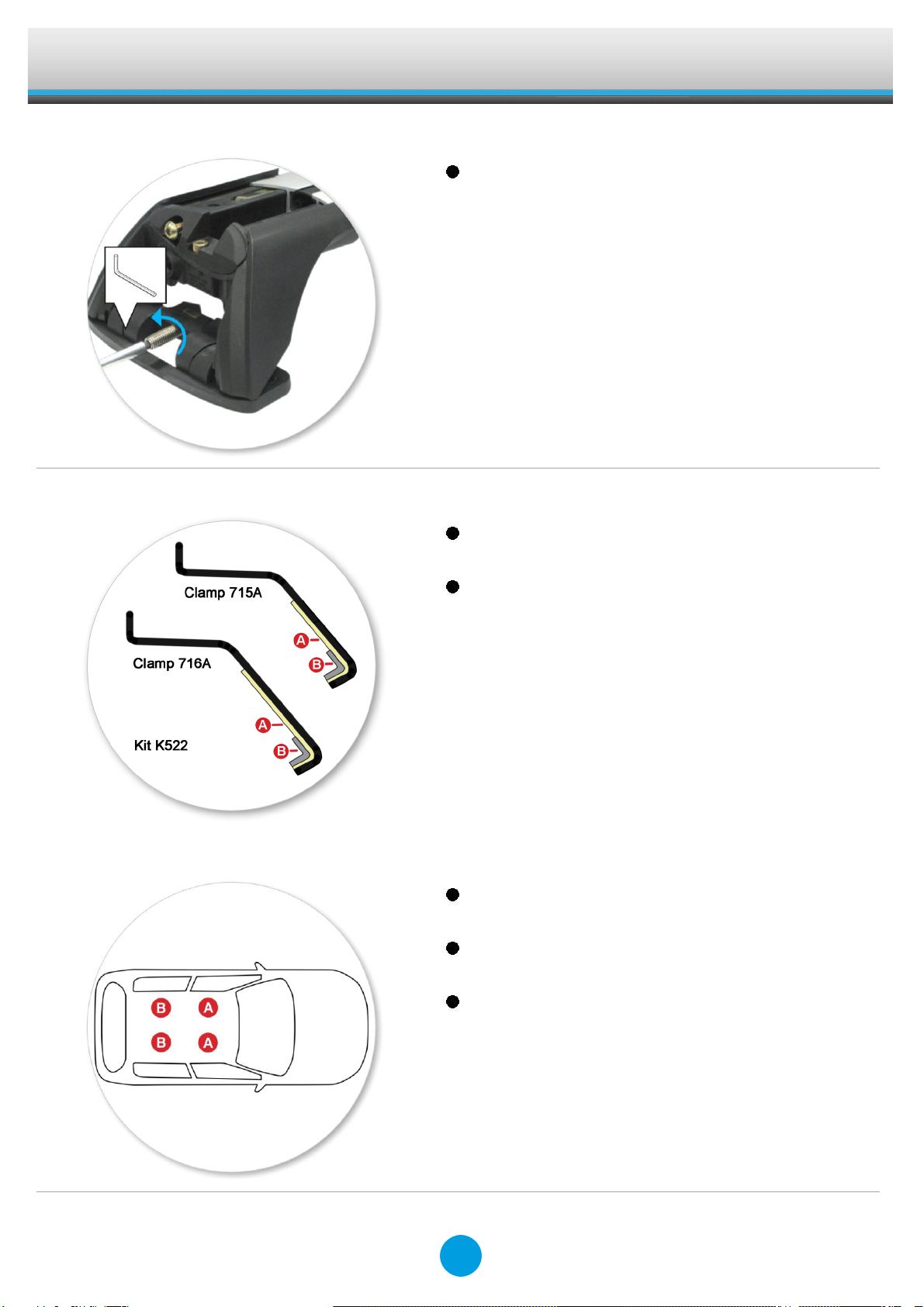

Stellschraube entfernen.

Sicherheitsstreifen wie gezeigt anbringen.

Wenn nötig, zurecht schneiden.

A= Durchsichtig

B= Grau

Es ist wichtig, die Klammern an der richtigen

Position am Fahrzeug anzubringen.

Die Buchstaben beziehen sich auf die in die

Klammern eingestanzten Teilenummern.

Klammer-Teilenummern:A = 715AB =

716A

Fitting Kit

K522W

An jedem Fuß eine Klammer befestigen.

ACHTUNG: Einige Klammern tragen

Hinweise zur Montageposition (z.B. "vorne

rechts").

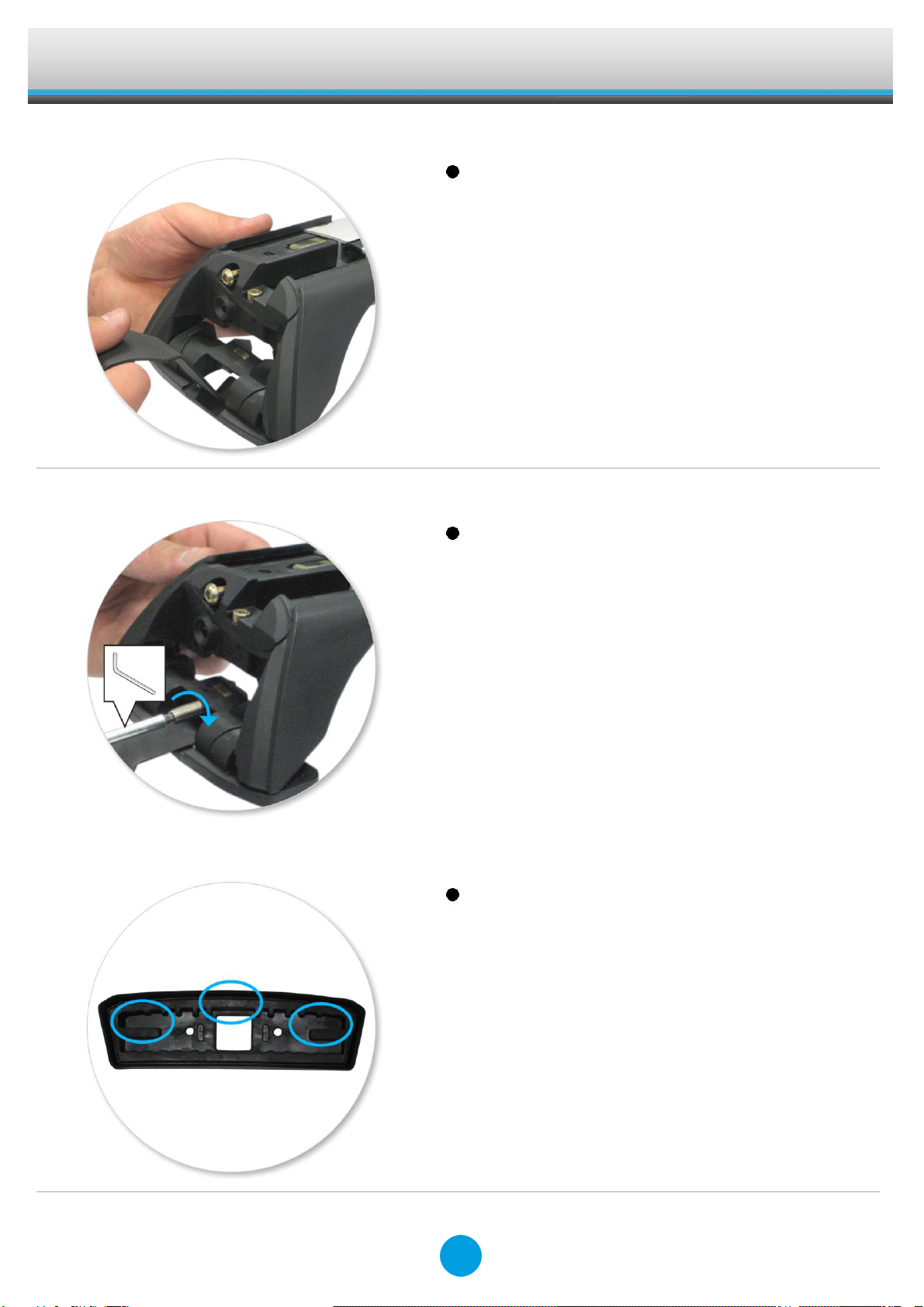

Stellschraube so wieder einsetzen, dass sie

durch die Öffnung in der Klammer geht.

Stellschraube nicht wieder festziehen!

Die Teilenummer finden Sie auf der

Unterseite des Pads.

Fitting Kit

K522W

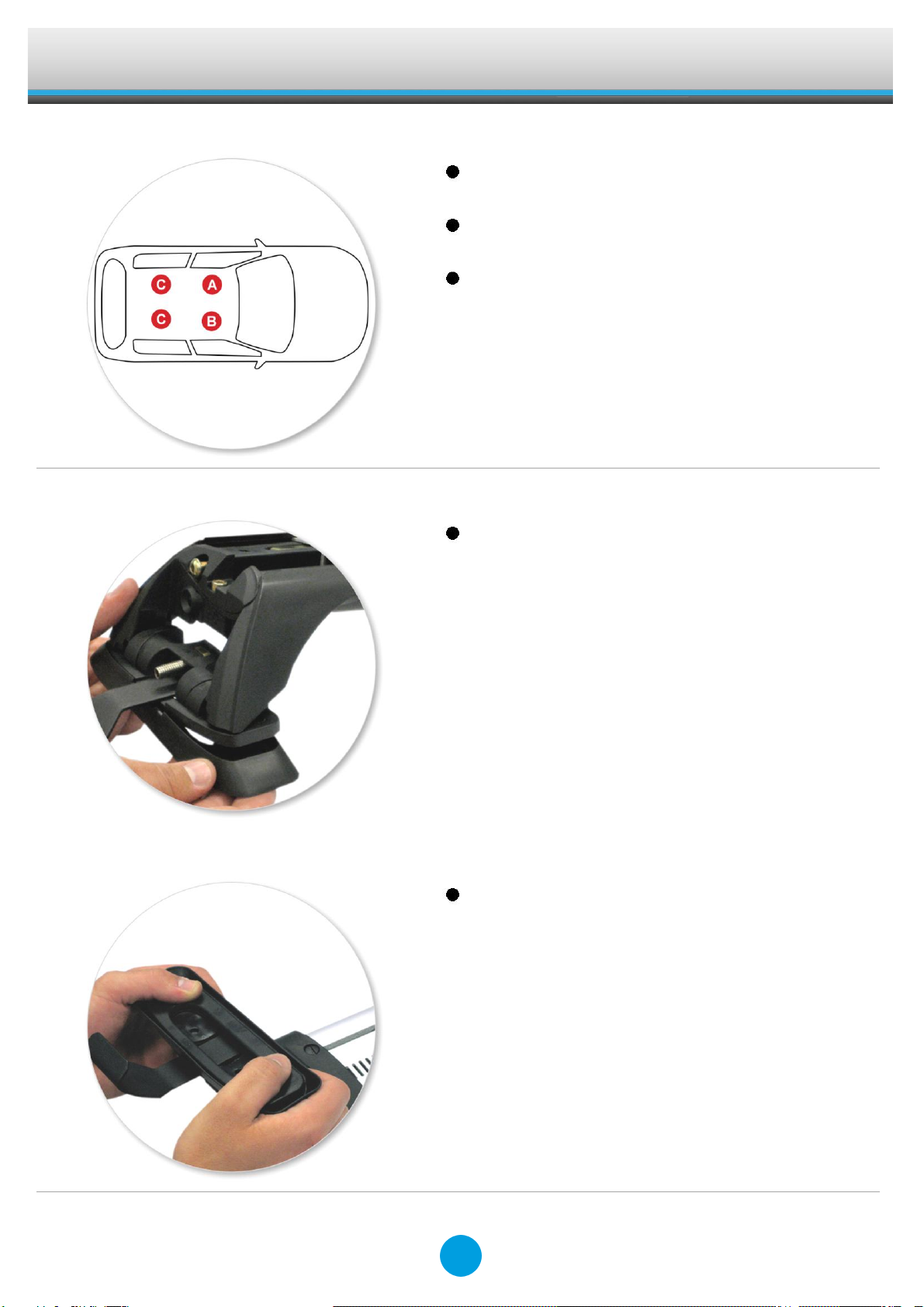

Es ist wichtig, die pad an der richtigen

Position am Fahrzeug anzubringen.

Buchstaben beziehen sich auf die Pad-

Teilenummern und Position.

Pad-Teilenummer:

A = 11-04-256

B = 11-04-257

C = 11-04-244

Gummidichtung aus dem Montagekit auf das

Fußteil stecken.

Achten Sie darauf, dass die Pads in die

Öffnungen unter den Füßen passen.

Fitting Kit

K522W

Befestigung

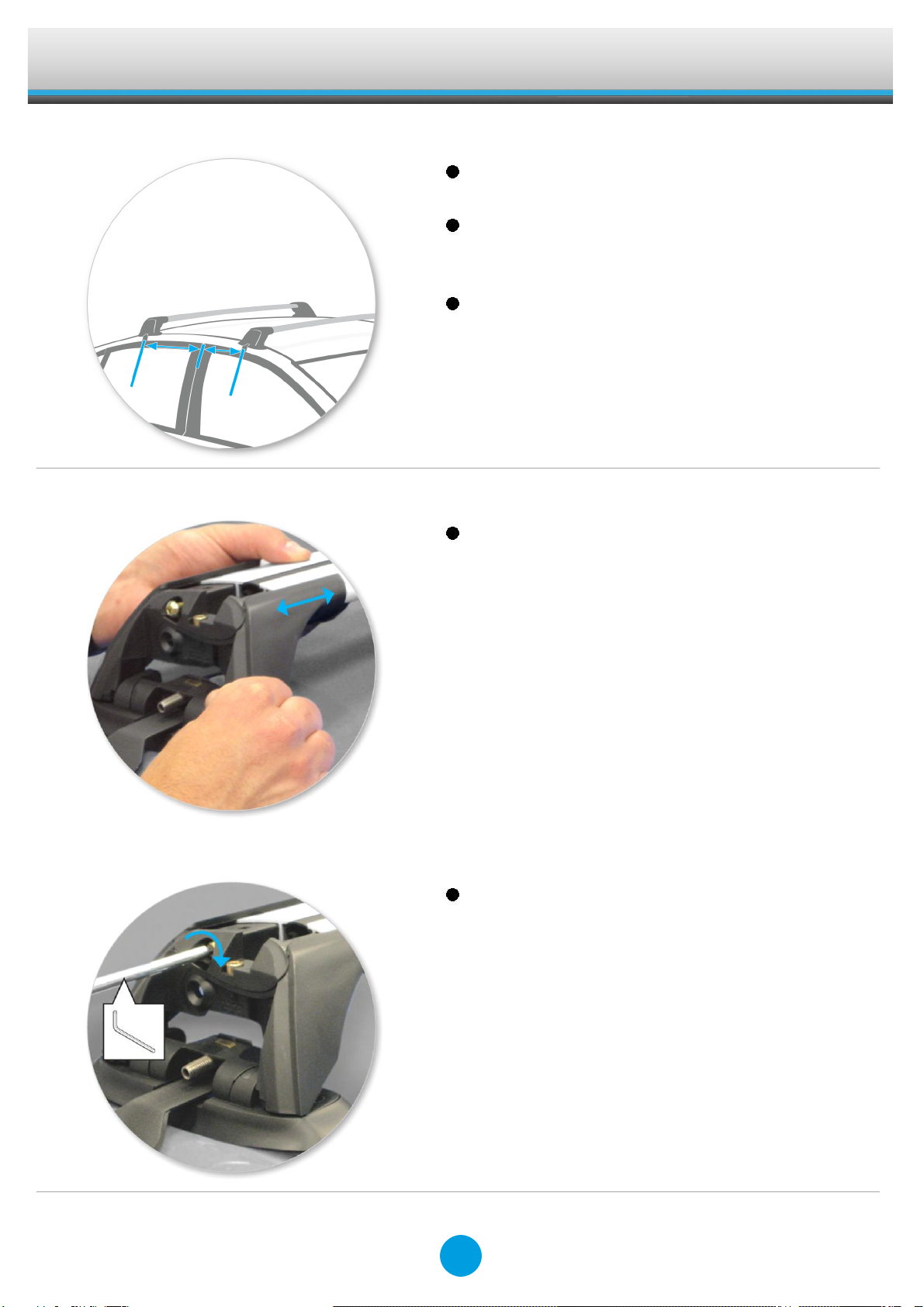

Wird direkt an die Dachkante unter den

Türen geklemmt

Im hinteren Teil dieser Bedienungsanleitung

finden Sie Informationen speziell für Ihr

Fahrzeug.

Setzen Sie den Querträger auf das

Fahrzeug. Der empfohlene Mindestabstand

zwischen den Trägern beträgt 700 mm

(sofern nicht anders angegeben).

Füße am Querträger so einstellen, dass sie

von den Enden der Querträger gleich weit

entfernt und die Klammern fest mit der

Karosserie verbunden sind.

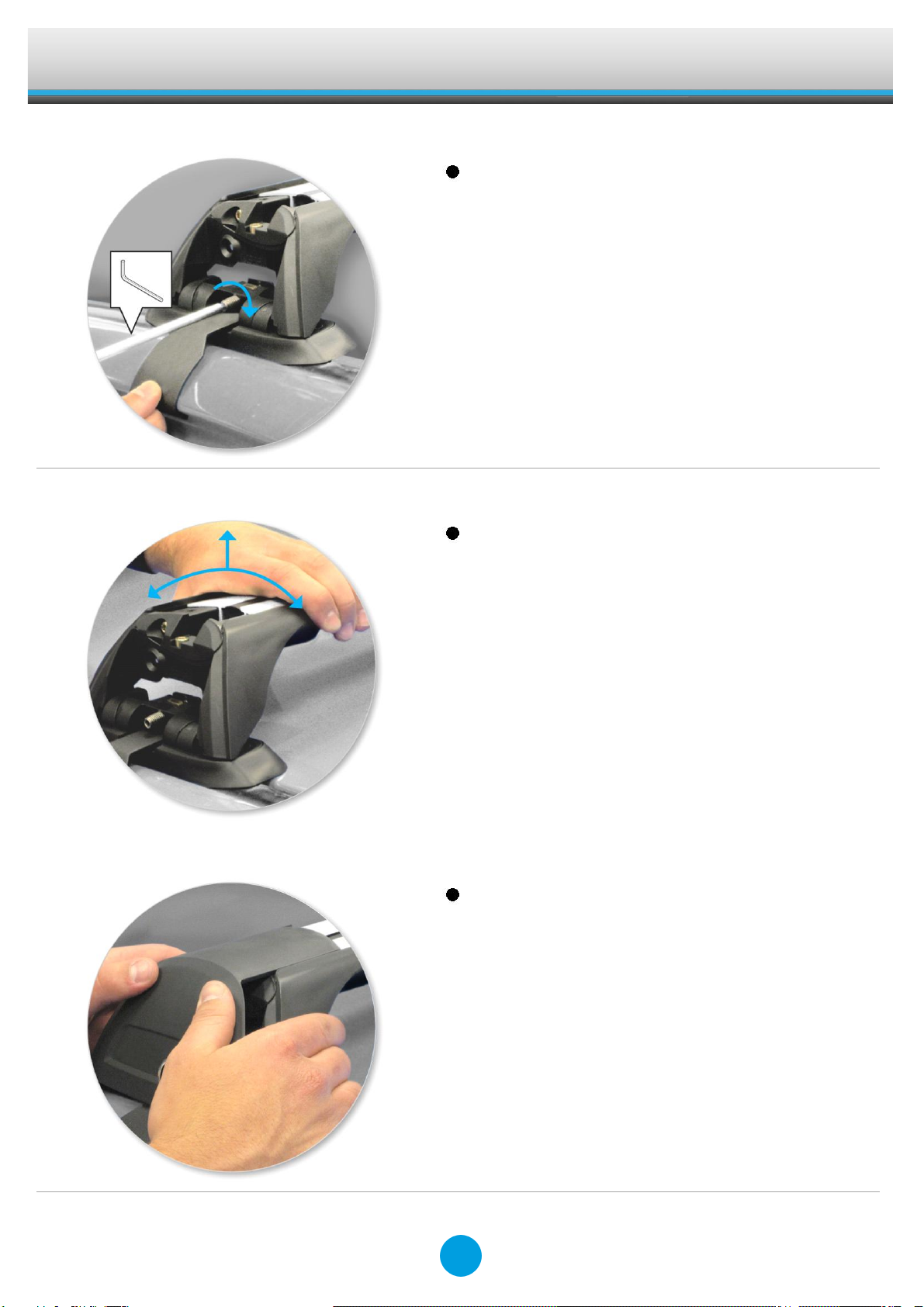

Stellschraube mit 5 Nm / 3.7 ft lb anziehen.

Fitting Kit

K522W

Befestigungsschrauben an beiden Schenkeln

gleichmäßig anziehen.

Überprüfen ob die Querträger sicher am

Fahrzeug befestigt sind.

Abdeckungen aufsetzen und mit Schlüsseln

verschließen (s. Abb.).

Fitting Kit

K522W

ACHTUNG! Schrauben regelmäßig auf festen Sitz

prüfen!
