Whirlpool RCS3014RB02 Manuel utilisateur

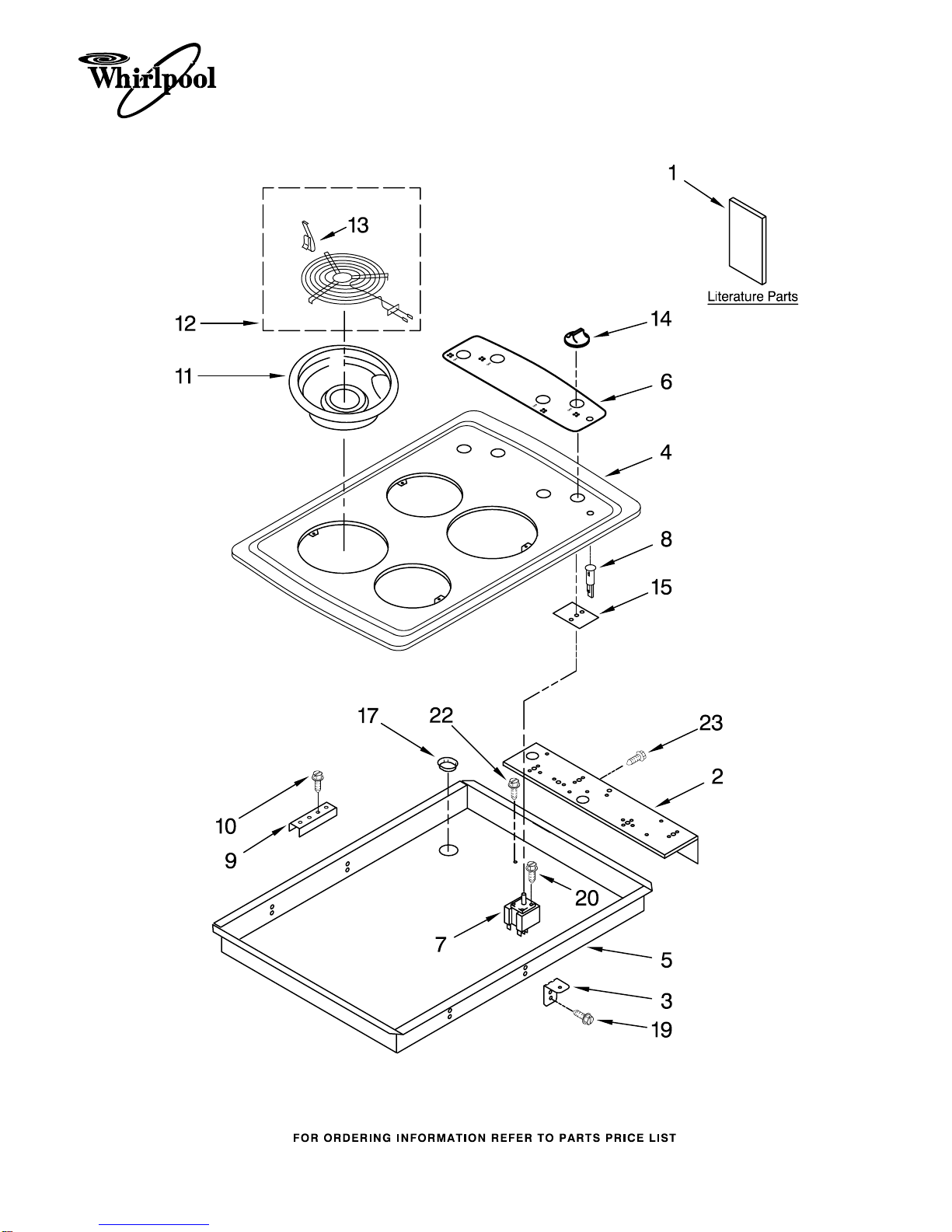

COOKTOP PARTS

1

30"ELECTRIC

BUILT−IN

COOKTOP

For Models: RCS3014RQ02,RCS3014RT02,RCS3014RS02,RCS3014RB02

(Designer White) (Biscuit) (Stainless) (Black)

3−08 Litho in U.S.A. (cre) Part No. W10163660 Rev. B

COOKTOP PARTS

2

For Models: RCS3014RQ02,RCS3014RT02,RCS3014RS02,RCS3014RB02

(Designer White) (Biscuit) (Stainless) (Black)

W10163660

Illus. Part

No. No. DESCRIPTION

1 LITERATURE PARTS

8286310 Installation

Instructions

8286613 Use & Care Guide

Safer Cooking Tips

3191638 English

9759133 French

2 8286401 Bracket, Switch

Mounting

3 3192454 Bracket, Mounting

4 Cooktop

8286392BL

Black

8286392WH

White

8286392BT

Biscuit

W10140171SS

Stainless

5 8286373 Burner Box

6 Panel, Control

8286499 Black

8286500 White

8286501 Biscuit

7 Switch, Infinite

3191472 Use W/8" Element

(Silver Shaft)

3191471 Use W/6" Element

(Blue Shaft)

8 4456181 Light, Indicator

9 4455917 Bracket, Mounting

10 3400093 Screw

11 Pan, Surface

3195208 6" Pan (2)

3195209 8" Pan (2)

12 Element, Surface

8053266 6" (2) 240V

3191454 8" (2) 240V

13 3195917 Clip, Element

14 Knob, Control (4)

8286043WH

White

8286043BT

Biscuit

8286043BL

Stainless

15 3183956 Seal, Switch

17 3191506 Bushing, Conduit

19 3196537 Screw

20 3400855 Screw

22 3400015 Screw

23 3177991 Screw

WIRING HARNESS PARTS

WIRING HARNESS PARTS

8286368 Harness, Main

4455805 Grommet, Harness

8286375 Conduit Assembly
