COOKTOP PARTS

For Models: RCS3014RB00,RCS3014RQ00,RCS3014RS00,RCS3014RT00

(Black) (Designer White) (Stainless Steel) (Biscuit)

6−05 Litho on U.S.A. (cre) Part No. 8186313

ELECTRIC

BUILT−IN

COOKTOP

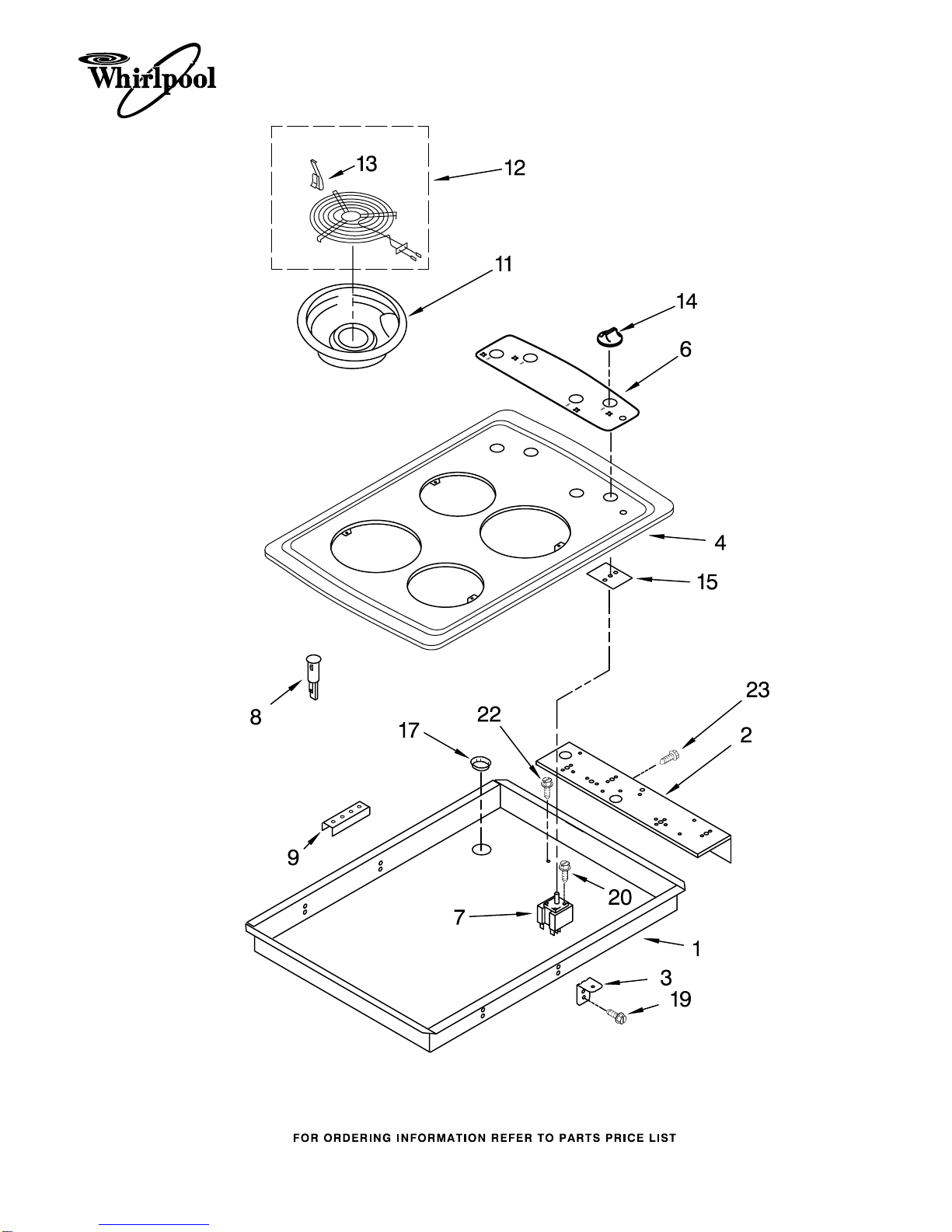

COOKTOP PARTS

For Models: RCS3014RB00,RCS3014RQ00,RCS3014RS00,RCS3014RT00

(Black) (Designer White) (Stainless Steel) (Biscuit)

8186313

Illus. Part

No. No. DESCRIPTION

1 8286373 Burner Box

2 8286401 Bracket, Switch

Mounting

3 3192454 Bracket, Mounting

4 Cooktop

8286392WH

Designer White

8286390LM

Stainless Steel

8286392BL

Black

8286392BT

Biscuit

6 Panel, Control

8286499 Black

8286500 White

8286501 Biscuit

7 Switch, Infinite

3191472 Use W/8" Element

(Silver Shaft)

3191471 Use W/6" Element

(Blue Shaft)

8 4456181 Light, Indicator

9 4455917 Bracket, Mounting

3400093 Screw

11 Pan, Surface

3195208 6" Pan (2)

3195209 8" Pan (2)

12 Unit, Surface

8053266 6" (2) 240V

3191454 8" (2) 240V

13 3195917 Clip, Element

14 Knob, Control (4)

8286043BL

Black

8286043WH

White

8286043BT

Biscuit

15 3183956 Seal, Switch

17 3191506 Bushing, Conduit

19 3196537 Screw, 8−18 x 3/8

20 3400855 Screw, 8−32 x 1/4

22 3400015 Screw, 10−32 x 3/8

23 3177991 Screw, 8−18 x 1/4

FOLLOWING PARTS

NOT ILLUSTRATED

LITERATURE PARTS

8286310 Installation

Instructions

8286311 Use & Care Guide

3192107 Wiring Diagram

3191638 Safer Cooking Tips

9759133 Safer Cooking Tips

WIRING HARNESS PARTS

8286368 Harness, Wire

(Main)

4454384 Wire, Ground

8286375 Conduit Assembly
