Whirlpool RCS3004RS01 Manuel utilisateur

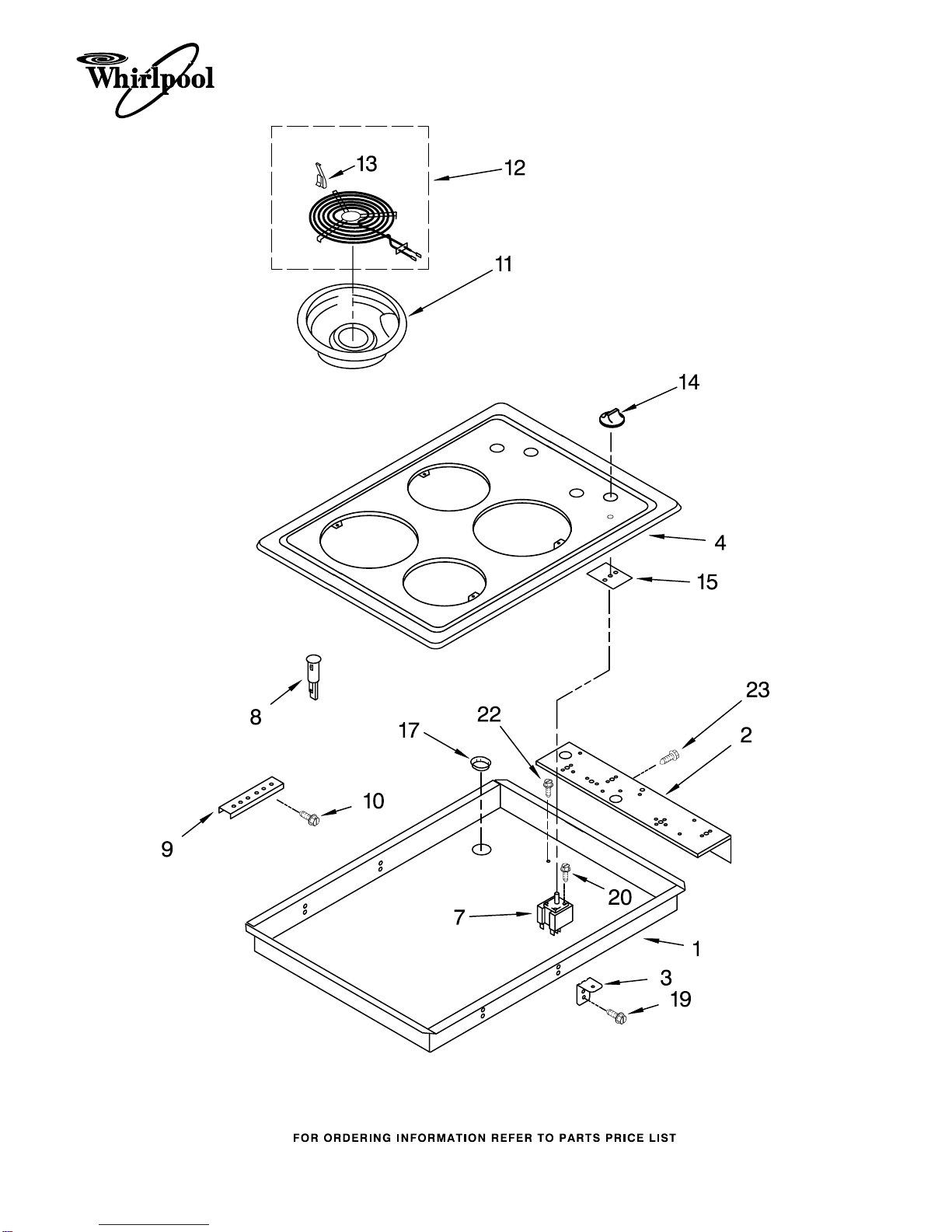

COOKTOP PARTS

1

For Models: RCS3004RS00

(Stainless Steel)

6−05 Litho on U.S.A. (cre) Part No. 8186312

30" ELECTRIC

BUILT−IN

COOKTOP

COOKTOP PARTS

2

For Models: RCS3004RS00

(Stainless Steel)

8186312

Illus. Part

No. No. DESCRIPTION

1 8286373 Burner Box

2 8286372 Bracket, Switch

Mounting

3 3192454 Bracket, Mounting

4 Cooktop

8286390LM

Stainless Steel

7 Switch, Infinite

3191472 Use W/8" Element

(Silver Shaft)

3191471 Use W/6" Element

(Blue Shaft)

8 4456181 Light, Indicator

9 4455917 Bracket, Mounting

10 3400093 Screw

11 Pan, Surface

3195208 6" Pan (2)

3195209 8" Pan (2)

12 Unit, Surface

8053265 6" (2)

8053267 8" (2)

13 3195917 Clip, Element

14

8286043BL

Knob, Control (4)

15 3183956 Seal, Switch

17 3191506 Bushing, Conduit

19 3196537 Screw, 8−18 x 3/8

20 3400855 Screw, 8−32 x 1/4

22 3400015 Screw, 10−32 x 3/8

23 3177991 Screw, 8−18 x 1/4

FOLLOWING PARTS

NOT ILLUSTRATED

LITERATURE PARTS

8286310 Installation

Instructions

8286311 Use & Care Guide

3192107 Wiring Diagram

3191638 Safer Cooking Tips

WIRING HARNESS PARTS

8286368 Harness, Wire

(Main)

4455805 Grommet

8286375 Conduit Assembly

3196160 Screw, 8−18 x 1/4

4455592 Harness, Wire

(Light)
