Whirlpool GJC3655RB02 Manuel utilisateur

COOKTOP PARTS

1−07 Litho in U.S.A. (AMD) Part No. W10121624 Rev. A

36" ELECTRIC

BUILT−IN

CERAN COOKTOP

For Models: GJC3655RP02, GJC3655RB02, GJC3655RS02

(Pure White) (Black) (Stainless)

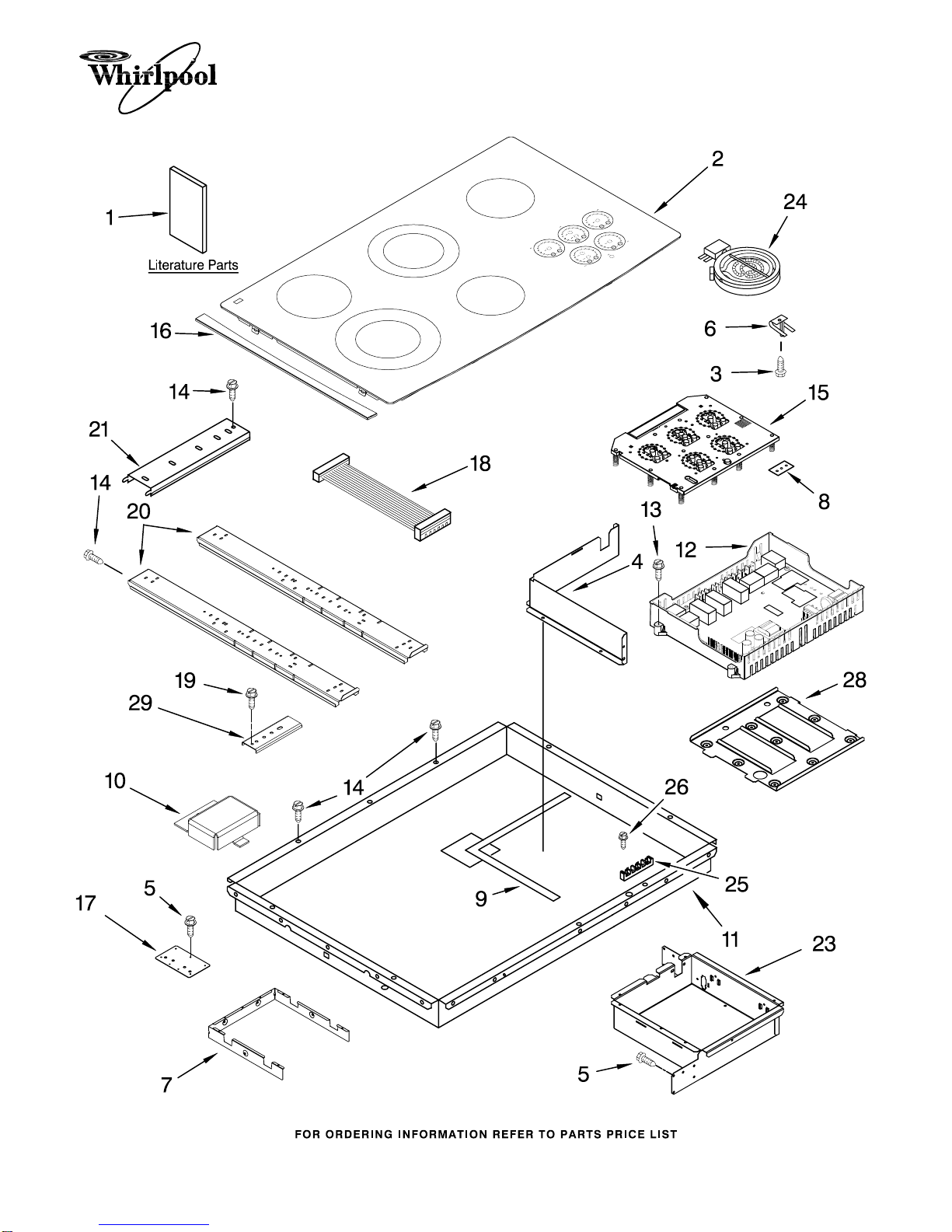

COOKTOP PARTS

2W10121624

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

Installation

Instructions

8286066 Cooktop

8303946 Undercounter, Oven

8286286 Tech Sheet

8286614 Use & Care Guide

Safe Cooking Tips

3191638 English

9759133 French

2 Cooktop, Glass

W10048730

White

W10048720

Black

W10048740

Stainless

3 246119 Screw

4 8286578 Wall, Inside

5 3196160 Screw

6 9759094 Spring Locator(10)

7 8285817 Shield, Heat

8 3192439 Seal, Switch

9 8285242 Seal, Heat Shield

10 8285593 Cover, Connector

11 8286555 Box, Burner

12 8286644 Appliance Manager,

Module

13 4449745 Screw

14 3196537 Screw

15 8286135 Board, Control

16 Trim, Cooktop

(Stainless Only)

8285991 Right

8285990 Left

17 8286535 Bracket, Bottom

18 8285323 Cable Assembly

19 3400093 Screw

20 9763517 Rail, Element (2)

21 8286345 Rail, Element (1)

23 8286576 Box, Touch Control

24 Element, Surface

8285845 2500/1200W LF

8285230 1200W LR

8285938 2000/1000W CR

4453907 1500W RR/CF

25 4449868 Block, Terminal

26 3196163 Screw

28 4456922 Support, Module

29 4455917 Bracket, Mounting

For Models: GJC3655RP02, GJC3655RB02, GJC3655RS02

(Pure White) (Black) (Stainless)

OPTIONAL PARTS

W10121624

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

Miscellaneous

3192408 Bracket,

Support (2)

8285439 Seal, Foam

8286642 Tape, Foam

SPLICING WIRES−−25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242829 Wire, Red

12 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242826 Wire, White

14 Ga. 150 C

242827 Wire, Yellow

14 Ga. 150 C

242832 Wire, Yellow

14 Ga. 200 C

FE02313 Bushing

ACCESSORY PARTS

4456147 Cleaner, Glass

WIRING HARNESS PARTS

8285952 Harness, Main

8286382 Clip, Harness

3400015 Screw, Ground

8286379 Conduit

For Models: GJC3655RP02, GJC3655RB02, GJC3655RS02

(Pure White) (Black) (Stainless)
