COOKTOP PARTS

For Models: GJC3034RB01, GJC3034RS01, GJC3034RC01, GJC3034RP01

(Black) (S.Steel) (Pure Biscuit) (Pure White)

1−07 Litho in U.S.A. (cre) Part No. 8186502 Rev.A

36" ELECTRIC

BUILT−IN CERAN

COOKTOP

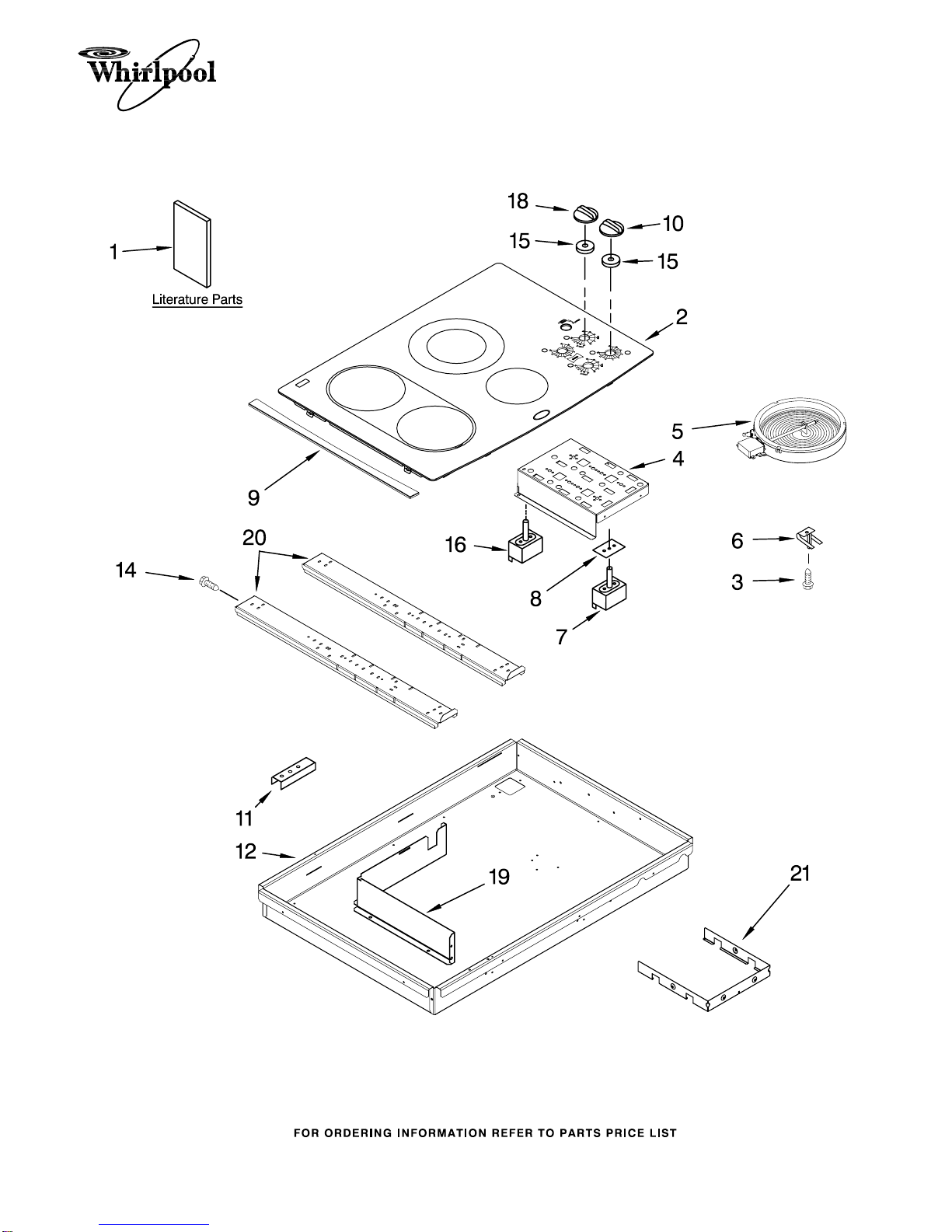

COOKTOP PARTS

For Models: GJC3034RB01, GJC3034RS01, GJC3034RC01, GJC3034RP01

(Black) (S.Steel) (Pure Biscuit) (Pure White)

8186502

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

8286066 InstallationInstructions

8286614 Use & Care Guide

8286341 Wiring Diagram

Safer Cooking Tips

3191638 English

9759133 French

2 Cooktop & Bracket

Assembly

9762689 Black

9762690 White

9762691 Biscuit

9762692 S.Steel

3 246119 Screw (8)

4 8285928 Bracket, Switch

Mounting

5 Element, Surface

8523698 1200W − RF

8285848 4300W − LF & LR

4453909 1200/2500W − RR

6 9759094 Spring,Locator (8)

7 Switch, Infinite

3191050 Use W/LR Burner

9759474 Use W/LF & RR

Burners

3191049 Use W/RF Burner

Burners

8 3192439 Seal, Switch Cover

9 Trim, Cooktop

(S.Steel Mdl Only)

8285990 LH

8285991 RH

10 Knob, Control (4)

8286043BL

Black

8286043WH

White

8286043BT

Biscuit

11 4455917 Bracket, Mounting

3400093 Screw

12 8285862 Box, Burner

14 3196537 Screw

15 8285469 Seal, Switch

Shaft (4)

16 8285139 Switch, Rotary

(Accusimer)

18 Knob, Accusimer

8286044BL

Black

8286044WH

White

8286044BT

Biscuit

19 8285949 Wall, Inside

20 8286585 Rail, Element(2)

3191839 Seal, Heat

3183956 Seal, SwitchCover

21 8286396 Shield, Heat

8286426 Seal

3196160 Screw

Following Parts Not Illustrated

3172515 Mtg. Hardware Kit

4455364 Bracket,Support (6)

OPTIONAL PARTS

For Models: GJC3034RB01, GJC3034RS01, GJC3034RC01, GJC3034RP01

(Black) (S.Steel) (Pure Biscuit) (Pure White)

8186502

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

SPLICING WIRES−−25FT.

LENGTH

4456028 Wire, Jumper

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242827 Wire, Yellow

14 Ga. 150 C

ACCESSORY PARTS

3191048 Cleaner

WIRING HARNESS PARTS

8286409 Wiring Harness

Surface Unit

8286347 Harness, Light

8286413 Conduit

3400015 Screw, 10−32 x 3/8
