Whirlpool GJC3034RB00 Manuel utilisateur

COOKTOP PARTS

For Models: GJC3034RB00, GJC3034RS00, GJC3034RC00, GJC3034RP00

(Black) (S.Steel) (Pure Biscuit) (Pure White)

1−07 Litho in U.S.A. (cre) Part No. 8186307 Rev.A

36" ELECTRIC

BUILT−IN CERAN

COOKTOP

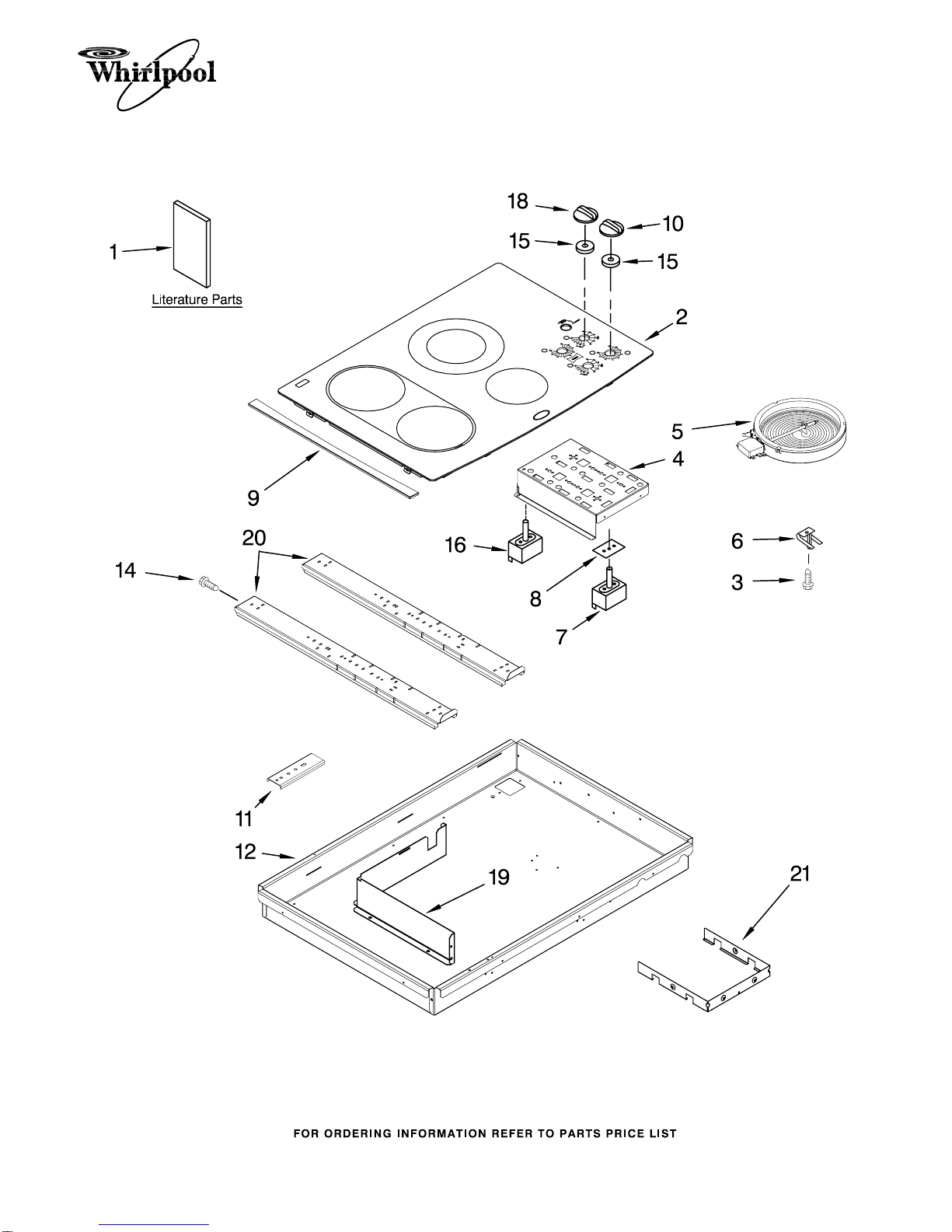

COOKTOP PARTS

For Models: GJC3034RB00, GJC3034RS00, GJC3034RC00, GJC3034RP00

(Black) (S.Steel) (Pure Biscuit) (Pure White)

8186307

Illus. Part

No. No. DESCRIPTION Illus. Part

No. No. DESCRIPTION

1 Literature Parts

8286066 Installation

Instructions

8286288 Use & Care Guide

8285414 Wiring Diagram

3191638 Safer Cooking Tips

2 Cooktop & Bracket

Assembly

8285965 Black

8286012 White

8286013 Biscuit

8286014 S.Steel

3 246119 Screw (8)

4 8285928 Bracket, Switch

Mounting

5 Element, Surface

8523698 1200W − RF

8285848 4300W − LF & LR

4453909 1200/2500W − RR

6 9759094 Spring,Locator (8)

7 Switch, Infinite

3191050 Use W/RR Burner

9759474 Use W/LF Burner

3191049 Use W/RF & LR

Burners

8 3192439 Seal, Switch Cover

9 Trim, Cooktop

(S.Steel Mdl Only)

8285990 LH

8285991 RH

10 Knob, Control (4)

8286043BL

Black

8286043WH

White

8286043BT

Biscuit

11 4455917 Bracket, Mounting

3400093 Screw

12 8285862 Box, Burner

14 3196537 Screw

15 8285469 Seal, Switch

Shaft (4)

16 8285139 Switch, Rotary

(Accusimer)

18 Knob, Accusimer

8286044BL

Black

8286044WH

White

8286044BT

Biscuit

19 8285949 Wall, Inside

20 8285962 Rail, Element

3191839 Seal, Heat

3183956 Seal, Switch

Cover

21 8286396 Shield, Heat

3196160 Screw

Following Parts Not Illustrated

3172515 Mtg. Hardware Kit

4455364 Bracket,

Support (6)

OPTIONAL PARTS

For Models: GJC3034RB00, GJC3034RS00, GJC3034RC00, GJC3034RP00

(Black) (S.Steel) (Pure Biscuit) (Pure White)

8186307

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

SPLICING WIRES−−25FT.

LENGTH

4456028 Wire, Jumper

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242829 Wire, Red

12 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242826 Wire, White

14 Ga. 150 C

242827 Wire, Yellow

14 Ga. 150 C

242832 Wire, Yellow

14 Ga. 200 C

ACCESSORY PARTS

3191048 Cleaner

WIRING HARNESS PARTS

8285956 Wiring Harness

Surface Unit

8286347 Harness, Light

8285987 Harness, Conduit

3400015 Screw, 10−32 x 3/8
