Weslo Pursuit1.5 Bike Guide de l'utilisateur

PRECAUCIÓN

Antes de usar el equipo, lea cui-

dadosamente todas las

advertencias e instrucciones de

este manual. Guarde el manual

para futuras referencias.

MANUAL DEL USUARI

Calcomanía con el

Número de Serie

Nº de Modelo WLEX31310.1

Nº de Serie

Escriba el número de serie en el

espacio de arriba.

Para Servicio Tecnico:

Tel. 01-800-681-9542

[email protected]

Tecnoservicio

Tenayuca 55 “A” Mez. 1

Col. Letran Valle

Del. Benito Juarez

Mexico DF C.P. 03650

C NTENID

COLOCACIÓNDELACALCOMANÍADEADVERTENCIA ..........................................2

PRECAUCIONESIMPORTANTES.............................................................3

ANTESDECOMENZAR ....................................................................4

MONTA E ................................................................................5

CÓMOUSARLABICICLETADEE ERCICIOS..................................................11

MANTENIMIENTOYPROBLEMAS ...........................................................15

INFORMCIÓNSOBREFCC.................................................................16

GUÍADEE ERCICIOS.....................................................................17

LISTADELASPIEZAS.....................................................................18

DIBU ODELASPIEZAS ...................................................................19

CÓMO ORDENAR PIEZAS DE REPUESTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Contraportada

GARANTÍALIMITADA ............................................................Contraportada

WESLO es una marca registrada de ICON IP, Inc.

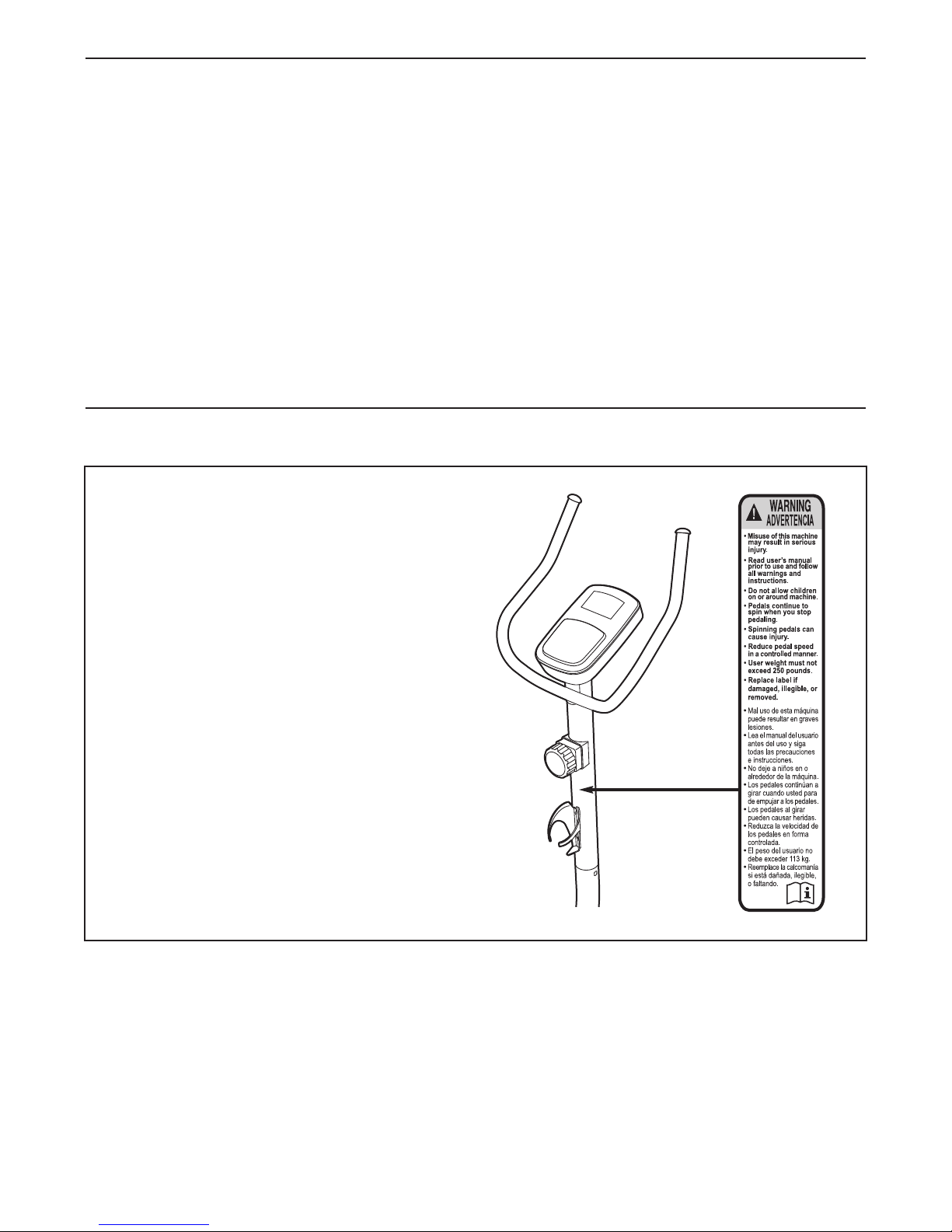

C L CACIÓN DE LA CALC MANÍA DE ADVERTENCIA

Este dibujo muestra la ubicación de la calco-

manía de advertencia. Si falta una

calcomanía o ésta es ilegible, vea la por-

tada de este manual y solicite una nueva

calcomanía de reemplazo gratuita. Péguela

en el lugar indicado. Nota: La calcomanía

puede no mostrarse en su tamaño real.

ADVERTENCIA: Para reducir el riesgo de lesiones graves, lea todas las precaucio-

nes e instrucciones importantes de este manual y todas los advertencias que se observan en su

bicicleta de ejercicios antes de utilizarlo. IC N no asume ninguna responsabilidad por lesiones per-

sonales o daños a la propiedad que ocurran por el uso de este producto o a través del mismo.

1. Antes de iniciar cualquier programa de ejer-

cicios consulte con su médico. Esto es

especialmente importante para personas de

edades superiores a 35 años o para aquellos

que tengan problemas previos de salud.

2. Use la bicicleta de ejercicios sólo como se

describe en este manual.

3. Es responsabilidad del propietario asegu-

rarse de que todos los usuarios de la

bicicleta de ejercicios estén adecuadamente

informados sobre todas las precauciones.

4. La bicicleta de ejercicios está diseñada para

uso en casa solamente. No use la bicicleta

de ejercicios en ningún lugar comercial, de

renta o institucional.

5. Mantenga la bicicleta de ejercicios bajo

techo, lejos de la humedad y el polvo. No

ponga la bicicleta de ejercicios en un garaje

o patio cubierto o cerca del agua.

6. Coloque la bicicleta de ejercicios en una

superficie plana, con al menos 0,6 m de

espacio libre alrededor de la bicicleta de

ejercicios. Para proteger el suelo o la alfom-

bra de algún daño, coloque un tapete debajo

de la bicicleta de ejercicios.

7. Inspeccione y apriete correctamente todas

las piezas regularmente. Sustituya inmedi-

atamente cualquier pieza desgastada.

8. Mantenga a los niños menores de 12 años y

a los animales domésticos alejados de la

bicicleta de ejercicios en todo momento.

9. Use ropa adecuada mientras hace ejercicios;

no use ropa suelta que pueda engancharse

en la bicicleta de ejercicios. Siempre use

calzado deportivo para la protección de sus

pies.

10. No deben utilizar la bicicleta de ejercicios

personas con un peso superior a 113 kg.

11. El monitor de frecuencia cardíaca no es un

dispositivo médico. Varios factores pueden

afectar la precisión de las lecturas del ritmo

cardíaco de su corazón. El monitor de fre-

cuencia cardíaca está diseñado únicamente

como ayuda en el ejercicio para determinar

las tendencias del ritmo cardíaco en general.

12. La bicicleta de ejercicios no tiene una rueda

libre; los pedales continuarón moviéndose

hasta que el volante se detenga. Reduzca su

velocidad de pedaleo de forma controlada.

13. Siempre mantenga su espalda en una posi-

ción recta cuando esté usando la bicicleta

de ejercicios; no doble su espalda.

14. El exceso de ejercicio puede causar

lesiones graves o la muerte. Si siente desfal-

lecimiento o dolor mientras hace ejercicios,

pare inmediatamente y comience el enfri-

amiento.

PRECAUCI NES IMP RTANTES

Gracias por seleccionar la nueva bicicleta de ejerci-

cios WESLO®PURSUIT CT 1.5. Pedalear es un

ejercicio efectivo para incrementar el acondi-

cionamiento cardiovascular, ganar resistencia y

tonificar el cuerpo. La bicicleta de ejercicios PURSUIT

CT 1.5 proporciona una selección de características

diseñadas para que sus entrenamientos en casa sean

más efectivos y agradables.

Para su beneficio, lea el manual cuidadosamente

antes de usar la bicicleta de ejercicios. Si tiene pre-

guntas después de leer este manual, por favor vea la

portada de este manual. Para ayudarnos a asistirlos,

anote el número de modelo y el número de serie del

producto antes de contactarnos. El número del

modelo y la ubicación del número de serie se mues-

tran en la portada de éste manual.

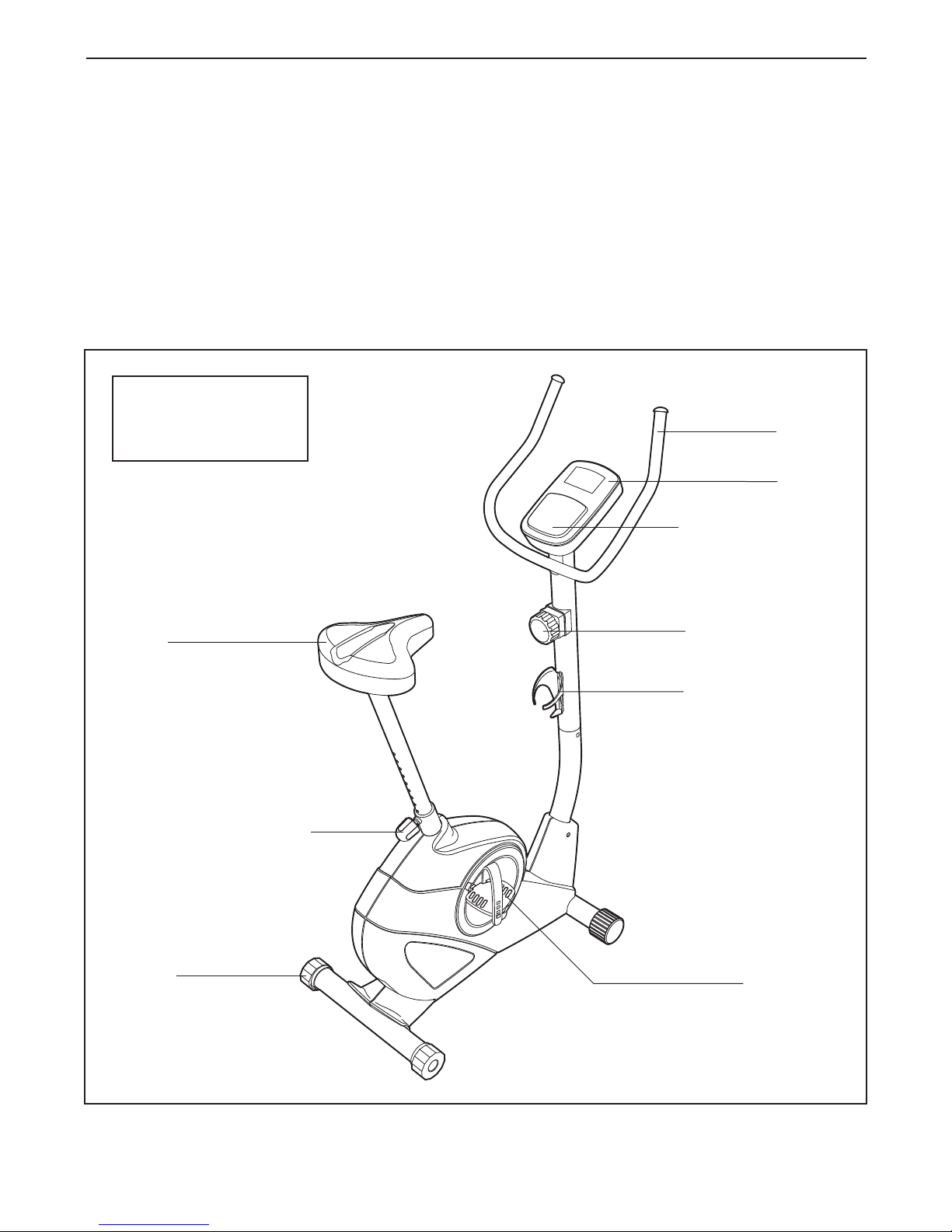

Antes de seguir leyendo, por favor estudie el dibujo de

abajo y familiarícese con las piezas y sus nombres.

Perilla de Resistencia

Porta Botella de Agua

Asiento

Perilla del Poste del Asiento

Pedal/Correa

Tapa del

Estabilizador Trasero

Consola

Monitor de Frecuencia

Cardíaca

Baranda

ANTES DE C MENZAR

*No se incluye la botella de agua

Largura: 84 cm

Anchura: 51 cm

Peso: 30 kg

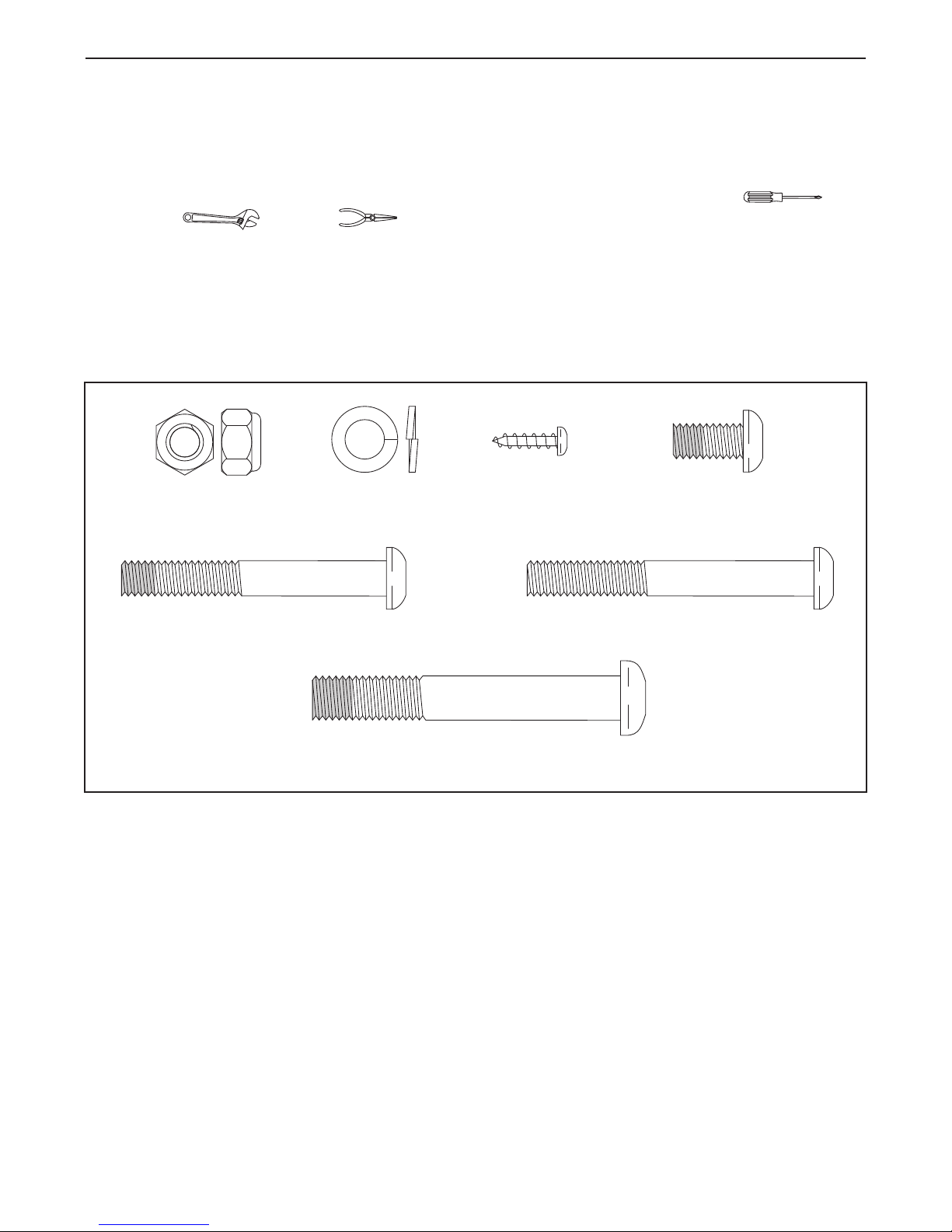

Contratuerca

de M8 (10)–6

Tornillo de M4 x

15mm (48)–6

Tornillo de Remiendo de

M8 x 15mm (34)–3

Tornillo de Remiendo de M10 x 70mm (33)–2

Tornillo de Remiendo de

M8 x 60mm (30)–4 Perno de M8 x 65mm (49)–2

Arandela Diviidida

de M8 (50)–3

M NTAJE

Para el montaje se necesitan dos personas. Coloque todos los componentes de la bicicleta de ejercicios en

un área despejada y retire los materiales de embalaje. No se deshaga de los materiales de embalaje hasta

haber terminado el montaje.

Además de las herramientas incluidas, el montaje requiere de un destornillador Estrella , una

llave Inglesa , y alicate .

Cuando ensamble la bicicleta de ejercicios, use los dibujos que se muestran abajo para identificar los compo-

nentes pequeños. El número entre paréntesis que hay debajo de cada dibujo es el número de la pieza en la

LISTA DE LAS PIEZAS hacia el final de este manual. El número que aparece después del paréntesis es la can-

tidad necesaria para el montaje. Nota: Si no encuentra alguna de las piezas en la bolsa de piezas,

compruebe si ha sido previamente ensamblada. No use herramientas eléctricas para el montaje para

evitar que se dañen las piezas.

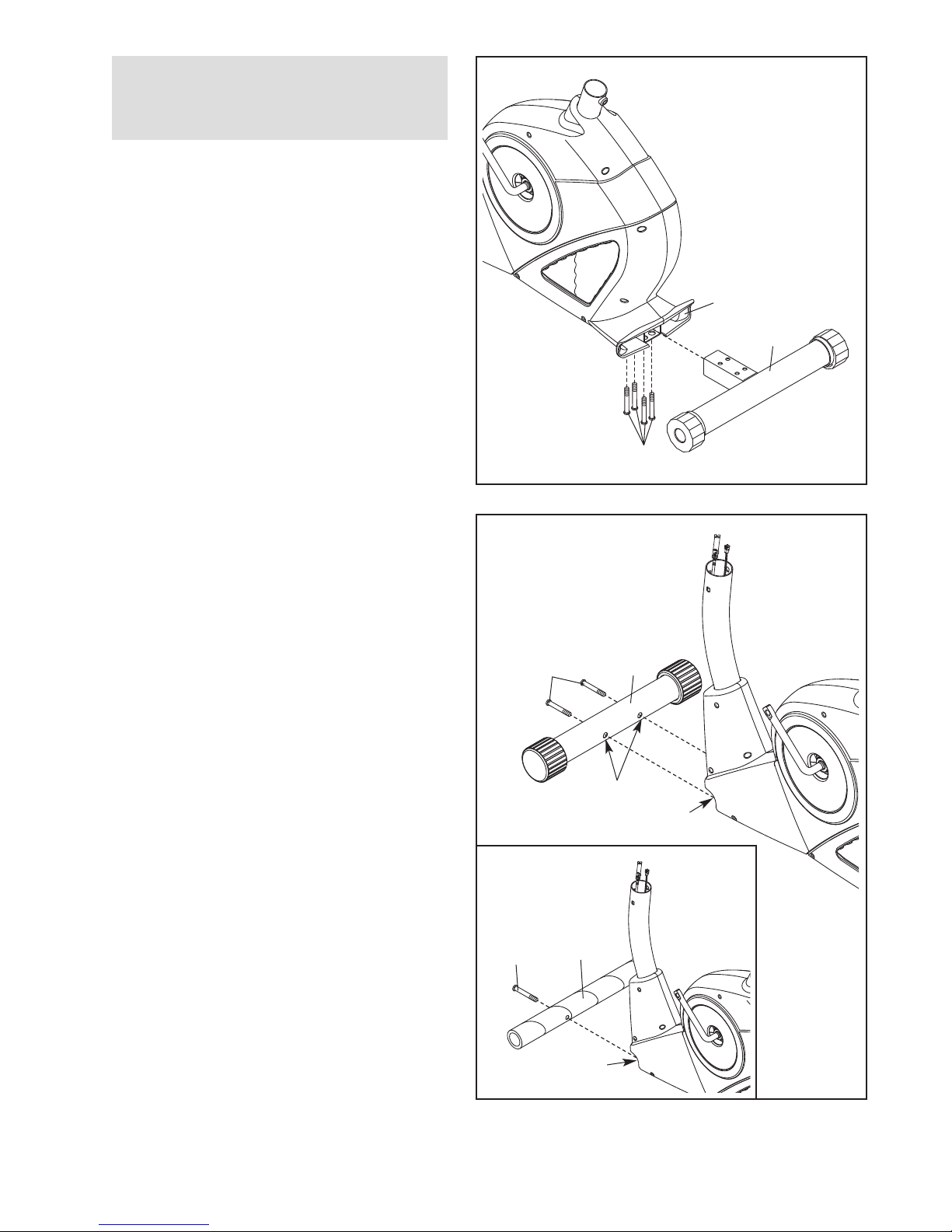

Inserte el Estabilizador Trasero (6) en la

Armadura (1). Conecte el Estabilizador Trasero

con cuatro Tornillos de Remiendo de M8 x

60mm (30).

2. Vea el dibujo de recuadro. Retire el tornillo y

el tubo de cartón de la Armadura (1). Deseche

el tornillo y el tubo de cartón.

Oriente el Estabilizador Delantero (2) hasta que

los orificios grandes estén frente a la Armadura

(1).

Conecte el Estabilizador Delantero (2) a la

Armadura (1) con dos Tornillos de Interconexión

de M10 x 70mm (33).

33 2

Orificios

Grandes

Para facilitar el montaje, consulte la

información que figura en la página 5

antes de empezar.

Tornillo

Tubo de

Cartón

3. Mientras que otra persona sostiene el Montante

Vertical (13) cerca de la Armadura (1) como se

muestra, conecte el Cable de Extensión (23) al

Cable del Interruptor de Lengüeta (39).

Acontinuación, conecte el Cable de Resistencia

(19) al Cable de Resistencia Inferior (29) de la

siguiente manera:

•Vea el dibujo A. ale hacia arriba el soporte

de metal del Cable Resistencia Inferior (29), e

inserte la punta del Cable de Resistencia (19)

dentro del gancho del cable del soporte de

metal como se muestra.

•Vea el dibujo B. Firmemente jale el Cable de

Resistencia (19) hacia arriba y deslícelo den-

tro del extremo superior del sujetador de

metal como se muestra.

•Vea el dibujo C. Usando pinzas, apriete jun-

tos los dientes en el extremo superior del

sujetador metal.

Inserte los cables y alambres dentro de la

Armadura (1).

Consejo: Evite pellizcar los alambres y

cables. Inserte el Montante Vertical (13) en la

Armadura (1).

Conecte el Montante Vertical (13) con tres

Tornillos de Remiendo de M8 x 15mm (34) y las

tres Arandelas Divididas de M8 (50).

Evite pellizcar los

alambres y cables

ABC

19 Sujetador

de Metal

Sujetador

de Metal

50 50

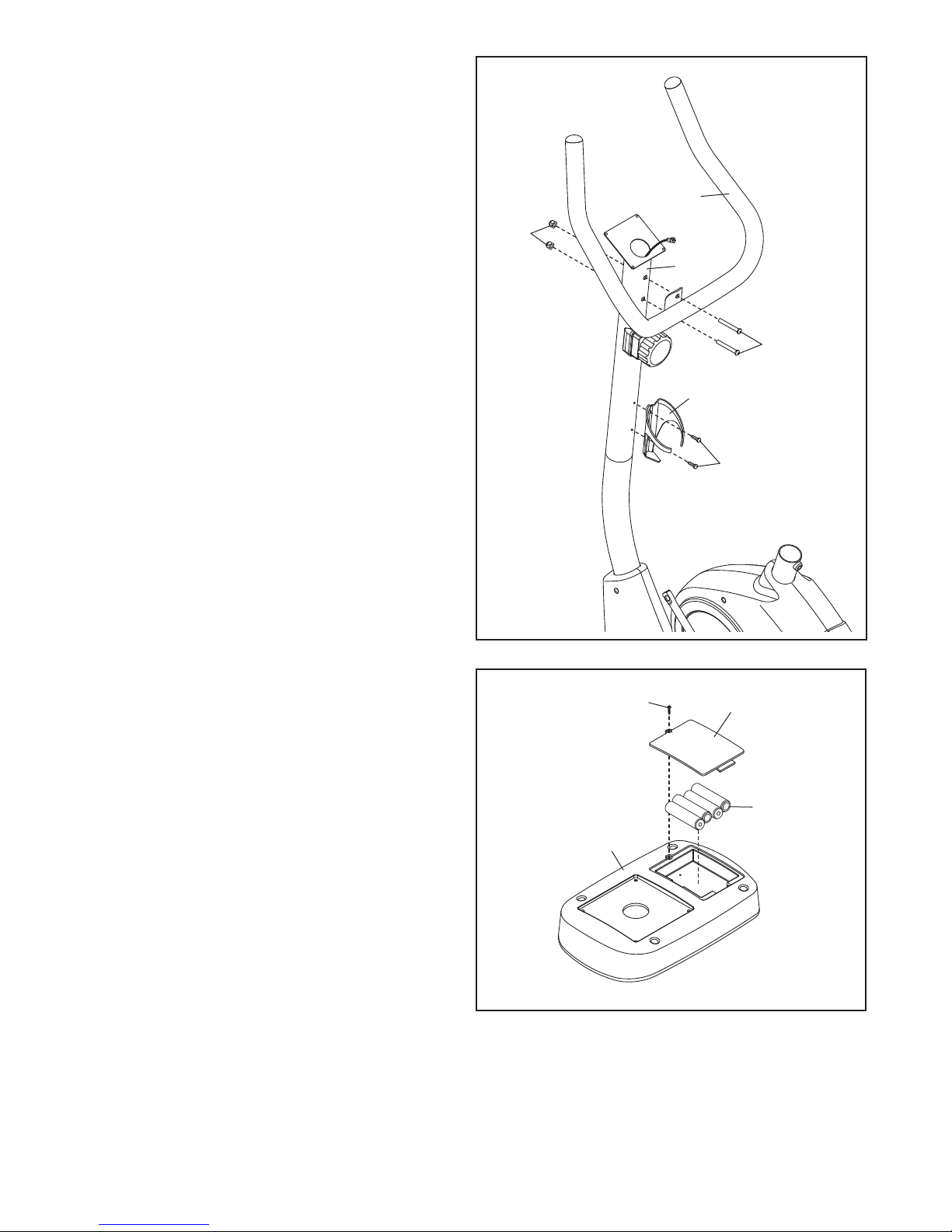

5. La Consola (16) puede usar cuatro pilas AA (no

incluidas); se recomienda usar pilas alcalinas.

IMP RTANTE: Si la Consola ha sido

expuesta a temperaturas frías, permita que

se caliente a la temperatura del cuarto antes

de insertar las pilas. De lo contrario, usted

puede dañar la pantalla de la consola u

otros componentes electrónicos. Quite el

tornillo, quite la cubierta de las pilas, e inserte

las pilas dentro del compartimiento de las pilas.

Asegúrese de orientar las pilas como está

mostrado en el dibujo dentro del compar-

timiento de las pilas. Luego, vuelva a colocar

la cubierta de las pilas.

Pilas

Tornillo Cubierta de

las Pilas

4. Conecte la Baranda (42) al Montante Vertical

(13) con dos Pernos de M8 x 65mm (49) y dos

Contratuercas de M8 (10).

Conecte la Porta Botella de Agua (3) al

Montante Vertical (13) con dos Tornillos de

M4 x 15mm (48).

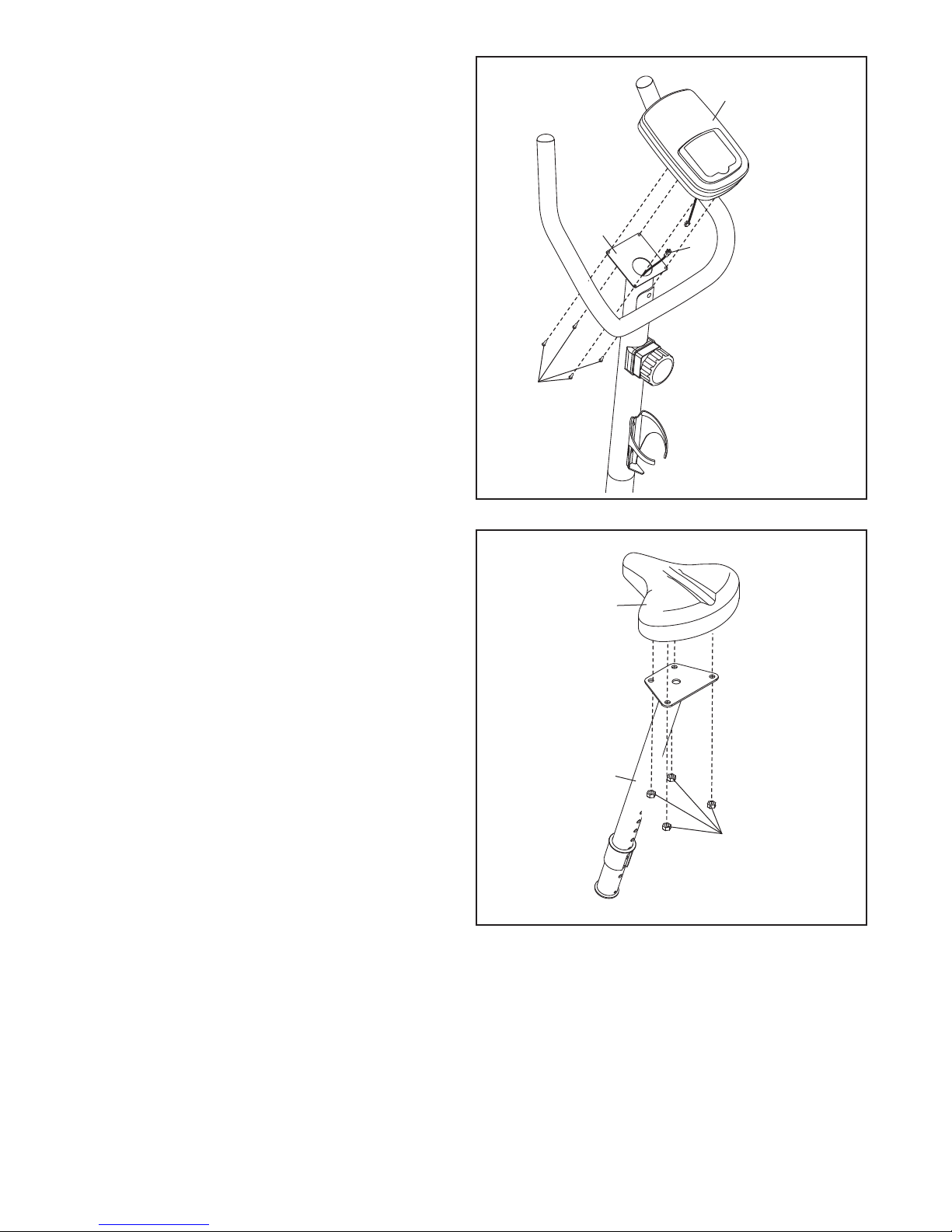

6. Mientras otra persona sostiene la Consola (16)

cerca del Montante Vertical (13), conecte el

cable de la Consola al Cable Extensión (23).

Introduzca el exceso de cables dentro del

Montante Vertical (13) o dentro de la Consola

(16).

Consejo: Evite pellizcar los cables. Conecte

la Consola (16) al Montante Vertical (13) con

cuatro Tornillos de M4 x 15mm (48).

13 23

7. Conecte el Asiento (12) al PPoste del Asiento

(5) con cuatro Contratuercas de M8 (10). Nota:

Las Contratuercas pueden prefijarse a la

cara inferior del Asiento.

Evite pellizcar

los cables

10. Asegúrese de que todas las piezas estén apretadas apropiadamente antes de usar la bicicleta de

ejercicios. Nota: Algunas piezas pueden sobrar tras terminar el montaje. Para proteger el suelo o la alfom-

bra, coloque un tapete debajo de la bicicleta de ejercicios.

9. Identifique el Pedal Izquierdo (24) que está mar-

cado con una “L” (LoLeft indica izquierda; Ro

Right indica derecha).

Usando una llave ajustable, firmemente apri-

ete el Pedal Izquierdo (24) en dirección

opuesta a las agujas del reloj dentro del

brazo izquierdo de la Manivela (21).

Ajuste el Pedal Derecho (no mostrado) en

dirección a las agujas del reloj del brazo

derecho de la Manivela (no mostrado).

Ajuste la correa en el Pedal Izquierdo (24) a la

posición deseada, y presione el extremo de la

correa dentro de la lengüeta al lado del Pedal

Izquierdo. Ajuste la correa del Pedal Derecho

(no se demuestra) de la misma manera.

Correa

Lengüeta

8. Afloje y quite la Perilla del Poste del Asiento (9)

de la Armadura (1).

Inserte el Poste del Asiento (5) dentro de la

Armadura (1). Ajuste el Poste del Asiento a la

altura deseada e inserte la Perilla del Poste del

Asiento (9) por el orificio indicado en la

Armadura y uno de los orificios de ajuste en el

Poste del Asiento.

Ajuste la Perilla del Poste del Asiento (9).

Asegúrese que la Perilla del Poste del

Asiento esté encajado firmemente en uno de

los orificios de ajuste del Poste del Asiento

(5).

Orificio

Orificio de

Ajuste

Autres manuels pour Pursuit1.5 Bike

Ce manuel convient aux modèles suivants

Autres manuels Weslo vélo d'appartement

Weslo

Weslo Vector 502 Guide de démarrage rapide

Weslo

Weslo EasyFit WLIVEX86011.0 Manuel utilisateur

Weslo

Weslo Pursuit 625s Manuel d'utilisation et d'entretien

Weslo

Weslo Pursuit 2.9 Bike Guide de démarrage rapide

Weslo

Weslo Pursuit T 89 Bike Guide de démarrage rapide

Weslo

Weslo Pursuit 102 Bike Manuel utilisateur

Weslo

Weslo Pursuit G 3.1 Bike Guide de configuration

Weslo

Weslo Pursuit 103 Bike Manuel utilisateur

Weslo

Weslo Pursuit 250 Fm Bike Manuel utilisateur

Weslo

Weslo Pursuit S 85 Bike Manuel du système

Weslo

Weslo Vector 503 Bike Manuel utilisateur

Weslo

Weslo WLCCEX69871 Manuel utilisateur

Weslo

Weslo Pursuit 2.9 Bike Manuel utilisateur

Weslo

Weslo Vector 302 Manuel du système

Weslo

Weslo Pursuit R 20 Bike Manuel utilisateur

Weslo

Weslo Pursuit 690s Manuel utilisateur

Weslo

Weslo Pursuit S 85 Bike Manuel utilisateur

Weslo

Weslo Vector 303 Bike Guide de démarrage rapide

Weslo

Weslo WLEX70907.0 Manuel utilisateur

Weslo

Weslo Pursuit R 60 Bike Manuel utilisateur

Weslo

Weslo pursuit R 1.2 Manuel utilisateur

Weslo

Weslo Pursuit E45 Bike Manuel utilisateur

Weslo

Weslo Pro 11.2x Bike Guide de l'utilisateur

Weslo

Weslo Aero A6 Manuel utilisateur

Manuels vélo d'appartement populaires d'autres marques

TOORX

TOORX BRX85 Manuel utilisateur

Matrix

Matrix KranKcycle Manuel utilisateur

Matrix

Matrix IC3 Manuel utilisateur

Sunny Health & Fitness

Sunny Health & Fitness SF-B121021 Manuel utilisateur

Monark

Monark 827E Manuel utilisateur

Stamina

Stamina 1310 Manuel utilisateur

American Fitness

American Fitness SPR-BK1072A Manuel utilisateur

Cateye

Cateye CS-1000 (CYCLO SIMULATOR) Manuel utilisateur

BH FITNESS

BH FITNESS H9158H Manuel de l'opérateur

Body Sculpture

Body Sculpture BC-7220G Manuel utilisateur

Cateye

Cateye EC-2300 Manuel utilisateur

FYTTER

FYTTER RACER RC MSR Manuel utilisateur

Kikos

Kikos HM-9090M Manuel utilisateur

Pro-Form

Pro-Form 345 Zlx Bike Guide de l'utilisateur

Fuel Fitness

Fuel Fitness SU135-40 Manuel utilisateur

NordicTrack

NordicTrack Gxr 4.2 Bike Manuel utilisateur

Vision Fitness

Vision Fitness U70 Manuel utilisateur

Stamina

Stamina 15-0340A Manuel utilisateur
