Weslo Vector 302 Manuel du système

GEBRUIKSAANWIJZING

WAARSCHUWING

Lees alle instructies en voorzorgs

maatregelen in deze handleiding

door voordat u dit apparaat gaat

gebruiken. Bewaar deze handlei

ding voor verdere raadpleging.

Sticker met

Serienummer

Modelnr. WLEVEX17920

Serienr.

VRAGEN?

Als fabrikant zijn wij gesteld op

uw volledige tevredenheid.

Mocht u nog vragen hebben,

mochten sommige onderdelen

ontbreken of beschadigd zijn

neem dan contact op met de win

kel waar u dit produkt hebt

gekocht.

www.iconeurope.com

Bezoek onze website

INHOUD

BELANGRIJKE VOORZORGSMAATREGELEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

VOORDAT U BEGINT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

HOE DE FIETS TE GEBRUIKEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

ONDERHOUD EN OPLOSSEN VAN PROBLEMEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

RICHTLIJNEN VOOR DE CONDITIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

LIJST MET ONDERDELEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

GEDETAILLEERDE TEKENING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

HET BESTELLEN VAN ONDERDELEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Laatste Pagina

1. Lees alle instructies in deze handleiding

goed door voordat u de fiets gebruikt.

Gebruik de fiets alleen zoals voorgeschreven

in deze handleiding.

2. De eigenaar moet zich te ervan vergewissen

dat allen die gebruik maken van de fiets vol

doende op de hoogte zijn van alle voorzorgs

maatregelen.

3. Gebruik de fiets uitsluitend binnenshuis.

Plaats de fiets op een vlakke ondergrond met

een matje onder de fiets om uw vloer (bedek

king) te beschermen en uit de buurt van

vocht en stof.

4. Inspecteer regelmatig alle onderdelen van de

fiets en draai ze dan goed vast. Vervang ver

sleten onderdelen meteen.

5. Houdt te allen tijde kinderen jonger dan 12 en

huisdieren bij de fiets vandaan.

6. Draag geschikte kleding wanneer u de fiets

gebruikt. Draag nooit losse kleding die in de

fiets bekneld kunnen raken. Draag altijd

sportschoenen.

7. De fiets kan alleen door mensen die minder

dan 115 kg wegen worden gebruikt.

8. Houdt tijdens het gebruik van de fiets uw rug

recht. Krom uw rug niet.

9. Stop meteen en begin geleidelijk af te koelen

wanneer u pijn voelt of duizelig wordt.

10. De polssen sor is geen medisch instrument.

Verschillende factoren kunnen de nauwkeu

righeid van de metingen beïnvloeden. De

polssensor is alleen als hulpmiddel bedoeld

voor algemene hartslag meting.

11. Deze fiets is alleen voor huiselijk gebruik

bedoeld. Gebruik de fiets niet commercieel of

voor verhuur.

WAARSCHUWING: Raadpleeg uw huisarts voordat u met dit of enig ander oefen

programma begint. Dit is bijzonder belangrijk voor mensen ouder dan 35 of mensen met gezond

heidsproblemen. Lees alle instructies voor gebruik door. ICON is niet aansprakelijk voor persoonlijk

letsel of schade door het gebruik van dit produkt.

BELANGRIJKE VOORZORGSMAATREGELEN

WAARSCHUWING: Lees de volgende belangrijke voorzorgsmaatregelen door

voordat u de fiets gaat gebruiken om persoonlijk letsel te voorkomen.

Fijn dat U voor de nieuwe WESLO®VECTOR 302

fiets heeft gekozen. Fietsen is een van de meest

doeltreffende oefeningen om uw cardiovasculaire con-

ditie te verbeteren, uw weerstand te verhogen, en uw

lichaam een goede houding te geven. De VECTOR

302 fiets biedt een reeks indrukwekkende elementen

die in belangrijke mate bijdragen aan het uitvoeren

van een gezonde oefening binnen de sfeer en privacy

van uw eigen huis.

Lees voor uw eigen welzijn deze handleiding zorg

vuldig door voordat u de fiets gebruikt. Mocht u

nog vragen hebben, neem dan contact op met de

winkel waar u dit produkt hebt gekocht. Om u beter

van dienst te kunnen zijn, zorg ervoor dat u het

modelnummer bij de hand hebt voordat u belt. Het

modelnummer van de fiets is WLEVEX17920. Het

serienummer bevindt zich op een sticker op de fiets

(zie kaft van deze handleiding).

Voordat uw verder gaat met lezen, bekijk a.u.b. de

volgende tekening aandachtig om bekend te raken

met de verschillende onderdelen.

Houder voor de Waterfles*

* Fles niet inbegrepen

Weerstandsknop

ACHTERKANT

VOORKANT

Zadel

Bijstelknop

Pedaal/Beugel

Bedieningspaneel

Zadelknop

Polssensor

Armhendels

Bijstelhandvat

Wiel

RECHTERKANT

VOORDAT U BEGINT

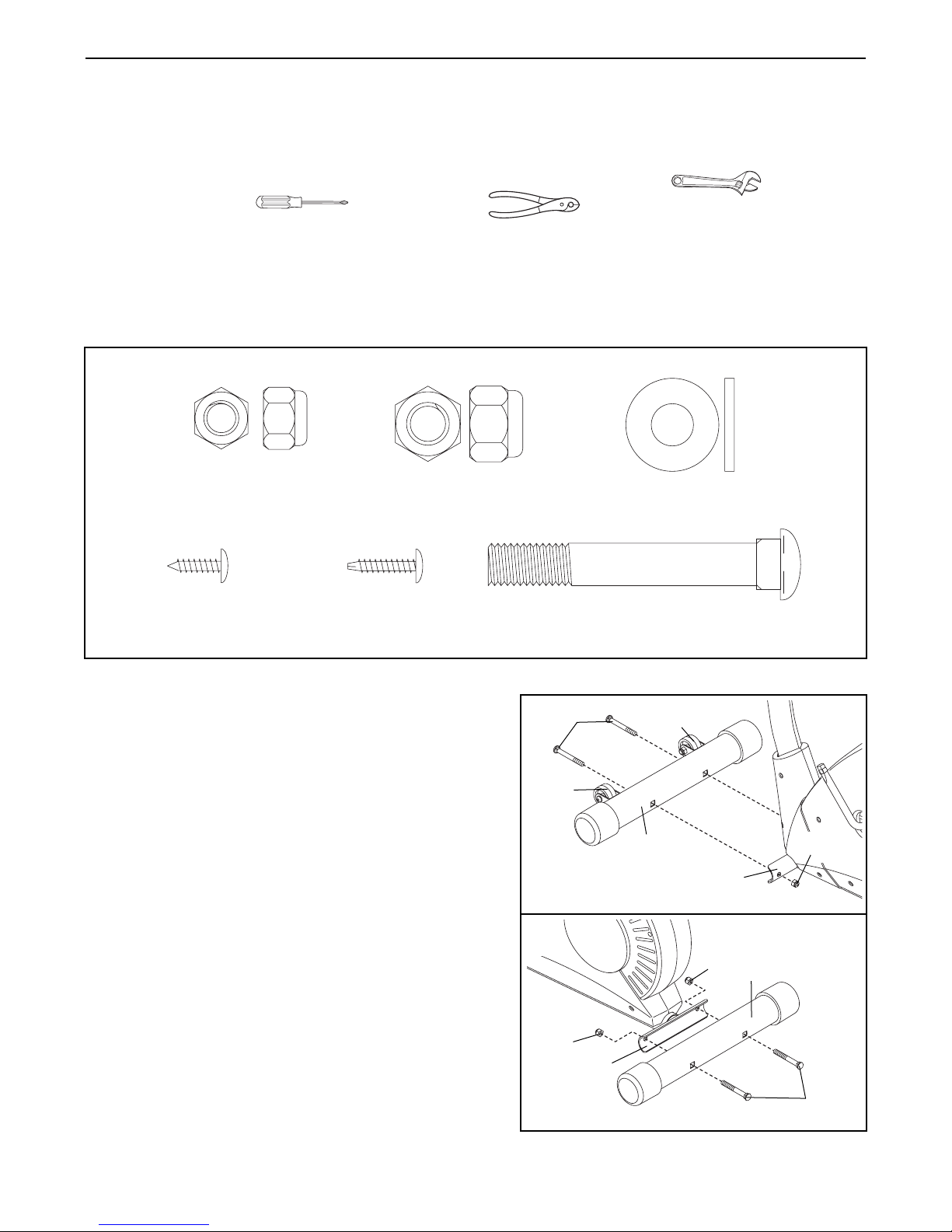

MONTAGE

De montage van deze fiets moet door twee mensen gebeuren. Plaats de fiets op een open plek en verwijder

de verpakking. Gooi de verpakking pas weg wanneer u de fiets volledig gemonteerd heeft.

U zult het meegeleverde gereedschap en uw eigen kruiskop schroevendraaier en engelse

sleutels nodig hebben , en een knijptang nodig hebben.

Gebruik de tekeningen hieronder tijdens de montage van de fiets om de kleine onderdelen te herkennen. Het

getal tussen haakjes onder iedere tekening is het nummer van het onderdeel van LIJST MET ONDERDELEN op

pagina 1 . Het tweede getal geeft het aantal te monteren onderdelen aan. Opgelet: Sommige kleine onderde

len zijn al gemonteerd om de verzending te vergemakkelijken. Wanneer u een onderdeel niet in de zak

met onderdelen kunt vinden, bekijk dan het apparaat om te zien of het al gemonteerd is.

3/8” Nylon

Klemmoer (33)–

M8 Nylon

Klemmoer (10)–3 M8 Platte

Tussenring (51)–3

3/8” x 78mm Draagbouten (30)–

Geaarde Schroef

(27)–1

M5 x 12mm

Schroef ( 9)–

1. Draai de Voorste Stabilizator (2) totdat de Wieltjes (23)

zich aan de aangegeven kant bevinden. Maak terwijl

de tweede persoon de voorkant van het Onderstel wat

optilt de Voorste Stabilisator aan het Onderstel (1) vast

met twee 3/8" x 78mm Draagbouten (30) en twee 3/8"

Nylon Klemmoeren (33) vast. Zorg ervoor dat de

Voorste Stabilisator zodanig gedraaid wordt dat de

Wielen de grond niet raken.

2. Maak, terwijl de tweede persoon de achterkant van het

Onderstel (1) wat optilt, de Achterste Stabilisator (6)

met twee 3/8" x 78mm Draagbouten (30) en twee 3/8"

Nylon Klemmoeren (33) vast.

Batterijen

5. Houdt het Bedieningspaneel (16) bij de Staander (13)

vast. Steek de kabel van het bedieningspaneel en de

draad van het bedieningspaneel in het aangegeven

gat en door de Staander. Sluit de geaarde draad op de

Staander aan met een Geaarde Schroef (27).

Steek de extra hoeveelheid draad en kabel in de

Staander. Maak het Bedieninspaneel (16) op de

Staander (13) met vier M5 x 12mm Schroeven ( 9)

vast. Zorg ervoor dat de draden niet bekneld raken.

Zorg ervoor dat

de draden niet

bekneld raken.

Geaarde

Draad

Draad van het

Bedieningspaneel

Kabel van het

Bedieningspaneel

Gat

3. Schuif de twee gleuven in de Klip van de Armhendel

( 2) op de twee aangegeven plaatsen op de Staander

(13). Trek aan de onderkant van de Klem van de

Armhendel; maak de Klem van de Armhendel niet van

de Staander los. Steek de Armhendel (15) tussen de

Klem van de Armhendel en de Staander. Plaats de

Armhendel in het midden en draai deze tot de gewens-

te positie.

Draai het Bijstelhandvat (53) in de Staander (13) vast.

Opgelet: Het Bijstelhandvat werkt net als een engelse

sleutel. Draait U het Handvat tegen de klok in dan zal

deze zich van de Staander verwijderen. Draait U het

Handvat met de klok mee dan zal deze naar de

Staander toe komen. Draai het bijstelhandvat dan weer

tegen de klok in.

. Voor het Bedieningspaneel (16) heeft U drie 1,5V “AA”

batterijen nodig. Wij bevelen alkaliën batterijen aan.

Steek drie batterijen in. Zorg ervoor dat de batterijen

worden geplaatst zoals aangegeven in het diagram

aan de binnenkant van de Bedieningspaneel.

Draad van het

Bedieningspaneel

Gat

Kabel van het

Bedieningspaneel

Bijstelgaten

Pen

Gleuf

Zorg ervoor

dat de draden

niet bekneld

raken.

AB C

7. Maak het Zadel (12) op de Houder van het Zadel (50)

met drie M8 Nylon Klemmoeren (10) en drie M8 Platte

Tussenringen (51). Opgelet: De Platte Tussenringen

en de Nylon Klemmoeren kunnen al onder het Zadel

gemonteerd zijn.

Draai het Zadel (12) en de Buis van het Zadel (5) zoals

aangegeven. Steek de pen aan de onderkant van de

Houder van het Zadel (50) in de aangegeven gleuf van

de Buis van het Zadel. Draai de Knop van het Zadel

(36) in de Houder van het Zadel.

6. Sluit, terwijl de tweede persoon de Staander (13) in de

getoonde positie vasthoudt, de draad van het bedie-

ningspaneel op de Snelheids Sensor-Draad ( 3) aan.

Sluit vervolgens de kabel van het bedieningspaneel op

de volgende manier op de Onderste Kabel ( 5) aan:

• Bekijk inzet-tekening A. Trek aan de metalen houder

(MH) van de Onderste Kabel ( 5), en steek het eind

van de kabel van het bedieningspaneel (KB) in de

klem van de draad in de metalen houder.

• Bekijk inzet-tekening B. Trek stevig op de kabel van

het bedieningspaneel (KB) en schuif deze in de

metalen houder (MH) van de Onderste Kabel ( 5)

zoals aangegeven.

• Bekijk inzet-tekening C. Met gebruik van een nijp-

tang, buig de bovenste uiteinden van de metalen

houder (MH) samen.

Steek de extra hoeveelheid kabel in het Onderstel (1),

en steek de Staander (13) in het Onderstel. Zorg

ervoor dat de Draden en Kabels niet bekneld

raken. Stel vervolgens een van de bijstelgaten van de

Staander gelijk met het aangegeven gat in het

Onderstel. Steek de Bijstelknop (9) in het Onderstel

en in de Staander en draai de Knop met de klok mee

vast. Zorg ervoor dat de Bijstelknop door een van

de bijstelgaten van de Buis van het Zadel wordt

gestoken.

Gat

Bijstelgaten

Lusje

10. Zorg ervoor dat alle onderdelen van de fiets goed vastgedraaid worden. Opgelet: Het kan zijn dat som-

mige onderdelen na montage overblijven. Leg een matje onder de fiets om uw vloer (bedekking) niet te

beschadigen.

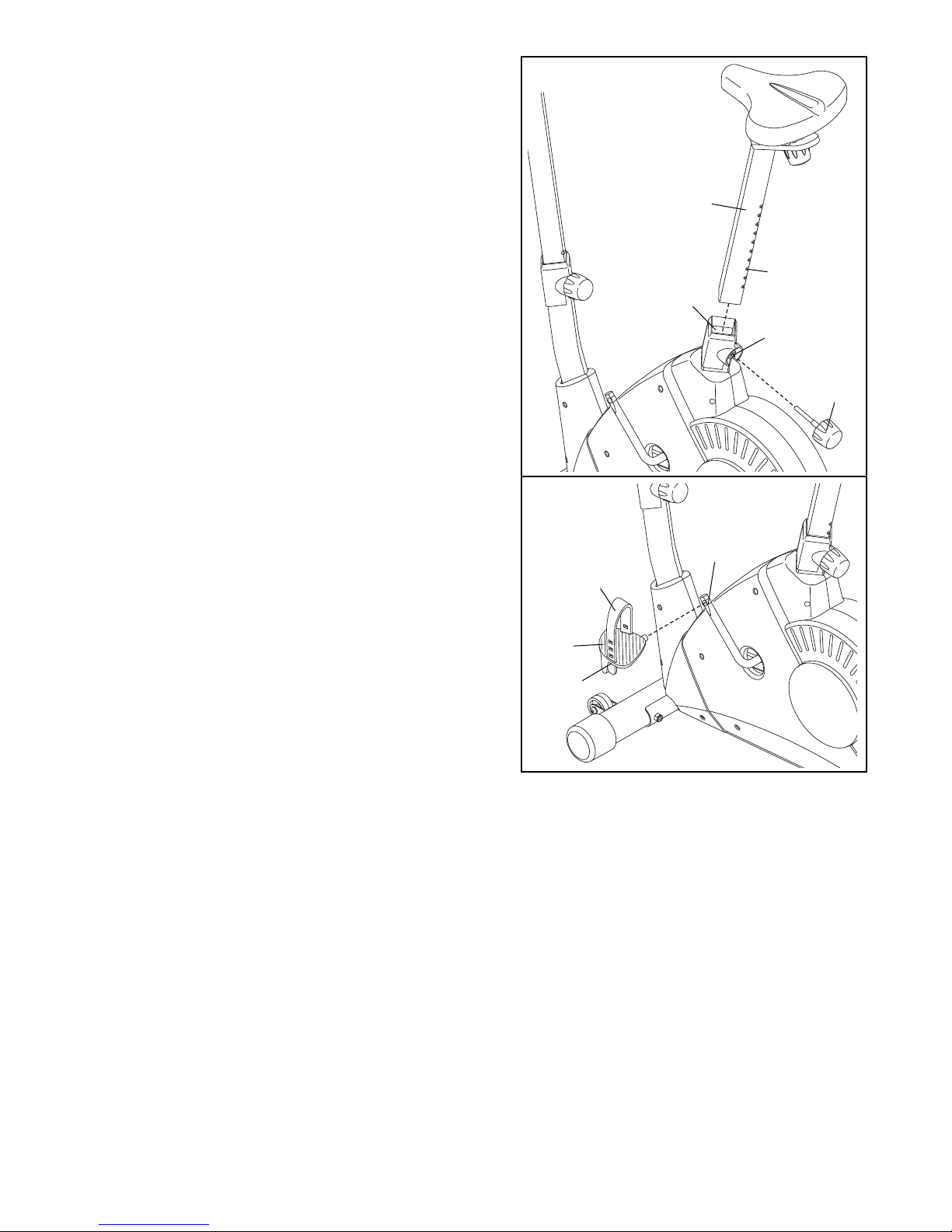

9. Zoek naar het Linker Pedaal (2 ), die van een "L" is

voorzien. Draai met gebruik van een engelse sleutel

het Linker Pedaal tegen de klok in goed vast in de lin-

ker Crankarm (21). Draai het Rechter Pedaal (niet

getoond) met de klok mee goed vast in de rechter

Crankarm. Belangrijk: Draai beide Pedalen zo goed

mogelijk vast. Draai de Pedalen nadat u de fiets

een week lang heeft gebruikt nogmaals goed vast.

Voor een optimaal gebruik moeten de Pedalen

goed vastgedraaid blijven.

Stel de linker Pedaal Beugel (25) op de gewenste

stand en steek het einde van de Pedaal Beugel in het

lusje in het Linker Pedaal (2 ). Stel de rechter Pedaal

Beugel (niet getoond) op dezelfde manier in.

8. Draai de aangegeven Bijstelknop (9) tegen de klok in

los. Steek de Buis van het Zadel (5) in het Onderstel (1).

Stel een van de bijstelgaten in de Buis van het Zadel

gelijk met het aangegeven gat van het Onderstel. Steek

de Bijstelknop door het Onderstel en door de Buis van

het Zadel en draai de Knop met de klok mee vast. Zorg

ervoor dat de Bijstelknop door een van de bijstelga

ten van de Buis van het Zadel wordt gestoken.

HOE DE FIETS TE GEBRUIKEN

HOE DE BUIS VAN HET ZADEL BIJ TE STELLEN

Voor een effectieve

oefening moet het

zadel op de juiste

hoogte staan.

Wanneer de peda-

len in de laagste

stand staan moe-

ten uw kniëen tij-

dens het fietsen

wat gebogen zijn.

Draai eerst om de

hoogte van het zadel bij te stellen de aangegeven

knop tegen de klok in los. Til vervolgens de buis wat

op of schuif de buis wat naar beneden en stel een van

de bijstelgaten in de buis van het zadel gelijk met het

aangegeven gat in het onderstel. Steek de knop door

het aangegeven gat van het onderstel en door de buis

van het zadel en draai de knop met de klok mee vast.

Zorg ervoor dat de knop door een van de bijstelga

ten van de buis van het zadel wordt gestoken.

HOE HET ZADEL BIJ TE STELLEN

U kunt het zadel

bijstellen in de

positie die U meest

aangenaam is. Om

het zadel bij te

stellen moet U

eerst de aangege-

ven knop tegen de

klok in losdraaien.

Schuif het zadel in de gewenste positie en draai de

knop met de klok mee weer vast.

HOE DE STAANDER BIJ TE STELLEN

De staander kan zo

worden bijgesteld

dat de stand voor u

comfortabel is.

Draai eerst om de

hoogte van het

zadel bij te stellen

de aangegeven

knop tegen de klok

in los. Til vervol-

gens de staander

wat op of schuif de

staander wat naar

beneden en stel

een van de bijstelgaten in de staander gelijk met het

aangegeven gat in het onderstel. Steek de knop door

het aangegeven gat van het onderstel en door de

staander en draai de knop met de klok mee vast. Zorg

ervoor dat de knop door een van de bijstelgaten

van de staander wordt gestoken.

HOE DE WEERSTAND VAN DE PEDALEN BIJ TE

STELLEN

Om de weerstand

van de pedalen te

verhogen moet u de

weerstandsknop

met de klok mee

draaien. Om de

weerstand te verla-

gen moet u de knop

tegen de klok in

draaien. Belangrijk:

Stop met het vast

draaien van de

knop wanneer U

voelt dat het moei

lijker wordt om deze te draaien of wanneer U de

knop zou kunnen beschadigen.

HOE DE ARMHENDEL BIJ TE STELLEN

U kunt de armhen-

del in een voor U zo

aangenaam mogelij-

ke stand bijstellen.

Om de armhendel

bij te stellen moet U

eerst het bijstel-

handvat tegen de

klok in losdraaien.

Opgelet: De arm-

hendel werkt als

een engelse sleutel.

Draait U het bijstel-

handvat tegen de

klok in dan zal deze zich van de armhendel verwijde-

ren. Draait U het bijstelhandvat met de klok mee en

deze zal naar de armhendel toe komen. Draai het bij-

stelhandvat dan weer tegen de klok in. Herhaal deze

handeling totdat de armhendel los is. Draai de arm-

hendel naar boven of naar beneden tot de gewenste

stand is bereikt en draai het handvat met de klok mee

goed vast.

HOE DE PEDAAL GESPEN BIJ TE STELLEN

Om de pedaal beugels bij te stellen zie stap 9 op pagi-

na 7.

Staander

Knop

Gat

Buis van

het Zadel

Knop

Gat

Zadel

Knop

Weerstands-

knop

Bijstel-

handvat

Armhendel

FUNCTIES VAN HET BEDIENINGSPANEEL

Het gemakkelijk te gebruiken bedieningspaneel biedt

zes instellingen die U ogenblikkelijk gegevens vers-

trekken tijdens het oefenen. De instellingen worden

hieronder beschreven.

Snelheid—Deze indicator geeft uw snelheid aan.

Tijd—Deze indicator geeft de verlopen tijd aan.

Opgelet: De tijd instelling zal stoppen wanneer U een

paar seconden lang niet meer fietst.

Afstand—Deze indicator geeft uw afstand.

Calorieën—Deze indicator geeft bij benadering het

aantal verbruikte calorieën aan.

Vet Calorieën—Deze indicator geeft bij benadering

het aantal verbruikte vet calorieën aan (Zie

VETVERBRANDEN op pagina 12).

Scan—Deze indicator geeft iedere paar seconden de

snelheid, tijd, afstand, calorieën en vet calorieën aan.

Hartslag (BPM)—Deze indicator geeft uw hartslag

aan wanneer U de polssensor gebruikt.

Opgelet: Het bedieningspaneel kan de snelheid en

de afstand in kilometers of mijlen aangeven. Om

van eenheid te veranderen druk voor een paar

seconden op de On/Reset toets. De instelling indi

cator zal dan de gekozen eenheid aangeven. Het

kan zijn dat U de gewenste eenheid opnieuw moet

kiezen wanneer U de batterijen vervangt.

BEDIENINGSPANEEL GEBRUIKEN

Zorg ervoor dat batterijen in het bedieningspaneel zit-

ten (zie BATTERIJEN VERVANGEN op pagina 11).

Opgelet: Het kan zijn dat er op het bedieningspaneel

een plastic vel zit.

Volg de volgende instructies om het bedieningspaneel

te gebruiken.

1. Druk, om het bedieningspaneel te laten functione-

ren op de ON/RESET knop of begin te trappen. De

volledige display zal even oplichten. Het bediening-

spaneel is dan gereed voor gebruik.

2. Een van de twee instelling:

Scan indicator—

De scaninstelling

zal automatisch

gekozen worden

wanneer U de

stroom inschakelt.

De scan indicator

zal op de display

verschijnen om

aan te geven dat de scan instelling gekozen is. Een

tweede indicator zal de huidige instelling aangeven.

Opgelet: Wanneer een andere instelling gekozen is

kunt U de scan mode weer opnieuw kiezen door

meerdere keren op de Mode (Instelling) toets te

drukken.

Snelheid, tijd,

afstand, calorie

en, of vetcalorie

en instelling—Om

een van deze

instellingen voor

continu weergaven

te kiezen druk dan

meerdere keren op de Instelling toets todat alleen

de Snelheid (MPH of Km/h), Tijd (Time), Afstand

(Miles of Kms), Calorieën (Cals.), of Vet Calorieën

(Fat Cals.) indicator op de display verschijnt. Zorg

ervoor dat de Scan indicator niet gekozen wordt.

Druk op de ON/RESET knop om de display

opnieuw in te stellen (te resetten).

Mode Indicators

3. U kunt uw hartslag meten als U dat wilt.

Opgelet: Het kan

zijn dat er dunne

plastic velletjes

op de metalen

contactpunten

zitten. Haal deze

weg.

Om de pols-sensor te gebruiken houdt U zich

dan vast aan het handvat van het bedieningspa-

neel. Plaats uw handpalmen op de contactpun-

ten. Zorg dat U uw handen niet beweegt.

Wanneer uw pols wordt gemeten zal de hartslag

indicator opflikkeren. (– –) zal op de display ver-

schijnen en dan zal uw hartslag worden aange-

geven. Houdt de contactpunten ongeveer 15

seconden vast voor het meest zuivere resultaat.

. Wacht om de stroom uit te schakelen gewoon een

paar minuten. Het bedieningspaneel kent een

"auto off" functie. De stroom zal automatisch

uitgaan om te batterijen te sparen wanneer de

pedalen en de knoppen van het bedieningspa

neel een paar minuten lang niet worden aange

raakt.

WAARSCHUWING: De

polssensor is geen medisch instrument.

Verschillende factoren kunnen de nauw

keurigheid van de metingen beïnvloeden.

De polssensor is alleen als hulpmiddel

bedoeld voor algemene hartslagmeting.

Pols-

sensor

Handvat

Autres manuels pour Vector 302

Ce manuel convient aux modèles suivants

Autres manuels Weslo vélo d'appartement

Weslo

Weslo Pursuit 640s Manuel d'utilisation et d'entretien

Weslo

Weslo II.Ox Pro WLEX31810.0 Manuel utilisateur

Weslo

Weslo Pursuit 102 Bike Manuel utilisateur

Weslo

Weslo Aero 640 Fan Bike Manuel utilisateur

Weslo

Weslo Pursuit S 35 Bike Guide de l'utilisateur

Weslo

Weslo PURSUIT 360R Manuel utilisateur

Weslo

Weslo X LINE Manuel utilisateur

Weslo

Weslo Sport 25 Bike Guide de démarrage rapide

Weslo

Weslo Pursuit 530 Manuel utilisateur

Weslo

Weslo Pursuit S 25 Exercise Bike Manuel du système

Weslo

Weslo WLEX31310.1 Manuel utilisateur

Weslo

Weslo WLEX31308.0 Manuel utilisateur

Weslo

Weslo Pursuit2.2 Bike Guide de l'utilisateur

Weslo

Weslo Pursuit 620s Guide de démarrage rapide

Weslo

Weslo WLIVEX42514.0 Manuel utilisateur

Weslo

Weslo Pursuit S 25 Exercise Bike Manuel d'utilisation et d'entretien

Weslo

Weslo WLEX71407.0 Manuel utilisateur

Weslo

Weslo 895i Manuel utilisateur

Weslo

Weslo Purcuit4.2 Bike Guide de l'utilisateur

Weslo

Weslo Pursuit 103 Bike Manuel d'utilisation et d'entretien

Weslo

Weslo WLEX08210 Manuel utilisateur

Weslo

Weslo PURSUIT S 2.8 Manuel utilisateur

Weslo

Weslo Pursuit 510 Manuel utilisateur

Weslo

Weslo Pursuit 103 Bike Manuel utilisateur

Manuels vélo d'appartement populaires d'autres marques

TOORX

TOORX BRX85 Manuel utilisateur

Matrix

Matrix KranKcycle Manuel utilisateur

Matrix

Matrix IC3 Manuel utilisateur

Sunny Health & Fitness

Sunny Health & Fitness SF-B121021 Manuel utilisateur

Monark

Monark 827E Manuel utilisateur

Stamina

Stamina 1310 Manuel utilisateur

American Fitness

American Fitness SPR-BK1072A Manuel utilisateur

Cateye

Cateye CS-1000 (CYCLO SIMULATOR) Manuel utilisateur

BH FITNESS

BH FITNESS H9158H Manuel de l'opérateur

Body Sculpture

Body Sculpture BC-7220G Manuel utilisateur

Cateye

Cateye EC-2300 Manuel utilisateur

FYTTER

FYTTER RACER RC MSR Manuel utilisateur

Kikos

Kikos HM-9090M Manuel utilisateur

Pro-Form

Pro-Form 345 Zlx Bike Guide de l'utilisateur

Fuel Fitness

Fuel Fitness SU135-40 Manuel utilisateur

NordicTrack

NordicTrack Gxr 4.2 Bike Manuel utilisateur

Vision Fitness

Vision Fitness U70 Manuel utilisateur

Stamina

Stamina 15-0340A Manuel utilisateur
