Weider Pro Pt 800 Bench Guide de l'utilisateur
ANUAL DEL USUARIO
Nº de odelo WEEVBE1495.1
Nº de Serie
Escriba el número de serie en el
espacio que aparece arriba para
referencias posteriores.
Calcomanía
con el
Número de
Serie
PRECAUCIÓN
Antes de usar el equipo, lea cui-
dadosamente todas las ad-ver-
tencias e instrucciones de este
manual. Guarde el manual para
futuras referencias. www.iconeurope.com
¿PREGUNTAS?
Si tiene alguna pregunta, o si faltan
piezas, por favor llame al:
900 460 410
correo electrónico:
serviciotecnico@imagefitness.es
página de internet:
www.iconsupport.eu
2
COLOCACIÓN DE LAS CALCO ANÍAS DE ADVERTENCIA
WEIDER es una marca registrada de IC N IP, Inc.

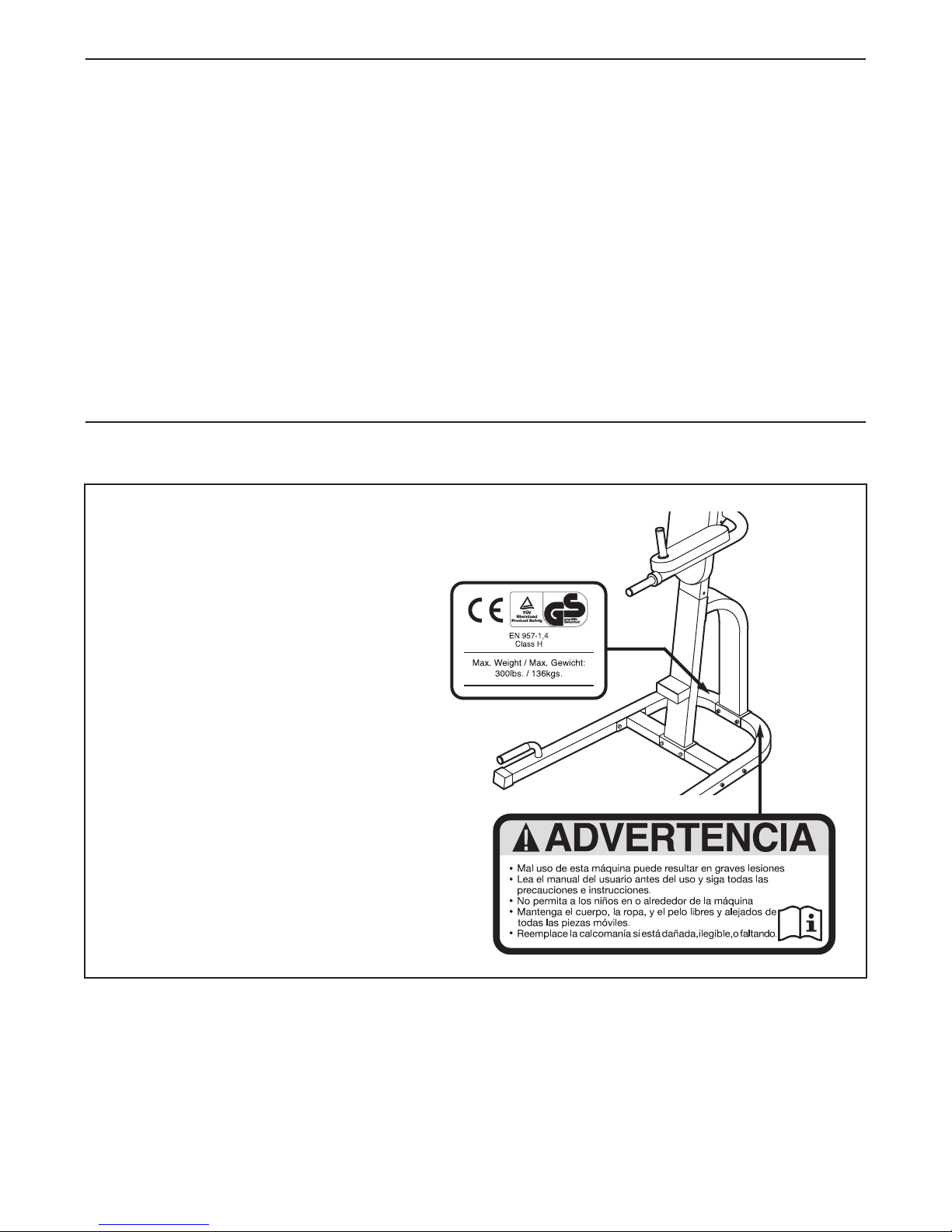

Este dibujo muestra las ubicaciones de
las calcomanías de advertencia. Si falta
una calcomanía o ésta es ilegible, vea
la portada de este manual y solicite
una nueva calcomanía de reemplazo
gratuita. Péguela en el lugar indicado.
Nota: Las calcomanías pueden no mos-
trarse en su tamaño real.
CONTENIDO
C L CACIÓN DE LAS CALC MANÍAS DE ADVERTENCIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
PRECAUCI NESIMP RTANTES.............................................................3
ANTESDEC MENZAR ....................................................................4
TABLADEIDENTIFICACIÓNDEPIEZAS .......................................................5
M NTAJE ................................................................................6
AJUSTES ...............................................................................11
GUÍASDEEJERCICI S ...................................................................12
LISTADELASPIEZAS.....................................................................14
DIBUJ DELASPIEZAS ...................................................................15
CÓM RDENAR PIEZAS DE REPUEST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Contraportada
3
ADVERTENCIA: Para reducir el riesgo de lesiones graves, lea todas las precaucio-
nes e instrucciones importantes de este manual y todas los advertencias que se observan en su
armadura de musculación, antes de utilizarla. ICON no asume ninguna responsabilidad por lesiones
personales o daños a la propiedad que ocurran por el uso de este producto o a través del mismo.
1. Lea las instrucciones en este manual y todas
las advertencias que están sobre el bastidor
de ejercicios antes de usarlo. Use la
armadura de musculación sólo como está
descrito en este manual.
2. Es la responsabilidad del propietario el ase-
gurarse de que todos los usuarios dla
armadura de musculación estén adecuada-
mente informados sobre todas las precau-
ciones necesarias.
3. La armadura de musculación está diseñado
solamente para uso doméstico. No use la
armadura de musculación en ningún lugar
comercial, de alquiler, o institucional.
4. antenga la armadura de musculación bajo
techo, lejos de la humedad y el polvo.
Coloque la armadura de musculación en una
superficie plana, con una estera debajo de
éste para proteger el piso o alfombra.
Asegúrese de que haya suficiente espacio
alrededor dla armadura de musculación para
montarlo, desmontarlo, y usarlo.
5. antenga a los niños menores de 12 años y
las mascotas lejos dla armadura de muscu-
lación en todo momento.
6. Asegúrese de que todas las piezas estén
correctamente ajustadas cada vez que usa la
armadura de musculación. Reemplace
cualquier pieza gastada inmediatamente.
7. Siempre use zapatos atléticos para proteger
los pies mientras hace ejercicios.
8. La armadura de musculación está diseñado
para soportar un peso máximo del usuario
de 136 kg.
9. la armadura de musculación no está diseña-
do para ser usado con pesas. No utilice
pesas u otras formas de resistencia con la
armadura de musculación.
10. Si en cualquier momento durante el ejercicio
siente dolor o mareo, deje de ejercitar
inmediatamente y comience el enfriamiento.
PRECAUCIONES I PORTANTES
4
Brazo de Flexiones
Almohadilla del Brazo
Brazo de Inmersiones
Reposa Pies
Respaldo
Manubrios
Manubrio
Gracias por seleccionar la armadura de musculación
WEIDER®PR PT 800. la armadura de musculación
está diseñado para ayudarle a desarrollar los grupos
mayores de músculos de la parte superior del cuerpo.
Si su meta es tonificar su cuerpo, desarrollar y fortale-
cer el tamaño de sus músculos dramáticamente, o
mejorar su sistema cardiovascular, la armadura de
musculación le ayudará a alcanzar los resultados
específicos que usted desea.
Para su beneficio, lea el manual cuidadosamente
antes de usar la armadura de musculación. Si tiene
preguntas después de leer este manual, por favor vea
la portada de este manual. Para ayudarnos a asistir-
los, anote el número de modelo y el número de serie
del producto antes de contactarnos. El número del
modelo y la ubicación del número de serie se mues-
tran en la portada de éste manual.
Antes de seguir leyendo, por favor estudie el dibujo de
abajo y familiarícese con las piezas y sus nombres.
Montante Vertical
ANTES DE CO ENZAR
DIMENSI NES
ENSAMBLAD :
Alto: 213 cm
Ancho: 104 cm
Largo: 112 cm
5
Perno de M10 x 90mm (19)
Tornillo de M10 x 30mm (20)
Perno de M10 x 215mm (22)
Perno de M10 x 95mm (27)
Tornillo de M10 x 65mm (29)
Tornillo de M10 x 70mm (31)
Contratuerca de M10 (25)
Tornillo Taladro de M4 x 16mm (24)
Arandela de M6 (15)
Tornillo de M6 x 65mm (21)
Tornillo de M10 x 75mm (36)
Arandela de M10 (30)
TABLA DE IDENTIFICACIÓN DE PIEZAS

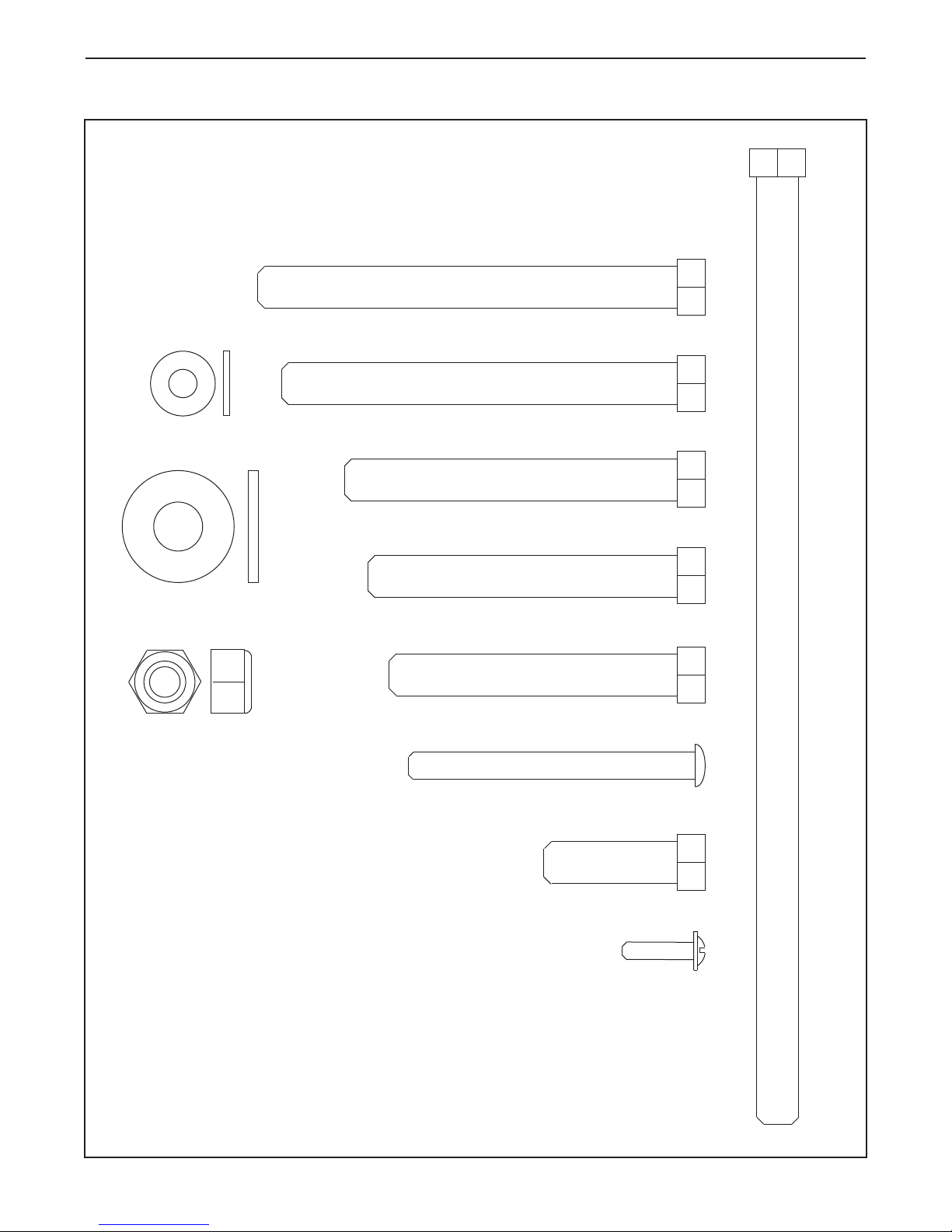

Consulte los dibujos que aparecen abajo para identificar las piezas pequeñas en
el montaje. El número entre paréntesis que hay cerca de cada dibujo es el
número de la pieza en la LISTA DE LAS PIEZAS hacia el final de este manual.
Nota: Algunas piezas pequeños pueden haberse prefijado. Si algúna pieza
no se encuentra en el kit de piezas, compruebe si no ha sido ya prefijado.
6

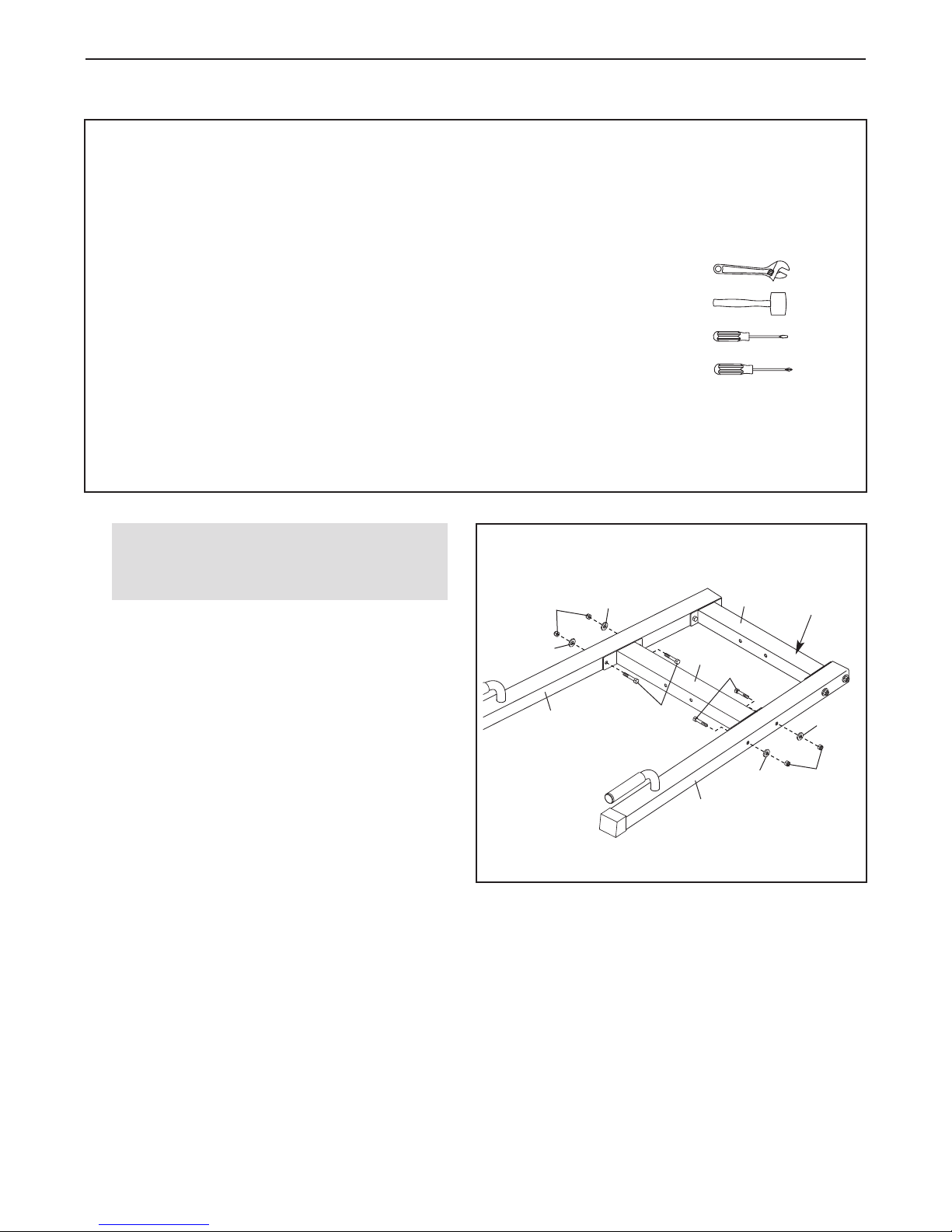

1.
riente las dos Bases de la Armadura (1), la
Base Central (4) y la Base Trasera (35) como
se muestra. Asegúrese de que la calcomanía
de advertencia grande de la Base Trasera
esté en la posición mostrada.
Fije la Base Central (4) a las dos Armaduras de
la Base (1) con cuatro Pernos de M10 x 90mm
(19), cuatro Arandelas de M10 (30) y cuatro
Contratuercas de M10 (25). No ajuste las
Contratuercas todavía.
Fije la Base Trasera (35) a las dos
Armaduras de la Base (1) de la misma
forma.
1
25
1
4
35
1
Calcomanía
de
Advertencia
Grande
25
30
30
30
30
19
19
ONTAJE
Para facilitar el montaje, lea cuidadosamente la
siguiente información e instrucciones:
• El montaje requiere dos personas.
• Debido al peso y al tamaño, la armadura de mus-
culación se debe montar en el lugar donde se
usará. Asegúrese de que haya suficiente espacio
para caminar alrededor dla armadura de muscu-
lación mientras lo monta.
• Coloque todas las piezas en un área despejada y
retire los materiales de empaque. No se deshaga
de los materiales de empaque hasta que el mon-
taje esté terminado.
•Para ayudarle a identificar las piezas pequeñas,
use la TABLA DE IDENTIFICACIÓN DE PIEZAS
en la página 5.
•Puede que necesite las siguientes herramientas
(no se incluyen) para el montaje:
dos llaves inglesas
un mazo de goma
un destornillador estándar
un destornillador Phillips
El montaje puede ser más conveniente si usted
tiene un juego de cabezas cuencas, un juego de
llaves ampliables y llaves de puntas cerradas, o
un juego de llaves de trinquete.
Antes de comenzar el montaje, asegúr-
ese de entender la información en el
recuadro anterior.
7
3
3
27
25
4
35
19
5
25
2
20
20

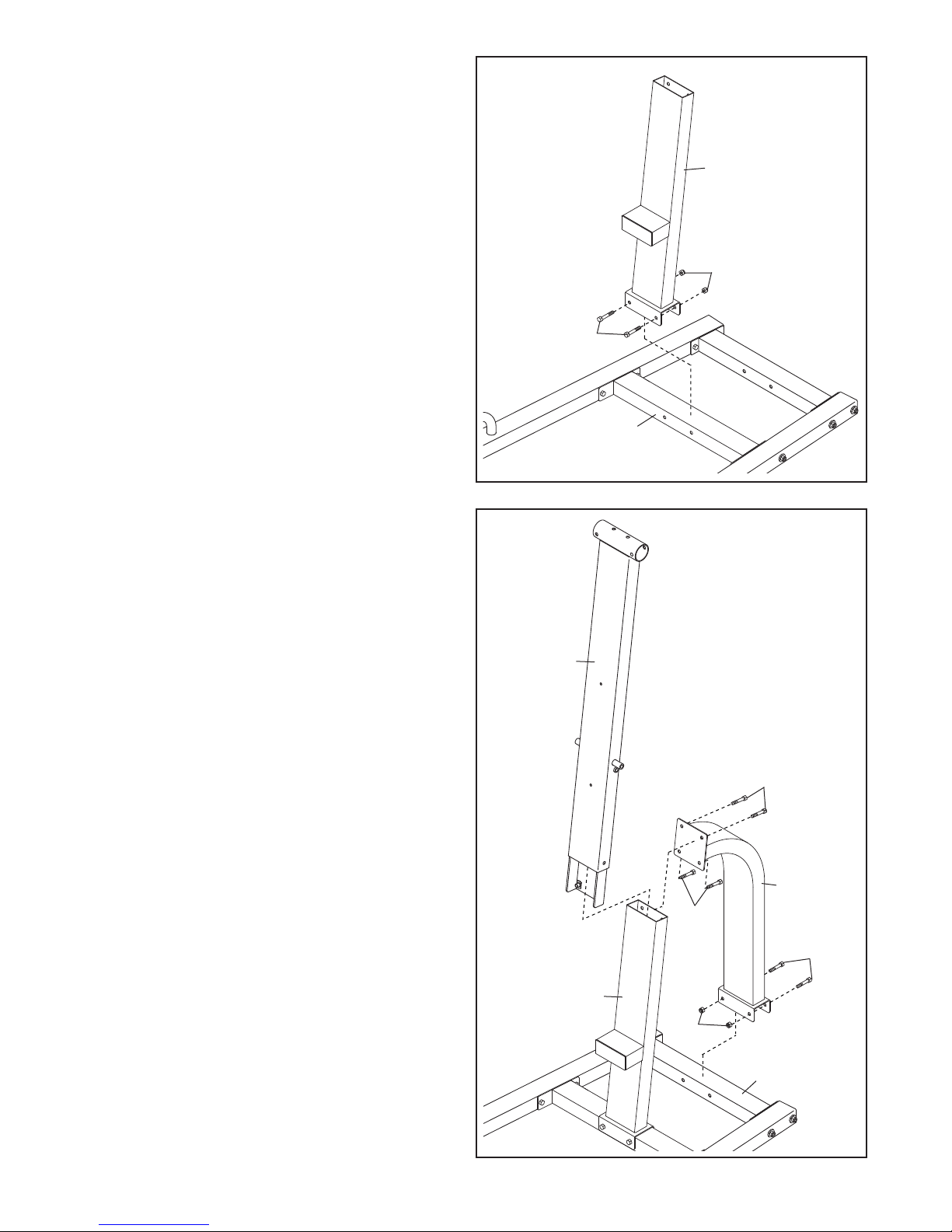

3. Fije el Apoyo (5) a la Base Trasera (35) con dos
Pernos de M10 x 90mm (19) y dos
Contratuercas de M10 (25). No ajuste las
Contratuercas todavía.
Inserte el Montante Vertical (3) dentro de la
Base del Montante Vertical (2).
Fije el Montante Vertical (3) y el Apoyo (5) a la
Base del Montante Vertical (2) con cuatro
Tornillos de M10 x 30mm (20).
Véanse los pasos 1—3. Ajuste las
Contratuercas de M10 (25).
2
2
2. Fije la Base del Montante Vertical (2) a la Base
Central (4) con dos Pernos de M10 x 95mm
(27) y dos Contratuercas de M10 (25). No
ajuste las Contratuercas todavía.
8

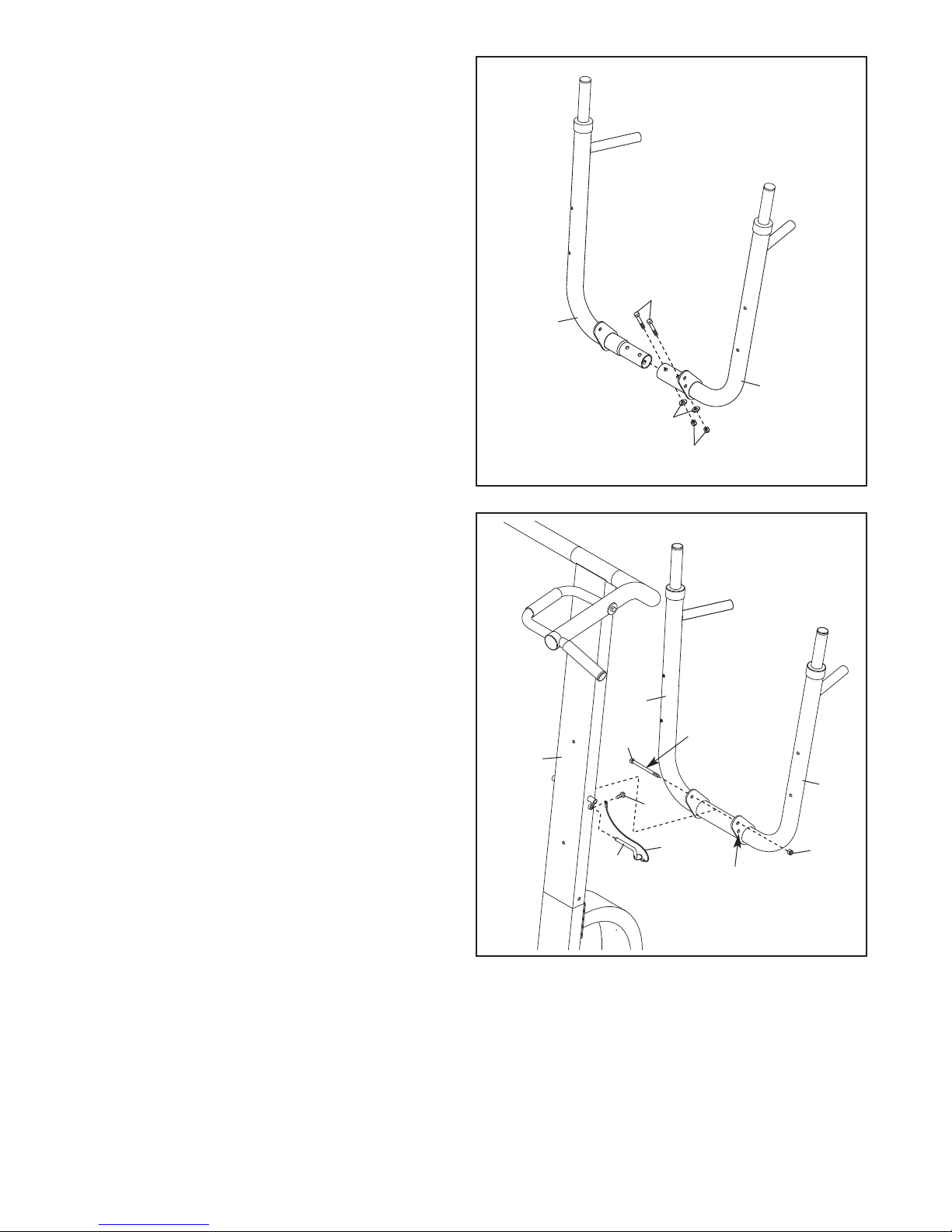

4. Fije el Manubrio Izquierdo (9) al Brazo de
Flexiones Izquierdo (34) con un Tornillo de M10
x 65mm (29), una Tornillo de M10 x 70mm (31)
yuna Arandela de M10 (30).
Presione la Tapa Interna Redonda de 50mm
(12) dentro del Brazo de Flexiones Izquierdo
(34). Asegúrese de que el lado ancho de la
Tapa esté del lado que se muestra.
Fije el anubrio Derecho (8) al Brazo de
Flexiones Derecho (7) de la misma forma.
5. Inserte el Brazo de Flexiones Izquierdo (34)
dentro del Montante Vertical (3).
Fije el Brazo de Flexiones Derecho (34) al
Montante Vertical (3) con un Tornillo de M10 x
75mm (36) y una Arandela de M10 (30). No
ajuste los Tornillos todavía.
Fije el Brazo de Flexiones Izquierdo (34) con un
Tornillo de M10 x 70mm (31), una Arandela de
M10 y una Contratuerca de M10 (25). A contin-
uación, ajuste el Tornillo de 10 x 75mm
(36).
Fije el Brazo de Flexiones Derecho (7) al
ontante Vertical (3) de la misma forma.
36
31
30 25
9
8
7
30
34
31
30
29
12
Lado
Ancho
Lado
Ancho
34
3
4
7
5
9

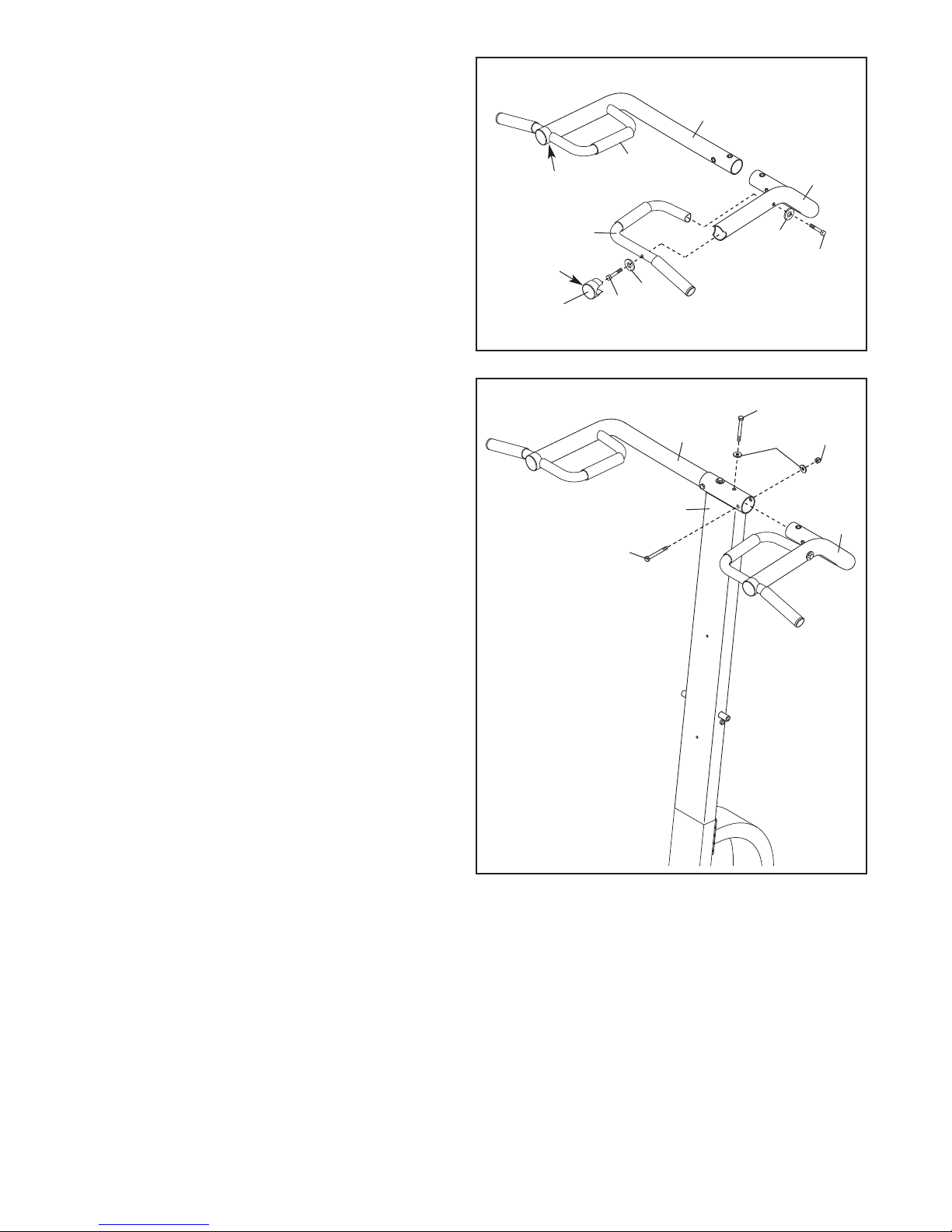

6. riente los Brazos de Inmersiones Derecho e
Izquierdo (6, 33) como se muestra. Deslice el
Brazo de Inmersiones Izquierdo hacia el Brazo
de Inmersiones Derecho.
Fije los Brazos de Inmersiones Derecho e
Izquierdo (6, 33) con dos Tornillos de M10 x
65mm (29), dos Arandelas de M10 (30) y dos
Contratuercas de M10 (25).
6
6
33
29
7. Aplique un poco de la grasa incluida a un Perno
de M10 x 215mm (22).
Fije los Brazos de Inmersiones Derecho e
Izquierdo (6, 33) al Montante Vertical (3) con el
Perno de M10 x 215mm (22) y una
Contratuerca de M10 (25). No ajuste de más
la Contratuerca; los Brazos de Inmersiones
deben poder girar libremente.
Fije la correa del Pasador (23) al Montante
Vertical (3) con un Tornillo Taladro de M4 x
16mm (24).
Inserte el Pasador (23) dentro del orificio en el
Brazo de Inmersiones Izquierdo (33) y dentro
del Montante Vertical (3).
7
30
25
6
3
33
22
25
24
Correa
23
Grasa
rificio
10
9
9. Fije el Respaldo (11) a Montante Vertical (3) con
dos Tornillos de M6 x 65mm (21) y dos
Arandelas de M6 (15).
10. Asegúrese de que todas las piezas estén correctamente ajustadas antes de usar la armadura de
musculación.
3
11
21
15
15 21

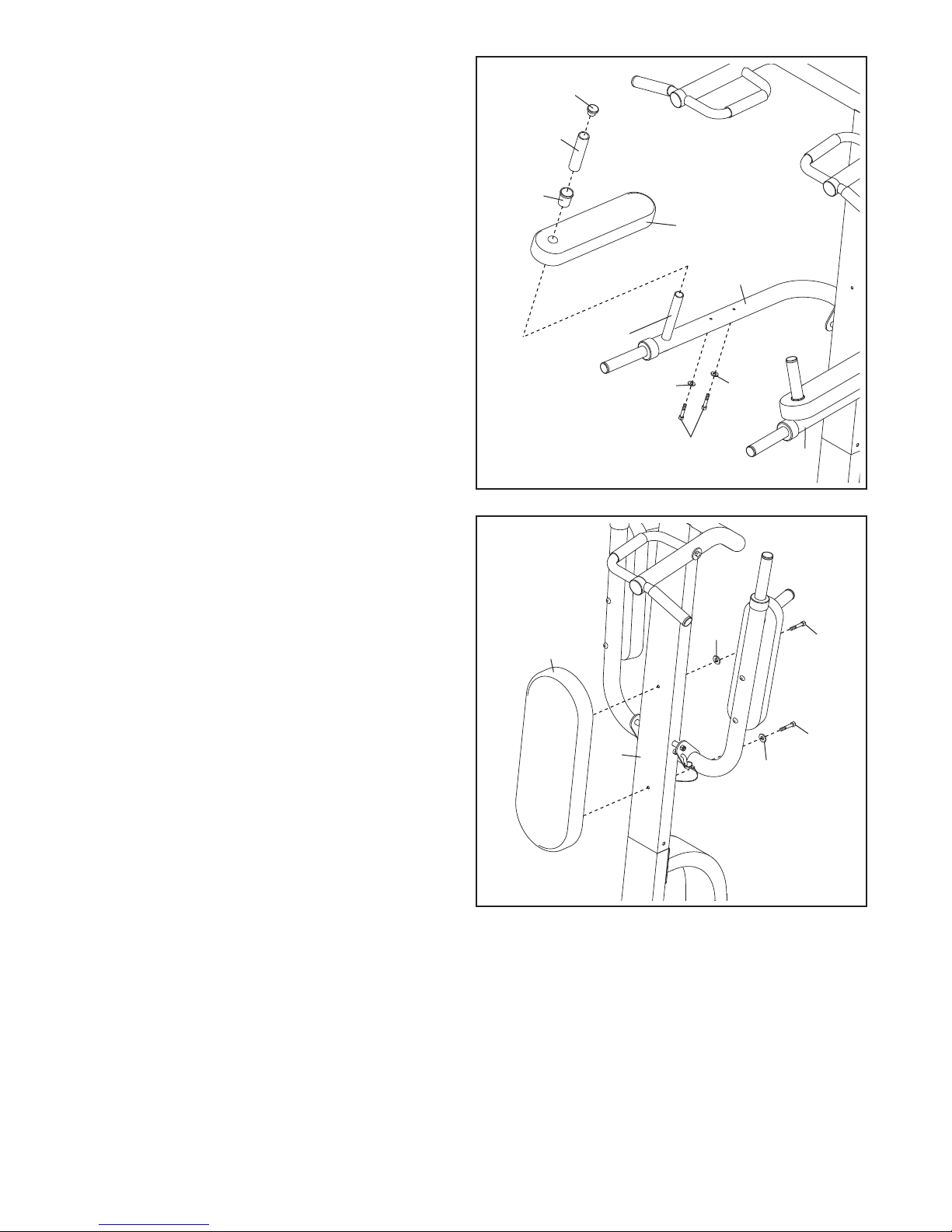

8. Fije la Almohadilla del Brazo (10) al Brazo de
Inmersiones Derecho (6) con dos Tornillos de
M6 x 65mm (21) y dos Arandelas de M6 (15).
Humedezca un Mango Corto de la Almohadilla
(16) y el manubrio indicado del Brazo de
Inmersiones Derecho (6) con agua jabonosa.
Prima uma Bucha (18), a Pega de
Acolchoamento Curta (16) e uma Tampa
Interior Redonda de 28mm (14) no punho do
Braço de Inclinação Direito (6).
Repita este passo para o Braço de
Inclinação Esquerdo (33).
).
8
16
18
10
Manubrio
14
21
15
33
15
6
Autres manuels pour Pro Pt 800 Bench
9
Ce manuel convient aux modèles suivants
2
Autres manuels Weider Équipement de fitness
Weider
Weider Stepmaster Sm9sl Manuel utilisateur
Weider
Weider 1150 Manuel utilisateur
Weider
Weider Cross Bow Advantage 831.153960 Manuel utilisateur
Weider
Weider Pro 9450 Manuel utilisateur
Weider
Weider 2990 I Guide de démarrage rapide
Weider
Weider WEBE09140 Manuel utilisateur
Weider
Weider PRO 120 Manuel utilisateur
Weider
Weider D480 Manuel utilisateur
Weider
Weider 8510 Manuel utilisateur
Weider
Weider Pro Pt 800 Bench Guide de configuration
Weider
Weider Core Spacesaver 100 Manuel utilisateur
Weider
Weider 8925 Manuel utilisateur
Weider
Weider 831.14622.0 Manuel utilisateur
Weider
Weider WESY74090 Manuel utilisateur
Weider
Weider Speed Wt 120 Manuel utilisateur
Weider
Weider E5100 Manuel utilisateur
Weider
Weider Pro 550 Bench Guide de démarrage rapide
Weider
Weider 21 Dumbell Storage Rack Manuel utilisateur
Weider
Weider B-160 Manuel utilisateur
Weider
Weider WESY87100 Manuel utilisateur
