Weider Pro Pt 800 Bench Guide de démarrage rapide
BEDIENUNGSANLEITUNG
odell-Nr. WEEVBE1495.1
Serien-Nr.
Schreiben Sie die Seriennummer
in den oben dafür freigehaltenen
Platz, falls sie in Zukunft
gebraucht werden sollte.
Aufkleber
mit
Serien- r.
VORSICHT
Lesen Sie bitte aufmerksam alle
Anleitungen, bevor Sie dieses
Gerät in Betrieb nehmen.
Verwahren Sie diese Bedien-
ungsanleitung für späteren
Gebrauch. www.iconeurope.com
FRAGEN?
Falls Sie irgendwelche Fragen
haben oder falls Teile fehlen, rufen
Sie bitte an.
01805 231 244
Unsere Bürozeiten sind von
10.00 bis 15.00 Uhr
E-mail:
Unsere Website:
www.iconsupport.eu
2

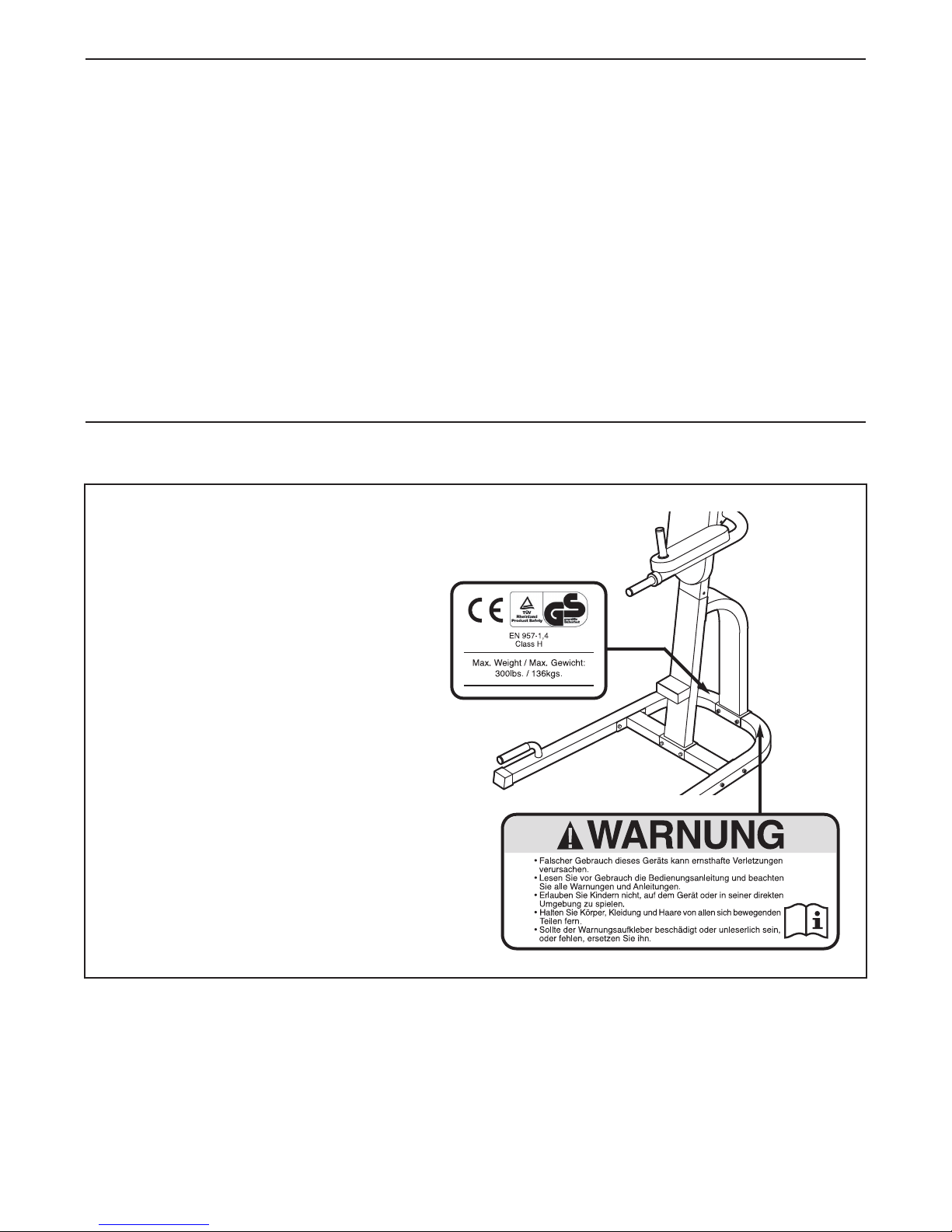

WARNUNGSAUFKLEBER ANBRINGEN
WEIDER ist ein eingetragenes Warenzeichen vo ICO IP, Inc.
Die hier abgebildeten Warnungsaufkleber
wurden an den angezeigten Stellen ange-
bracht. Sollte ein Aufkleber fehlen oder
unlesbar sein, kontaktieren Sie den
Kundendienst auf der Vorderseite die-
ser Bedienungsanleitung, um einen
kostenlosen Ersatzaufkleber anzufor-
dern. Kleben Sie den Aufkleber dann
an die angezeigte Stelle. Anmerkung:
Die Aufkleber sind nicht unbedingt in
wahrer Größe abgebildet.
INHALTVERZEICHNIS
WAR U GSAUFKLEBERA BRI GE ........................................................2
WICHTIGEVORSICHTSMAß AHME .........................................................3
BEVORSIEA FA GE ....................................................................4
DIAGRAMMFÜRDIEIDE TIFIZIERU GDERTEILE.............................................5
MO TAGE ...............................................................................6
EI STELLU GE .........................................................................11
TRAI I GSRICHTLI IE ..................................................................12
TEILELISTE .............................................................................14
DETAILZEICH U G.......................................................................15
BESTELLU GVO ERSATZTEILE ...................................................Rückseite
3
WARNUNG: Um ernsthafte Verletzungen zu vermeiden, lesen Sie bitte alle wichtigen
Vorsichtsmaßnahmen und Anleitungen in dieser Bedienungsanleitung und alle Warnungen, die auf
der Kraftstation angebracht wurden, bevor Sie sie benutzen. ICON übernimmt keine Verantwortung
für persönliche Verletzungen oder Sachschäden, die durch Verwendung des Produktes oder am
Produkt entstanden sind.
1. Lesen Sie alle Anleitungen in dieser
Bedienungsanleitung und alle Warnungen,
die auf der Kraftstation angebracht wur-
den, bevor Sie sie benutzen. Verwenden
Sie die Kraftstation nur so, wie in dieser
Bedienungsanleitung beschrieben.
2. Der Besitzer dieses Geräts übernimmt die
Verantwortung, alle Benutzer der
Kraftstation genauestens auf alle
Vorsichtsmaßnahmen aufmerksam zu
machen.
3. Die Kraftstation ist nur zum Hausgebrauch
zugelassen. Verwenden Sie die
Kraftstation nicht in kommerziellem, ver-
pachtetem oder institutionellem Rahmen.
4. Die Kraftstation soll immer im Haus aufbe-
wahrt werden, fern von Feuchtigkeit und
Staub. Stellen Sie die Kraftstation auf einer
ebenen Fläche auf und geben Sie zum
Schutz des Bodens oder des Teppichs
eine atte darunter. Vergewissern Sie
sich, dass um die Kraftstation herum
genug Platz ist, um darauf aufzusteigen,
davon abzusteigen und das Gerät zu
benutzen.
5. Kinder im Alter von weniger als 12 Jahren
und Haustiere sollten immer von der
Kraftstation ferngehalten werden.
6. Vor jeder Benutzung der Kraftstation soll
man sich vergewissern, dass alle Teile
richtig festgezogen sind. Ersetzen Sie alle
abgenutzten Teile sofort.
7. Tragen Sie während des Trainings zum
Schutz der Füße immer Sportschuhe.
8. Die Kraftstation ist nur auf ein maximales
Benutzergewicht von 272 Pfund zuge-
lassen.
9. an soll die Kraftstation nicht oder
anderen widerstandsspendenden
Hilfmitteln verwenden. Dazu ist sie nicht
konzipiert.
10.Sollten Sie während des Trainings
Schmerzen bekommen oder sich
schwindelig fühlen, hören Sie sofort mit
dem Training auf und kühlen Sie ab.
WICHTIGE VORSICHTS AßNAH EN
4
Aufzugstange
Armpolster
Dip-Barren
Fußstütze
Rückenlehne
Griffe
Griff
Vielen Dank für Ihre Wahl der vielseitigen WEIDER®
PRO PT 800 Kraftstation. Die Kraftstation wird Ihnen
dabei helfen, die Hauptmuskelgruppen des
Oberkörpers zu entwickeln. Ob es Ihr Ziel ist, Ihren
Körper zu straffen, Ihre Muskeln dramatisch zu ver-
größern und zu stärken oder Ihr Herz-Kreislauf-
System zu verbessern, die Hantelbank wird Ihnen
dabei helfen, spezifische Resultate zu erzielen.
Lesen Sie bitte zu Ihrem eigenen Vorteil diese
Bedienungsanleitung genauestens durch, bevor
Sie den Lauftrainer in Betrieb nehmen. Sollten Sie
nach der Lektüre dieser Bedienungsanleitung noch
Fragen haben, finden Sie die Kontaktinformation auf
der Vorderseite. Damit wir Ihnen schneller helfen kön-
nen, halten Sie bitte die Produktmodellnummer und
die Seriennummer bereit, bevor Sie mit uns in Kontakt
treten. Die Modellnummer und die Stelle, wo der
Aufkleber mit der Seriennummer angebracht ist, fin-
den Sie auf der Vorderseite der Bedienungsanleitung.

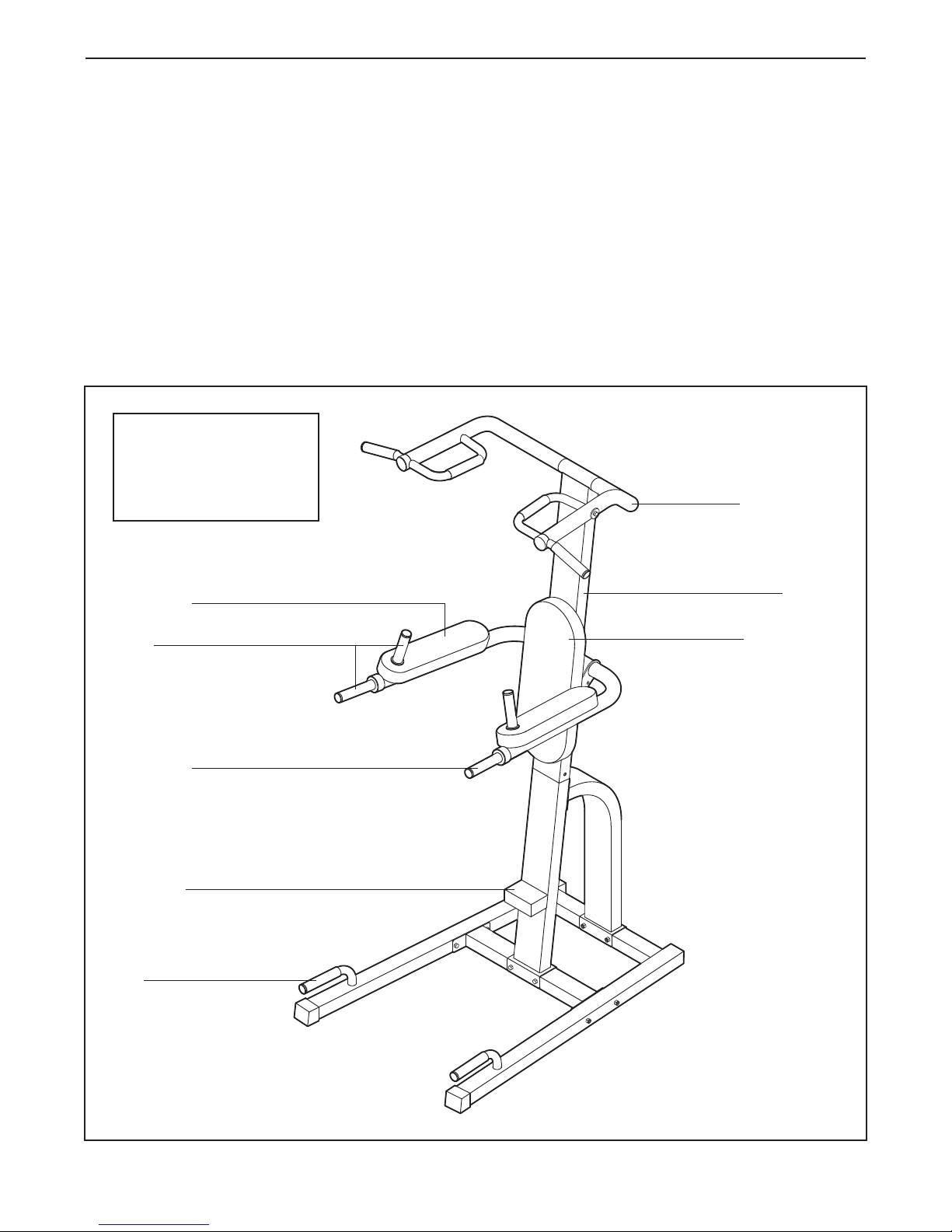

Bevor Sie weiterlesen, werfen Sie bitte zuerst einen
Blick auf die unten abgebildete Zeichnung und
machen Sie sich mit den gekennzeichneten
Einzelteilen vertraut.
Pfosten
BEVOR SIE ANFANGEN
AUFBAUMAßE:
HÖHE: 213 CM
BREITE: 104 CM
LÄ GE: 112 CM
5
M10 x 90mm Bolzen (19)
M10 x 30mm Schraube (20)
M10 x 215mm Bolt (22)
M10 x 95mm Bolzen (27)
M10 x 65mm Schraube (29)
M10 x 70mm Schraube (31)
M10 Kontermutter (25)
M4 x 16mm Blechschraube (24)
M6 Unterlegscheibe (15)
M6 x 65mm Schraube (21)
M10 x 75mm Schraube (36)
M10 Unterlegscheibe (30)

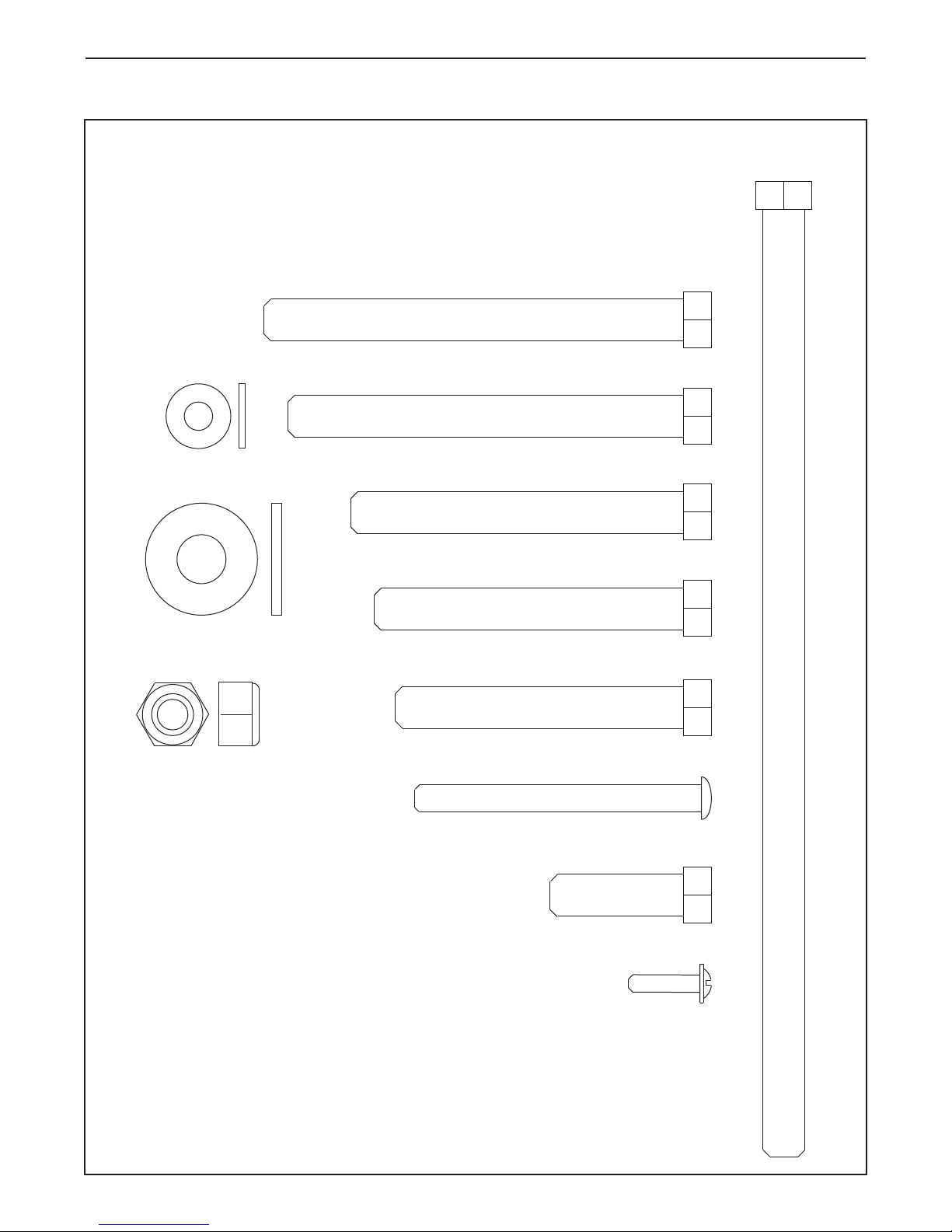

DIAGRA FÜR DIE IDENTIFIZIERUNG DER TEILE
Beziehen Sie sich auf die Abbildungen unten, um die kleinen Teile, die in der
Montage verwendet werden, zu identifizieren. Die Zahlen in Klammern sind die
Bestellnummern, welche mit den Zahlen der TEILELISTE am Ende dieser
Bedienungsanleitung übereinstimmen. Anmerkung: Einige der kleinen Teile
wurden eventuell schon in der Fabrik befestigt. Sollten Sie ein Teil nicht
finden können, prüfen Sie nach, ob es nicht schon befestigt wurde.
6

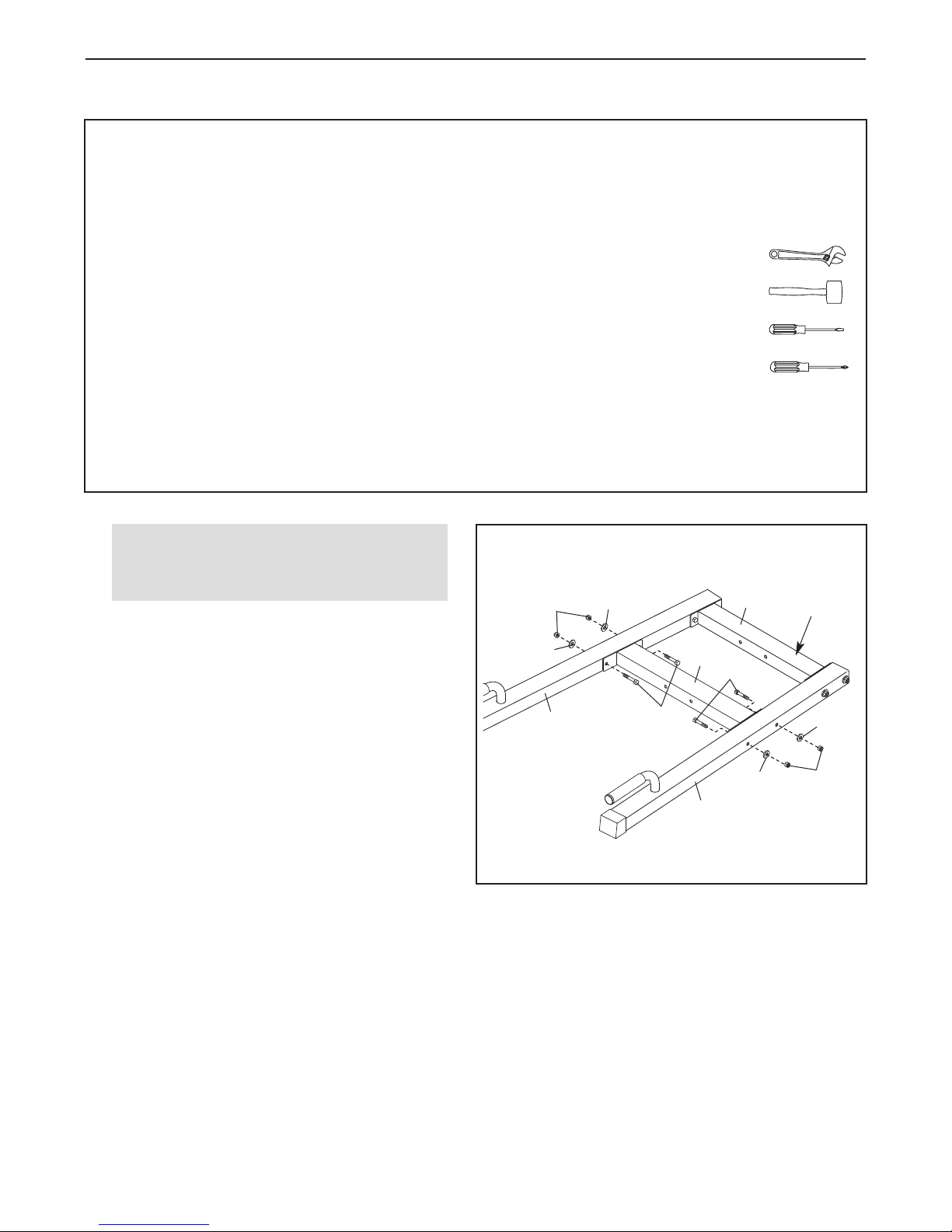

1.
Richten Sie die beiden Basisrahmen (1), die
mittlere Basisstange (4) und die hintere Basis
(35) so aus, wie angezeigt. Achten Sie darauf,
dass sich der große Warnungsaufkleber an
der hinteren Basis am angedeuteten Ort
befindet.
Befestigen Sie die mittlere Basisstange (4) mit
vier M10 x 90mm Bolzen (19), vier M10
Unterlegscheiben (30) und vier M10
Kontermuttern (25) an den zwei Basisrahmen
(1) . Ziehen Sie die Kontermuttern noch
nicht fest.
Befestigen Sie die hintere Basis (35) auf die
gleiche Weise an den zwei Basisrahmen (1).
1
25
1
4
35
1
Großer
Warnungsa
ufkleber
25
30
30
30
30
19
19
ONTAGE
Um die ontage zu vereinfachen, lesen Sie die
folgenden Informationen und Anleitungen sehr
genau durch:
•Man braucht zwei Leute zur Montage.
• Wegen des Gewichts und der Größe der
Kraftstation soll man sie am besten dort auf-
bauen, wo man sie auch verwenden wird. Achten
Sie darauf, genügend Platz zu lassen, dass man
während der Montage um die Kraftstation herum-
laufen kann.
• Geben Sie alle Teile an einen dafür freigemachten
Ort. Werfen Sie keine Verpackungsmaterialien
weg, bevor die Montage vollendet ist.
• Verwenden Sie zur Identifizierung der kleinen
Teile die DIAGRAMM FÜR DIE
IDE TIFIZIERU G DER TEILE auf Seite 5.
• Möglicherweise braucht man die folgenden
Werkzeuge (nicht beigelegt) zur Montage:
zwei verstellbare Schraubenschlüssel
einen Gummihammer
einen normalen Schraubendreher
einen Kreuzschlitzschraubendreher
Die Montage wird erleichtert, wenn man ein Set
Steckschlüssel, ein Set Gabelschlüssel oder
Ringschlüssel oder ein Set von
Ratschenschlüsseln zur Verfügung hat.
Bevor Sie mit der ontage beginnen,
lesen Sie bitte die oben umrandete
Information genau durch.
7
3
3
27
25
4
35
19
5
25
2
20
20

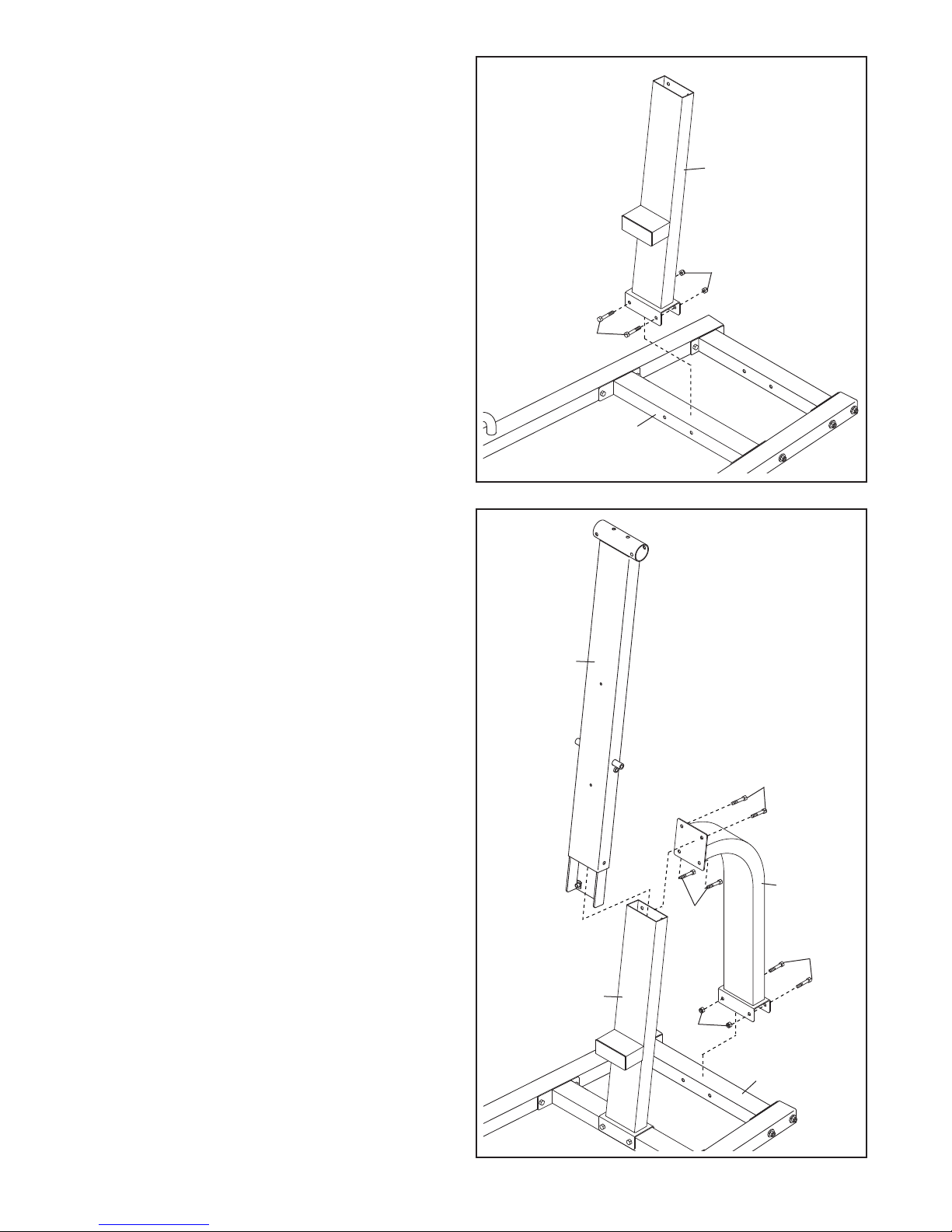

3. Befestigen Sie die Stütze (5) mit zwei M10 x
90mm Bolzen (19) und zwei M10 Kontermuttern
(25) an der hinteren Basis (35) . Ziehen Sie die
Kontermuttern noch nicht fest.
Schieben Sie den Pfosten (3) durch die
Pfostenbasis (2).
Befestigen Sie den Pfosten (3) und die Stütze
(5) mit vier M10 x 30mm Schrauben (20) an der
Pfostenbasis (2).
Siehe Schritte 1–3. Ziehen Sie die M10
Kontermuttern (25) fest.
2
2
2. Befestigen Sie die Pfostenbasis (2) mit zwei
M10 x 95mm Bolzen (27) und zwei M10
Kontermuttern (25) an der mittleren Basisstange
(4). Ziehen Sie die Kontermuttern noch nicht
fest.
8
4. Befestigen Sie den linken Griff (9) mit einer M10
x 65mm Schraube (29), einer M10 x 70mm
Schraube (31) und zwei M10 Unterlegscheiben
(30) an der linken Aufzugstange (34).
Drücken Sie eine runde 50mm Innenkappe (12)
auf die linke Aufzugstange (34). Achten Sie
darauf, dass sich die dicke Seite der Kappe
auf der angegebenen Seite befindet.
Befestigen Sie den rechten Griff (8) auf die
gleiche Weise an der rechten Aufzugstange
(7).
5. Schieben Sie die linke Aufzugstange (34) in den
Pfosten (3) hinein.
Befestigen Sie die linke Aufzugstange (34) mit
einer M10 x 75mm Schraube (36) und einer
M10 Unterlegscheibe (30) am Pfosten (3).
Ziehen Sie die Schrauben noch nicht fest.
Befestigen Sie die linke Aufzugstange (34) mit
einer M10 x 70mm Schraube (31), einer M10
Unterlegscheibe (30) und einer M10
Kontermutter (25). Ziehen Sie dann erst die
10 x 75mm Schraube (36) fest.
Befestigen Sie die rechte Aufzugstange (7)
auf die gleiche Weise am Pfosten (3).
36
31
30 25
9
8
7
30
34
31
30
29
12
Gleiche
Weise
Gleiche
Weise
34
3
4
7
5
9
6. Richten Sie den rechten und den linken Dip-
Barren (6, 33) so aus, wie angedeutet.
Schieben Sie den linken Dip-Barren auf den
rechten Dip-Barren auf.
Befestigen Sie den rechten und den linken Dip-
Barren (6, 33) mit zwei M10 x 65mm Schrauben
(29), zwei M10 Unterlegscheiben (30) und zwei
M10 Kontermuttern (25).
6
6
33
29
7. Geben Sie etwas von dem beigelegten
Schmierfett auf den M10 x 215mm Bolzen (22).
Befestigen Sie den rechten und den linken Dip-
Barren (6, 33) mit dem M10 x 215mm Bolzen
(22) und der M10 Kontermutter (25) am Pfosten
(3). Ziehen Sie die Kontermutter nicht zu fest
an, denn man muss die Dip-Barren leicht
bewegen können.
Befestigen Sie das Band am Stift (23) mit einer
M4 x 16mm Blechschraube (24) am Pfosten (3).
Schieben Sie den Stift (23) durch das Loch am
linken Dip-Barren (33) und durch den Pfosten
(3).
7
30
25
6
3
33
22
25
24
Band
23
Schmierfett
Loch
10
9

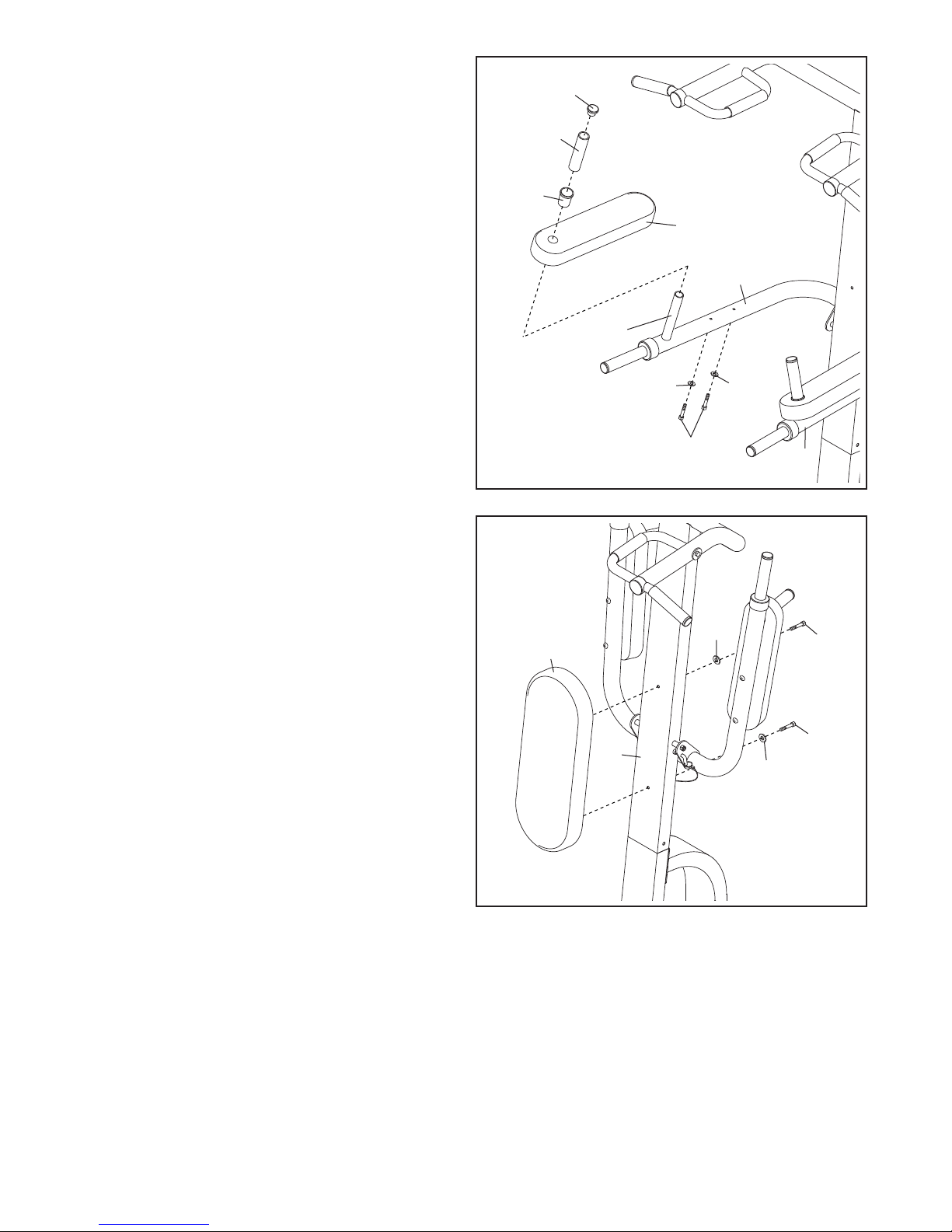

9. Befestigen Sie die Rückenlehne (11) mit zwei
M6 x 65mm Schrauben (21) und zwei M6
Unterlegscheiben (15) am Pfosten (3).
10. Vergewissern Sie sich, dass alle Teile richtig angezogen sind, bevor Sie die Kraftstation verwenden.
3
11
21
15
15 21
8. Befestigen Sie ein Armpolster (10) mit zwei M6
x 65mm Schrauben (21) und zwei M6
Unterlegscheiben (15) am rechten Dip-Barren
(6).
Benetzen Sie einen kurzen Schaumstoffgriff
(16) und den angedeuteten Griff am rechten
Dip-Barren (6) mit Seifenwasser.
Drücken Sie eine Buchse (18), einen kurzen
Schaumstoffgriff (16) und eine runde 28mm
Innenkappe (14) auf den Griff am rechten Dip-
Barren (6).
Wiederholen Sie diesen Schritt mit dem
linken Dip-Barren (33).
8
16
18
10
Griff
14
21
15
33
15
6
Autres manuels pour Pro Pt 800 Bench
9
Ce manuel convient aux modèles suivants
2
Autres manuels Weider Équipement de fitness
Weider
Weider 100 Bench Manuel utilisateur
Weider
Weider Pro Pt 800 Bench Manuel utilisateur
Weider
Weider Pro 7500 Manuel utilisateur
Weider
Weider CJXT3 Manuel utilisateur
Weider
Weider PRO 9925 Manuel utilisateur
Weider
Weider ZONE TONER Manuel utilisateur
Weider
Weider Crossbar By 100lb Power Pack Manuel utilisateur
Weider
Weider 831.15711.0 Manuel utilisateur
Weider
Weider Pro 205 Manuel utilisateur
Weider
Weider 130 Bench Manuel utilisateur
Weider
Weider Pro 7500 Guide de démarrage rapide
Weider
Weider 110 WEEVBE32410 Manuel utilisateur
Weider
Weider Ultramax 1033 Manuel utilisateur
Weider
Weider 831.14622.0 Manuel utilisateur
Weider
Weider Pro Pt 800 Bench Manuel
Weider
Weider Platinum XP600 Manuel utilisateur
Weider
Weider CrossBow Platinum WESY78730 Manuel utilisateur
Weider
Weider B-220 Manuel utilisateur
Weider
Weider PRO 4300 Manuel utilisateur
Weider
Weider 148 Manuel utilisateur
