WE-EF LEUCHTEN

Montage- und

Wartungshinweise für

Bodeneinbauleuchten

mit Erdeinbautopf

ETC130 GIMBAL HID

ETC130 GIMBAL LED

ETC140 GIMBAL HID

ETC140 GIMBAL LED

Installation and

Maintenance Instructions for

Inground Uplights with

Installation Blockout

ETC130 GIMBAL HID

ETC130 GIMBAL LED

ETC140 GIMBAL HID

ETC140 GIMBAL LED

146

ø 12-19 (max.)

ø 10 (max.)

265

360°

0°-30°

ø 250

315

360°

0°-30°

ø 300

ETC130-GB ETC140-GB

265

360°

0°-30°

ø 250

180

0°-30°

360°

ø 250

315

360°

0°-30°

ø 300

ETC130-RE-GB LED ETC130-GB LED ETC140-GB LED

ø 8 - 8,5 mm

3 x 1,5 mm

Schutzart / Protection: IP67

Schutzklasse / Class I, , ta = 25°C

Installationszubehör / Installation Accessories

Erdeinbautopf / Installation Blockout

øD1 / øD2 H kg

185-0322 BET13-II 250 / 270 375 1,5

185-0924 BET13-II-RE 250 / 275 230 1,5

185-0323 BET14-II 300 / 325 420 2,5

Inground Uplight with Gimbal with Installation BlockoutBodeneinbauleuchte mit Gimbal mit Erdeinbautopf

Installationszubehör / Installation Accessories

Verbindungsmuffe / Sealable junction box

185-1624 SJB130 0,4 kg

Lampen / Lamps

HIT-CE 20W / 35W . . . . . . . . . . . . . . . . . . . . . . . . . . . .PGJ5

HIT-CE 35W / 70W . . . . . . . . . . . . . . . . . . . . . . . . . . . . G12

12 LEDs 12W–21W*/500 mA * je nach Lichtfarbe

24 LEDs 16W–28W*/350 mA * depends on color temperature

Installation

The luminaire should be installed and maintained by a suit-

ably qualified person in compliance with the latest con-

struction and electrical regulations and relevant legislation.

During checking of the installation location the maximum

temperature on the outer lens should be considered. The

temperature is shown on the identification label.

Suitable for Drive-over at low speeds and high pressure

tyres, up to 5000 kg.

The minimum distance of the object which should get illu-

minated (see illustration inside luminaire) has to be

observed.

The luminaire should not get covered partially or completely.

Dirt on the lens has to get removed.

Do not open the luminaire in humid conditions or during

rain. This will result in condensation forming inside the

luminaire.

In case of questions please contact our technical hotline at

+495194909209 (Monday - Friday from 08:00 until

16:00 hours).

Installation Methods with BET

Ensure that proper drainage is provided for the shown

installation methods.

1) In landscaped areas (soil with gravel base), pic. 1

2) In paved areas (concrete with gravel base), pic. 2

Installation Methods without BET

3) In landscaped areas (soil with concrete), pic. 3

4) In landscaped areas (soil with concrete and graval

base), pic. 4

5) In paved areas (concrete), pic. 5

6) In paved areas (concrete with gravel base) see pic. 6

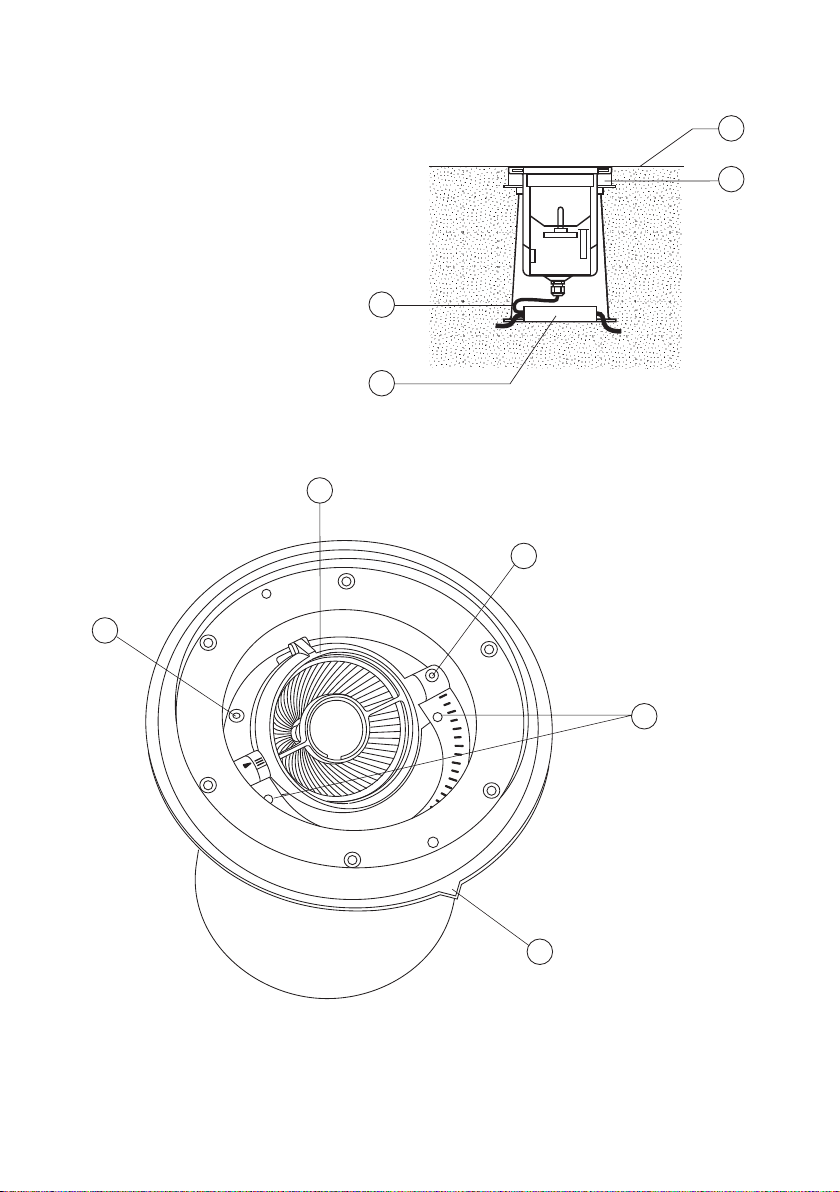

Installation with Blockout BET

Phase One

(During earth or masonry works)

1) Put the mounting ring Eon to the installation blockout

Oin that way, that the connector lock into position on

the blind rivets S.

Installation

Montage und Wartung darf nur von geschultem Fachperso-

nal mit entsprechender beruflicher Qualifikation in Überein-

stimmung mit den neuesten elektrischen Installations- und

Sicherheitsvorschriften durchgeführt werden.

Bei der Standortbestimmung muss die maximale Temperatur

auf der Abdeckung berücksichtigt werden. Diese Temperatur

wird auf dem Typenschild angegeben.

Überrollbar von Fahrzeugen mit niedriger Geschwindigkeit

und luftgefüllten Reifen bis 5.000 kg.

Der Mindestabstand zu beleuchteten Gegenständen (siehe

Bildzeichen in der Leuchte) ist unbedingt einzuhalten.

Die Leuchte darf nicht ganz oder teilweise abgedeckt werden.

Verschmutzungen der Abdeckung sind zu entfernen.

Ein Öffnen und Verschließen der Leuchte bei Regen oder

hoher Luftfeuchtigkeit ist aus Gründen der Kondenswasser-

bildung zu vermeiden.

Bei Fragen wenden Sie sich bitte an unsere technische

Hotline unter +49 5194 909209 (Montag - Freitag von

08:00 Uhr bis 16:00 Uhr).

Einbauvarianten mit BET

Es ist für eine ausreichende Drainage, zum Beispiel durch

ein Kiesbett, zu sorgen.

1) In Park- und Gartenanlagen (Abb. 1)

2) In gefliesten oder gepflasterten Bereichen (Abb. 2)

Einbauvarianten ohne BET

3) In Park- und Gartenanlagen in Beton (Abb. 3)

4) In Park- und Gartenanlagen in Beton mit Kies (Abb. 4)

5) In gefliesten oder gepflasterten Bereichen in Beton

(Abb. 5)

6) In gefliesten oder gepflasterten Bereichen in Beton

mit Kies (Abb. 6)

Installation mit Erdeinbautopf BET

Schritt 1

(Installation des Einbautopfes während der Tiefbau- oder

Maurerarbeiten)

1) Einbauring Eso auf dem Einbautopf Oaufsetzen, dass

die Laschen auf den Treibstiften Seinrasten.

2) A suitable recess is to be provided to accomodate

installation blockout/mounting ring assembly E/O.

Proceed as follows:

a) Set in position together with supply cable(s) P.

b) Luminaire mounting ring Eto be flush with surface

F(if the floor will be tiled or paved afterwards leave

an appropriate gap), pic. 9.

c) Point arrow Rtowards the object (wall, tree, column

...) to be illuminated.

3) During ongoing earth and/or masonry works, ensure

that installation blockout/mounting ring assembly E/O

is not damaged and maintains its original shape.

If necessary use a cover plate.

Phase Two

(Electrical connection, aiming)

4) Switch off mains electrical supply.

5) Check that rating shown on luminaire label conforms

with the mains electrical supply. Observe the maximum

permissible wattage in connection with BET installation

blockouts (refer to table „Installation Accessories“).

6) Remove the two screws Qfrom mounting ring E.

7) Terminate wires of luminaire cable Aand mains supply

cable Pin sealable junction box C(e.g. WE-EF product

no. 185-1624). Seal junction box properly (see pic. 7).

8) Remove cover Gand lens/gasket assembly H / Iby

removing the six countersunk screws J(see pic. 7).

9) Fix mounting ring Eto luminaire by inserting two stain-

less screws Qand tightening them equally.

10) Take the screws Jfrom the cover ring and fasten to the

openings Nand pull the gear tray outwards.

11) Make sure that the luminaire is completely dry inside

and all gasket areas are free of dirt. Open the attached

2) Zusammengesetzten Einbautopf E/Oan der dafür vor-

gesehen Stelle positionieren. Dabei ist darauf zu achten,

dass:

a) das/die Kabel Pin den Einbautopf eingeführt ist/sind.

b) der Einbauring Eso positioniert wird, dass er bündig

mit der Oberkante des Erdreiches F, Fundamentes

o.ä. abschließt (werden zu einem späterem Zeit-

punkt noch Fliesen oder Pflastersteine o.ä. verlegt,

ist ein entsprechendes Aufmass zu berücksichtigen),

Abb. 9.

c) der Pfeil Ram Einbauring E auf das zu beleuchtende

Objekt (Wand, Baum, Säule ...) gerichtet ist.

3) Während des weiteren Baufortschritts ist darauf zu

achten, dass der Einbautopf, insbesondere der Einbau-

ring, nicht beschädigt wird. Nur so kann der problem-

lose Einbau der Bodeneinbauleuchte sichergestellt

werden. Gegebenenfalls ist eine Montageabdeckung

zu verwenden.

Schritt 2

(Elektrischer Anschluss und Ausrichtung)

4) Spannungsfreiheit der Anschlussleitung herstellen.

5) Die auf der Leuchte angegebenen Werte für Spannung

und Frequenz müssen mit den örtlichen Gegebenheiten

übereinstimmen. Die maximal zulässige elektrische

Leistung der Bodeneinbauleuchte bei Einsatz in

Verbindung mit einem Einbautopf ist zu beachten.

6) Entfernen Sie die zwei Schrauben Qim Einbauring E.

7) Anschlusskabel Amit dem Erdkabel Pverbinden. Ver-

wenden Sie eine für diese Anwendung passende Ver-

bindungsmuffe C(WE-EF Artikel No. 185-1624). Abb. 7.

8) Entfernen Sie den Abdeckring Gund die Abdeckung H

mit der Dichtung Idurch Lösen der 6 Innensechskant-

schrauben J. Abb. 7.

9) Leuchtengehäuse unter Verwendung der zwei

Schrauben Qfest mit dem Einbauring Everbinden.

10) Die Schrauben Jdes Abdeckringes in die Öffnungen N

schrauben und das Chassis herausziehen.

11) Stellen Sie sicher, dass die Leuchte innen vollkommen

trocken ist und alle Dichtflächen frei von Schmutz sind.

aluminium bag and put the bag with the drying agent

at a suitable spot at the bottom of the luminaire.

Before the luminaire is switched on for the first time,

remove the transportation safety lock between lens and

gear-tray!

Version with metal halide lamp:

To insert the lamp open the CTA-holder M. Insert lamp

inside lampholder (do not pressure) and twist it clock-

wise until it snaps into place.Lamp performance and

lamp base must be conform to the label inside luminaire.

Version with LED-circuit board:

The LED-version is after connection immediately ready

for use.

12) To adjust the light distribution, loosen screws Kand L.

Now the angle of rotation and the inclination to the

object which should get illuminated can get adjusted.

13) Fix the position by slight tightening of both screws K

and L.

14) Bring the lens/cover/gasket H/I, cover ring Gand the

6 hexagon socket screws into the position described.

Do not yet tighten the screws!

a) Switch on luminaire, let it operate for 30 minutes

to avoid water condensation and carefully close the

luminaire after the time has elapsed.

b) Tighten the 6 hexagon socket screws Jcrosswise

in steps with a tightening torque of 9 Nm. Setting

procedure requires min. one additional retightening

of the screws with the same tightening torque.

15) When positioning luminaire at the designated area

make sure that no pressure is put on to the sleeve C,

the cable Aor the cable gland D.

16) In areas with high slippage risk lenses with anti-slip

coating (ASC) are recommended.

Öffnen Sie die mitgelieferte Aluminiumverpackung und

legen Sie den Beutel mit dem Trockenmittel an eine

passende Stelle auf den Leuchtenboden.

Vor dem ersten Einschalten der Leuchte unbedingt die

Transportsicherung zwischen Abdeckung und Chassis

entfernen!

Version mit Halogen-Metalldampflampe:

Zum Einsetzen der Lampe den CTA-Halter Maufklappen.

Lampe ohne Druck in die Fassung einsetzen und im

Uhrzeigersinn drehen bis sie spürbar einrastet.

Lampenleistung und -sockel müssen mit den Angaben

des Leuchtenleistungsschildes übereinstimmen.

Version mit LED-Platine:

Die LED-Variante ist nach dem Anschluss sofort

betriebsbereit.

12) Zum Einstellen des Lichtkegels die beiden Schrauben K

und Llösen. Der Drehwinkel und die Neigung kann nun

auf das zu beleuchtende Objekt eingestellt werden.

13) Durch leichtes Festziehen der beiden Schrauben Kund

Ldie Position fixieren.

14) Bringen sie Linse/Abdeckung/Dichtung H/I, Abdeck-

ring Gund die sechs Innensechskantschrauben in die

beschriebene Position.

Ziehen sie die Schrauben noch nicht fest!

a) Schalten Sie die Leuchte ein, lassen Sie sie 30 Min.

in Betrieb um Kondenswasserbildung zu verhindern

und verschließen Sie die Leuchte nach Ablauf der

Zeit sorgfältig.

b) Ziehen Sie dazu die 6 Innensechskantschrauben J

über Kreuz in Stufen mit einem Anziehmoment von

9 Nm an. Setzvorgänge erfordern mindestens ein

einmaliges Nachziehen der Schrauben mit dem

gleichen Anziehmoment.

16) Wenn Sie die Leuchte an der dafür vorgesehen Stelle

positionieren, ist darauf zu achten, dass kein Druck auf

die Muffe C, das Kabel Aoder die Kabelverschraubung

Dausgeübt wird.

16) In Bereichen mit hoher Rutschgefahr empfehlen sich

Glasabdeckungen mit rutschhemmender Beschichtung

(ASC).

Abb. 1

pic. 1

Abb. 2

pic. 2

Abb. 3

pic. 3

Abb. 4

pic. 4

Abb. 5

pic. 5

Abb. 6

pic. 6

Kies (Drainage)

gravel (drainage)

Beton / concrete

Erdreich / soil

Lamp Replacement and Maintenance

Warning: Do not open luminaire while in operation or

while mains supply is switched on!

1) Switch off the mains electrical supply.

2) Remove cover and clean it with a suitable mild detergent.

Check gaskets for damage and replace if necessary.

Attention: In case a new cover is used make sure the

gasket also gets renewed.

3) Version with metal halide lamp:

Open CTA-holder M. By slight anti-clockwise rotation of

the lamp take it out of the lampholder. Insert new lamp

(do not pressure) and twist it clockwise until it snaps

into place.

Never touch lamp bulb with bare fingers!

WE-EF recommends to also exchange the drying agent

with each lamp exchange.

Version with LED-circuit board:

The version with LED-circuit board is generally main-

tenance-free. In case of problems please contact our

technical hotline.

4) Make sure that all gasket areas and threads are free of

dirt and moisture.

The assembly of the luminaire is done as described

under position 13) of the installation instruction.

Protect our environment: Discard used lamps in compliance

with the most recent environmental legislation.

Lampenwechsel und Wartung

Leuchtengehäuse nicht während des Betriebes öffnen!

1) Spannungsfreiheit der Anschlussleitung herstellen.

2) Abdeckung abnehmen und mit geeignetem Reinigungs-

mittel säubern. Dichtungen auf Funktionsfähigkeit über-

prüfen und ggf. austauschen.

Achtung: Bei Einsatz einer neuen Abdeckung ist in

jedem Fall eine neue Dichtung zu verwenden.

3) Version mit Halogen-Metalldampflampe:

CTA-Halter Maufklappen. Lampe durch leichtes Drehen

gegen den Uhrzeigersinn aus der Fassung nehmen.

Neue Lampe ohne Druck in die Fassung setzen und

im Uhrzeigersinn drehen bis sie spürbar einrastet.

Lampenkolben niemals mit bloßen Fingern berühren!

WE-EF empfiehlt bei jedem Lampenwechsel auch den

Austausch des Trockenmittel-Beutels.

Version mit LED-Platine:

Die Version mit LED-Platine ist weitgehend wartungs-

frei. Bei Problemen wenden sie sich bitte an unsere

Technische Hotline.

4) Stellen Sie sicher, dass alle Dichtflächen und Gewinde

frei von Schmutz und Feuchtigkeit sind.

Der Zusammenbau der Leuchte erfolgt wie unter Punkt

13) der Installationsanweisung beschrieben.

Für die Entsorgung der Lampe sind die zur Zeit gültigen

Umweltgesetze zu beachten.

Abb. 8

pic. 8

Abb. 7

pic. 7

Abb. 9

pic. 9

Abb. 10

pic. 10

ETC130_ETC140 GIMBAL_010613 / 006-1011

Technische Änderungen vorbehalten.

Technical specifications are subject to change.

WE-EF LUMIERE

France

Tel +33 4 74 99 14 44

Fax +33 4 74 99 14 40

info.france@we-ef.com

WE-EF ILLUMINAZIONE

Italy

Tel +39 02 90 09 23 54

info.italy@we-ef.com

WE-EF LIGHTING

United States of America

Tel +1 724 742 0030

Fax +1 724 742 0035

info.usa@we-ef.com

WE-EF LIGHTING

Australia

Tel +61 3 8587 0444

Fax +61 3 8587 0499

info.australia@we-ef.com

WE-EF LEUCHTEN

Germany

Tel +49 5194 909 0

Fax +49 5194 909 299

info.germany@we-ef.com

WE-EF HELVETICA

Switzerland

Tel +41 22 752 49 94

Fax +41 22 752 49 74

info.switzerland@we-ef.com

WE-EF LIGHTING

United Kingdom

Tel +44 844 880 5346

Fax +44 844 880 5347

info.uk@we-ef.com

WE-EF LIGHTING

Thailand

Tel +66 2 738 9610

Fax +66 2 175 2174

info.asiapacific@we-ef.com

www.we-ef.com

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels WE-EF Éclairage extérieur

WE-EF

WE-EF PIA240 LED Manuel utilisateur

WE-EF

WE-EF RMC320 LED Manuel utilisateur

WE-EF

WE-EF FLB141 1 LED Manuel utilisateur

WE-EF

WE-EF QRO359 LED Manuel utilisateur

WE-EF

WE-EF PLS420 LED Manuel utilisateur

WE-EF

WE-EF DLO229 LED Manuel utilisateur

WE-EF

WE-EF PIA230 LED Manuel utilisateur

WE-EF

WE-EF XRY324 LED Manuel utilisateur

WE-EF

WE-EF VLR110-AP LED Manuel utilisateur

WE-EF

WE-EF SLS400 LED Series Manuel utilisateur

WE-EF

WE-EF FLA441 LED Manuel utilisateur

WE-EF

WE-EF ZAT400 Series Manuel utilisateur

WE-EF

WE-EF LSP400 LED Series Manuel utilisateur

WE-EF

WE-EF CTY150 Manuel utilisateur

WE-EF

WE-EF OLV300 LED Series Manuel utilisateur

WE-EF

WE-EF PFL540 LED Manuel utilisateur

WE-EF

WE-EF LTM444 Manuel utilisateur

WE-EF

WE-EF ALP534 LED Manuel utilisateur

WE-EF

WE-EF MRY224 Manuel utilisateur

WE-EF

WE-EF RFL540-SE LED Series Manuel utilisateur

WE-EF

WE-EF ZFY230 LED Manuel utilisateur

WE-EF

WE-EF RFS500 LED Series Manuel utilisateur

WE-EF

WE-EF ASP500 LED Manuel utilisateur

WE-EF

WE-EF VFL530 Manuel utilisateur

Manuels Éclairage extérieur populaires d'autres marques

Sealey

Sealey LED37 Manuel utilisateur

nordlux

nordlux VEJERS Guide de l'utilisateur

SImx

SImx ELITE LED LHTC637 Manuel utilisateur

GEV

GEV CAROLINE 10833 Manuel utilisateur

NEBO

NEBO NEB-LSP-0020 Manuel utilisateur

Lindby

Lindby 9949029 Manuel utilisateur

HEPER

HEPER DOGO Side LW6048.585-US Instructions d'installation et d'utilisation

HEPER

HEPER LW8034.003-US Instructions d'installation et d'utilisation

Maretti

Maretti VIBE S 14.6080.04.A Manuel utilisateur

BEGA

BEGA 84 253 Manuel

HEPER

HEPER MINIMO Instructions d'installation et d'utilisation

LIGMAN

LIGMAN BAMBOO 3 Manuel utilisateur

Maretti

Maretti TUBE CUBE WALL 14.4998.04 Manuel utilisateur

Maxim Lighting

Maxim Lighting Carriage House VX 40428WGOB Manuel utilisateur

urban ambiance

urban ambiance UQL1273 Manuel utilisateur

TotalPond

TotalPond 52238 Manuel utilisateur

Donner & Blitzen

Donner & Blitzen 0-02661479-2 Manuel utilisateur

LIGMAN

LIGMAN DE-20023 Manuel utilisateur
