VOGELS WALL 1025 Manuel utilisateur

WALL 1020 WALL 1045

EN Mounting inruions

DE Montageanleitung

FR Consignes d’inallation

NL Montagevoorschri

ES Inrucciones de montage

IT Iruzioni di montaggio

PT Manual de montagem

EL Οδηγίες συναρμογής

SV Montageföreskrier

PL Inrukcja montażu

RU Инструкция по сборке и установке

CS Návod k montáži

SK Návod na montáž

HU Szerelési előírás

TR Montaj kılavuzu

RO Inrucţiuni de montaj

UK Вказівки по монтажі

BG Инструкции за монтаж

JA 設置の説明書

www.vogels.com for more information

WALL 1025

For inruion video,

scan QR-code.

WALL_1020_1025_1045_Mounting_Instr_V3.indd 1 19-06-13 17:54

DE - Wichtig Lesen Sie vor der Montage des Wandhalters zuer die

Warnhinweise auf der Rückseite der mitgelieferten Teilelie

(getrennte Karte).

FR - Important Avant de procéder au montage du support mural, lisez les

avertiements au dos de la lie de pièces fournie (ﬁche

séparée).

NL - Belangrijk Lees voordat u de wandeun beveigt de

waarschuwingen op de achterzĳde van de meegeleverde

onderdelenlĳ (aparte kaart).

ES - Importante Antes de montar el soporte de pared, lea las advertencias

al dorso de la lia de piezas suminirada (en una ﬁcha

aparte).

IT - Importante Prima di montare il siema di ﬁaggio a parete, leggere

le avvertenze sul retro dell’elenco dei pezzi forniti (scheda

separata).

PT - Importante Antes de montar o suporte de parede, primeiro leia as

advertências na parte de trás da lia de peças fornecida

(cartão separado).

EL - Σημαντικό Πριν από τη στερέωση της επίτοιχης βάσης, κατ’ αρχήν

διαβάστε τις προειδοποιήσεις στο οπισθόφυλλο του

παρεχόμενου καταλόγου εξαρτημάτων (ξεχωριστή κάρτα).

SV - Viktigt Före montering av väggfäet läser du varningarna på

baksidan av den medföljande artikellian (separat kort).

PL - Uwaga Przed montażem uchwytu ściennego przeczytać

orzeżenia na odwrocie doarczonej liy części

(oddzielna karta).

RU - Важно Перед началом монтажа настенного кронштейна

рекомендуется сначала прочитать предупреждения,

расположенные на обратной стороне прилагаемой

комплектации (на отдельном листе).

CS - Důležité Před montáží držáku na zeď si přečtěte upozornění na

zadní raně seznamu dílů (zvláštní karta).

SK - Dôležité Pred montážou náenného držiaka si najskôr prečítajte

výrahy na zadnej rane dodávaného zoznamu dielov

(samoatný hárok).

HU - Fontos A falitartó felszerelése elő olvaa el a mellékelt

alkatrészlia hátulján lévő ﬁgyelmeztetéseket (külön kártya).

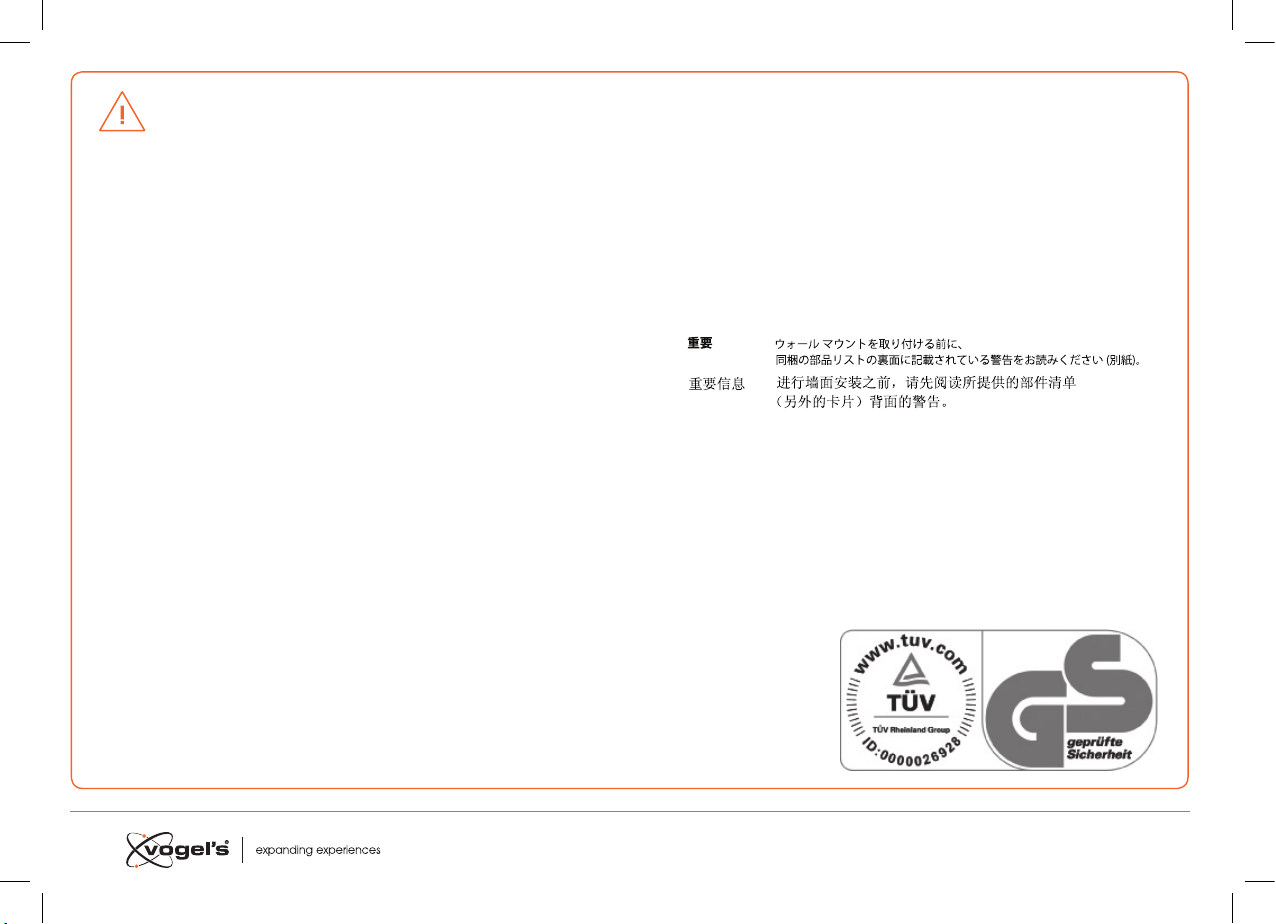

Important Before mounting the wall mount, ﬁrst read the warnings at the back of the supplied parts list

(separate card).

TR - Önemli Duvar montesini monte etmeden önce, (ayrı kart olarak)

verilen parça liesinin arkasında bulunan uyarıları okuyun.

RO - Important Înainte de a monta suportul de perete, citiţi toate

avertismentele de pe spatele liei de piese furnizate (foaie

separată).

UK - Важливо Перш ніж монтувати настінний кронштейн, прочитайте

попередження на звороті специфікації (окрема картка).

BG - Важно Преди монтиране на конзолата за стена, прочетете

предупрежденията на гърба на доставения списък с

части (отделна карта).

JA -

ZH -

WALL_1020_1025_1045_Mounting_Instr_V3.indd 2 19-06-13 17:54

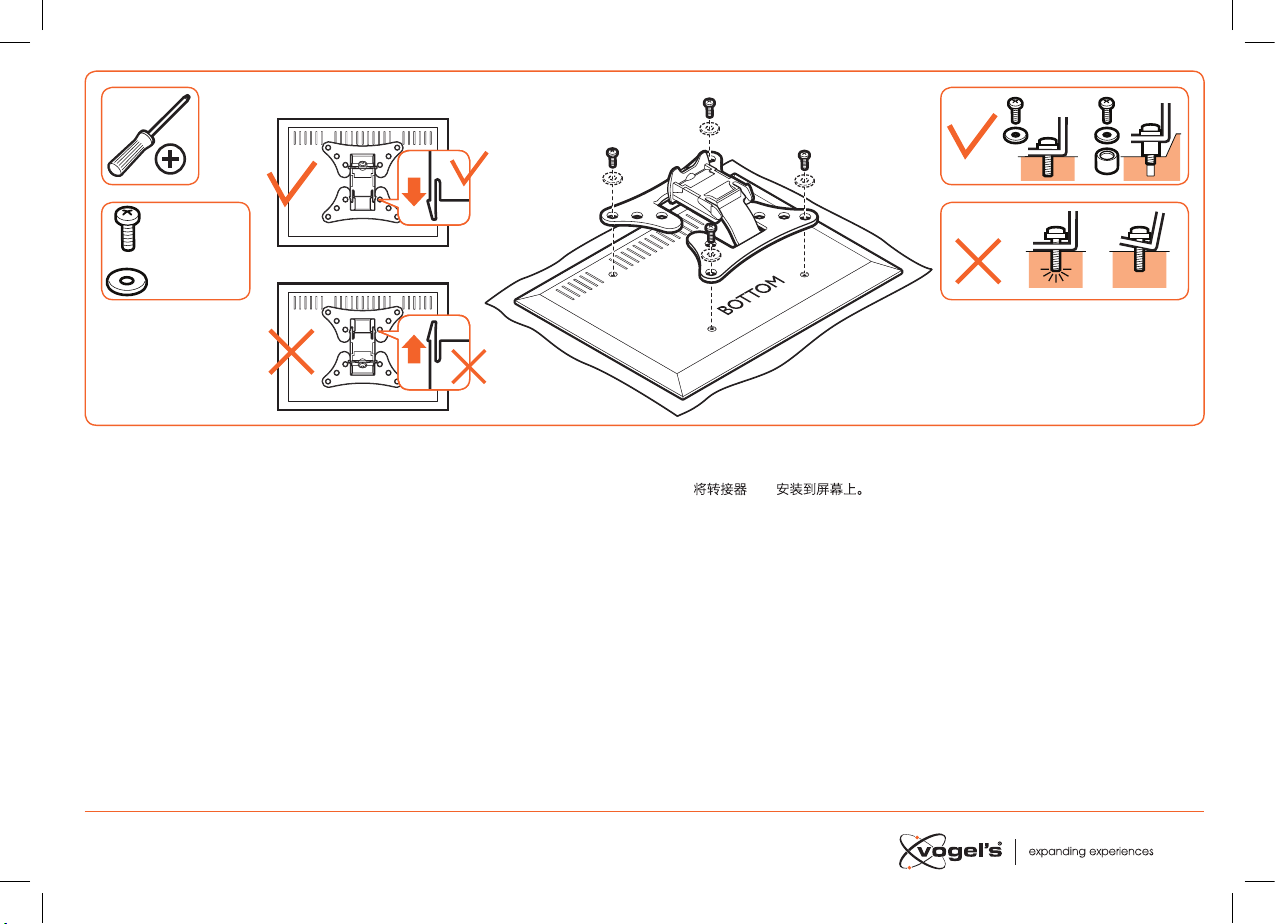

1 Mount the adapter (B) onto the screen.

DE - Bringen Sie den Adapter (B) am Bildschirm an.

FR - Montez l’adaptateur (B) sur l’écran.

NL - Beveig de adapter (B) aan het scherm.

ES - Monte el adaptador (B) en la pantalla.

IT - Montare l’adaatore (B) sullo schermo.

PT - Monte o adaptador (B) ao ecrã.

EL - Στερεώστε τον αντάπτορα (B) επάνω στην οθόνη.

SV - Montera adaptern (B) på skärmen.

PL - Przykręć łącznik (B) do odbiornika.

RU - Установите адаптер (B) на экран.

CS - Namontujte adaptér (B) na obrazovku.

SK - Namontujte adaptér (B) na obrazovku.

HU - Csavarozza az adaptert (B) a képernyőre.

TR - Adaptörü (B) ekrana monte edin.

RO - Montaţi piesa de legătură (B) pe ecran.

UK - Встановіть адаптер (B) на екран.

BG - Монтирайте адаптера (B) на екрана.

JA -

アダプター

(B)

をスクリーンに取り付ける。

ZH -

TV TV

G 1-2

TVTV

Optional

TV TV

G 1-2

TVTV

Optional

TV TV

G 1-2

TVTV

Optional

TV TV

G 1-2

TVTV

Optional

(B)

WALL_1020_1025_1045_Mounting_Instr_V3.indd 3 19-06-13 17:54

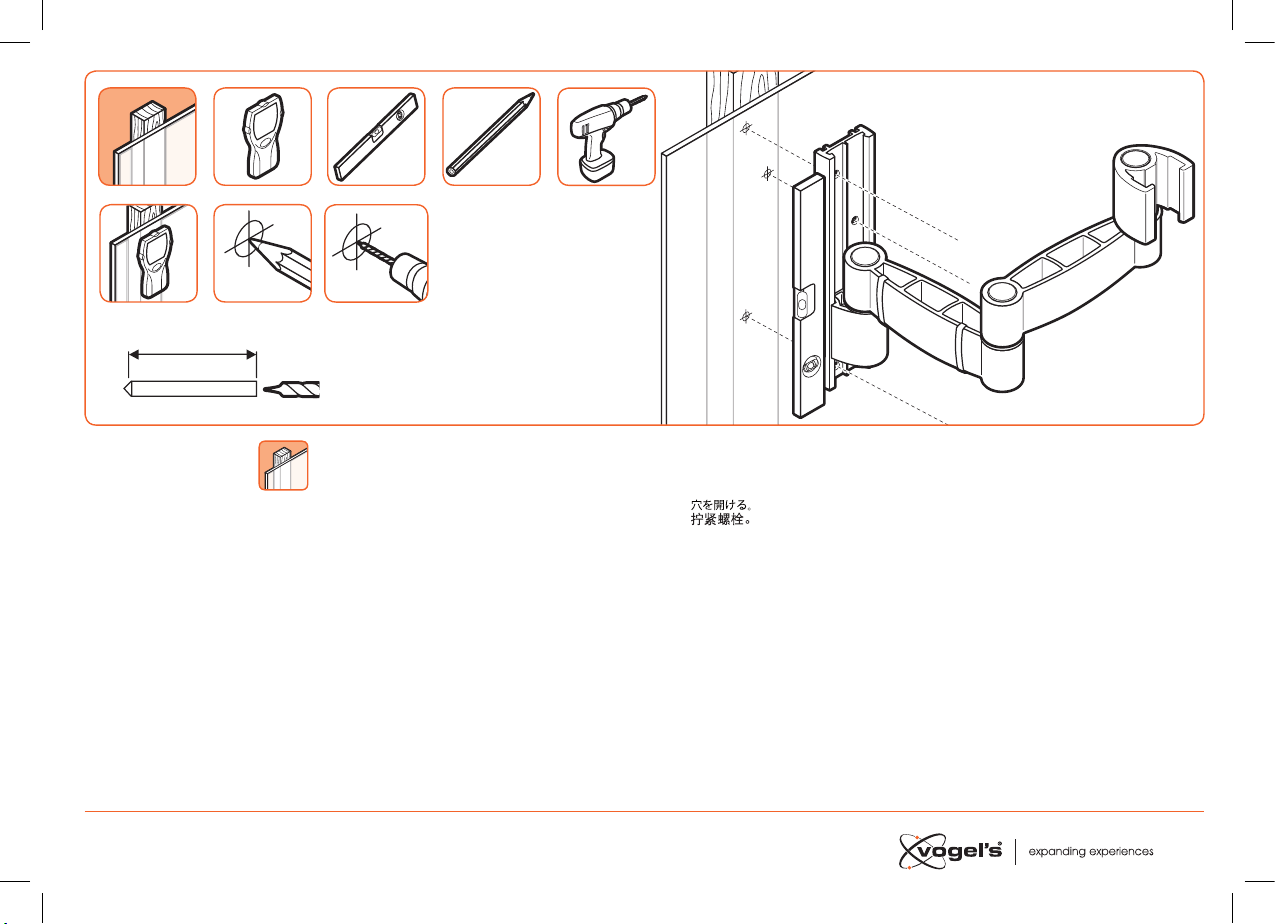

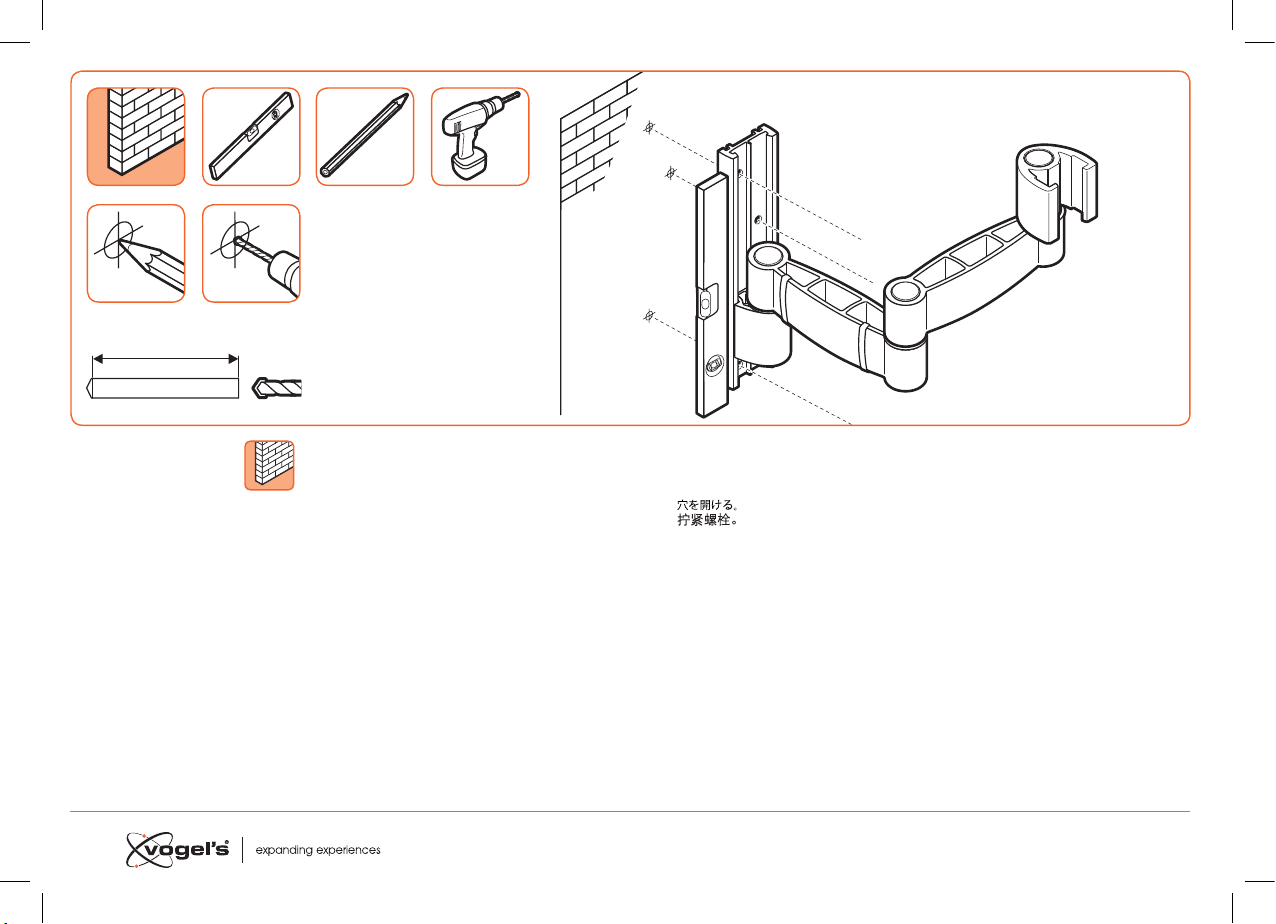

2 Drill the holes.

DE - Bohren Sie die Löcher.

FR - Forez les trous.

NL - Boor de gaten.

ES - Perfore los agujeros.

IT - Eseguire i fori con un trapano.

PT - Abra os orifícios.

EL - Ανοίξτε τις τρύπες.

SV - Borra hålen.

PL - Wywiercić otwory montażowe.

RU - Просверлить отверстия.

CS - Vyvrtejte díry.

SK - Vyvŕtajte diery.

HU - Fúrja ki a lyukakat.

TR - Delik açın.

RO - Daţi găurile.

UK - Висвердлите отвори.

BG - Пробийте отворите.

JA -

ZH -

70mm/2.8" ø 8mm

ø 5/16"

WALL_1020_1025_1045_Mounting_Instr_V3.indd 4 19-06-13 17:54

2 Drill the holes.

DE - Bohren Sie die Löcher.

FR - Forez les trous.

NL - Boor de gaten.

ES - Perfore los agujeros.

IT - Eseguire i fori con un trapano.

PT - Abra os orifícios.

EL - Ανοίξτε τις τρύπες.

SV - Borra hålen.

PL - Wywiercić otwory montażowe.

RU - Просверлить отверстия.

CS - Vyvrtejte díry.

SK - Vyvŕtajte diery.

HU - Fúrja ki a lyukakat.

TR - Delik açın.

RO - Daţi găurile.

UK - Висвердлите отвори.

BG - Пробийте отворите.

JA -

ZH -

60mm/2.5" ø 3mm

ø 1/8"

WALL_1020_1025_1045_Mounting_Instr_V3.indd 5 19-06-13 17:54

3 Screw the wall mount (A) onto the wall.

DE - Schrauben Sie den Wandhalter (A) an die Wand.

FR - Viez le support mural (A) sur le mur.

NL - Schroef de wandeun (A) op de muur.

ES - Atornille el soporte de pared (A) a la pared.

IT - Avvitare la piara (A) alla parete.

PT -

Aparafuse o suporte de parede (A) à parede.

EL - Βιδώστε την επίτοιχη βάση (A) επάνω στον τοίχο.

SV - Skruva fa väggfäet (A) på väggen.

PL - Przykręć uchwyt ścienny (A) do ściany.

RU - Прикрутите настенный кронштейн (A) к стене.

CS - Náěnnou jednotku (A) namontujte na ěnu.

SK - Náennú montáž (A) priskrutkujte na enu.

HU - Csavarozza a fali tartót (A) a falra.

TR - Duvar ayaklığını (A) duvara vidalayın.

RO - Înşurubaţi suportul de perete (A) pe perete.

UK - Пригвинтіть настінний кронштейн (A) до стіни.

BG - Завийте с винтове стойката за стена (A) върху стената.

JA -

ウォールマウント

(A)

を壁にネジ止めする。

ZH - (A)

WALL_1020_1025_1045_Mounting_Instr_V3.indd 6 19-06-13 17:54

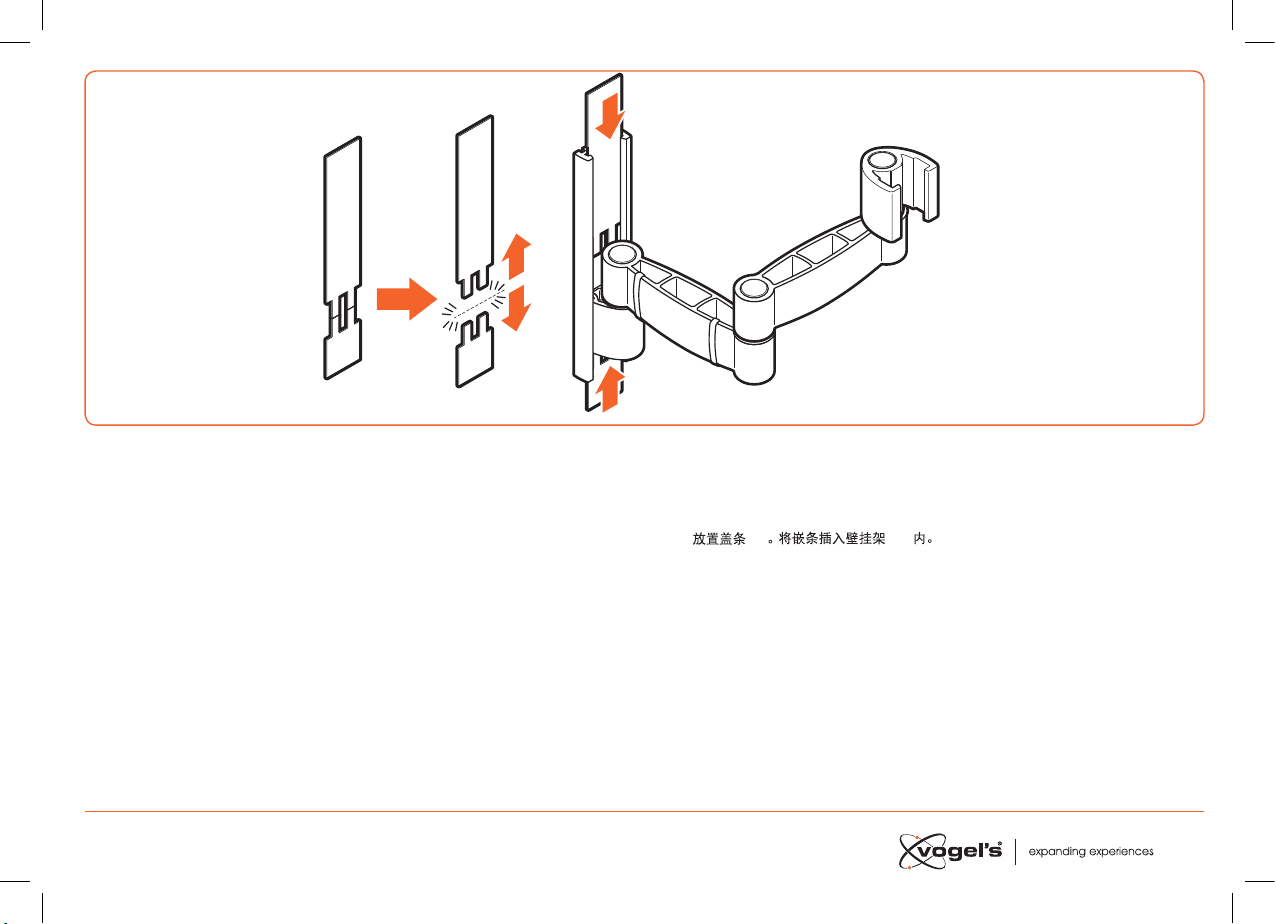

4 Place the cover strip (Q).

Slide the strip into the wall mount (A).

DE - Bringen Sie die Abdeckleie (Q) an. Schieben Sie die Leien in den

Wandhalter (A).

FR - Meez la languee de couverture (Q) en place. Faites glier la languee dans le

support mural (A).

NL - Plaats de afdekrip (Q). Schuif de rip in de wandeun (A).

ES - Coloque la tira de cubierta (Q). Deslice la tira en el soporte de pared (A).

IT - Posizionare la riscia di copertura (Q). Far scivolare la aa nella piara a

parete (A).

PT - Coloque a tira de cobertura (Q). Deslize a tira para o suporte de parede (A).

EL - Τοποθετήστε τη λωρίδα κάλυψης (Q). Σύρετε τη λωρίδα μέσα στην επίτοιχη βάση (A).

SV - Placera täckplaan (Q). Skjut in skenan i väggfäet (A).

PL - Zamontować pasek osłonowy (Q). Wsuń pasek w uchwyt ścienny (A).

RU - Разместить защитную планку (Q). Вставьте планку в настенный кронштейн (A).

CS - Umíěte krycí deičku (Q). Zasuňte lišty do náěnné jednotky (A).

SK - Nasaďte krycí pásik (Q). Zasuňte pás do náennej montáže (A).

HU - Helyezze el a takarólapokat (Q). Csúsztaa a takarólapot a fali tartóba (A).

TR - Kaplama şeridini (Q) yerleştirin. Şeridi, duvar ayaklığına (A) geçirin.

RO - Aşezaţi banda de acoperire (Q). Glisaţi banda în suportul de perete (A).

UK - Надіньте накладку (Q). Вставте накладку в настінний кронштейн (A).

BG - Поставете защитната планка (Q). Плъзнете планката в стойката за стена (A).

JA -

カバーストリップ

(Q)

を取り付ける。

ストリップをウォールマウント

(A)

にスライドします。

ZH -

(A)

(Q)

WALL_1020_1025_1045_Mounting_Instr_V3.indd 7 19-06-13 17:54

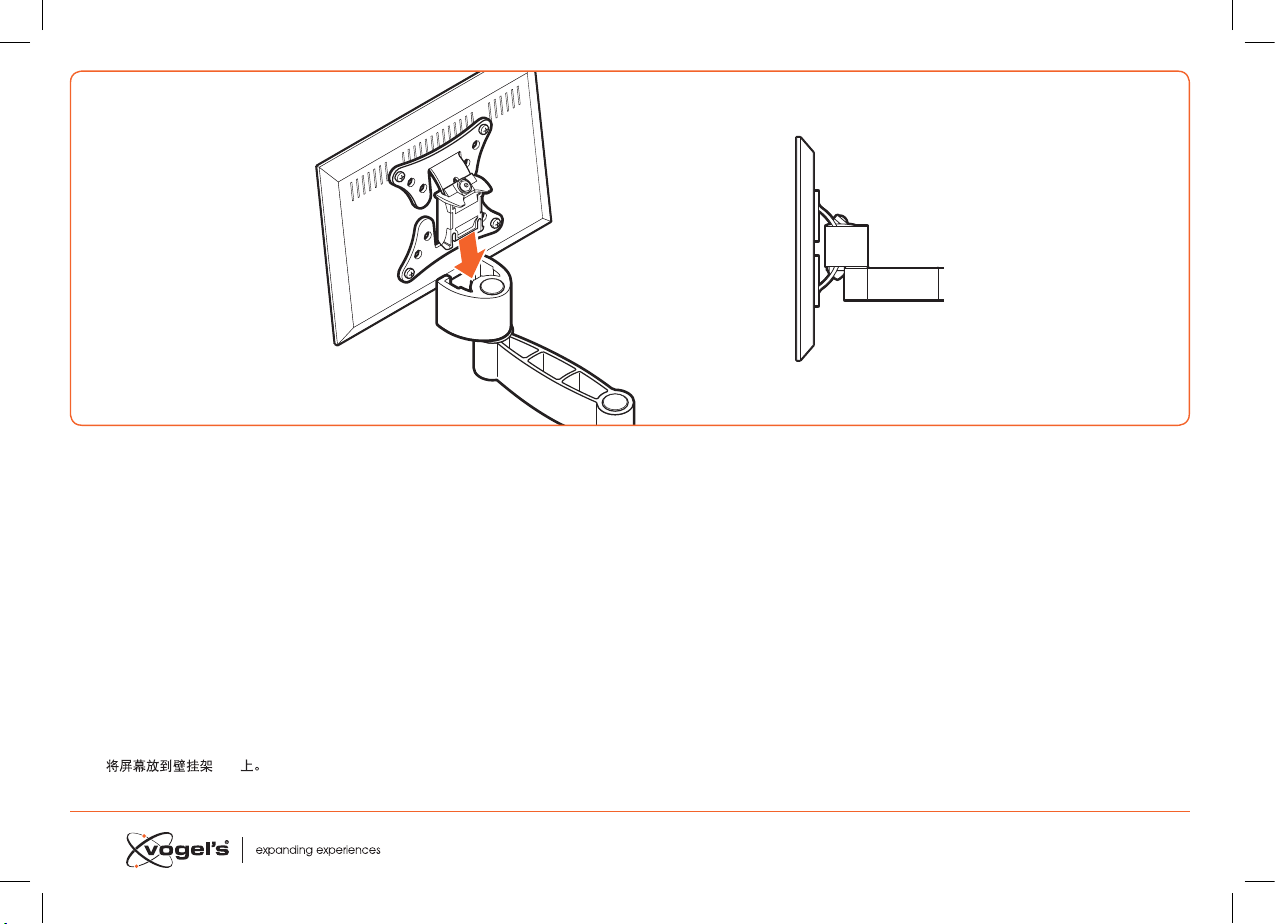

5 Place the screen onto the wall mount (A).

DE - Stellen Sie den Bildschirm auf den Wandhalter (A).

FR - Placez l’écran sur le support mural (A).

NL - Plaats het scherm op de wandeun (A).

ES - Coloque la pantalla en el soporte de pared (A).

IT - Inallare lo schermo nella piara a parete (A).

PT - Coloque o ecrã no suporte de parede (A).

EL - Τοποθετήστε την οθόνη επάνω στην επίτοιχη βάση (A).

SV - Placera skärmen på väggfäet (A).

PL - Umieść odbiornik na uchwycie ściennym (A).

RU - Разместите экран на настенном кронштейне (A).

CS - Obrazovku nasaďte na náěnnou jednotku (A).

SK - Obrazovku pripevnite na náennú montáž (A).

HU - Helyezze a képernyőt a fali tartóra (A).

TR - Ekranı duvar ayaklığına (A) vidalayın.

RO - Puneţi ecranul pe suportul de perete (A).

UK - Встановіть екран на настінний кронштейн (A).

BG - Поставете екрана върху стойката за стена (A).

JA -

スクリーンをウォールマウント

(A)

に取り付ける。

ZH - (A)

WALL_1020_1025_1045_Mounting_Instr_V3.indd 8 19-06-13 17:54

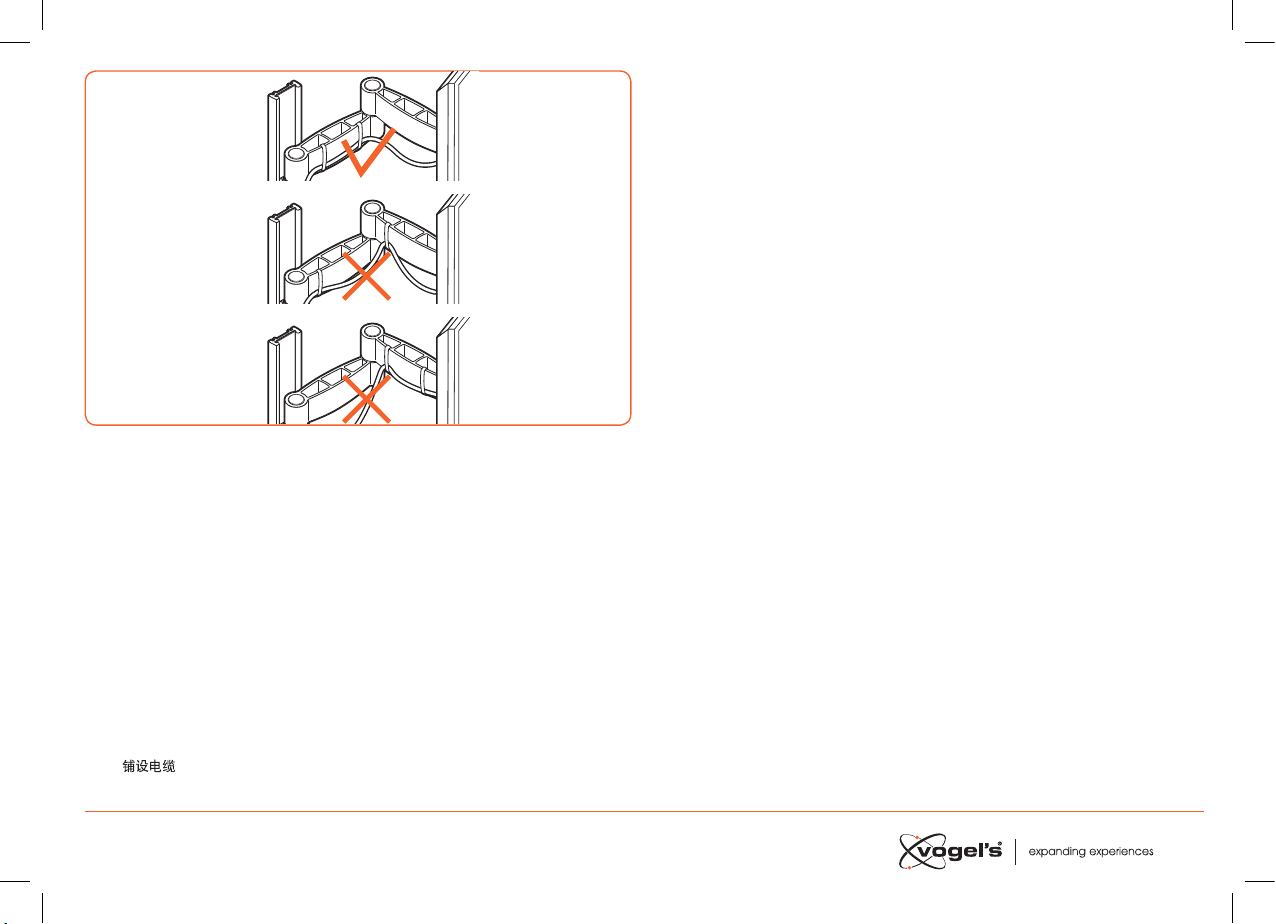

• Guide the cables.

DE - Verlegen Sie die Kabel.

FR - Guidez les câbles.

NL - Leid de kabels langs de eun.

ES - Guíe los cables.

IT - Guidare i cavi.

PT - Pae os cabos.

EL - Περάστε τα καλώδια.

SV - Dra kablarna.

PL - Poprowadź kable.

RU - Проведите кабели.

CS - Zaveďte kabely.

SK - Vedenie káblov.

HU - Vezee el a kábeleket.

TR - Kabloları yerleştirin.

RO - Orientaţi cablurile.

UK - Проведіть кабелі.

BG - Прекарайте кабелите.

JA -

ケーブルを巻きつける。

ZH -

WALL_1020_1025_1045_Mounting_Instr_V3.indd 9 19-06-13 17:54

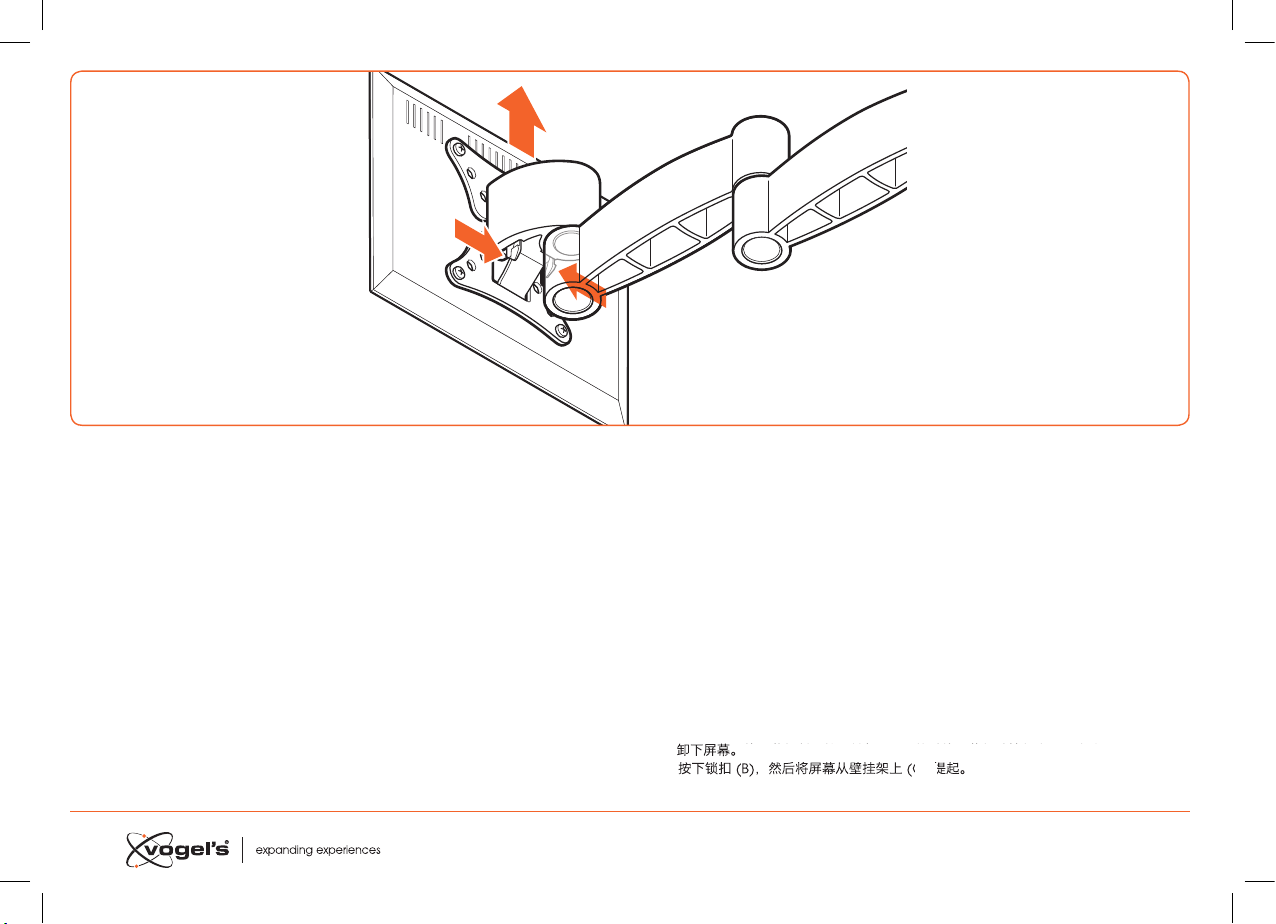

• Remove the Screen.

Press the tabs (B) and lift the screen from the wall mount (A).

DE - Entfernen Sie den Bildschirm.

Drücken Sie die Laschen (B) und heben Sie den Bildschirm vom Wandhalter (A).

FR - Déposez l’écran.

Appuyez sur les onglets (B) et soulevez l’écran de son support mural (A).

NL - Verwĳder het scherm.

Druk op het uitekende gedeelte (B) en til het scherm van de wandeun (A).

ES - Retire la pantalla.

Presione las peañas (B) y levante la pantalla del soporte de pared (A).

IT - Rimuovere lo schermo.

Premere le linguee (B) e sollevare lo schermo dal supporto a parete (A).

PT - Remova o ecrã.

Preione as patilhas (B) e levante o ecrã do suporte de parede (A).

EL - Αφαιρέστε την οθόνη.

Πιέστε τα πτερύγια (B) και ανασηκώστε και βγάλτε την οθόνη από το επίτοιχο

στήριγμα (A).

SV - Ta bort skärmen. Tryck på ﬂikarna (B) och ly skärmen från väggfäet (A).

RU - Снимите экран.

Прижмите ушки (B) и снимите экран с настенного кронштейна (A).

CS - Odmontujte obrazovku.

Stiskněte západky (B) a zvedněte obrazovku z náěnné jednotky (A).

SK - Odránenie obrazovky.

Stlačte západky (B) a obrazovku vytiahnite z náenného držiaka (A).

HU - Vegye le a képernyőt.

Nyomja be a füleket (B), és emelje le a képernyőt a fali tartóról (A).

TR - Ekranı çıkarın.

Tırnaklara (B) baırın ve ekranı duvar ayaklığından (A) kurtarın.

RO - Demontaţi ecranul.

ÎApăsaţi clemele (B) şi ridicaţi ecranul de pe suportul de

perete (A).

UK - Зніміть екран.

Натисніть вушка (B) та зніміть екран з настінного

кронштейна (A).

BG - Махнете екрана.

Натиснете пластините (B) и повдигнете екрана от конзолата за стена (A).

JA -

スクリーンを取り外す。

タブ

(B)

を押して、スクリーンをウォールマウント

(A)

から持ち上げる。

ZH -

(A)

WALL_1020_1025_1045_Mounting_Instr_V3.indd 10 19-06-13 17:54

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels VOGELS Support et étagère

VOGELS

VOGELS PFF7810 Manuel utilisateur

VOGELS

VOGELS EFF 1140 - BLACK PACKAGING STICKER Manuel utilisateur

VOGELS

VOGELS EFW 8145 Manuel utilisateur

VOGELS

VOGELS W50610 Manuel utilisateur

VOGELS

VOGELS EFW 8125 Manuel utilisateur

VOGELS

VOGELS THIN 345 Manuel utilisateur

VOGELS

VOGELS EFA 8825 Manuel utilisateur

VOGELS

VOGELS WALL 2125 Manuel utilisateur

VOGELS

VOGELS PPC 1500 Manuel utilisateur

VOGELS

VOGELS TVM 5440 Series Manuel utilisateur

VOGELS

VOGELS THIN RC 35 Manuel utilisateur

VOGELS

VOGELS EFW 8405 Manuel utilisateur

VOGELS

VOGELS PFA 9134 Manuel utilisateur

VOGELS

VOGELS TVM 5405 Series Manuel utilisateur

VOGELS

VOGELS UNIVERSAL Series Manuel utilisateur

VOGELS

VOGELS VFW 465 - MOUNTING Manuel utilisateur

VOGELS

VOGELS PUC 1045 Manuel utilisateur

VOGELS

VOGELS WALL 3115 Manuel utilisateur

VOGELS

VOGELS PFW 6850 Manuel utilisateur

VOGELS

VOGELS COMPOSE CFAE 140 RC Guide de référence

VOGELS

VOGELS EFW 6105 Manuel utilisateur

VOGELS

VOGELS PPA 370 Manuel utilisateur

VOGELS

VOGELS SoundMount NEXT 8365 Manuel utilisateur

VOGELS

VOGELS PPC 1030 Manuel utilisateur

Manuels Support et étagère populaires d'autres marques

Salamander

Salamander Acadia AC/W/L400/WH Manuel utilisateur

Fohhn

Fohhn VAT-09 Guide de l'utilisateur

ricoo

ricoo FS0522 Manuel utilisateur

AMSOIL

AMSOIL BMK-22 Guide rapide

Kargo Master

Kargo Master 48220 Manuel utilisateur

Milestone AV Technologies

Milestone AV Technologies SIMPLICITY SLF2 Manuel utilisateur

ricoo

ricoo S1222 Manuel utilisateur

Ready-Set-Mount

Ready-Set-Mount RSMCM602 Manuel utilisateur

VidaBox

VidaBox VB MNT FFS2 Manuel utilisateur

Welch Allyn

Welch Allyn 48960 Manuel utilisateur

Arkon

Arkon CM035-ST-2 Manuel utilisateur

PROEL

PROEL PLWIN60C Manuel utilisateur

Agilent Technologies

Agilent Technologies E2609B Manuel utilisateur

Mustang

Mustang MV-ARM4 Manuel utilisateur

Mounting Solutions

Mounting Solutions WRM-320 Manuel utilisateur

Pyle

Pyle PMKSPAD1 Manuel utilisateur

ShelterIt

ShelterIt 21208 Manuel utilisateur

SPL

SPL RackPack?4 1040 Manuel utilisateur
