Vivotek MD8562 Manuel utilisateur
MD8562/8562D
P/N:625015501G Ver1.1
Copyright 2011 VIVOTEK INC. All rights reserved.
c
2MP .Vandal-proof .Mobile Surveillance
SW - 131
Svenska
Stäng av strömmen till
nätverkskameran om det skulle ryka
om den eller lukta konstigt.
Kontakta din återförsäljare om sådan
händelse inträffar.
Se din användarmanual för
drifttemperatur.
Varning innan installation
Placera inte nätverkskameran på
ostadiga ytor.
Rör inte nätverkskameran när den
åskar.
Tappa inte nätverkskameran.Sätt inte in några föremål i
nätverkskameran såsom t.ex. nålar.
SW - 132
Programvaru-CD
Snabbinstallationsguide /
Garantikort
Skruvmejsel
Riktningsetikett
Jord / Skruvar
5
1
0
0
0
0
2
1
0
G
Paketinnehåll
1
Kiselsyragel / RJ45 hon/
honkontakt
(PoE) Allmän I/O terminalblock
(Med nätsladd)
Ethernet 10/100 RJ45-kontakt
Mikrofon in (rosa)
Elkontaktuttag (svart)
MD8562 MD8562D
SW - 133
Svenska
VIKTIGT!
Håll MAC-adressen i minnet
innan du monterar kameran.
Hål för skruvar
Fysisk beskrivning
2
Sedd inifrån
Sedd utifrån
Lins
Fack för SD/SDHC
minneskort
Kappslingklass: IP67
Återställningsknapp
Statuslysdiod
SW - 134
Demontera först kupolens kåpa från kameran med den medföljande skruvmejseln. Sätt i Ditt Mi-
croSD/SDHC minneskort om så erfordras.
Följ sedan stegen nedan för att montera kameran antingen under taket eller på väggen:
1. Fäst den medföljande borrmallen på takets/väggens yta.
2. Borra 3 fästhål genom de 3 markerade cirklarna. Slå sedan in pluggarna i hålen med en ham-
mare om nödvändigt.
3. Denna nätverkskamera kan monteras med kabeln som går igenom taket/väggen från sidan.
Om du vill mata kabeln genom taket/väggen borra ett hål A till kabeln som visas på bilden. om
kabeln går genom sidan till kupolhöljet, avlägsna plasthöljet (B).
4. Sätt skruvar i de tre hålen i kamerafästet och dra fast dem i de borrade hålen med en skruvmej-
sel.
1
2
3
4
A
B
A
Kupolhölje
Installation av hårdvara
3
Manipuleringssäker skruv
Kamerans undersida
Plasthölje
Takmontering
SW - 135
Svenska
1
2
B
A
3
4
Väggmontering
Anslutning av jordledningen
Som visas i guren nedan fäst sidan av den medföljande jordade ledningen till skruvhålet, trä led-
ningen och fast den andra änden till en kopplingsdosa eller jordad ledare.
VIKTIGT!
Drag åt skruvarna hår för att
hindra fukt att tränga in.
SW - 136
Allmän anslutning (utan PoE) (MD8562D)
Nätverksplacering
4
POWER C
OLLIS
ION
LINK
RE
CEIVE
PARTITION
12345
2
3
Ethernetväxel
1
1. Om du har externa DI-enheter skall anslutningen göras till en distributionsenhet.
2. Använd medföljande RJ45 hon/honkontakt till att ansluta nätverkskameran till en strömbrytare.
Använd korskabel kategori 5 för direktanslutning till en dator.
3. Anslut elkontakten från nätverkskameran till ett eluttag.
+ : Digital utgång
- : Digital ingång
SW - 137
Svenska
POWER C
OLLIS
ION
LINK
RE
CEIVE
PARTITION
12345
POWER C
OLLIS
ION
LINK
RECEIVE
PARTITION
12345
Power over Ethernet (PoE) (MD8562)
När du använder en kontakt utan PoE
Använd en PoE-ströminjektor (valbart) för att ansluta mellan nätverkskameran och en kontakt
utan PoE.
När du använder PoE-aktiverad kontakt
Nätverkskameran är PoE-kompatibel och tillåter sändning av ström och data via en enda
Ethernet-kabel. Se följande bild för att ansluta nätverkskameran till PoE-aktiverad kontakt via
Ethernet-kabel.
PoE-kontakt
PoE-ströminjektor
(valbart)
kontakt utan PoE
NOTERA:
Denna utrustning får endast anslutas till
PoE nätverk utan att dirigeras till externa
anläggningar.
SW - 138

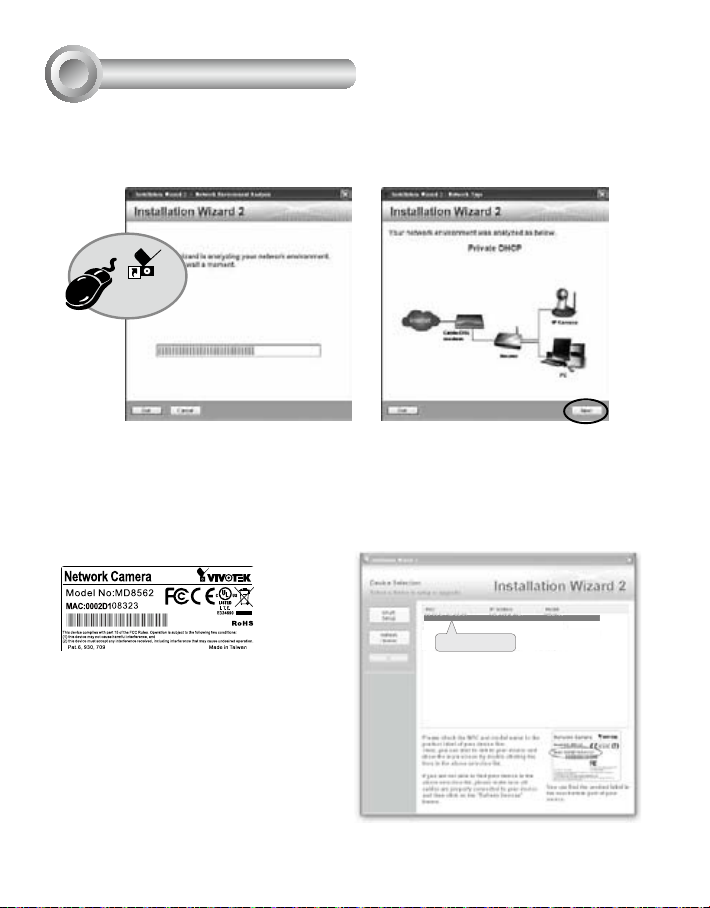

1. Installera “Installation Wizard 2” från katalogen för programvarufunktion från CD-skivan.
2. Programmet kommer att utföra analyser på din nätverksomgivning. Efter att ditt nätverk har
analyserats, klicka på knappen “Next” för att fortsätta programmet.
0002D108323
00-02-D1-10-83-23 192.168.5.151 MD8562
Installation
Wizard 2
Tilldela IP-adress
5
3. Programmet kommer att söka efter VIVOTEK videomottagare, videoservrar eller nätverk-
skameror på samma LAN.
4. Efter en kort sökning, kommer huvudfönstret för installationen att dyka upp. Dubbel klicka
på MAC adressen som matchar den som är tryckt på kameraetiketten eller S/N numret på
förpackningsetiketten för att öppna en webbläsarsession med nätverkskameran (Network
Camera).
SW - 139
Svenska
För vidare installation, se användarmanualen på CD-skivan.
Klar att använda
6
Justera visningsvinkeln
90°
1
2
Justera linsen
7
Lossa skruvarna (ta inte bort
dem) på sidorna till linsmodulen.
Justera linsen till önskad
siktvinkel som visas på höger
sida.
När detta är gjort, dra åt
skruvarna så att linsen
orientering är xerad och tål
stötar och vibrationer.
1. En webbläsarsession med nätverkskameran bör föranleda enligt nedan.
2. Du bör kunna se live video från din kamera. Du kan också installera mjukvaran med 32-
kanaler för inspelning från cd:n i en utbyggnad som består av era kameror. För installation-
sdetaljer, se till dess relaterade dokument.
