Vivotek IP7361 Manuel utilisateur

SC-25

中文(简体)

安装警告

如果发生上述情况请联系您的经

销商。

工作温度请参考用户手册。

如果网络摄像头冒烟或有异常气味，

请立即关闭。

闪电时不要接触网络摄像头。

切勿将网络摄像头放置在不稳定的表

面上。

切勿使网络摄像头坠落。

切勿在网络摄像头中插入任何物体，

如针状物等。

SC-26

检查包装内容

软件CD

IP7361附加RJ45缆线

快速安装向导

防水接头(备用)

校正贴纸/防潮包

壁挂脚架

遮光板

电源适配器

RJ45缆线的防水接头

RJ45

保修卡

SC-27

中文(简体)

物理描述

红外线LED

镜头

光线传感器

电源线插槽

标准I/O接线端子重置按钮

状态LED指示灯

SD/SDHC卡插槽

RJ45缆线

SC-28

1. 将校正贴纸固定在墙壁上。在墙面上钻四个孔洞。然后将塑胶锚钉敲入导孔中，并以随附的螺丝

锁附挂版。

2. 以两个螺丝将ㄇ型支架锁附至网路摄影机侧边。

3. 将RJ45缆线穿过壁挂脚架前端开口。(如欲外接诸如感应器或警报等装置，请参考下页的组装步

骤)

4. 打开镜头盖。

5. 推弹簧卡榫，并将支架勾入壁挂脚架的沟槽中。

6. 将脚架另一侧的两个螺丝锁紧。

7. 将脚架挂于挂版上。

8. 以随附的螺丝固定壁挂脚架。

9. 调整脚架的方向，瞄准欲拍摄的区域。

硬件安装

SC-29

中文(简体)

防水接头

1电源+12V

2数字输出

3数字输入

4接地

5AC 24V

6AC 24V

7RS485 +

8RS485 -

1外部麦克风输入

2接地

3音频输出

4接地

87654321

4321

1. 如上所示，将防水接头组件拆卸成(A) ~ (E)。

2. 打开网路摄影机的背盖。

3. 移除网路摄影机底部的橡胶，并锁紧螺母(A)。

4. 如需额外供电给外部装置，如下图所示，请将电源线穿过壁挂脚架及防水接头(E --> D --> B -->

A)。然后将电源线连上插孔。注意：在密封塞(B)上有7个导孔，最大且侧边有缝隙的孔为电源线专

用。

5. 如欲外接诸如感应器或警报等装置，如下图所示，请将缆线穿过壁挂脚架及防水接头(E --> D --> B

--> A)。接着参照针脚定义，从一般I/O端子接线排进行接线。注意：建议使用2.0~2.8mm的缆线。

6. 将密封塞(B)推入外罩(D)。

7. 将密封塞条(C)塞入密封塞(B)上空的孔中以确实杜绝水气。

8. 锁紧密封螺母(E)。

防水接头组件

密封塞条(C)

外罩(D)

密封螺母(E)

密封塞(B)

螺母(A)

针脚定义

组装步骤

(E)

(D)

(B)

(A)

(C)

(B)

(D)

(E)

SC-30

组装线缆

(D) (B)

(C)

(A)

(E)

防水接头组件

螺母(C)

外罩(D)

垫片(E)

密封塞(B)

密封螺母(A)

RJ45线缆尺寸(单位：mm)

准备一条以太网线缆并撕除

部分外鞘。

将外罩嵌入螺母。将密封塞嵌入外罩。

将撕除部分外鞘的以太网线

缆穿过密封螺母与外罩。

用RJ45插头钳住缆线。将RJ45插头推入外罩，然后

旋紧密封螺母。

将垫片贴合至外罩前端。

组装步骤

建议线缆规格：24AWG (0.51mm)

连接乙太网路缆线与RJ45缆线，并将接头锁紧。

RJ45线缆接头

SC-31

中文(简体)

网络连线

以太网供电(PoE)

使用非PoE交换机时

使用PoE馈电器(可选)连接摄像头和非PoE交换机。

使用支持PoE的交换机时

该摄像头支持PoE，允许电力和数据通过以太网线缆进行传输。参阅下图，通过以太网线缆将摄像

头与PoE交换机相连接。

POWER COLLISION

LINK

RECEIVE

PARTITION

12345

非PoE交换机

PoE馈电器

(可选)

POWER COLLISION

LINK

RECEIVE

PARTITION

12345

PoE交换机

SC-32

1. 运行软件CD中Software Utility(软件实用工具)目录下的“安装向导”。

2. 程序将会对您的网络环境进行分析。分析完网络后，请单击“下一步”按钮以继续运

行程序。

3. 程序将搜索同一局域网中的VIVOTEK视频接收器、视频服务器或网络摄像头。

4. 搜索完毕后将弹出主安装窗口。单击与产品底部卷标相对应的MAC序号，将Internet

Explorer连接至网络摄像头。

0002D17151CD

Model No.: IP7361

P/N: 100043690G

F/W Ver.: 0100d

CARTON O F NO. 01

MADE IN TAIWAN

Q'ty: 1 PCS

EAN: 4712123671550

S/N: 0002D17151CD

0002D17151CD

00-02-D1-07-25-8A 192.168.5.151 IP7361

Installation

Wizard 2

分配IP地址

SC-33

中文(简体)

有关摄像头配置的更多信息，请参阅软件CD上的用户指南。

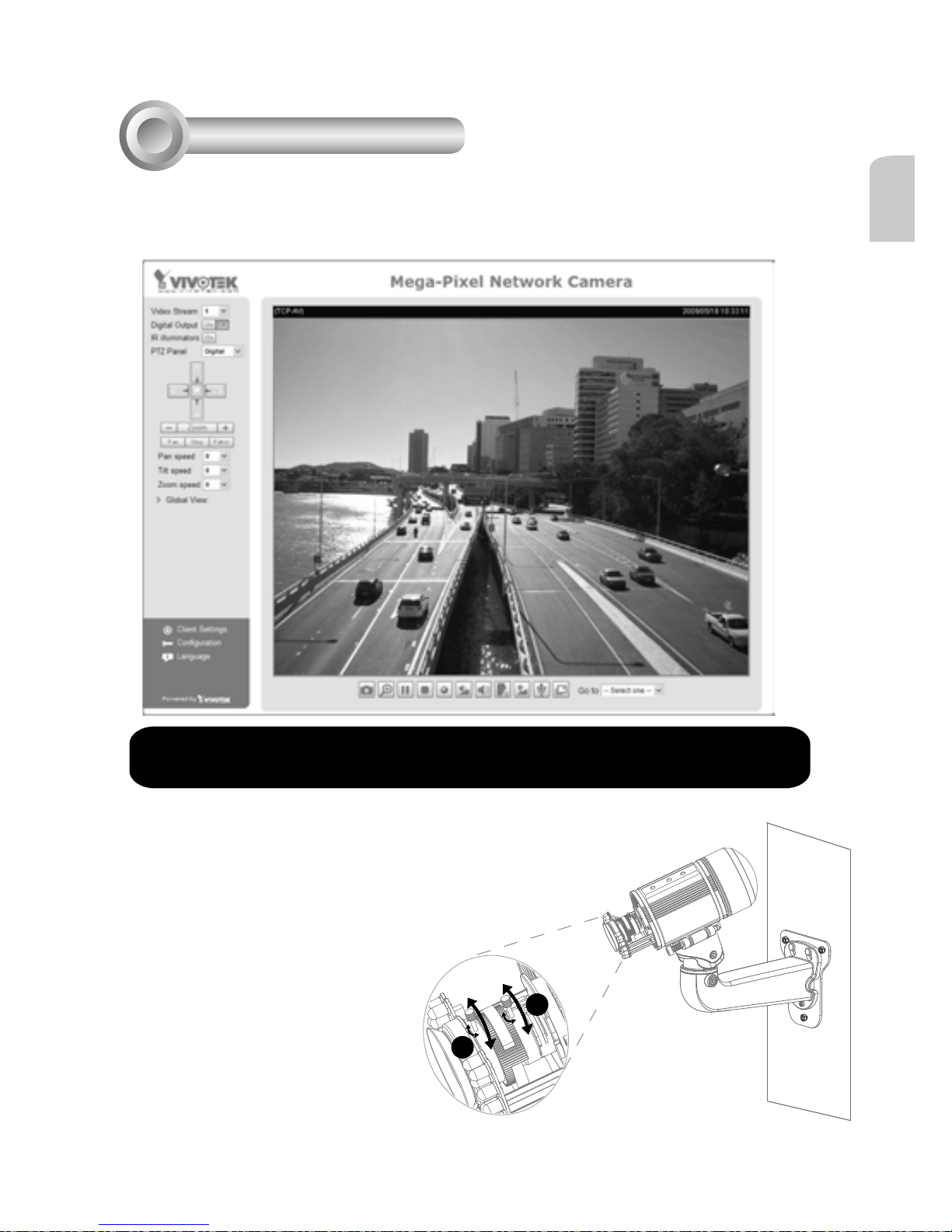

准备使用

1. 从网上访问该网络摄像头。

2. 通过网络浏览器或录制软件撷取视频。

3. 拧松缩放控制器以调整缩放倍数。完成

后，拧紧缩放控制器。

4. 拧松焦点控制器以调整焦距范围。完成

后，拧紧焦点控制器。

∞
