Vivotek FD8166 Manuel utilisateur

JP - 31

日本語

このような場合が生じたら、お買い求めになった

販売店にご連絡ください。

ネットワークカメラを水気のあるところに

置かないでください。ネットワークカメラ

が濡れたら、直ちに電源をオフにしてくだ

さい。

煙や異常なにおいに気が付いたら、直ちにネッ

トワークカメラの電源を切ってください。

ネットワークカメラを湿度が高くなるとこ

ろに設置しないでください。

このような場合が生じたら、お買い求めになっ

た販売店にご連絡ください。

インストール前の注意

ネットワークカメラに針のような物を差し込ま

ないでください。

不安定な場所にネットワークカメラを置かない

でください。

雷が鳴っている時は、ネットワークカメラ

に触れないでください。

JP - 32

ねじ

FD8166

クイックインストールガイド / 保証書ソフトウェアCD

パッケージ内容の確認

注：

ケーブルは全てユーザー側で準備します。CAT5使用UTPまたはそ

れ以上の等級のケーブルを使用してください。イーサネットケーブル

取り回し用の、最大ケーブル径は5.2mmです。

焦点調節工具

JP - 33

日本語

外側ビュー

構造の説明

ケーブルを底部から通す場合は、スライドカバーはそのままにして、天井または

壁の穴に通します。

リリースタブ

DI+ DI-

最大40V

スライドカバー

デジタル入力

レンズ

角度調節ネジ

リセットボタン

ネジスロット

内側ビュー

RJ-45ソケット

側面図

MicroSD/SDHC/

SDXC

カードスロット

JP - 34

ハードウェア･インストレーション

ドームカバーの取り外し

1. 片手でカメラ底部を、もう一方の手でドームカバー

を持ちます。リリースボタンを押します。

2. ドームカバーを外します。

3. 天井や壁の穴ではなく、カメラ側面からケーブルを

取り込む場合は、スライドカバーを取り外してくださ

い。 1

半円形切り欠き

リリースタブ

スライドカバー

0002D10766AD

1. カメラ設置前にMACアドレスをメモしてください。

重要

イーサネットケーブルは、張力緩和ブーツのない物を使用す

るようお勧めします。ケーブルに付属している場合は取り外

してください。

張力緩和ブーツ

注：

2. カメラに装着されたレンズのタイプは、モデル名のサフ

ィックスを確認できます：

装着可能なレンズはF2：2.8mm、F3:3.6mm、F6

：6mmです。焦点距離が短いほど、視野が広くなり

ます。

JP - 35

日本語

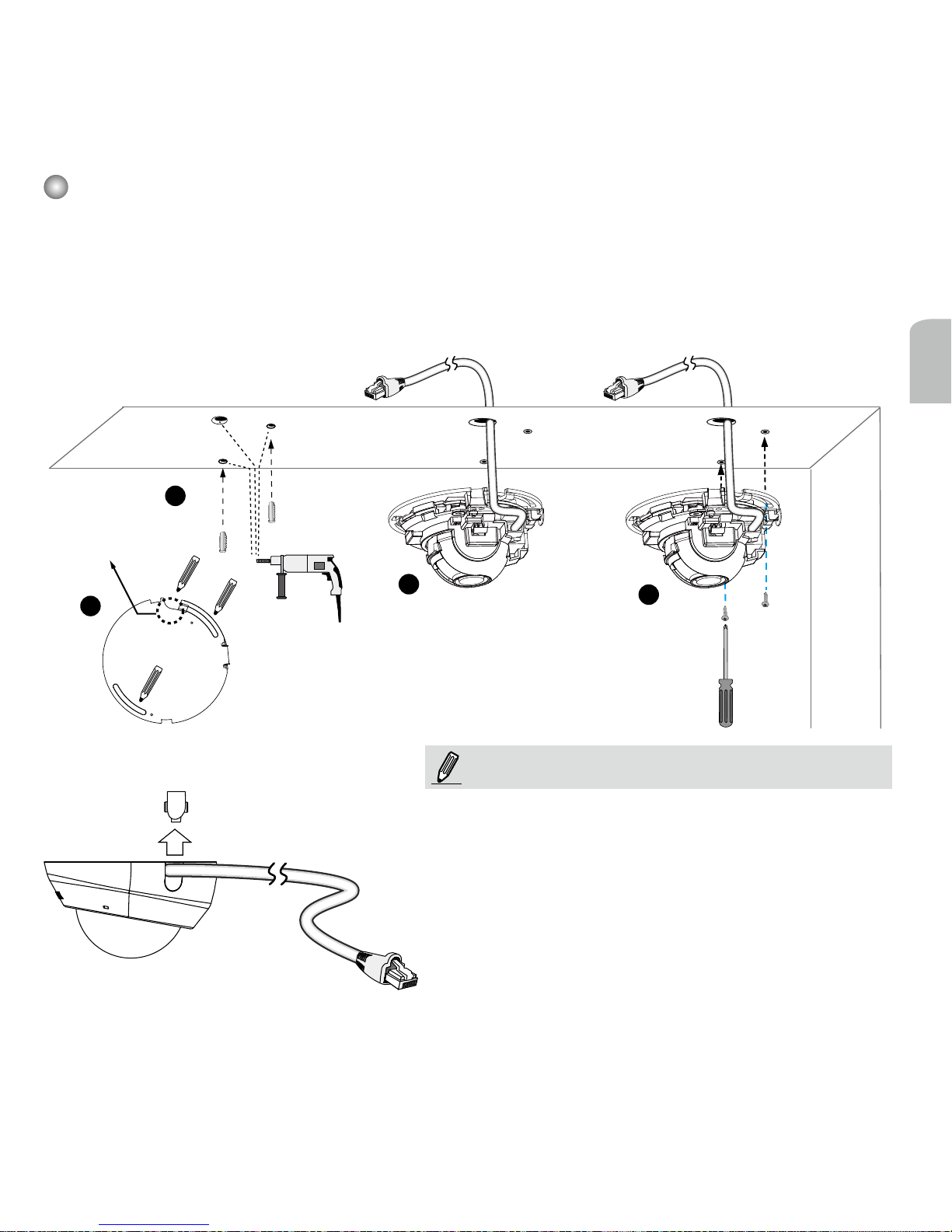

ネットワークカメラの取り付け-天井または壁への取り付け

1. カメラ上の曲線スロットをテンプレートとして穴開け位置に印を付けます。天井に穴を2つ開け、プラスチックアン

カーを打ち込みます。

2. ケーブルを天井または壁経由で通す場合は穴をもう1つ開けます。

3. イーサネットケーブルを天井または壁に通してから接続します。

4. ネットワークカメラを付属のネジ2本で天井に固定します。

注：

1. ネジスロット内のネジは完全に締め付けないでください。最善

の撮影角度を選るのに後でカメラを左右に移動させる必要が

出るかもしれません。

2. カメラの電源はPoE経由のみです。DCやAC入力はありませ

ん。

3. 左図に示されるように、側面からケーブルを通せます。

ケーブル通し穴

の位置

JP - 36

ネットワークデベロッパー

パワー･オーバー･イーサネット(PoE)

POWER C

OLLIS

ION

LINK

CEIVE

PARTITION

12345

PoEスイッチ

PoE対応スイッチを使用する場合

カメラはPoEに適合しているため、電源およびデータ送信を一本のイーサネットケーブルによって行うことができます。

イーサネットケーブルでカメラをPoE対応スイッチに接続するには、以下の図を参考にしてください。

PoEに対応しないスイッチを使用する場合

PoEパワーインジェクタ(オプション)を使用して、カメラとPoEに対応しないスイッチを接続してください。

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

PoEパワーインジェクタ

(オプション)

PoEに対応しな

いスイッチ

JP - 37

日本語

IPアドレスの割り当て

0002D10766AD

1. ソフトウェア CD のSoftware Utility ディレクトリから「Installation Wizard 2」を実行します。

2. プログラムが、あなたのネットワーク環境の分析を行います。あなたのネットワークが分析された後、「Next」ボタンをク

リックしてプログラムを続行してください。

0002D10766AD

172.16.7.13 PZ71X2

FD8166

Installation

Wizard 2

3. プログラムは同じLAN上で VIVOTEK ビデオレシーバー、ビデオサーバー、またはネットワークカメラを検索します。

4. 短い検知時間の後、メインインストール画面がポップアップ表示されます。MACアドレスのうち、カメララベルまたはパッ

ケージにあるシリアル番号に印刷されたものをダブルクリックして、

ネットワークカメラのブラウザ管理セッションを開きます。

JP - 38

設定の詳細は、ソフトウェアCDのユーザーマニュアルを参照

してください。

使用可能

1. ネットワークカメラのブラウザ管理セッションは下図のように表示されます。

2. カメラよりライブ画面が表示されます。複数のカメラで構成された環境では、ソフトウェアCDから32チャンネル録画

ソフトウェアをインストールできます。インストールの詳細は、関連ドキュメントをご参照ください。

JP - 39

日本語

警告

レンズモジュールの傾斜角は手で調節しないでください。

そうするとデリケートな傾斜機構が損傷を受ける恐れがあ

ります。

1. レンズモジュールのそばには角度調節ネジがありま

す。#0、#1 または #2のプラスドライバでネジを回すと、

レンズが上下に動きます。

2. カメラの水平方向は曲線ネジスロットに沿ってカメラを

回転させることで調節できます。

3. 水平の撮影方向を調節してから、カメラの取り付けね

じを締め付けます。

レンズが上方

に動く

レンズが下方

に動く

25°

57°

レンズの調整
