Vivotek IB8354-C Manuel utilisateur

Quick Installation Guide

Outdoor • Day & Night • Weather-proof • Cable Management

All specications are subject to change without notice.

P/N:625024400G Rev. 1.0

IB8354-C Bullet

Network Camera

VIVOTEK INC.

6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C.

|T:+886-2-82455282|F:+886-2-82455532|E:[email protected]

VIVOTEK USA, INC.

2050 Ringwood Avenue, San Jose, CA 95131

|T: 408-773-8686|F: 408-773-8298|E: [email protected]

VIVOTEK Netherlands B.V.

Busplein 36, 1315KV, Almere, The Netherlands

|T:+31 (0)36 5389 149|F:+31 (0)36 5389 111|E:[email protected]

English 繁中日本語 Español Português

簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

Dansk

Nederlands

Indonesia

Polski

Ρусский

Česky

Zanim zaczniesz — zalecenia dotyczące bezpieczeństwa /

Перед установкой / Upozornění před instalací

W razie zauważenia dymu lub

dziwnego zapachu wydobywającego

się z kamery sieciowej, natychmiast

odłącz zasilanie.

Отключите питание сетевой

видеокамеры, если появился

дым или произошло сильное

нагревание устройства.

Když bude ze síťové kamery

vycházet kouř nebo neobvyklý

zápach, okamžitě ji vypněte.

Zakres temperatury otoczenia

zalecanej podczas pracy urządzenia

znajdziesz w podręczniku

użytkownika.

Допустимый для эксплуатации

диапазон температур указан в

руководстве пользователя.

Informace o provozní teplotě

naleznete v uživatelské příručce.

Nie ustawiaj kamery sieciowej na

niestabilnych powierzchniach.

Запрещается устанавливать

сетевую видеокамеру на неровных

поверхностях.

Neumisťujte síťovou kameru na

nestabilní povrchy.

Nie dotykaj kamery sieciowej

podczas burzy z wyładowaniami

atmosferycznymi.

Не дотрагивайтесь до сетевой

видеокамеры во время грозы.

Nedotýkejte se síťové kamery za

bouřky.

Nie wkładaj do wnętrza obudowy

kamery sieciowej żadnych

przedmiotów (np. igieł itp.).

Запрещается вставлять в сетевую

видеокамеру какие-либо объекты,

например иголки.

Nevkládejte do síťové kamery žádné

předměty, například jehly.

Nie upuszczaj kamery sieciowej z

wysokości.

Не допускайте падения сетевой

видеокамеры.

Nenechte síťovou kameru spadnout.

Zastępnienie lub nieprawidłowa instalacja wodoodpornych komponentów, np;

kabli lub przepustów kablowych, unieważni twoją gwarancję IP65/66/67.

Замена или ненадлежащая установка компонентов влагозащиты,

например кабелей или кабельных сальников, приведет к аннулированию

нашей гарантии в отношении защиты по классу IP65/66/67.

Výměna nebo nezdařená instalace voděodolných komponentů, např. kabelů

nebo kabelových spojek, zruší platnost naší záruky IP65/66/67.

Panel przedni

Лицевая панель

Přední panel

Dioda podczerwieni

(IR)

Светодиодный

индикатор ИК-сигнала

IR dioda

Soczewki

Объектив

Objektiv

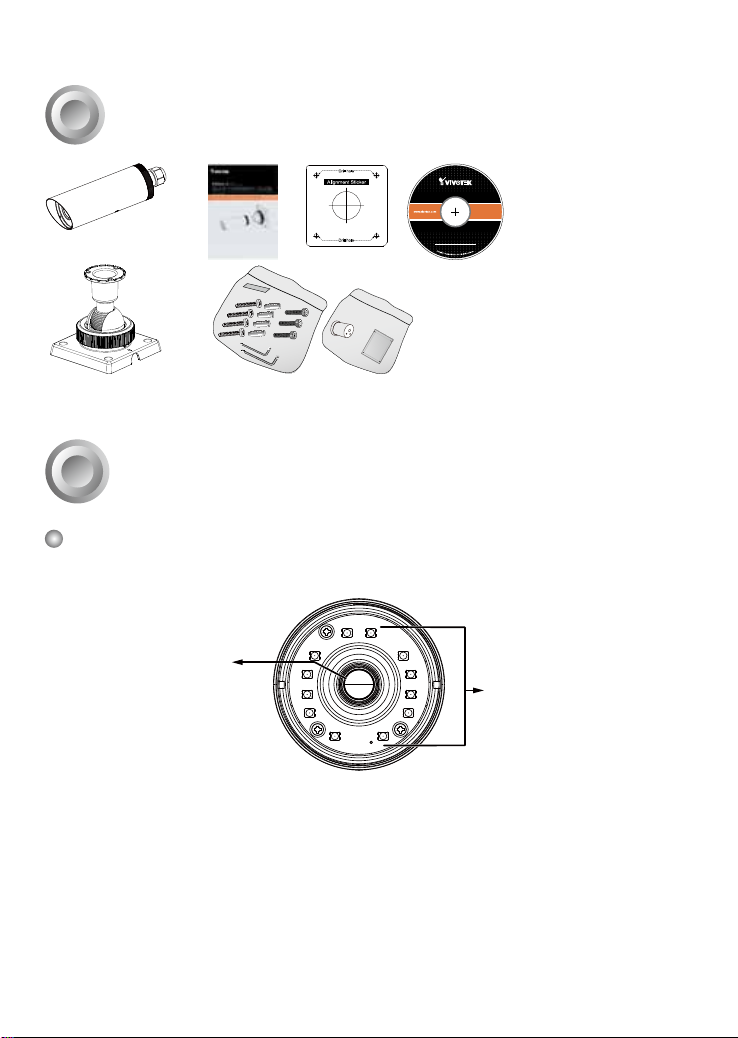

1Sprawdź zawartość pakietu / Проверка комплекта

поставки / Obsah balení

2Opis zyczny / Описание подсоединений / Fyzický popis

Polski

Ρусский

Česky

Złącza / Разъемы / Konektory

Wtyczka Ethernet 10/100 RJ45

Разъем RJ45 Ethernet 10/100

Ethernet 10/100 Konektor RJ45

Ogólne I/O blok

terminala

Общая

контактная

группа

ввода-вывода

Obecný vstup/

výstup

Svorkovnice

Przycisk Reset

Кнопка сброса

Tlačítko reset

Gniazdo karty

MicroSD/SDHC

Гнездо карты

MicroSD/SDHC

Slot na karty

MicroSD/SDHC

Tylni panel / Задняя панель / Zadní panel

GND DI

Jeśli preferujesz instalację karty MicroSD jako urządzenia przechowującego:

Для установки карты MicroSD, как внутренней памяти:

Pokud chcete využít MicroSD kartu pro lokální záznam:

1. Poluzuj złącze wodoodporne, a następnie usuń gumową uszczelkę, oraz

wodoodporne złącze.

Освободите влагозащитный разъем, и выньте резиновое уплотнение и

влагозащитный разъем.

Uvolněte vodotěsné konektory, vyjměte gumové těsnění a vodotěsný konektor.

2. Poluzuj oraz otwórz tylnią pokrywę.

Освободите и откройте заднюю крышку.

Uvolněte a otevřete zadní kryt.

3. Zainstaluj MicroSD / SDHC.

Установить MicroSD / SDHC карт.

Instalace MicroSD / SDHC karty.

4. Przedrzyj torebkę z folii aluminiowej oraz wyciągnij torebkę z pochłaniaczem wilgoci.

Przyłącz dołączoną torebkę z pochłaniaczem wilgoci po wewnętrzej stronie kamery

sieciowej. (Proszę zastąpić starą torebkę z pochłaniaczem wilgoci na nową za

każdym otwarciem tylniej pokrywy.)

Сорвите с вакуумной упаковки алюминиевую фольгу и выньте пакет

влагопоглотителя. Закрепите прилагаемый пакет влагопоглотителя внутри

сетевой камеры. (При каждом открытии задней крышки следует заменять

влагопоглотитель.)

Stáhněte hliníkový vakuový obal a vyjměte silikagel. Přilepte dodaný sáček pohlcující

vlhkost na vnitřní stranu síťové kamery. (Pokud zadní kryt otevřete po instalaci,

nahraďte silikagel novým).

5. Podłącz kabel ethernetowy i linie DI do kamery, a następnie przeciągnij je przez

gumową uszczelkę.

Подсоедините кабель Ethernet и линии цифрового ввода (DI) к камере и

пропустите их сквозь резиновое уплотнение.

Ethernetový kabel a kabel DI připojte do kamery a protáhněte je gumovým těsněním.

3Instalacja sprzętu / Монтаж оборудования / Instalace

hardwaru

Polski

Ρусский

Česky

Silica gel

Micro

WAŻNE / ВАЖНО / DŮLEŽITÉ

Średnice otworów na kable w gumowej uszczelce

są pokazane po prawej stronie. By uzyskać

wodoodporność klasy IP66, poprawnie przeprowadź

przez nie dławik kablowy i kable.

Wszystkie wymiary są w milimetrach. Zasięg dla

kabla ethernetowego wynosi od 6,4 do 4,3mm, a

dla linii DI - 1,6mm.

Диаметры отверстий под кабели в резиновом уплотнении указаны справа. Следует

надлежащим образом смонтировать водонепроницаемый кабельный ввод и

пропустить сквозь него кабели, чтобы обеспечить водопроницаемость класса IP66.

Все размеры указаны в миллиметрах.

Диапазон размеров для кабеля Ethernet составляет от 6,4 до 4,3 мм, 1,6 мм для

линий цифрового ввода (DI).

Průměry otvorů pro kabely v gumovém těsnění jsou zobrazeny vpravo. Správným

způsobem nasaďte vodotěsnou průchodku a kabely veďte skrz otvory.

Takto zajistíte vodotěsnost podle normy IP66. Vše je uvedeno v milimetrech. U

ethernetového kabelu jde o rozmezí 6,4 až 4,3 mm, u kabelů DI 1,6 mm.

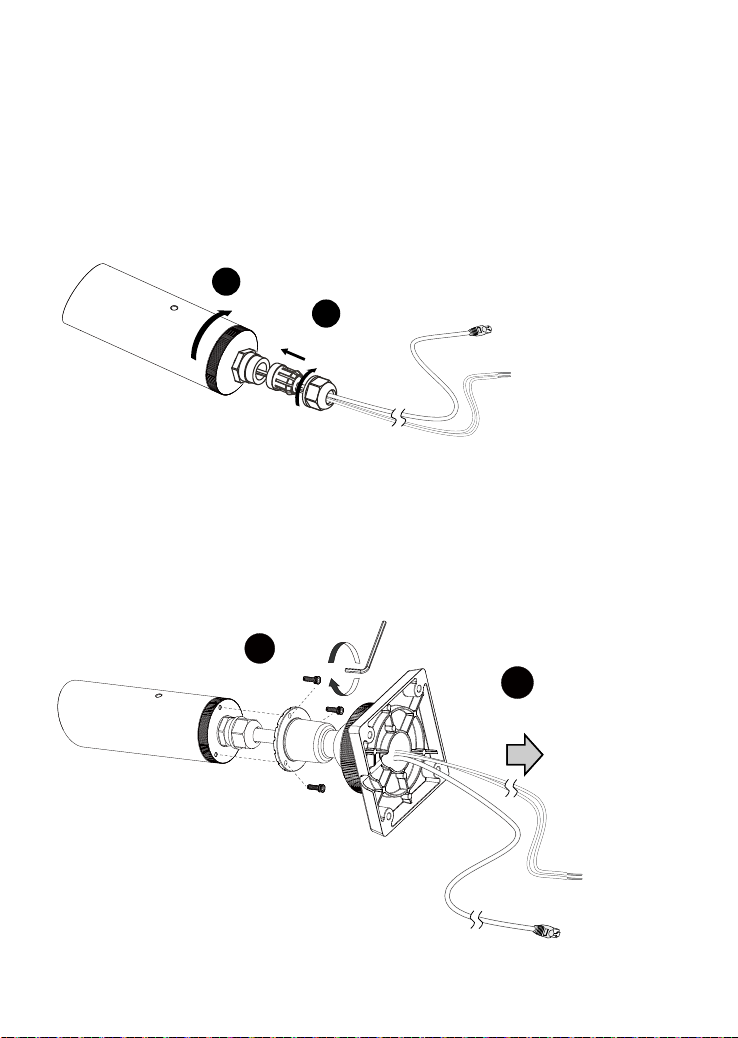

8. Przeprowadź kable poprzez środek zawiasu montażowego obrotowo kulkowego.

По очереди пропустите кабели через центр шарнирного кронштейна.

Prostrčte jeden kabel po druhém středem kruhového mechanizmu držáku kamery.

9. Dokręć zawias do kamery używająć 3 śrub o sześciokątnych łebkach.

Прикрепите кронштейн к камере тремя шестигранными гнездовыми винтами.

Připevněte držák kamery ke kameře pomocí tří dodaných šroubů.

6. Przymocuj i dokręć tylną pokrywę kamery.

Установите и закрепите заднюю крышку камеры.

Namontujte a upevněte zadní kryt kamery.

7. Dokręć gumową uszczelkę, zacisk i nakrętkę wodoodpornego złącza.

Затяните резиновое уплотнение, фиксатор уплотнения и колпачковую гайку

водонепроницаемого разъема.

Přitáhněte gumové těsnění, těsnicí svorku a převlečnou matici vodotěsného konektoru.

Polski

Ρусский

Česky

UWAGA / ВНИМАНИЕ / POZNÁMKA

Kamera waży do 1.28 kilo. Upewnij się, iż powierzchnia montażowa może utrzymać

niniejszą kamerę.

Камера весит около 1,28 кг. Убедитесь, что крепежная поверхность способна

выдержать вес камеры.

Kamera váží cca 1,3 kg, ujistěte se, že ji povrch udrží.

WAŻNE / ВАЖНО / DŮLEŽITÉ

Ilekroć zechcesz otworzyć kanister kamery, przed poluzowaniem tylnej pokrywy poluzuj

wodoodporny dławik. W przeciwnym wypadku, może to spowodować uszkodzenie kabli

przymocowanych wewnątrz kamery.

Если нужно открыть корпус камеры, то прежде чем отвинчивать заднюю крышку,

ослабьте водонепроницаемый кабельный ввод. В противном случае можно

повредить кабели, закрепленные внутри камеры.

Jakmile budete chtít otevřít nádobu s kamerou, uvolněte nejdříve vodotěsnou průchodu,

pak odmontujte zadní kryt. V opačném případě můžete poškodit kabely připojené k

vnitřní části kamery.

10. Poluzuj pokrętło na zawiasie montażowym, oraz skieruj kamerę w kierunku

pożądanym przez siebie. Po zakończeniu, dokręć pokrętło.

Освободите кольцо крепления на монтажном кронштейне и направьте камеру

на зону наблюдения. После этого затяните кольцо крепления.

Uvolněte zajišťovací prstenec na držáku kamery a nasměrujte kameru požadovaným

směrem. Poté aretační prstenec opět utáhněte.

Uchwyt mocujący

do ściany

Монтаж к стене

Držák na zeď

11. Zabezpiecz kamerę sieciową do ściany oraz sufitu.

Прикрепите камеру к стене или потолку.

Připevněte síťovou kameru ke zdi nebo stropu.

Uchwyt mocujący

do sufitu

Монтаж к потолку

Držák na strop

Pokrętło

Кольцо крепления

Zajišťovací

prstenec

Nachylenie 75º

Наклон 75º

75° naklápění

Ujęcie panoramiczne 360º

Поворот 360º

360° otáčení

Polski

Ρусский

Česky

4Przypisywanie adresu IP / Назначение IP-адреса /

Přiřazení IP adresy

1. Zainstaluj „Kreator instalacji 2”.

Установите мастер установки «Installation Wizard 2».

Nainstalujte „Průvodce instalací 2“.

2. Program wyszuka odbiorniki video, videoserwery i kamery sieciowe fi rmy VIVOTEK dostępne w

sieci LAN.

Программа выполнит поиск видеоресиверов, видеосерверов, а также сетевых камер

VIVOTEK, расположенных в пределах одной и той же локальной сети.

Program vyhledá video přijímače, video servery a síťové kamery VIVOTEK ve stejné síti LAN.

3. Kliknij dwukrotnie adres MAC kamery, aby otworzyć sesję zarządzania kamerą w przeglądarce

internetowej.

Дважды щелкните на MAC-адресе камеры, чтобы начать сеанс веб-управления камерой.

Poklikáním na MAC adresu otevřete pomocí kamery část pro správu prohlížeče.
