Vivotek FE8173 Manuel utilisateur

Quick Installation Guide

3MP • 360° Surround View • PoE

All specications are subject to change without notice.

P/N:625021401G Rev.: 1.1

FE8173 Fixed Dome

Network Camera

English 繁中日本語 Español Português

簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

Dansk

Dutch

Indonesia

TC - 10

安裝前應注意事項

如果發現網路攝影機出現煙霧或聞

到異味時，請立即關閉電源。

請勿將網路攝影機擺放在不穩定的

物體上。

請勿將任何物件插入網路攝影機，

例如細針。

有關操作時的溫度，請參閱使用者說

明書。

閃電時，請勿碰觸網路攝影機。

請勿讓網路攝影機掉落地面。

檢查包裝內容物

FE8173

校準貼紙

螺絲/壁虎/束線帶

快速安裝手冊 / 產品保固卡

軟體光碟

電源及I/O纜線

TC - 11

中文 (繁體)

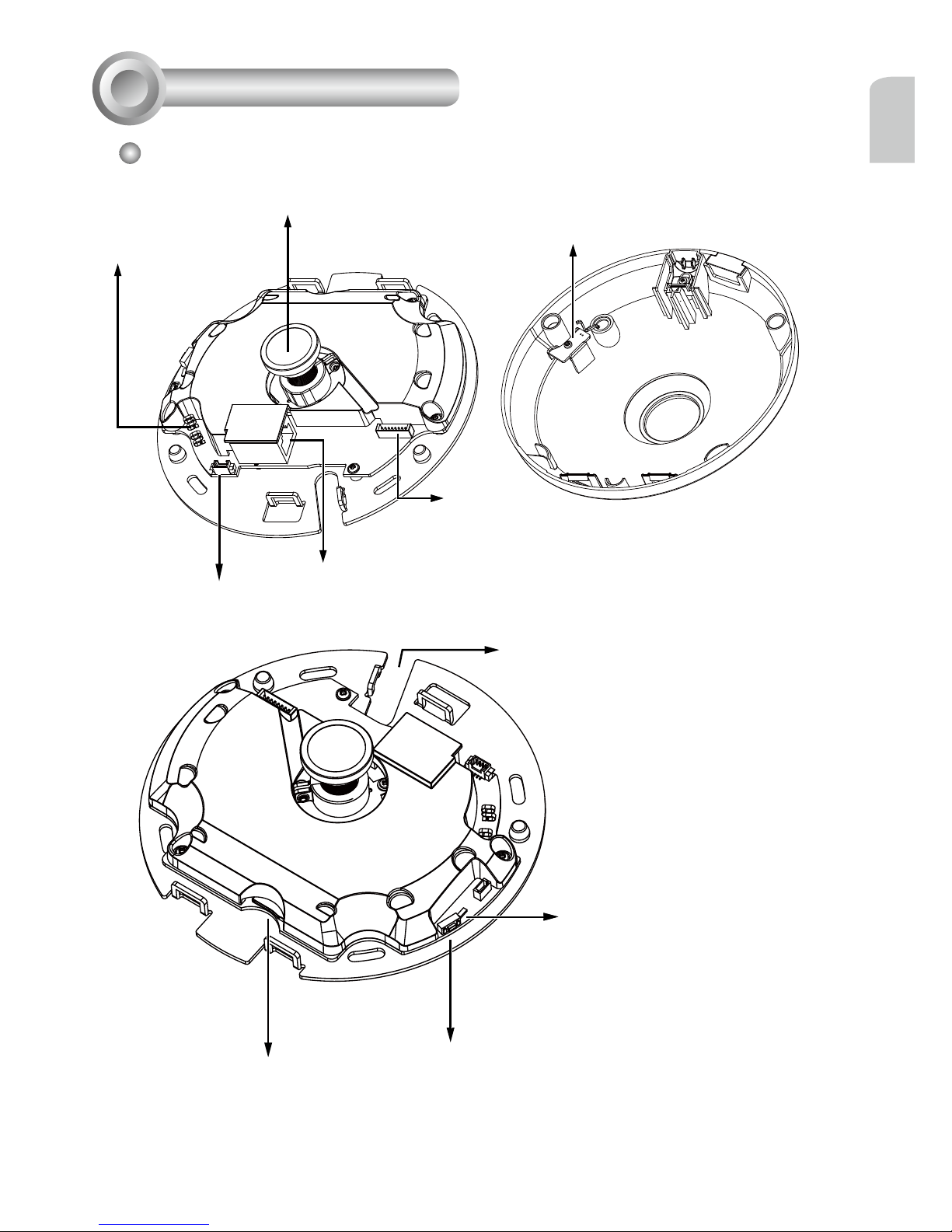

實體外觀說明

內視圖

排針(J7)

彈簧接腳(A)

鏡頭內部麥克風的接腳(B)

排針(J6)

乙太網路10/100 RJ45插槽座

MicroSD/SDHC/SDXC卡插槽

重設按鈕

狀態LED

電纜佈線孔

TC - 12

外觀

內建麥克風

半球型外殼

在架設攝影機之前，請務必先記下網路攝

影機的 M A C 位址。

重要事項:

083236

硬體架設

鬆開按鈕

首先，請按下鬆開按鈕開啟半球型外殼。如果半球型外殼不好拆下，您可以推擠半球型外殼另一側的邊緣。

接著依照下方步驟執行，即可將攝影機安裝在天花板或牆壁上。

如果您計畫從攝影機的側邊拉線，請取下半球型外殼上的

橡膠滑蓋。

滑蓋

TC - 13

中文 (繁體)

如果您的交換器不支援乙太網路供電(PoE)，請連

接隨附的電源及IO纜線。將白色的排針連接器連接

至攝影機上的 J 6 及 J 7。

電源及I/O纜線

連接乙太網路線以及電源線和

IO纜線

連接纜線

如果您需要透過側邊開口拉線，請依下列步驟執行：

1. 連接乙太網路線以及電源線和IO纜線。乙太網路線由使用者提供。

2. 使用隨附的束線帶將乙太網路線和IO纜線綁在底座板上。將束線帶穿過位於電纜佈線口邊緣的垂直安

裝固定片。

3. 在纜線及垂直安裝固定片之間保留空隙。將纜線排列整齊，以免在安裝上蓋時造成阻礙。

4. 剪下多餘的束線帶。

建議使用不含電源線扣套的乙太網路線。若您的纜線有線扣套，可以將它拆

除。

如果要透過牆壁/天花板上的鑽孔拉線，只要

透過纜線佈線孔拉線即可。

乙太網路

電源及I/O纜線

在纜線及垂直固定

片之間保留空隙

電源線扣套

TC - 14

天花板或牆壁安裝

1. 將隨附的校準貼紙貼在天花板/牆壁上。

2. 利用貼紙上的圓圈標誌，在天花板上鑽出三個導孔。接著將隨附的三個塑膠壁虎敲入天花板上的三個

導孔。

3. (選擇性)在天花板/牆壁上鑽出一個纜線孔，然後將纜線穿過這個導孔。

4. 利用隨附的螺絲將攝影機底座鎖在天花板/牆壁上。

您也可以將攝影機安裝在美規標準的4吋接線盒中。您可以將攝影機的彎

槽對準接線盒上的安裝孔。請利用攝影機上的對角線安裝位置，來比對這

些位於連接盒上的安裝孔。

註：

TC - 15

中文 (繁體)

將攝影機底座上的線槽固定片對齊半球型外殼上的卡扣固

定片，即可安裝塑膠半球型外殼。安裝半球型外殼時請平

均施力，將其下壓到攝影機底座。

請務必在壓下半球型外殼之前，讓半球型外殼與底座片切

齊。半球型外殼可以利用卡扣的結構鎖緊。

裝上上蓋

卡扣固定片半球型外殼

線槽固定片

TC - 16

1. 將RJ45乙太網路線連接至交機。

2. 將電源線從網路攝影機接至電源插座。

3. 如果有諸如感應器或警報等外部裝置，請從一般I/O端子接線排進行接線。

一般連接方式(不使用乙太網路供電的連接方式)

網路連線

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

+3V3

GND

一般I/O端子接線排

電源線插孔(黑)

外接麥克風插入孔(粉紅)

音訊輸出插孔(綠)

+ 3V3：電源，3.3V DC

DO：數位輸出

D I：數位輸入

GND：接地

註：

若使用直流電，應遵循：運轉：12VDC， 1.5A min.，L.P.S.、

IEC 60950-1標準。

TC - 17

中文 (繁體)

請另外購買PoE injector來連接攝影機與不支援PoE的交換器。

當使用不支援PoE的交換器時

使用乙太網路供電(PoE)的連接方式

此網路攝影機符合乙太網路供電(PoE)標準，可利用乙太網路纜線來傳輸電源及資料。請參閱下圖，利用

乙太網路纜線將攝影機連接到支援乙太網路供電功能的交換器。

當使用支援PoE的交換器時

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

支援PoE之交換器

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

PoE injector (選購)

不支援PoE之

交換器

註：

1. 本設備僅連接至PoE網路，而不需要配線至外部廠房。

2. 若是使用乙太網路供電(PoE)輸入，乙太網路供電輸出請

務必使用UL Listed的資訊科技設備。

TC - 18

1. 自隨附軟體光碟上的「Software Utility」目錄下，執行「安裝精靈2」(Installation Wizard 2)。

2. 安裝程式會先對您的網路環境進行分析，在分析過您的網路之後，請按「下一步」按鈕，繼續執行安裝

程式。

3. 安裝程式會搜尋在相同區域網路上的VIVOTEK影音解碼器、影音伺服器或者網路攝影機。

4. 主安裝程式視窗會在短暫搜尋後彈出。在與攝影機標籤上所列者一致、或與包裝盒標籤上序號一致的

MAC位址上按兩下，以開啟網路攝影機的瀏覽器會話視窗。

分配IP位址

1. 會出現如下圖所示的網路攝影機瀏覽器會話視窗。

2. 您應該可以從您的攝影機看到現場影像。您也可以從軟體光碟中，將32個頻道的錄影軟體，安裝在由

多部攝影機組成的部署環境中。若想瞭解其安裝細節，請參考其相關文件。

準備使用

有關進一步的設定，請參閱軟體CD上的使用手冊。

註：

若您在顯示現場檢視或螢幕外掛程式控制時發生問題，您可以嘗試手動移除可能已安裝在您電腦上的外掛

程式。移除下列資料夾：C:\Program Files (x86)\Camera Stream Controller\。
