Vivotek IP8161 Manuel utilisateur

101

Ρусский

Не размещайте сетевую

видеокамеру на неустойчивой

поверхности.

Не прикасайтесь ксетевой

видеокамере во время грозы.

Не разбирайте сетевую

видеокамеру.

Не роняйте сетевую видеокамеру.

Не вставляйте всетевую

видеокамеру посторонние

предметы, например, иголки.

102

Штатив Объектив стипом

крепления CS

IP8161

Гарантийный талон

Блок питания

Краткое руководство по

установке

Компакт-диск сПО

1Проверка комплектации

Г-образный шестигранный

ключ

103

Ρусский

Разъем для

подключения шнура

питания

Гнездо Ethernet

10/100 RJ45

Утопленная

кнопка сброса

Общая контактная

группа ввода-вывода

Аудиовыход

Вход для

микрофона

Лицевая панель

Задняя панель

Объектив

Контроллер фокуса

Контроллер

масштабирования

2Описание подсоединений

Встроенный

микрофон

Светочувствительный

датчик

Светодиодный

индикатор состояния

Слот для SD/SDHC

карты

Объектив

Видеовыход BNC

Переключатель для

подключения внешнего

или внутреннего

микрофона

Переключатель

NTSC/PAL

Гнездо кабеля управления

затвором (DC)

104

Для получения информации одополнительных настройках см.

руководство по эксплуатации, входящее вкомплект поставки

объектива.

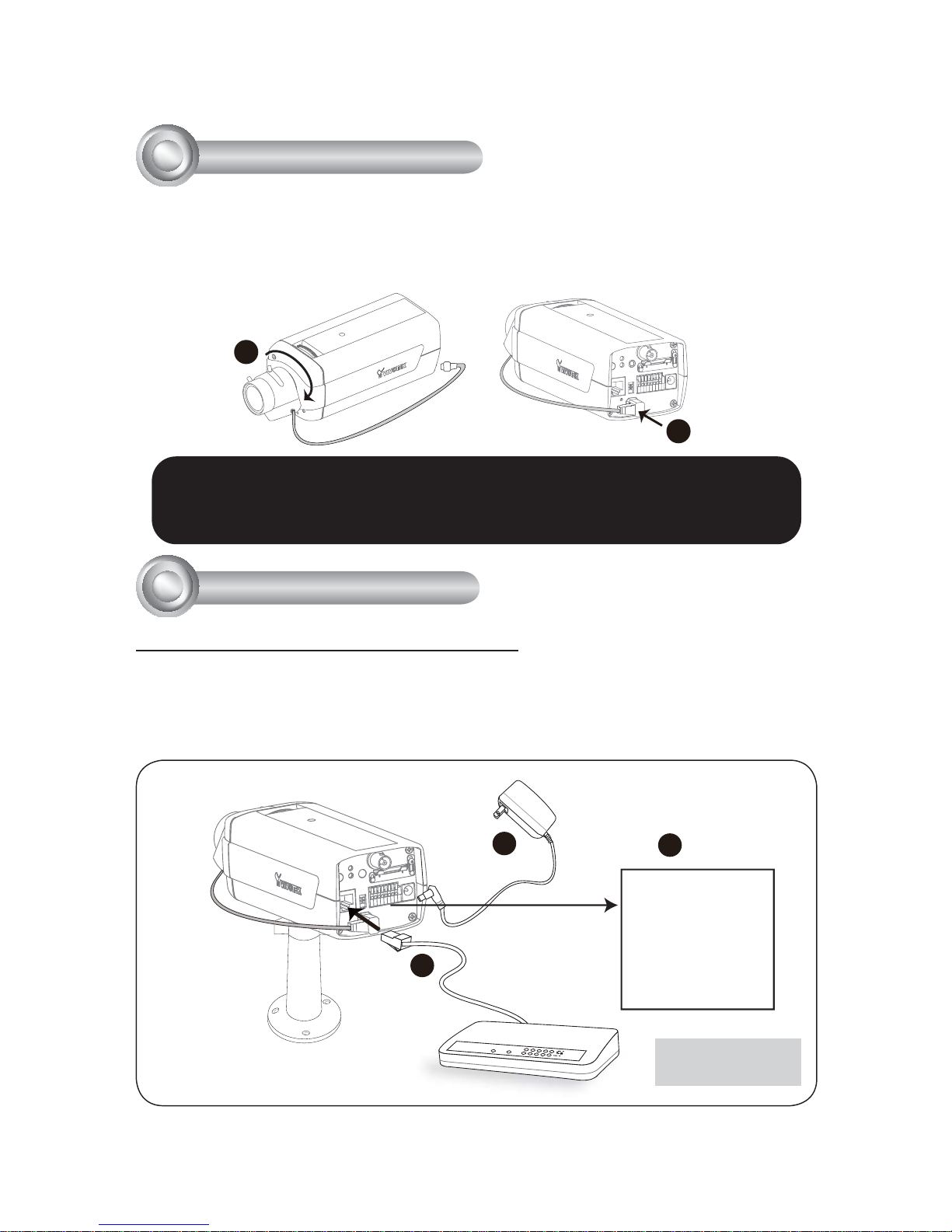

1. Установите объектив, закрутив его до остановки по часовой стрелке на узле

крепления видеокамеры. При необходимости медленно поверните объектив

против часовой стрелки, пока он не займет наилучшее положение.

2. Подключите кгнезду кабель управления затвором (DC).

3Установка объектива

Обычное подключение (без PoE)

1. При использовании внешних устройств, таких как датчики исигнализации,

соединение можно установить из общей контактной группы ввода-вывода.

2. Подключите камеру кконцентратору по кабелю Ethernet.

3. Подсоедините шнур питания от сетевой видеокамеры крозетке.

POWER COLLISION

LINK

RECEIV E

PARTITION

12345

4Развертывание всети

Ethernet-

коммутатор

1: питание +12V

2: цифровой выход

3: цифровой вход

4: заземление

5: AC 24V

6: AC 24V

7: RS485+

8: RS485-

105

Ρусский

Питание через Ethernet (PoE)

POWER COLLISION

LINK

RECEIV E

PARTITION

12345

Концентратор споддержкой PoE

POWER COLLISION

LINK

RECEIVE

PARTITIO N

12345

При использовании концентратора без поддержки PoE

Для подключения видеокамеры кконцентратору без поддержки PoE

используйте инжектор питания PoE (приобретается дополнительно).

Концентратор без поддержки PoE

Инжектор питания PoE

(приобретается дополнительно)

При использовании концентратора споддержкой PoE

Данная видеокамера совместима стехнологией PoE, что позволяет

передавать электроэнергию иданные через один итот же кабель

Ethernet. На рисунке ниже приведена схема подключения видеокамеры к

концентратору споддержкой PoE через кабель Ethernet.

106

1. Запустите мастер установки 2 (Installation Wizard 2), который находится в

каталоге Software Utility на компакт-диске спрограммным обеспечением.

2. Программа выполнит анализ сетевого окружения. Чтобы продолжить работу

спрограммой, после завершения анализа нажмите кнопку Next (Далее).

3. Программа выполнит поиск видеоресиверов, видеосерверов, атакже сетевых

камер VIVOTEK, расположенных впределах одной итой же локальной сети.

4. По завершении поиска откроется главное окно программы установки. Чтобы

установить соединение Internet Explorer ссетевой видеокамерой, нажмите

на номер MAC, соответствующий коду, который указан на этикетке на нижней

части устройства.

0002D1730202

00-02-D1-73-02-02 192.168.5.151 IP8161

Installation

Wizard 2

5Назначение IP-адреса

Network Camera

Model No: IP8161

Made in Taiwan

This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions:

(1)This device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may cause undesired operation.

Pat. 6,930,709

MAC:0002D1730202

RoHS

107

Ρусский

Для получения информации одальнейшей настройке обратитесь

круководству пользователя, содержащемуся на компакт-диске с

программным обеспечением.

Начало работы

1. Получите доступ ксетевой видеокамере через Интернет.

2. Смотрите видео врежиме реального времени спомощью веб-браузера или

программы для записи видео.

3. Ослабьте винт контроллера масштабирования для регулировки

коэффициента масштабирования. По завершении затяните винт контроллера

масштабирования.

4. Ослабьте винт контроллера фокуса для регулировки диапазона фокусировки.

По завершении затяните винт контроллера фокуса.

∞

108

Настройка фокуса камеры

Для подстройки фокуса камеры выполните следующие действия:

1. Поставляемым Г-образным шестигранным ключом открутите винт скольцом,

это позволит поворачивать кольцо регулировки фокуса.

2. Поверните кольцо регулировки для настройки расстояния между датчиком и

объективом; датчик изображения иИК-фильтр будут выдвигаться вперед и

назад, как показано на рисунке ниже.

3. По окончании, затяните винт скольцом, чтобы зафиксировать кольцо

регулировки.

для объектива

типа C

для объектива

типа CS

Датчик изображения иИК-

фильтр

109

Česky

V takovém případěkontaktujte

distributora.

Chraňte síťovou kameru před

vodou. Když se síťová kamera

namočí, okamžitěji vypněte.

Informace o provozní teplotě

naleznete v uživatelské příručce.

Když bude ze síťové kamery

vycházet kouřnebo neobvyklý

zápach, okamžitěji vypněte.

Neumisťujte síťovou kameru do

blízkosti zdrojůtepla, například

televizoru nebo trouby.

Chraňte síťovou kameru před

přímým slunečním světlem.

Neumisťujte síťovou kameru do

prostředí s vysokou vlhkostí.

V takovém případěkontaktujte

distributora..

Upozornění před instalací
