Vivotek FE8173 Manuel utilisateur

Quick Installation Guide

3MP • 360° Surround View • PoE

All specications are subject to change without notice.

P/N:625021401G Rev.: 1.1

FE8173 Fixed Dome

Network Camera

English 繁中日本語 Español Português

簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

Dansk

Dutch

Indonesia

RU - 100

Перед установкой

Отключите питание сетевой

видеокамеры, если появился

дым или произошло сильное

нагревание устройства.

Запрещается устанавливать

сетевую видеокамеру на

неровных поверхностях.

Запрещается вставлять в сетевую

видеокамеру какие-либо объекты,

например иголки.

Допустимый для эксплуатации

диапазон температур указан в

руководстве пользователя.

Не дотрагивайтесь до сетевой

видеокамеры во время грозы.

Не допускайте падения сетевой

видеокамеры.

Проверка комплекта поставки

FE8173

Наклейка для центровки

Винты / дюбели / кабельный хомут

Руководство по быстрой

установке / Гарантийный талон

Компакт-диск с ПО

Кабели питания и В/В

RU - 101

Ρусский

Описание подсоединений

Вид изнутри

Клеммник (J7)

Пружинная шайба

(A)

Объектив Прокладка для внутреннего

микрофона (B)

Клеммник

(J6)

Гнездо Ethernet 10/100 RJ45

Гнездо карты MicroSD/SDHC/SDXC

Кнопка сброса

Индикаторы статуса

Кабельный проем

RU - 102

083236

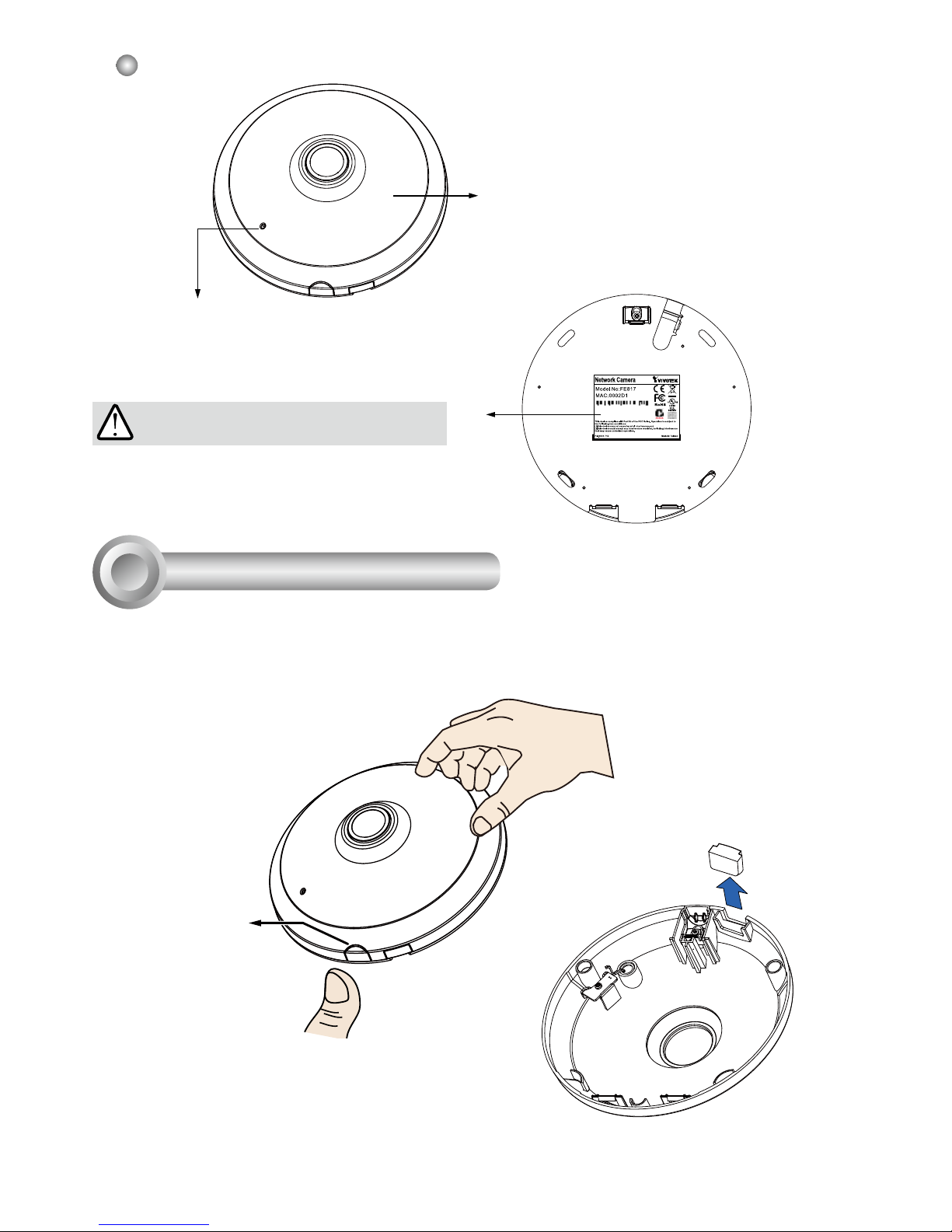

Внешний вид

Встроенный

микрофон

Куполообразная

крышка

Перед установкой камеры запишите

MAC-адрес.

ВАЖНО:

Монтаж оборудования

Выступ затвора

Сначала откройте крышку купола, нажав на выступ затвора. Если крышку купола трудно

открыть, можно сдавить противоположные стороны купола. Затем смонтируйте камеру на

стене или потолке, выполнив следующие действия.

Если вы хотите подвести кабели через боковой

ввод, выньте из крышки купола резиновую задвижку.

Задвижка

RU - 103

Ρусский

Подсоедините прилагаемые кабели ввода/

вывода и шнур питания, если ваш коммутатор

не поддерживает питание по шине (PoE).

Подсоедините два белых разъема к разъемам

J6 и J7.

Кабели питания

и В/В

Подсоединение кабелей питания,

ввода/вывода и Ethernet

Подключение кабелей

Для подвода кабелей через боковое отверстие выполните

следующие действия:

1. Подсоедините кабели питания, ввода/вывода и Ethernet. Кабель Ethernet приобретается

пользователем.

2. Прилагаемым кабельным хомутом прикрепите кабель Ethernet и кабель ввода/вывода

к монтажной плате. Пропустите кабельный хомут через вертикальную проушину с краю

кабельного проема.

3. Оставьте зазор между кабелями и

вертикальной проушиной. Аккуратно

расположите кабели, чтобыони не

мешали приприсоединении верхней

крышки.

4. Отрежьте лишнюю часть

кабельного хомута.

Рекомендуется использовать кабель Ethernet, который

выпускается без колпачков разгрузки напряжения. Если колпачок

разгрузки напряжения имеется, снимите его.

Ethernet

Кабели питания и В/В

Оставьте зазор

между кабелями

и вертикальной

проушиной

Колпачок разгрузки

напряжения

Для подвода кабелей через

отверстие, просверленное

в потолке или стене, просто

пропустите кабели через

кабельный проем.

RU - 104

Потолочный или настенный монтаж

1. Прикрепите прилагаемый монтажный шаблон для основания камеры к потолку/стене.

2. Через кружки в монтажном шаблоне просверлите в потолке установочные отверстия.

Забейте в эти отверстия три прилагаемых пластиковых дюбеля.

3. (опция) Просверлите в потолке/стене отверстие для кабелей и пропустите кабели через

отверстие.

4. Прикрепите основание камеры к потолку/стене прилагаемыми винтами.

Камеру можно также присоединить к американской стандартной

4-дюймовой соединительной коробке. Совместите изогнутые

пазы на камере с крепежными отверстиями на соединительной

коробке. Совместите диагональные отверстия на камере с

соответствующими отверстиями на соединительной коробке.

ВНИМАНИЕ:

RU - 105

Ρусский

Установите пластиковую крышку купола, совместив

затворные выступы на крышке купола с проушинами

на основании камеры. Установите крышку купола,

равномерно прижав ее к основанию камеры.

Прежде, чем прижать крышку, убедитесь, что крышка

купола и монтажная плата совмещены заподлицо.

Крышка купола закрепляется защелкивающимися

затворами.

Присоедините верхнюю крышку

Затворные выступы

Куполообразная

крышка

Проушины

RU - 106

1. Подсоедините кабель Ethernet RJ45 к коммутатору.

2. Подсоедините шнур питания от сетевой видеокамеры к розетке.

3. При использовании внешних устройств, таких как датчики и сигнализации, соединение

можно установить из общей контактной группы ввода-вывода.

Обычное подключение (без PoE)

Развертывание в сети

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

+3V3

GND

Общая контактная группа

ввода-вывода

Разъем для подключения

шнура питания (черный)

Вход для микрофона (розовый)

Аудиовыход (Зеленый)

+3V3: питание, 3.3 В пост. Тока

DO: цифровой выход

D I: цифровой вход

GND: заземление

ВНИМАНИЕ:

Если используется источник питания постоянного

тока, он должен отвечать требованиям: Выход

питания: 12В (пост.тока), мин. 1,5А, маркировка LPS по

IEC 60950-1.

RU - 107

Ρусский

Для подключения сетевой видеокамеры к коммутатору, не поддерживающему PoE,

используйте отдельно приобретаемый инжектор питания PoE.

При использовании коммутатора, не поддерживающего технологию PoE

Power over Ethernet (PoE)

Сетевая видеокамера поддерживает технологию PoE, а это значит, что по одному и тому

же кабелю Ethernet возможны и подача питания, и передача данных. Порядок подключения

сетевой видеокамеры к поддерживающему технологию PoE коммутатору через кабель

Ethernet показан на рисунке.

При использовании коммутатора, поддерживающего технологию PoE

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

Коммутатор PoE

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

инжектор

питания PoE

(приобретается

отдельно)

коммутатор, не

поддерживающий PoE

ВНИМАНИЕ:

1. Данное оборудование следует подключать

только к сетям PoE без подключения к внешнему

силовому оборудованию.

2. Входы PoE можно подключать только к

информационному оборудованию с сертификатом

UL, имеющему выходы PoE.

RU - 108

1. Запустите мастер установки 2 (Installation Wizard 2), который находится в каталоге Soft-

ware Utility на компакт-диске с программным обеспечением.

2. Программа выполнит анализ сетевого окружения. Чтобы продолжить работу с

программой, после завершения анализа нажмите кнопку Next (Далее).

3. Программа выполнит поиск видеоресиверов, видеосерверов, а также сетевых камер

VIVOTEK, расположенных в пределах одной и той же локальной сети.

4. После короткого поиска появится главное окно программы установки. Дважды щелкните

на MAC-адресе, который совпадает с адресом, указанным на ярлыке камеры, или с

серийным номером на упаковочной этикетке, чтобы начать сеанс веб-управления

сетевой камерой.

Назначение IP-адреса

Начало работы

1. При запуске сеанса связи с сетевой камерой через веб-браузер появится следующее

окно.

2. Вы должны увидеть видеоизображение с камеры. При развертывании системы,

включающей несколько камер, вы можете также установить с программного компакт-

диска программу 32-канальной записи. Сведения по ее установке см. в соответствующей

документации.

ВНИМАНИЕ:

Если возникают проблемы с показом живого видео или с подключаемыми модулями

экранного отображения, можно попробовать вручную удалить подключаемые модули,

установленные на вашем компьютере. Удалите папку: C:\Program Files (x86)\Camera Stream

Controller\.

Для получения информации о дальнейшей настройке обратитесь

к руководству пользователя, содержащемуся на компакт-диске с

программным обеспечением.
