Vivotek FD8166 Manuel utilisateur

TC - 11

中文(繁體)

當這種情況發生的時候，請聯絡您的經銷

商。

避免讓網路攝影機接觸到水分。若網路攝影

機被弄濕，請立即關閉電源。

如果發現網路攝影機出現煙霧或聞到異味時，請

立即關閉電源。

請勿在潮溼環境下架設網路攝影機。

當這種情況發生的時候，請聯絡您的經

銷商。

安裝前應注意事項

請勿將任何物件插入網路攝影機，例如細針。

請勿將網路攝影機擺放在不穩定的物體上。閃電時，請勿碰觸網路攝影機。

TC - 12

螺絲

FD8166

快速安裝手冊 / 產品保固卡軟體光碟

檢查包裝內容物

注意：

使用者需自備所有纜線。請使用CAT5標準UTP或更高品質

的纜線。為了能將乙太網路線穿過配線路徑，纜線所允許

的最大直徑為5.2mm。

對焦工具

TC - 13

中文(繁體)

外觀

實體說明

若您想要將纜線從底部穿過，然後穿過天花板或牆壁上的孔，請將

滑蓋留在原位。

鬆開嵌片

DI+ DI-

最大為40V

側護蓋

數位輸入

鏡頭

傾斜調整螺絲

重設按鈕

螺絲插槽

內視圖

RJ-45插槽座

側視圖

MicroSD/SDHC/

SDXC卡插槽

TC - 14

硬體架設

拆下半圓型護蓋

1.請用一隻手握住攝影機底部，另一隻手握住

半圓型護蓋。按下鬆開按鈕。

2.拆下半圓型護蓋。

3.若您想要將纜線從攝影機側面，而不是從天

花板或牆壁上的孔穿過，請拆下滑蓋。 1

半圓形切口

鬆開嵌片

滑蓋

0002D10766AD

1.請在安裝攝影機之前記下MAC位址。

重要事項

建議使用不含網路線扣套的乙太網路線。若您的纜

線有扣套，可以將它拆除。

網路線扣套

注意：

2.您可以檢查機型名稱後置字(suffix)，以瞭解您

攝影機所使用的鏡頭類型。適用的鏡頭包括：

 F2：2.8mm；F3:3.6mm；F6：6mm。焦距越

短，視野越廣。

TC - 15

中文(繁體)

安裝網路攝影機 –天花板或牆壁安裝

1. 使用攝影機上的彎曲插槽，做為標示應在天花板何處鑽孔的範本。在天花板上鑽出兩個孔洞，

並敲入塑膠壁虎。

2.若您想要將纜線穿過天花板或牆壁，請另外鑽一個孔。

3.連接一條乙太網路線，並將它穿過天花板或牆壁。

4. 以兩顆隨附的螺絲將網路攝影機安裝在天花板上。

注意：

1.請先不要將安裝螺絲完全旋緊至螺絲插槽。您稍後可

能需要將攝影機向左或向右轉動，以獲得最佳的拍攝

角度。

2.本攝影機只能以PoE供電。並無DC或AC輸入接頭。

3.如左圖所示，您也可以將纜線從側面穿過。

配線孔位置

TC - 16

網路連線

使用乙太網路供電(PoE)的連接方式

POWER C

OLLIS

ION

LINK

CEIVE

PARTITION

12345

支援PoE之交換器

當使用支援 PoE 的交換器時

此網路攝影機符合乙太網路供電(PoE)標準，可利用乙太網路纜線來傳輸電源及資料。請參閱下圖，

利用乙太網路纜線將攝影機連接到支援乙太網路供電功能的交換器。

當使用不支援 PoE 的交換器時

請另外購買PoEinjector來連接攝影機與不支援PoE的交換器。

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

PoEinjector

(選購)

不支援PoE之交換器

TC - 17

中文(繁體)

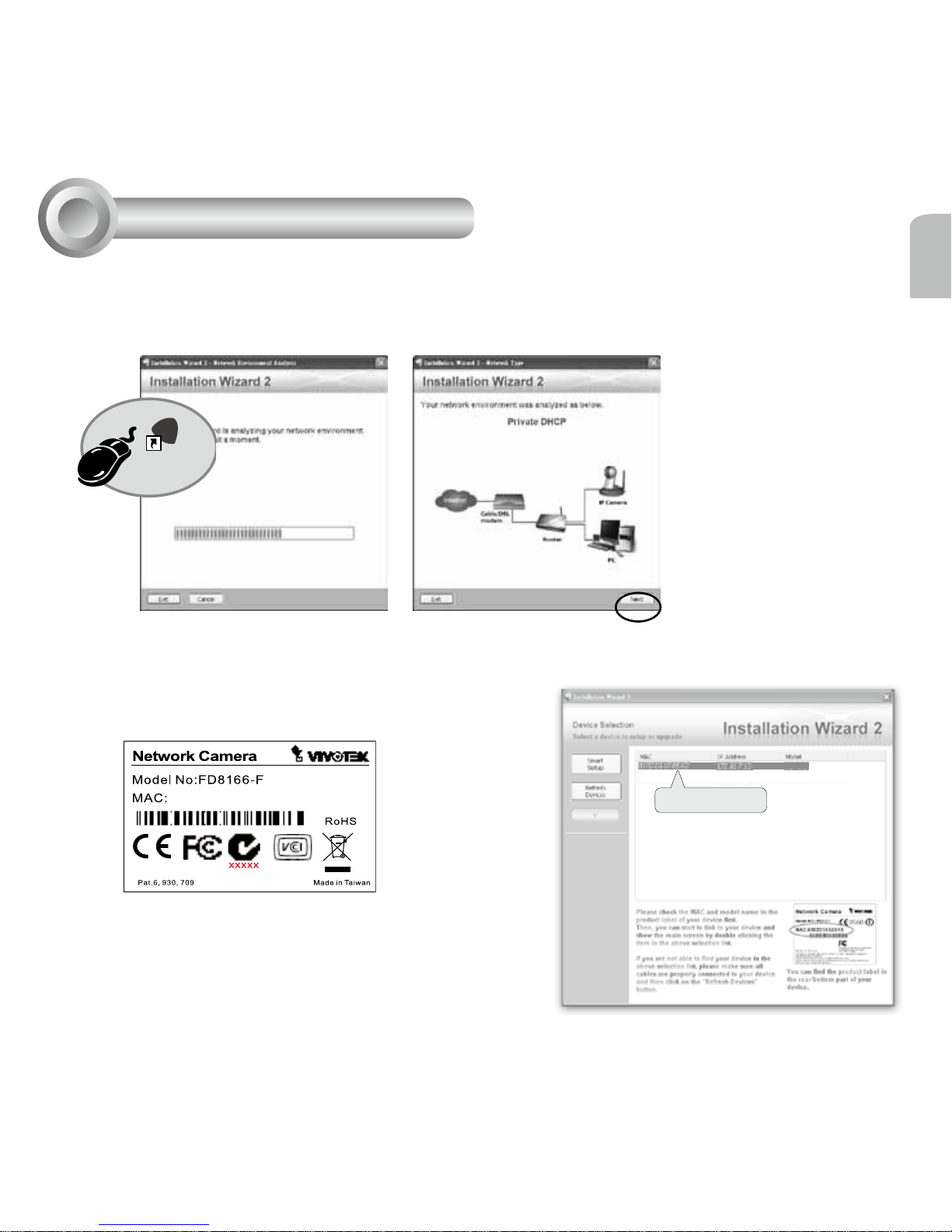

分配 IP 地址

0002D10766AD

1. 自隨附軟體光碟上的「SoftwareUtility」目錄下，執行「安裝精靈2」(InstallationWizard2)。

2. 安裝程式會先對您的網路環境進行分析，在分析過您的網路之後，請按「下一步」按鈕，繼續執行安

裝程式。

0002D10766AD

172.16.7.13 PZ71X2

FD8166

Installation

Wizard 2

3. 安裝程式會搜尋在相同區域網路上的VIVOTEK影音解碼器、影音伺服器或者網路攝影機。

4. 主安裝程式視窗會在短暫搜尋後彈出。在與攝影機標籤上所列者一致、或與包裝盒標籤上序號一致的

MAC位址上按兩下，以開啟網路攝影機的瀏覽器會話視窗。

TC - 18

有關進一步的設定，請參閱軟體CD上的使用手冊。

準備使用

1. 會出現如下圖所示的網路攝影機瀏覽器會話視窗。

2. 您應該可以從您的攝影機看到現場影像。您也可以從軟體光碟中，將32個頻道的錄影軟體，安裝

在由多部攝影機組成的部署環境中。若想瞭解其安裝細節，請參考其相關文件。

TC - 19

中文(繁體)

警告

請勿用手調整鏡頭模組的傾斜角度。否則可能會損

壞精密的傾斜構造。

1.在鏡頭模組附近有一個傾斜調整螺絲。請使用0

號、1號或2號的十字型螺絲起子旋轉螺絲，即

可向上或向下移動鏡頭。

2.您也可以沿著彎曲的螺絲插槽轉動，以調整攝

影機的水平方向。

3.在您變更水平拍攝方向之後，請旋緊攝影機的

安裝螺絲。

鏡頭向上鏡頭向下

25°

57°

調整鏡頭方向
