LIEBERT® GXT5™ UPS

208 -V GXT5-6KL630RT5UXLN

Quick Installation Guide

590-1930-665A/SL-70306_REV0 1

I M P O R TAN T: Before installing,

connecting to supply or operating

your Liebert GXT5 UPS, please

review the Safety and Regulatory

Statements sheet. For detailed

installation, operating, maintenance

and troubleshooting info

rmation refer to the GXT5 User

Guide for your model available at

www.VertivCo.com.

INSTALLATION

1. Inspecting the UPS

Inspect the UPS for any signs of

obvious damage. If damage is

visible, do not proceed and call

our warranty support line for

assistance at 1-800-222-5877

menu option 3, or email at

microups.warran[email protected].

2. Choosing a location

Install the UPS in a

temperature-controlled

environment that is free of

corrosive and conductive

contaminants. Avoid locations

near heat or water sources and

exposed to direct sunlight.

For proper ventilation, leave

four inches clearance on all

sides of the UPS.

The input outlet should be

nearby and easily accessible.

3. Installing the UPS

The UPS and optional External

Battery Cabinets may be

installed in either a tower or rack

con guration. For tower

installation, assemble and attach

the tower support stands. For

rack installation, attach the

brackets to the UPS, install the

rail kit in the rack if needed, and

install the UPS in the rack.

NOTE:

This UPS is not for use in a

computer room as deﬁ ned in the

standard for the protection of

electronic computer/data

processing equipment of ANSI/

NFPA 75.

GXT5 UPS

#Description

1Liebert® IntelliSlot™ port

2Dry-contact terminal-block port

3USB port

4RS-485 port

5RS-232 port

6REPO connector

7External-battery-cabinet connector

8Input breaker for L6-30P #5

9Maintenance-bypass breaker

10 Output breaker for L6-30R #3 and #4

11 Circuit breaker for L6-20R #2

12 Circuit breaker for L6-20R #1

Rear of GXT5TM UPS 6KL630RT5ULN Shown

1 2 3456 7

12 11 10 9 8

LIEBERT® GXT5™ UPS 208-V GXT5-6KL630RT5UXLN

Quick Installation Guide

2 590-1930-665A/SL-70306_REV0

CONNECTIONS

4. Connecting External

Battery Cabinet

(Optional)

External battery cabinets

(EBC)provide longer battery

run-time for connected

devices. Refer to GXT5 User

Guide, to select the appropriate

model and quantity for your

GXT5 model and applications.

• Verify that the EBC breaker

is in the “O ” position.

• Connect one end of the

supplied EBC cable to the

UPS and one end to the

battery cabinet. If connecting

more than one external

battery, connect one end of

the external battery cable to

the second connector on the

battery cabinet, then connect

the other end to the next

battery

cabinet.

5. Connecting the UPS

to Receptacle

The UPS is cord and plug

connected using a L6-30P

input plug. Perform all wiring in

accordance to all local and

national electrical codes. The

UPS is equipped with output

receptacles. Connect the

equipment to be protected to

the output receptacles.

NOTE: Allow the batteries to

charge at-least 8 hours before ﬁ rst

start-up to ensure adequate

back-up time. The batteries charge

when the UPS is connected to AC

input regardles of the oﬀ /on status

of the UPS.

POWERING THE UPS

NOTE: Do not start the UPS until

after the installation is ﬁ nished, the

system is commissioned by an

authorized engineer, and the

external input circuit breakers are

closed.

1. Make sure the maintenance

bypass switch is in the open

“OFF” position and that the

guard is secured in place.

2. Ensure that the REPO

connector on the rear of the

EBC terminal

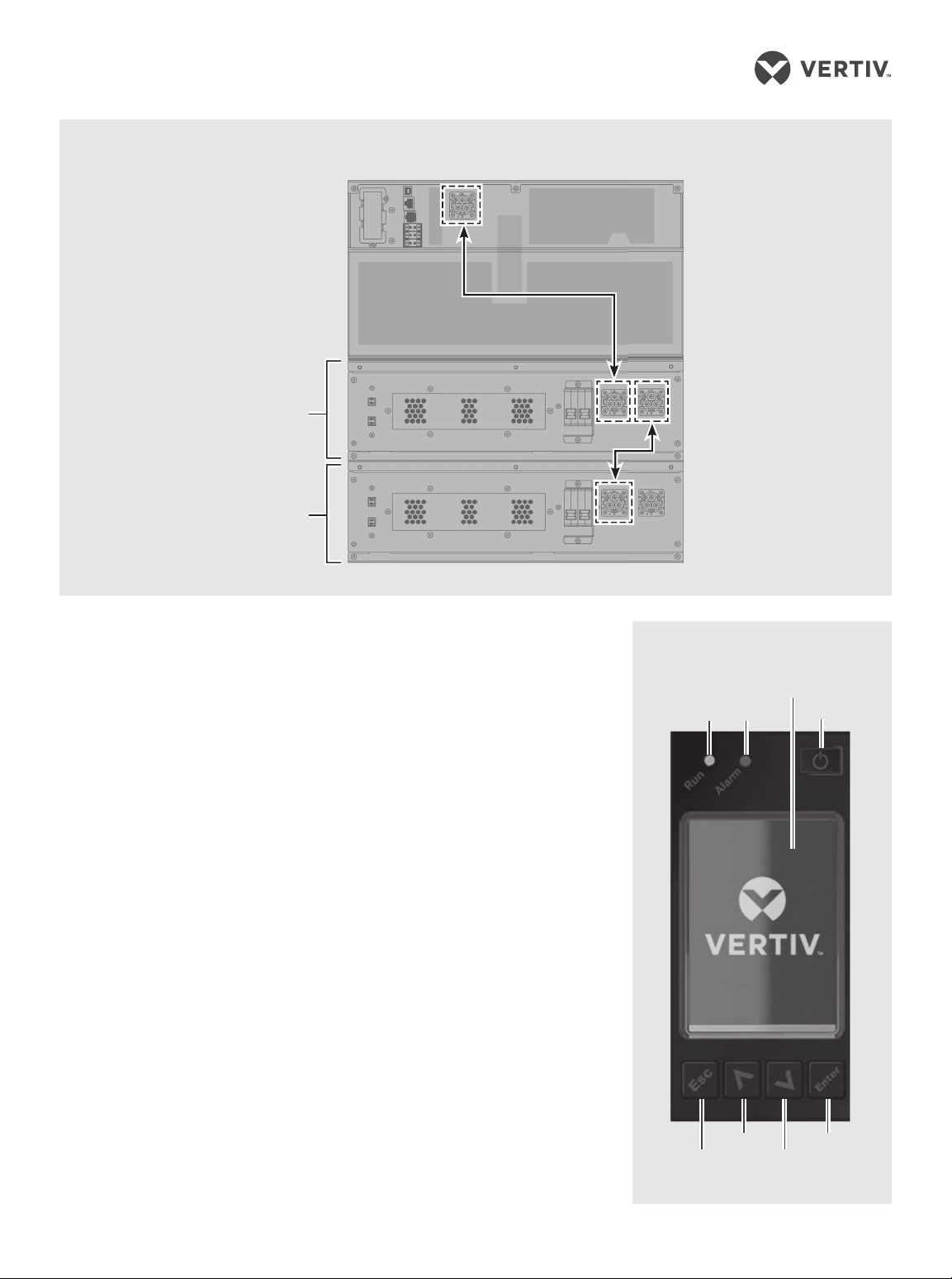

GXT5TM UPS to External Battery Cabinet Connections

UPS rear panel

Single/First EBC

Second EBC

Operation and Display Panel

Enter

Down

Escape

Power

Run Alarm

Display screen

LIEBERT® GXT5™ UPS 208-V GXT5-6KL630RT5UXLN

Quick Installation Guide

590-1930-665A/SL-70306_REV0 3

unit has a jumper between

pins 1-2 or that it is properly

wired to an Emergency Power-

O circuit (normally closed).

3. Make sure the breaker supplying

power to the UPS is closed, and

close the input breaker on the

rear of the UPS.

4. If necessary, use the LCD

display or a connected

computer to make any required

settings. (Refer to the User

Guide for conguration set up.)

5. Close all output breakers on the

rear of the UPS (or in an external

panel board, if used).

6. If external battery cabinets are

included, close the breakers on

the rear of each cabinet.

7. Power-on the UPS using the

Operation and Display Panel

(see the illustration on the

previous page) by pressing and

holding the power button until

the conrmation dialog appears.

Use the Up/Down arrows to

select “YES”, then press Enter.

NOTE: During operation, the UPS

may sound an alarm as the output

receptacles are powered. You may

press the Esc button for 2 seconds

to silence the audible alarm.

To contact Vertiv Technical Support: visit www.VertivCo.com

trademarks or registered trademarks of their respective owners. While every precaution has been taken to ensure accuracy and completeness herein, Vertiv Co. assumes no

responsibility, and disclaims all liability, for damages resulting from use of this information or for any errors or omissions. Specications are subject to change without notice.

4 590-1930-665A/SL-70306_REV0

UPS LIEBERT® GXT5™

DE 208 V GXT5-6KL630RT5UXLN

Guía de instalación rápida

590-1930-665A/SL-70306_REV0 5

IMPORTANTE: Antes de instalar,

conectar la alimentación u operar la

UPS Liebert GXT5, consulte la hoja

de Declaraciones regulatorias y de

seguridad. Para obtener información

detallada sobre instalación, operación,

mantenimiento y solución de

problemas, consulte la Guía del

usuario de GXT5 correspondiente

a su modelo, disponible en

www.VertivCo.com.

INSTALACIÓN

1. Inspección de la UPS

Inspeccione la UPS para

detectar signos de daños

evidentes. Si hay daños

visibles, no continúe y llame

a nuestra línea de soporte de

garantía al 1-800-222-5877

(opción de menú 3) o envíe

un correo electrónico a

microups.warranty@vertivco.com

para obtener ayuda.

2. Elección de la ubicación

Instale la UPS en un entorno de

temperatura controlada que no

tenga contaminantes corrosivos

ni conductivos. Evite los lugares

cercanos a fuentes de calor

o agua y la exposición a la luz

solar directa. Para una ventilación

adecuada, deje un espacio libre

de aproximadamente diez

centímetros a cada lado de

la UPS.

La toma de entrada debe estar

en un lugar cercano y de fácil

acceso.

3. Instalación de la UPS

La UPS y los gabinetes de

batería externos opcionales

pueden instalarse en una

con guración de torre o bastidor.

Para la instalación en torre,

monte y  je los pies de soporte

de la torre. Para la instalación en

bastidor,  je los soportes en la

UPS, instale el kit de carriles en

el bastidor (si es necesario)

e instale la UPS en el bastidor.

UPS GXT5

# Descripción

1Puerto Liebert® IntelliSlot™

2Puerto del bloque de terminales de contacto en seco

3Puerto USB

4Puerto RS-485

5Puerto RS-232

6Conector REPO

7Conector del gabinete de batería externo

8Disyuntor de entrada para L6-30P #5

9Disyuntor de derivación de mantenimiento

10 Disyuntor de salida para L6-30R #3 y #4

11 Disyuntor para L6-20R #2

12 Disyuntor para L6-20R #1

Se muestra la parte posterior de la UPS GXT5TM 6KL630RT5ULN

1 2 3456 7

12 11 10 9 8

UPS LIEBERT® GXT5™ DE 208 V GXT5-6KL630RT5UXLN

Guía de instalación rápida

6 590-1930-665A/SL-70306_REV0

NOTA:

Esta UPS no está pensada

para utilizarse en una sala de

computadoras, según la de nición

de la norma para la protección de

computadoras electrónicas/

equipos de procesamiento de

datos de ANSI/NFPA 75.

CONEXIONES

4. Conexión del gabinete de

batería externo (opcional)

Los gabinetes de batería

externos (EBC) permiten un

tiempo de funcionamiento más

prolongado de los dispositivos

conectados. Consulte la Guía

del usuario de GXT5 para

seleccionar la cantidad

y el modelo adecuados para

sus aplicaciones y su modelo

GXT5.

• Compruebe que el disyuntor

del EBC esté en la posición

"Oﬀ " (Apagado).

• Conecte un extremo del cable

del EBC proporcionado a la

UPS y el otro al gabinete de

batería. Si conecta más de

una batería externa, conecte

un extremo del cable de la

batería externa al segundo

conector del gabinete de

batería y, a continuación,

conecte el otro extremo al

siguiente gabinete de

batería.

5. Conexión de la UPS al

receptáculo

La UPS se conecta con un

cable y un conector de entrada

L6-30P. Realice todo el

cableado de acuerdo con los

códigos eléctricos nacionales

y locales. La UPS está

equipada con receptáculos de

salida. Conecte el equipo que

desea proteger en los

receptáculos de salida.

NOTA: Deje cargar las baterías al

menos 8 horas antes del primer

uso para garantizar un tiempo de

reserva adecuado. Las baterías se

cargan cuando la UPS está

conectada a una entrada de CA,

sin importar si la UPS está

encendida o apagada.

Terminal de EBC

Conexiones de la UPS GXT5TM al gabinete de batería externo

Panel trasero de la UPS

EBC individual/principal

EBC secundario

Panel de operación y visualización

Intro

Abajo

Arriba

Escape

Alimenta-

ción

Funciona-

miento Alarma

Pantalla

UPS LIEBERT® GXT5™ DE 208 V GXT5-6KL630RT5UXLN

Guía de instalación rápida

590-1930-665A/SL-70306_REV0 7

ENCENDIDO DE LA UPS

NOTA: No encienda la UPS antes de

que la instalación haya nalizado, un

ingeniero autorizado comisione el

sistema y los disyuntores de la

entrada externa estén cerrados.

1. Asegúrese de que el interruptor

de derivación de mantenimiento

esté en la posición "OFF"

(Apagado) abierta y que la

protección esté rme en su lugar.

2. Asegúrese de que el conector

REPO en la parte posterior de

la unidad tenga un puente

entre los

pines 1-2, o bien que

esté cableado correctamente

a un circuito de apagado de

emergencia (normalmente

cerrado).

3. Asegúrese de que el disyuntor

que suministra alimentación a la

UPS esté cerrado, y cierre el

disyuntor en la parte posterior

de la UPS.

4. Si es necesario, use la pantalla

LCD o una computadora

conectada para realizar los

ajustes necesarios. (Para ver los

ajustes de conguración,

consulte la Guía del usuario).

5. Cierre todos los disyuntores de

salida en la parte posterior de la

UPS (o en un tablero de paneles

externo, si se utiliza).

6. Si se incluyen gabinetes de

batería externos, cierre los

disyuntores en la parte posterior

de cada gabinete.

7. Para encender la UPS con el Panel

de operación y visualización

(consulte la ilustración en la

página anterior), mantenga

presionado el botón de encendido

hasta que aparezca el diálogo de

conrmación. Use las teclas hacia

arriba y hacia abajo para

seleccionar “YES” (Sí) y,

a continuación, presione

“Enter” (Intro).

NOTA: Durante la operación, es

posible que la UPS emita una alarma

acústica cuando se suministra

alimentación a los receptáculos de

salida. Puede presionar el botón Esc

durante 2 segundos para silenciar

esta alarma.

Para ponerse en contacto con el servicio de asistencia técnica de Vertiv, visite www.VertivCo.com.

o logotipos mencionados son marcas comerciales o registradas de sus respectivos propietarios. Si bien se han tomado todas las precauciones para garantizar la precisión

y la integridad del presente documento, Vertiv Co. no asume ningún tipo de responsabilidad y niega toda la responsabilidad legal respecto de cualquier daño derivado del

usodeestainformación,ocualquiererroruomisión.Lasespecicacionesestánsujetasacambiossinprevioaviso.

8 590-1930-665A/SL-70306_REV0

ASC LIEBERT® GXT5™

208 V GXT5-6KL630RT5UXLN

Guide d'installation rapide

590-1930-665A/SL-70306_REV0 9

IMPORTANT: Avant d'installer, de

connecter ou d'utiliser votre ASC

Liebert GXT5, veuillez consulter le

guide de sécurité et conformité. Pour

obtenir des informations détaillées sur

l'installation, l'utilisation, la

maintenance et le dépannage,

reportez-vous au Guide de l'utilisateur

GXT5 correspondant à votre modèle,

disponible sur www.VertivCo.com.

INSTALLATION

1. Inspection de l'ASC

Véri ez que l'ASC ne présente pas

de signes de dommages évidents. Si

des dommages sont visibles, cessez

toute utilisation et appelez notre

service d'assistance téléphonique au

1-800-222-5877, option de menu 3,

ou envoyez un courriel à l'adresse

microups.warranty@vertivco.com.

2. Choix d'un emplacement

Installez l'ASC dans un

environnement à température

contrôlée, exempt de contaminants

corrosifs et conducteurs. Évitez les

emplacements proches des

sources d'eau ou de chaleur et

exposés à la lumière directe du

soleil. Pour une bonne ventilation,

laissez un dégagement de

101,6 mm de chaque côté de l'ASC.

La prise d'entrée doit être proche

et facilement accessible.

3. Installation de l'ASC

L'ASC et les armoires de batterie

externe en option peuvent être

installées en con guration tour ou

rack. Pour l'installation type tour,

assemblez et  xez les supports de la

tour. Pour l'installation type rack,

 xez les supports sur l'ASC, installez

le kit de rails dans le rack si

nécessaire et installez l'ASC dans le

rack.

REMARQUE: Cette ASC ne doit pas

être utilisée dans une salle informatique

comme déﬁ ni par la norme sur la

protection des équipements

informatiques et du traitement de

l'information de la norme ANSI/NFPA 75.

ASC GXT5

Nº Description

1Port Liebert® IntelliSlot™

2Port du bornier contact sec

3Port USB

4Port RS-485

5Port RS-232

6Connecteur REPO

7Connecteur de l'armoire de batterie externe

8Disjoncteur d'entrée pour L6-30P nº 5

9Disjoncteur de dérivation de maintenance

10 Disjoncteur de sortie pour L6-30R nº 3 et nº 4

11 Disjoncteur pour L6-20R nº 2

12 Disjoncteur pour L6-20R nº 1

Illustration de l'arrière de l'ASC GXT5TM 6KL630RT5ULN

1 2 3456 7

12 11 10 9 8

ASC LIEBERT® GXT5™ 208 V GXT5-6KL630RT5UXLN

Guide d'installation rapide

10 590-1930-665A/SL-70306_REV0

CONNEXIONS

4. Connexion de l'armoire

de batterie externe (en

option)

Les armoires de batterie externe

(EBC) fournissent une autonomie

plus longue des appareils

connectés. Reportez-vous au

Guide de l'utilisateur GXT5 pour

sélectionner le modèle et la

quantité appropriés pour votre

modèle et vos applications GXT5.

• Veri ez que le disjoncteur de

l'EBC est sur la position

« O » (arrêt).

• Connectez une extrémité du

câble de l'EBC fourni à l'ASC et

l'autre extrémité à l'armoire de

batterie. Si vous connectez

plus d'une batterie externe,

connectez une extrémité du

câble de la batterie externe au

second connecteur de l'armoire

de batterie, puis connectez

l'autre extrémité à

l'armoire de

batterie suivante.

5. Connexion de l'ASC

à la prise

L'ASC est connecté avec un

cordon et une  che à l'aide d'une

 che d'entrée L6-30P. E ectuez

tout le câblage conformément

à l'ensemble des codes

électriques locaux et nationaux.

L'ASC est équipée de prises de

sortie. Connectez l'équipement

à protéger aux prises de sortie.

REMARQUE: Laissez les batteries

se recharger au moins 8 heures

avant la première mise en route aﬁ n

de garantir un temps de sauvegarde

suﬀ isant. Les batteries se chargent

lorsque l'ASC est connectée à une

entrée c.a., quel que soit le statut

marche/arrêt de l'ASC.

ALIMENTATION DE L'ASC

REMARQUE: Ne démarrez pas

l'ASC tant que l'installation n'est pas

terminée, que le système n'a pas

été mis en service par un ingénieur

agréé et que les disjoncteurs

d'entrée externes sont fermés.

Bornier EBC

Connexions entre l'ASC GXT5TM et l'armoire de batterie externe

Panneau arrière de l'ASC

EBC simple/premier EBC

Second EBC

Panneau d'exploitation et

d'aﬀ ichage

Entrée

Bas

Haut

Échap

Alimentation

Fonction-

nement Alarme

Écran

d'aﬀ ichage

Autres manuels pour Liebert GXT5

Table des matières

Langues :

Autres manuels Vertiv UPS

Vertiv

Vertiv Liebert GXTRT-1000IRT2UXL Manuel utilisateur

Vertiv

Vertiv Liebert PSA4 Instructions d'installation et d'entretien

Vertiv

Vertiv Liebert EXL Manuel utilisateur

Vertiv

Vertiv Liebert APS series Guide de l'utilisateur

Vertiv

Vertiv Liebert GXT MT+ CX 1K SB Manuel utilisateur

Vertiv

Vertiv LIEBERT EXS 208/220-V 30 KVA Manuel utilisateur

Vertiv

Vertiv Liebert PST4-350MT120 Instructions d'installation et d'entretien

Vertiv

Vertiv Liebert EXM series Manuel utilisateur

Vertiv

Vertiv Liebert NX Manuel utilisateur

Vertiv

Vertiv Liebert NXL 500 Manuel utilisateur

Vertiv

Vertiv Liebert ITA2 Manuel utilisateur

Vertiv

Vertiv Liebert GXT5-500LVRT2UXL Manuel utilisateur

Vertiv

Vertiv Liebert APM Plus Manuel utilisateur

Vertiv

Vertiv LIEBERT GXT5-6000IRT5UXL Manuel utilisateur

Vertiv

Vertiv Liebert PST4-660MT120 Instructions d'installation et d'entretien

Vertiv

Vertiv Liebert EDGE Instructions d'installation et d'entretien

Vertiv

Vertiv 10H92873 Manuel utilisateur

Vertiv

Vertiv Liebert ITA2 Instructions d'installation et d'entretien

Vertiv

Vertiv Liebert ITA2 Manuel utilisateur

Vertiv

Vertiv Liebert GXT5 Manuel utilisateur

Vertiv

Vertiv Liebert GXT5-500LVRT2UXLN Instructions d'installation et d'entretien

Vertiv

Vertiv Liebert GXT5-5000MVRT4UXLN Instructions d'installation et d'entretien

Vertiv

Vertiv Liebert Trinergy Cube Manuel utilisateur

Vertiv

Vertiv PSA4-1000MT120 Instructions d'installation et d'entretien

Manuels UPS populaires d'autres marques

Pylontech

Pylontech Victron & Pylontech US5000 Manuel utilisateur

Tecnoware

Tecnoware EVO DSP PLUS MM 6.8 Manuel utilisateur

Mecer

Mecer ME-1000-WTU Manuel utilisateur

Mustek

Mustek PowerMust 530(B) Plus Manuel d'installation et d'exploitation

Emerson

Emerson Liebert NXL series Manuel utilisateur

MAKELSAN

MAKELSAN BOXER SERIES Manuel utilisateur

Block

Block PC-0524-400-0 Manuel utilisateur

CyberPower

CyberPower CP585LCD Manuel utilisateur

Eaton

Eaton 3S Instructions de montage

CyberPower

CyberPower Office Tower Series UPS 1000 Manuel utilisateur

CyberPower

CyberPower BM100 Manuel utilisateur

Best Power

Best Power 610 Manuel utilisateur

Best Power

Best Power Unity/I UT3K Manuel utilisateur

Mustek

Mustek PowerMust 400 Offline Manuel utilisateur

Xantrex

Xantrex Trace 512 UR-UPS Manuel utilisateur

Forza

Forza SL-1501UL Manuel utilisateur

LEGRAND

LEGRAND keor 310081 Manuel utilisateur

ABB

ABB Conceptpower DPA 500 Manuel utilisateur
