Velleman DVM439 Manuel utilisateur

DVM439

NON-CONTACT INFRARED THERMOMETER

CONTACTLOZE IR-THERMOMETER

THERMOMÈTRE IR SANS CONTACT

TERMÓMETRO IR DE BOLSILLO –SIN CONTACTO

BERÜHRUNGSLOSES INFRAROT-THERMOMETER

USER MANUAL 2

GEBRUIKERSHANDLEIDING 6

MODE D'EMPLOI 11

MANUAL DEL USUARIO 16

BEDIENUNGSANLEITUNG 21

DVM439

V. 02 –14/10/2013 2 ©Velleman nv

USER MANUAL

1. Introduction

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that disposal of

the device after its lifecycle could harm the environment. Do not

dispose of the unit (or batteries) as unsorted municipal waste; it

should be taken to a specialized company for recycling. This device

should be returned to your distributor or to a local recycling

service. Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly before

bringing this device into service. If the device was damaged in transit, don't

install or use it and contact your dealer.

2. Safety Instructions

Warning! Visible laser radiation. Do not stare into the beam as

eye damage may occur. This device contains a class 2 laser.

Output power does not exceed 1 mW, wavelength 650 nm.

Never point the laser beam at a person or animal. Never point the

laser beam at reflective surfaces. Never look at the laser beam

using an optical instrument, such as binoculars or a microscope.

Keep this device away from children and unauthorized users.

Keep this device away from rain, moisture, splashing and dripping

liquids. Never put objects filled with liquids on top of or close to the

device.

3. General Guidelines

Refer to the Velleman® Service and Quality Warranty on the last pages

of this manual.

Keep this device away from dust and extreme temperatures.

Protect this device from shocks and abuse. Avoid brute force when

operating the device.

Familiarise yourself with the functions of the device before actually using

it.

All modifications of the device are forbidden for safety reasons. Damage

caused by user modifications to the device is not covered by the

warranty.

Only use the device for its intended purpose. Using the device in an

unauthorised way will void the warranty.

DVM439

V. 02 –14/10/2013 3 ©Velleman nv

Damage caused by disregard of certain guidelines in this manual is not

covered by the warranty and the dealer will not accept responsibility for

any ensuing defects or problems.

Do not switch the device on immediately after it has been exposed to

changes in temperature. Protect the device against damage by leaving it

switched off until it has reached room temperature.

Readings may be affected if the unit is operated within a radio frequency

electromagnetic field strength of about 3 V/m, but the performance of

the instrument will not be permanently affected.

Note: in an EM field of 3 V/m from 350 to 550 MHz, the maximum error

is 8 °C (14.4 °F).

Use the original packaging if the device is to be transported.

Keep this manual for future reference.

4. Features

laser sight technology

temperature readout in °C or °F

large LCD display with amber backlight

real-time maximum temperature reading

last measurement memory recall by pressing °C/°F key while powered

off

auto power-off function.

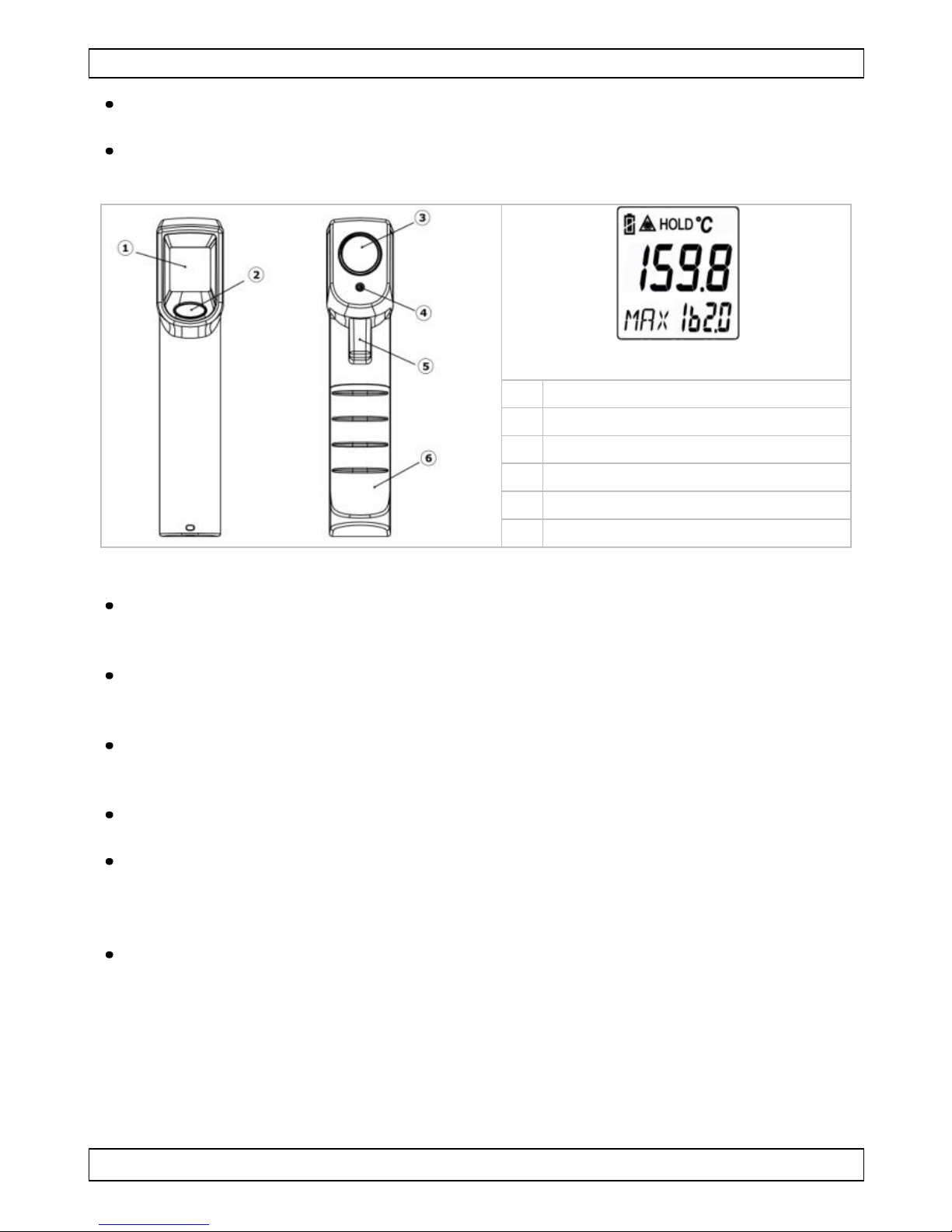

5. Overview

Display example

LCD display

mode key

infrared lens

laser

measurement key

battery cover

6. Operation

Aim the infrared lens [3] at the target and press the measurement

key [5] to display the target’s surface temperature. A red laser spot

appears on the target during measurement.

DVM439

V. 02 –14/10/2013 4 ©Velleman nv

The distance-to-target ratio is 8:1. This means that, for example, at

8 cm, the target must be larger than 1 cm to get a proper measurement.

Make sure the target area is within this field of view.

The device can measure temperatures in °C or °F. Press the mode

key [2] while the device is on to switch between measurement units. The

corresponding symbol (°C or °F) appears on the display.

The maximum measured value is always shown at the bottom of the

display, next to the ‘MAX’ indicator.

When you release the measurement key [5], the hold mode is

automatically activated: the last measurement value remains on the

display until you press the measurement key again, or until the device

shuts off automatically (after approx. 15 seconds).

Note that the display is always on, while the laser is only on during

measurement.

7. Batteries

This device is battery-operated, using 2 type AAA 1.5 V batteries.

It incorporates a low battery indicator as follows:

Batteries OK: measurements are possible.

Batteries low: batteries need to be replaced, but measurements

are still possible.

Batteries exhausted: batteries need to be replaced, measurements

are no longer possible.

To replace the batteries, proceed as follows:

1. Wait until the device powers off automatically (about 15 s).

A malfunction may occur if you replace the batteries while the

device is on. In this case, reset the device. See ‘Troubleshooting’

for more information.

2. Open the battery compartment by sliding the battery cover [6]

downwards.

3. Replace the batteries by two new type AAA 1.5 V batteries.

4. Slide the battery cover back in place.

Warning: Do not puncture batteries or throw them in fire as they

may explode. Do not attempt to recharge non-rechargeable

batteries (alkaline). Dispose of batteries in accordance with local

regulations. Keep batteries away from children.

8. Troubleshooting

‘Hi’ or ‘Lo’ is displayed when the temperature being measured

is outside of the range of the device (see ‘Technical

Specifications’).

DVM439

V. 02 –14/10/2013 5 ©Velleman nv

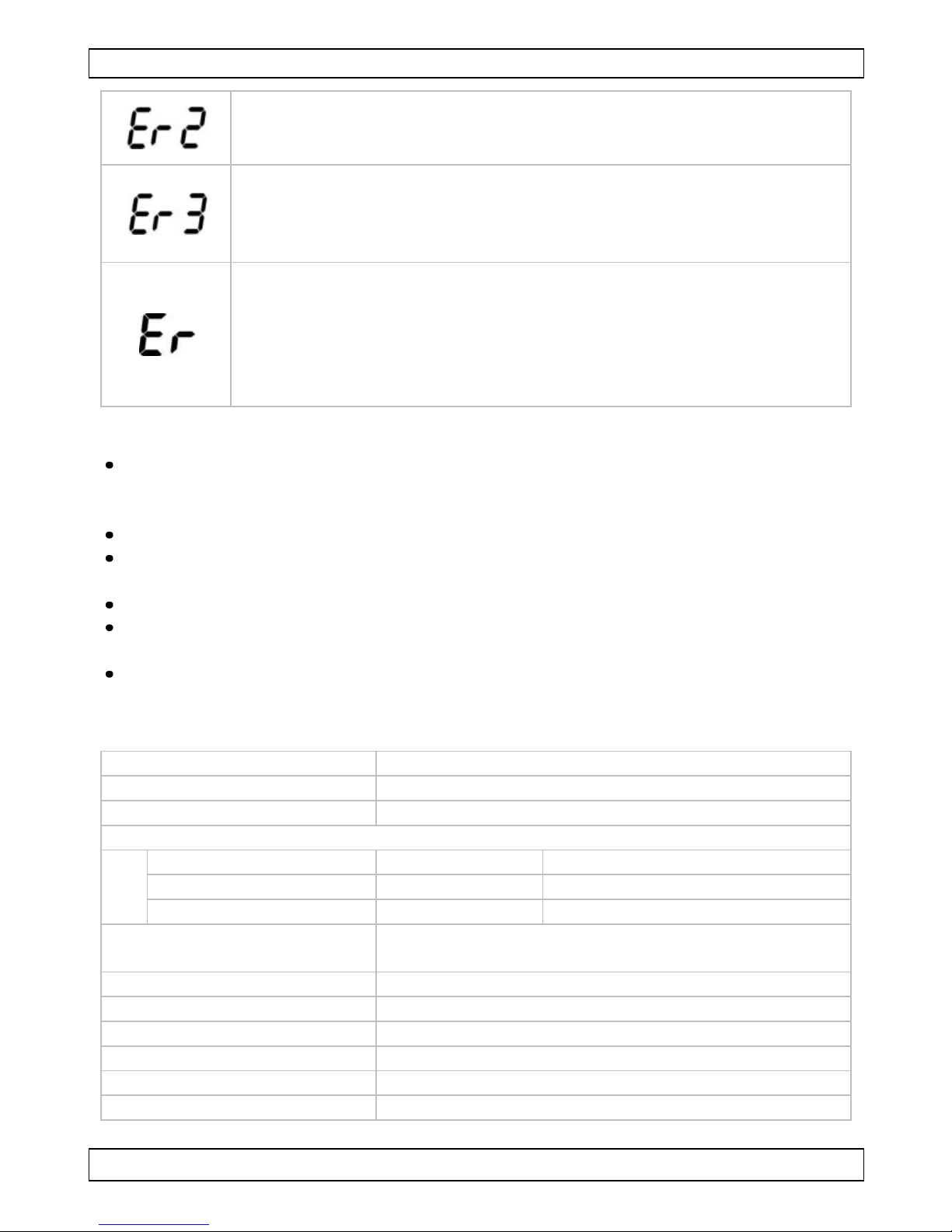

‘Er2’ is displayed when the device is exposed to rapid changes

in ambient temperature. Allow the device to reach the ambient

temperature for at least 30 minutes.

‘Er3’ is displayed when the ambient temperature is outside of

the

0–50 °C range (32–122 °F). Allow the device to reach the

ambient temperature for at least 30 minutes.

Er5–9. For all other errors, it is necessary to reset the device.

To reset, proceed as follows:

1. Wait until the device powers off automatically (about 15 s).

2. Remove the batteries and wait for at least 1 minute.

3. Reinsert the batteries and press the measurement button.

Note: If the error persists, contact your dealer for service.

9. Cleaning and Maintenance

The sensor lens [3] is the most delicate part of the device and it shall be

kept clean at all times. To do this, only use a soft cloth or cotton bud

with a little water or medical alcohol.

Allow the lens to fully dry before using the device.

Wipe the other parts of the device regularly with a moist, lint-free cloth.

Do not use alcohol or solvents.

Do not submerge the device in water or any other liquid.

There are no user-serviceable parts. Contact your dealer for spare parts

if necessary.

The device shall be stored between –20 °C and +65 °C (–4 °F to

+149 °F).

10. Technical Specifications

measurement range

–35 °C to 365 °C (–31 °F to 689 °F)

operating temperature

–10 °C to 50 °C (32 °F to 122 °F)

storage temperature

–20 °C to 65 °C (–4 °F to 149 °F)

accuracy

Tobj = –35 °C to 0 °C

Tamb = 23–25 °C

± (2.5 °C + 0.05/degree)

Tobj = 0–365 °C

Tamb = 23–25 °C

± 2.5 % of reading + 2 digits

Tobj = 15–35 °C

Tamb = 25 °C

± 1.5 °C (2.7 °F)

resolution

(–9.9 °C to 199.9 °C)

0.2 °C / 0.5 °F

response time (90 %)

1 s

emissivity range

0.95 fixed

wavelength

5–14 µm

auto switching-off

15 s

distance-to-spot ratio D:S

8:1

power supply

2 x 1.5 V AAA batteries (incl.)

DVM439

V. 02 –14/10/2013 6 ©Velleman nv

dimensions

172.9 x 36.0 x 71.5 mm

weight

152 g

Use this device with original accessories only. Velleman nv cannot

be held responsible in the event of damage or injury resulting from

(incorrect) use of this device. For more info concerning this product

and the latest version of this manual, please visit our website

www.velleman.eu. The information in this manual is subject to

change without prior notice.

Velleman nv. All worldwide rights reserved. No part of this manual may

be copied, reproduced, translated or reduced to any electronic medium or

otherwise without the prior written consent of the copyright holder.

GEBRUIKERSHANDLEIDING

1. Inleiding

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het

na zijn levenscyclus wordt weggeworpen, dit toestel schade kan

toebrengen aan het milieu. Gooi dit toestel (en eventuele

batterijen) niet bij het gewone huishoudelijke afval; het moet bij

een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet

dit toestel naar uw verdeler of naar een lokaal recyclagepunt

brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen,

contacteer dan de plaatselijke autoriteiten betreffende de

verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel

in gebruik neemt. Werd het toestel beschadigd tijdens het transport,

installeer of gebruik het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Waarschuwing! Zichtbare laserstraal. Kijk niet in de laserstraal

om oogletsels te voorkomen. Dit toestel is een laserproduct

klasse 2.

Uitgangsvermogen < 1 mW, golflengte 650 nm.

DVM439

V. 02 –14/10/2013 7 ©Velleman nv

Richt de laserstraal nooit op personen of dieren. Richt de

laserstraal nooit op reflecterende oppervlakken. Bekijk een

laserstraal nooit met een optisch instrument, zoals een verrekijker

of een microscoop.

Houd dit toestel buiten het bereik van kinderen en onbevoegden.

Bescherm het toestel tegen regen, vochtigheid en opspattende

vloeistoffen. Plaats nooit objecten gevuld met vloeistof op of naast

het toestel.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze

handleiding.

Bescherm dit toestel tegen stof en extreme temperaturen.

Bescherm het toestel tegen schokken. Vermijd brute kracht tijdens de

bediening.

Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.

Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan het

toestel. Schade door wijzigingen die de gebruiker heeft aangebracht aan

het toestel, valt niet onder de garantie.

Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt

automatisch bij ongeoorloofd gebruik.

De garantie geldt niet voor schade door het negeren van bepaalde

richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid

afwijzen voor defecten of problemen die hier rechtstreeks verband mee

houden.

Het is beter om het toestel niet onmiddellijk in te schakelen nadat het

werd blootgesteld aan temperatuurschommelingen. Om beschadiging te

vermijden, moet u wachten tot het toestel kamertemperatuur heeft

bereikt.

Elektromagnetische velden en radiofrequenties van ongeveer 3 V/m

kunnen de uitlezing beïnvloeden. De werking van het toestel zal echter

niet permanent verstoord worden.

Opmerking: in een elektromagnetisch veld van 3 V/m van 350 tot

550 MHz, is de maximale fout 8 °C.

Gebruik de oorspronkelijke verpakking wanneer u het toestel vervoert.

Bewaar deze handleiding voor verdere raadpleging.

4. Eigenschappen

laserpointer

temperatuurweergave in °C of °F

groot LC-display met amber achtergrondverlichting

weergave van de maximale temperatuur in realtime

DVM439

V. 02 –14/10/2013 8 ©Velleman nv

opvraging van de laatst gemeten waarde door een druk op de knop

°C/°F

automatische uitschakeling.

5. Overzicht

Voorbeeld uitlezing

LCD-display

'mode'-knop

infraroodlens

laser

meetknop

batterijklep

6. Gebruik

Richt de infraroodlens [3] op het te meten punt en druk op de meetknop

[5] om de oppervlaktetemperatuur van het voorwerp weer te geven.

Tijdens de meting verschijnt er een rode stip op het meetpunt.

De verhouding afstand/meetpunt bedraagt 8:1. Dit betekent dat, bij een

meetafstand van 8 cm, het voorwerp groter moet zijn dan 1 cm. Zorg

ervoor dat het meetpunt binnen deze waarden blijft.

Het toestel geeft de temperatuur weer in zowel °C als in °F. Om de

meeteenheid te selecteren, schakel de thermometer in en druk op de

'mode'-knop [2]. Op de display verschijnt °C of °F.

De gemeten maximumwaarde verschijnt altijd onderaan de display,

naast het symbool 'MAX'.

De ‘hold’-functie wordt automatisch ingeschakeld van zodra u de

meetknop [5] loslaat. De laatst gemeten waarde blijft op de display

weergegeven tot u een nieuwe meting uitvoert of tot de thermometer

zich automatisch uitschakelt (na ong. 15 sec.).

Merk op dat de achtergrondverlichting zich altijd inschakelt. De laser

blijft enkel ingeschakeld tijdens de meting.

DVM439

V. 02 –14/10/2013 9 ©Velleman nv

7. Batterijen

Dit toestel functioneert met 2 x 1.5 V AAA-batterijen. De thermometer is

uitgerust met een zichtbare aanduiding bij zwakke batterij:

Batterij OK: metingen mogelijk.

Zwakke batterij: vervang de batterij, metingen mogelijk.

Lege batterij: geen metingen mogelijk, vervang de batterij.

Om de batterijen te vervangen, gaat u als volgt te werk:

1. Wacht totdat het toestel automatisch uitschakelt (ongeveer 15 s).

Bij het vervangen van de batterij van een nog ingeschakelde

thermometer kunnen zich storingen voordoen. Herstart het toestel.

Voor meer informatie, zie 'Probleemoplossing'.

2. Open het batterijvak door het dekseltje [6] naar beneden te schuiven.

3. Vervang de batterijen door 2 nieuwe 1.5 V AAA-batterijen.

4. Sluit het batterijvak door het dekseltje op zijn plaats te schuiven.

Waarschuwing: U mag batterijen nooit doorboren of in het vuur

gooien (explosiegevaar). Herlaad geen alkalinebatterijen. Gooi

batterijen weg volgens de plaatselijke milieuwetgeving. Houd

batterijen uit het bereik van kinderen.

8. Probleemoplossing

Display geeft ‘Hi’ of ‘Lo’ weer indien de gemeten temperatuur

zich buiten het bereik van het toestel bevindt (zie ‘Technische

specificaties’).

Display geeft ‘Er2’ weer indien de thermometer is blootgesteld

aan een plotse wisseling van de omgevingstemperatuur. Wacht

gedurende een 30-tal minuten tot de thermometer op

kamertemperatuur gekomen is.

Display geeft ‘Er3’ weer wanneer de omgevingstemperatuur

lager is dan 0 °C of hoger is dan +50 °C. Wacht gedurende

een 30-tal minuten tot de thermometer op kamertemperatuur

gekomen is.

Er5–9. Herstart het toestel bij alle andere foutmeldingen. Om

te resetten, gaat u als volgt te werk:

1. Wacht totdat het toestel automatisch uitschakelt (ongeveer

15 s).

2. Verwijder de batterijen en wacht minstens 1 minuut.

3. Plaats de batterijen terug en druk op de meetknop.

Opmerking: Neem contact op met uw dealer indien de

foutmelding opnieuw verschijnt.

DVM439

V. 02 –14/10/2013 10 ©Velleman nv

9. Reiniging en onderhoud

De sensor [3] is het meest delicate onderdeel van de thermometer en

moet altijd schoon gehouden worden. Maak de sensor schoon met een

zachte doek of wattenstaafje gedrenkt in een beetje water of

ontsmettingsalcohol.

Laat de sensor drogen alvorens u het toestel opnieuw gebruikt.

Maak de andere onderdelen schoon met een vochtige, niet-pluizende

doek. Gebruik geen alcohol of oplosmiddelen.

Dompel het toestel nooit in water of een andere vloeistof.

De gebruiker mag geen onderdelen vervangen. Bestel eventuele

reserveonderdelen bij uw verdeler.

Bewaar het toestel in een ruimte met een temperatuur tussen –20 °C en

+65 °C.

10. Technische specificaties

meetbereik

–35 °C tot 365 °C

werktemperatuur

–10 °C tot 50 °C

opslagtemperatuur

–20 °C tot 65 °C

nauwkeurigheid

Tobj = –35 °C tot 0 °C

Tamb = 23–25 °C

± (2.5 °C + 0.05/°C)

Tobj = 0–365 °C

Tamb = 23–25 °C

± 2.5 % uitlezing + 2 digits

Tobj = 15–35 °C

Tamb = 25 °C

± 1.5 °C

resolutie

(–9.9 °C tot 199.9 °C)

0.2 °C / 0.5 °F

responstijd (90 %)

1 s

emissiviteit

0.95 vast

golflengte

5–14 µm

automatische uitschakeling

15 s

verhouding afstand/meetpunt

8:1

voeding

2 x 1.5 V AAA-batterij (meegelev.)

afmetingen

172.9 x 36.0 x 71.5 mm

gewicht

152 g

Gebruik dit toestel enkel met originele accessoires. Velleman nv is

niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik

van dit toestel. Voor meer informatie over dit product en de laatste

versie van deze handleiding, zie www.velleman.eu. De informatie in

deze handleiding kan te allen tijde worden gewijzigd zonder

voorafgaande kennisgeving.

Table des matières

Langues :

Autres manuels Velleman Thermomètre

Velleman

Velleman IPDD900 Manuel utilisateur

Velleman

Velleman DEM103 Manuel utilisateur

Velleman

Velleman DTP5 Manuel utilisateur

Velleman

Velleman DEM100 Manuel utilisateur

Velleman

Velleman DVM1322 Manuel utilisateur

Velleman

Velleman DVM77N Manuel utilisateur

Velleman

Velleman DVM8810 Manuel utilisateur

Velleman

Velleman DVM8090 Manuel utilisateur

Velleman

Velleman PEREL WC216 Manuel utilisateur

Velleman

Velleman DVM002 Manuel utilisateur

Velleman

Velleman SHE11 Manuel utilisateur

Velleman

Velleman VMA324 Manuel utilisateur

Velleman

Velleman DVM8838 Manuel utilisateur

Velleman

Velleman ED2A011 Manuel utilisateur

Velleman

Velleman DVM8855 Manuel utilisateur

Velleman

Velleman DVM8861 Manuel utilisateur

Velleman

Velleman DVM99 Manuel utilisateur

Velleman

Velleman TA20 Manuel utilisateur

Velleman

Velleman PMTEMP1 Manuel utilisateur

Velleman

Velleman DTP1N Manuel utilisateur

Velleman

Velleman DEM101 Manuel utilisateur

Velleman

Velleman TA2 Manuel utilisateur

Velleman

Velleman TA25 Manuel utilisateur

Velleman

Velleman TA25 Manuel utilisateur

Manuels Thermomètre populaires d'autres marques

Delton

Delton 981A Manuel utilisateur

Baker

Baker MM2P Manuel utilisateur

Tarmo

Tarmo 320281 Manuel utilisateur

Citizen

Citizen CTD 504 Manuel utilisateur

TFA

TFA 14.1500 Manuel utilisateur

Vive

Vive DMD1010 Manuel utilisateur

Gotemp

Gotemp THB4002 Manuel utilisateur

GREISINGER

GREISINGER G 1202 Manuel utilisateur

Amprobe

Amprobe TMD-53W Manuel utilisateur

Trotec

Trotec BP10 Manuel utilisateur

Radiance instruments

Radiance instruments RT616 Series Manuel utilisateur

Eurolec

Eurolec IR151 Manuel utilisateur

Scaneo

Scaneo TS42B Manuel utilisateur

Sper scientific

Sper scientific 800043 Manuel utilisateur

Microlife

Microlife NC 200 Mode d’emploi

Motorola

Motorola MBP69SN Guide de configuration

The MeatStick

The MeatStick The MeatStick Manuel utilisateur

Hama

Hama TH35-A Manuel utilisateur
