VDO Ocean Link Manuel utilisateur

www.marine.vdo.com

Drehzahlmesser

Betriebsanleitung V. 1.0

Tachometer

Operating instruction V. 1.0

Compte-tours

Notice d’utilisation V. 1.0

Cuentarrevoluciones

Instrucciones de uso V. 1.0

Contagiri

Istruzioni per l'uso V. 1.0

Deutsch ................................ 3

English ................................ 21

Français ................................ 39

Español ................................ 57

Italiano ................................ 75

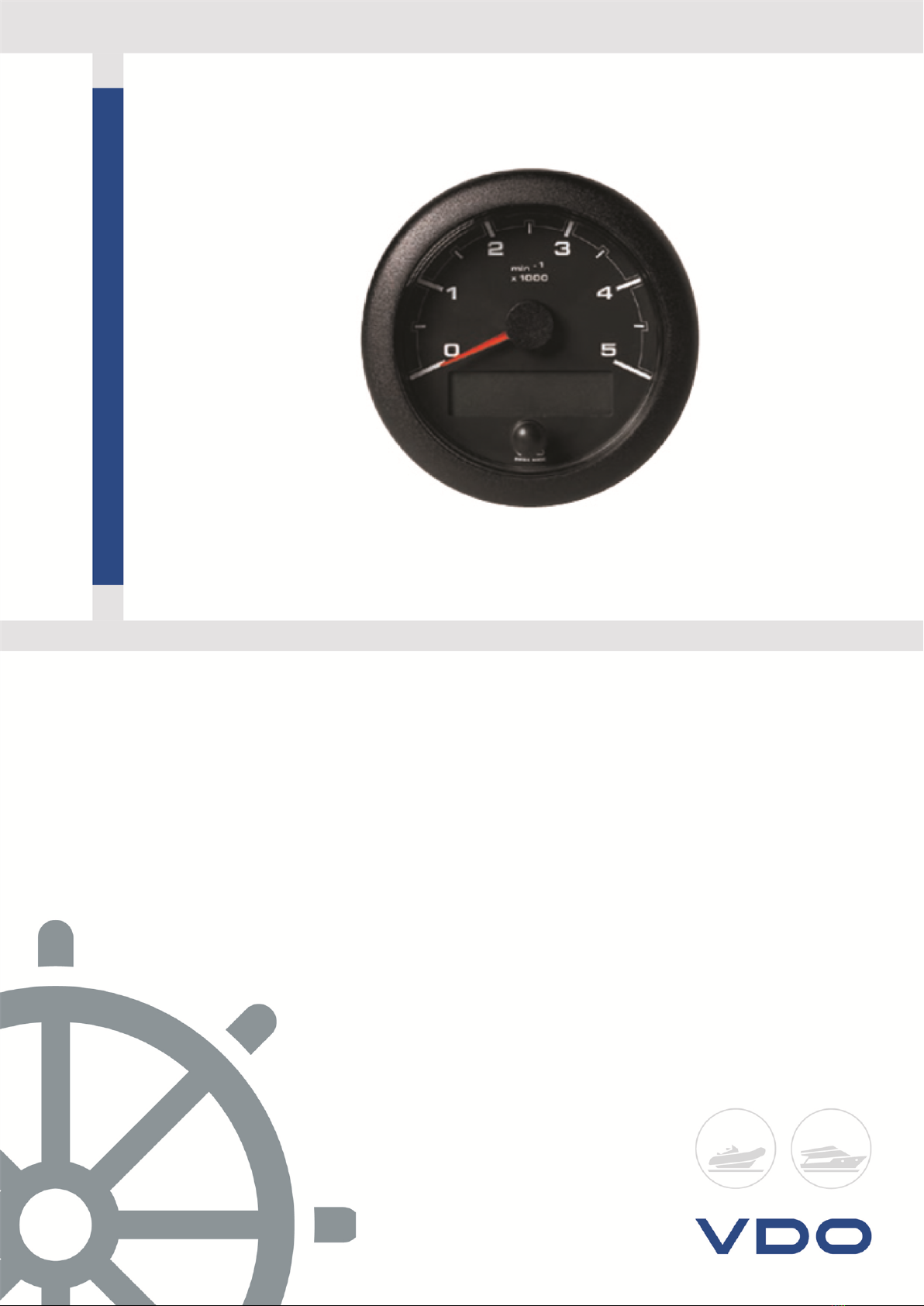

Drehzahlmesser

Betriebsanleitung

V. 1.0

www.marine.vdo.com

Inhalt

Einführung 5

Datenseiten 6

Allgemeine Einstellungen 9

Kalibrierung der Sensoren 12

Displayeinstellungen 13

Alarme 14

Problemlösung 16

Technische Daten 17

Ersatzteile, Sensoren und Zubehör 18

Anhang 19

Kundendienst und Garantie

Bei Störungen oder Fehlern bzw. wenn Sie Auskünfte zur Garantie benötigen,

kontaktieren Sie bitte die VDO-Partner.

Einen geeigneten Partner finden Sie auf der Website www.vdo-partner.com.

Einführung

Beschreibung

Der Drehzahlmesser ist ein Master-Gateway, der die Erfassung und Bereitstellung der von den

Analogsensoren und dem CAN-Bus-Netzwerk empfangenen Daten über NMEA2000-Bus und an

OceanLink-Anzeigegeräte (52 mm) ermöglicht.Er zeigt nicht nur die Motordrehzahl, sondern auch die

Momentanwerte für den Motor, die Umgebung und die Navigation an.

Priorität der empfangenen Signale

Wenn dieselben Daten von mehr als einer Quelle zur Verfügung stehen, wird den empfangenen

Signalen folgende Priorität zugewiesen:

1. Analogsensor

2. NMEA 2000

3. SAE J1939

4. Batterie (für Versorgungsspannung)

5. Interner Zähler (für Motorbetriebsstunden)

Übertragung über EasyLink

Die Datenübertragung an die Anzeigegeräte (52 mm) erfolgt automatisch alle 20 ms; hierfür ist keine

Einstellung erforderlich.

Einschalten/Ausschalten

Die Art des Einschaltens/Ausschaltens ist vom Anschluss an die Zündleitung abhängig. In der Regel

reicht es aus, den Motorzündschlüssel zu drehen oder die Schalttafel einzuschalten.

Beim Einschalten wird das VDO-Logo und die Software-Version angezeigt.

Datenseiten

Beschreibung

Teil Beschreibung

ADatensymbol

BAktueller Wert mit entsprechender Maßeinheit

C„AL“: Es liegt mindestens ein aktiver Alarm vor. Die Liste der aktiven Alarme ist nach der letzten Datenseite einsehbar,

siehe "Handhabung von Alarmen" auf Seite 14.

Anzeigen der Seiten

Beim Einschalten zeigt das Gerät die vor dem Ausschalten zuletzt gewählte Seite an. Zum Blättern

durch die Seiten kurz die Taste drücken.

Hinweis: Beim allerersten Einschalten wird standardmäßig die Seite mit den Gesamtbetriebsstunden des

Motors angezeigt.

Auswahl der anzuzeigenden Seiten

Standardmäßig werden alle Seiten angezeigt. Welche Seiten ausgeblendet/angezeigt werden sollen,

kann im Einstellungsmenü in Show screen ausgewählt werden.

Liste der möglichen Daten

Symbol Bezeichnung

Eingangssignal Ausgangssignal

Maßeinheit

NMEA

2000 SAE J1939 Analogsensor NMEA

2000 EasyLink

Motorbetriebsstunden gesamt x x x x - h

Motorkühlmitteltemperatur x x - x x °C / °F

Motorkühlmitteldruck x x - x - bar / psi / kPa

Symbol Bezeichnung

Eingangssignal Ausgangssignal

Maßeinheit

NMEA

2000 SAE J1939 Analogsensor NMEA

2000 EasyLink

Getriebeöltemperatur x x - x - bar / psi / kPa

Getriebeöldruck x x - x x bar / psi / kPa

Motoröltemperatur x x - x x °C / °F

Motoröldruck x x - x x bar / psi / kPa

Füllstand Motoröl - x - - - %

Ladedruck x x - x x bar / psi / kPa

Abgastemperatur x x - x x °C / °F

Motordrehzahl x x x x - rpm

Kraftstoffverbrauch x - - - - gal/h oder l/h

Füllstand Kraftstoff x x x x x %

Füllstand Frischwasser x - x x x %

Füllstand Schmutzwasser x - - x x %

Batteriespannung x x x x x V

Batteriestrom x x - x x A

Geschwindigkeit durch

Wasser (STW)

x - - - - mph / kn oder

km/h

Geschwindigkeit über Grund

(SOG)

x - - - - mph / kn oder

km/h

Magnetkompass x - - - - °M

(magnetischer

Norden)

Kurs über Grund (COG) x -- - - °T

(geografischer

Norden)

Tiefe unter Messwertgeber * x - - - - m / ft

Datenseiten

Symbol Bezeichnung

Eingangssignal Ausgangssignal

Maßeinheit

NMEA

2000 SAE J1939 Analogsensor NMEA

2000 EasyLink

Trimmung x - x x x %

Ruderwinkel x - x x x °S

(Steuerbord) /

°P (Backbord)

Umgebungstemperatur x - - - - °C / °F

Wassertemperatur x - - - - °C / °F

Uhrzeit x - - - - 12h / 24h

Hinweis*: Der angezeigte Wert hängt von einem ggf. eingestellten Offset ab.Standardmäßig (Offset = 0)

eingestellt ist die Tiefe unter dem Messwertgeber.

Datenseiten

Allgemeine Einstellungen

Beschreibung des Einstellungsmenüs

Arbeit im Einstellungsmenü

Gewünschte Tätigkeit Schritte

Aufrufen des Einstellungsmenüs Das Gerät einschalten, indem die Taste so lange gedrückt gehalten wird,

bis die Anzeige „Settings“erscheint: Die Einstellung Config units wird

angezeigt.

Blättern durch die möglichen Werte oder die

Befehle Yes und No

Die Taste kurz drücken

Bestätigung des Werts oder des Befehls und

Aufrufen der nächsten Einstellung

Die Taste gedrückt halten, bis der Wert oder der Befehl einmal blinkt

Verlassen des Einstellungsmenüs Die Einstellung Exit settings und anschließend den Befehl Yes

auswählen oder das Gerät ausschalten und wieder einschalten: Die erste

Datenseite wird angezeigt.

Hinweis: Das Blättern durch die Einstellungen ist nur nach vorwärts möglich. Zum Ändern einer

vorangehenden Einstellung das Einstellungsmenü verlassen und wieder aufrufen.

Beispielhafte Vorgehensweise

Im Folgenden ist die Vorgehensweise zum Einstellen von Engine instance = 3 beschrieben:

1. Beim Einschalten des Geräts die Taste so lange gedrückt gehalten, bis die Anzeige „Settings“

erscheint: Die Einstellung Config units wird angezeigt.

2. Die Taste gedrückt halten, bis No einmal blinkt: Es erscheint die Einstellung Config engine

instance.

3. Die Taste kurz drücken, um Yes anzuzeigen, anschließend gedrückt halten, bis Yes einmal blinkt:

Es erscheint die Einstellung Engine instance mit dem aktuellen Wert.

4. Die Taste kurz drücken, um durch die Werte zu blättern, bis 3angezeigt wird.

5. Die Taste gedrückt halten, bis der Wert einmal blinkt: Es erscheint die Einstellung Config analog

inputs.

Beschreibung der Einstellungen

Einstellung Beschreibung Mögliche Werte/Befehle*

Speed Maßeinheiten für die Geschwindigkeit kmh/mph/kts

Temperature Maßeinheiten für die Temperatur °C/°F

Pressure Maßeinheiten für den Druck bar/PSI/kPA

Volume Maßeinheiten für das Volumen Ltr/gal

Depth Maßeinheiten für die Tiefe ft/mtr

Engine

instance

Motor, dessen Daten angezeigt werden sollen,

NMEA2000-Codierung. 0/1/2/3

Input pin 8 Datentyp des Sensors auf Eingang 1 lOff: kein Analogsensor angeschlossen

lTrim: Trimmung, Winkel der Schiffsschrauben

lFresh: Füllstand Frischwasser

lFuel: Füllstand Kraftstoff

lRudder: Ruderwinkel

Input pin 9 Datentyp des Sensors auf Eingang 2

Do sens.

calibration

Start Sensorkalibrierung Für Informationen zur Sensorkalibrierung siehe

"Kalibrierung der Sensoren" auf Seite 12.

Config RPM Impulse pro Motorumdrehung 0,0 bis 999,9 (Standard = 1,0)

Allgemeine Einstellungen
