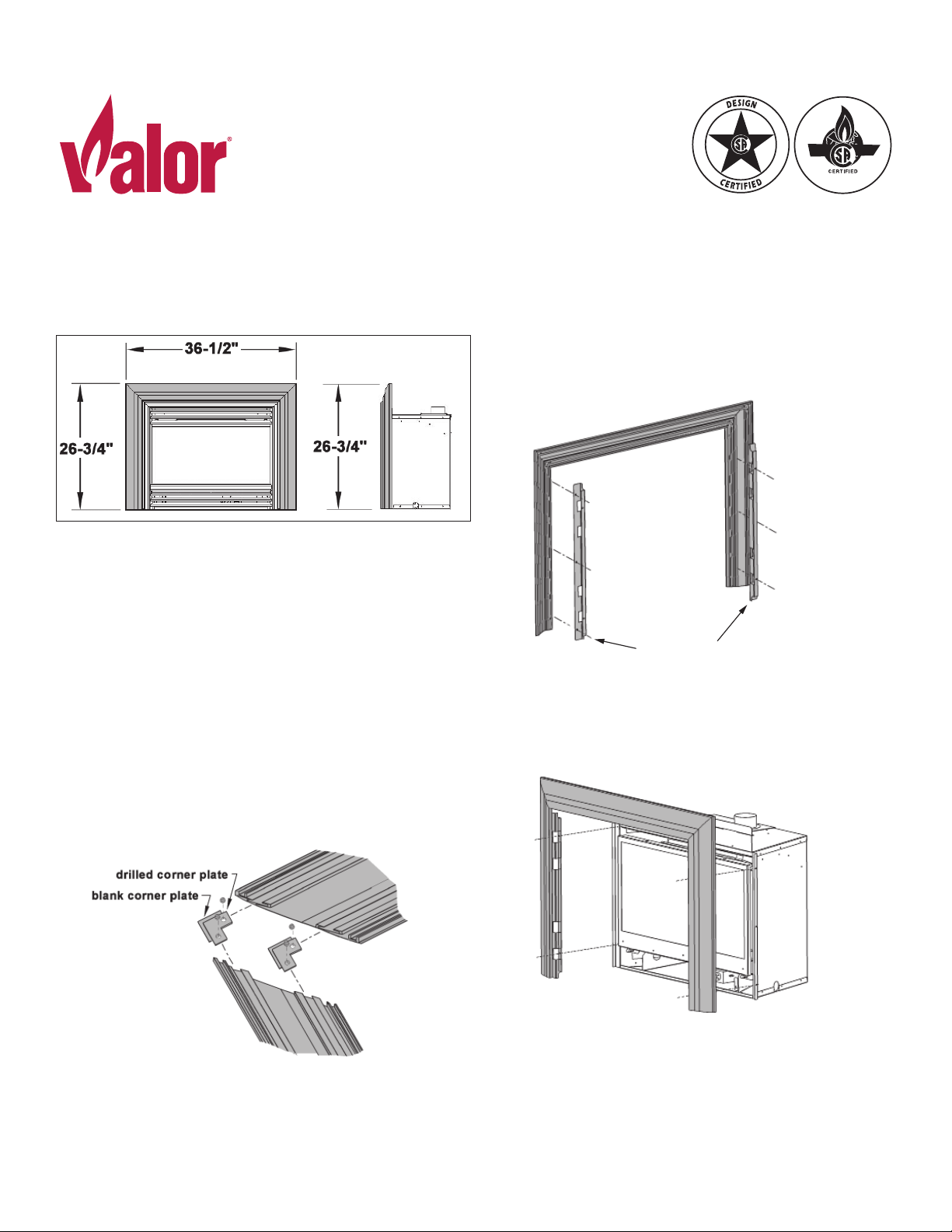

The Contour 3-Sided Trims 746CTK (black) and 747DTK

Deluxe (black) are intended to be used on any Valor G3

738 or 739 appliances, or on a Retrofire RF24B when

installed in a RA24ZC Zero Clearance Kit fitted with any

inner front.

Installation of the Contour Trim does not affect

clearances, framing dimensions or other specifications

listed in the appliance installation manual.

Installation

1. Slide the corner connection plates into the extruded

channels of the sides and top trim pieces. Butt the

mitered corners together. Fit the grub screws and

tighen while maintaining the fit of the miter. Repeat

with the other corner.

Trim Mounting Brackets

(supplied with heater)

Install bottom of bracket flush

with bottom of extruded trim.

Contour Trims 3-Sided 746CTK / 747DTK

Approved for use with Valor models 738/739 and

RF24B heaters ﬁtted with RA24ZC ONLY

INSTALLATION INSTRUCTIONS

G3 Series

2. Attach the 2 trim mounting brackets to the side trim

pieces with 3 screws for each side. The brackets

should be flush at the bottom as indicated.

3. Attach the complete trim unit to the firebox with 4

screws as shown.

Designed and Manufactured by / for

Miles Industries Ltd.

190 – 2255 Dollarton Highway, North Vancouver, B.C.,

CANADA V7H 3B1

Tel. 604-984-3496 Fax 604-984-0246

www.valorfireplaces.com

Because our policy is one of constant development and improvement,

details may vary slightly from those given in this publication.

Supports de montage de bordure

(fournis avec le foyer)

Assurez-vous que le bas des supports

soit aligné avec le bas de la bordure

Conçue et fabriquée par / pour

Miles Industries Ltd.

190 – 2255 Dollarton Highway, North Vancouver, BC,

CANADA V7H 3B1

Tél. 604-984-3496 Téléc. 604-984-0246

www.foyervalor.com

Parce que nous favorisons une politique de développement

continu, certains détails de la présente publication peuvent varier.

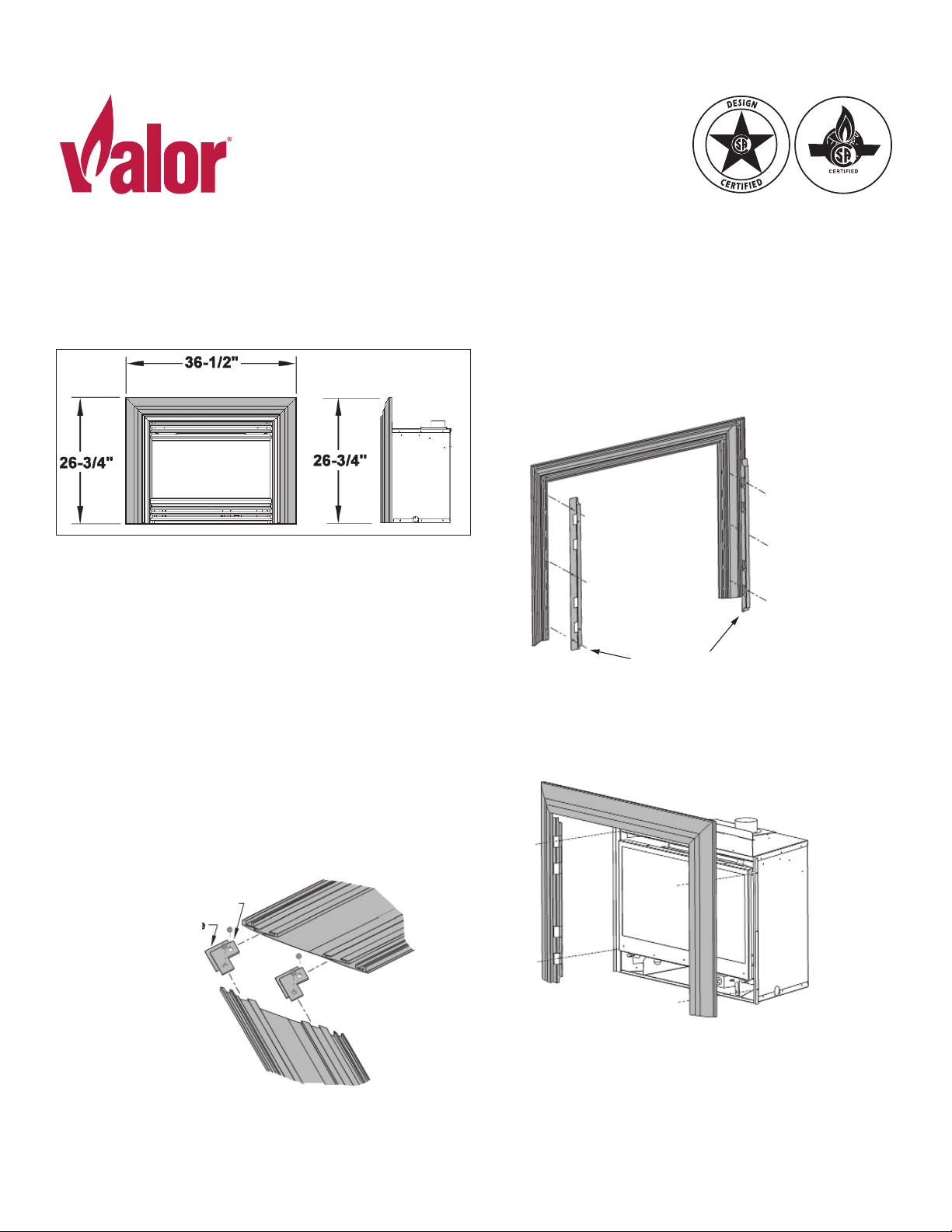

Les Bordures à 3 côtés 746CTK (noire) et 747DTK Deluxe

(noire) sont conçues pour être installées avec une des

bordures intérieures sur les foyers Valor G3 738 ou 739,

ou sur le Retrofire RF24B lorsqu’installé dans la Caisse à

dégagement zéro RA24ZC.

L’installation de la Bordure à 3 côtés n’affecte pas les

dégagements, l’encastrement ou autre spécifications

indiquées dans le guide d’installation du foyer.

Installation

1. Glissez les 2 plaques d’assemblage de coins dans les

rainures de la section du haut et d’une des sections

des côtés de la bordure. Abouttez les deux sections.

Fixez-les solidement aux plaques de coins à l’aide de

4 vis sans tête. Répétez avec l’autre coin.

Bordures à 3 côtés 746CTK / 747DTK

Approuvées pour les foyers Valor 738/739 et Retroﬁre RF24B installés

dans la Caisse à dégagement zéro RA24ZC SEULEMENT

GUIDE D’INSTALLATION

Série G3

2. Fixez les supports de montage aux deux côtés de

la bordure à l’aide de 3 vis par côté. Le bas des

supports doit être aligné au bas de la bordure.

3. Fixez la bordure assemblée à la boîte de foyer à

l’aide de 4 vis tel qu’indiqué.

plaque de coin perforée

plaque de coin unie
