Valor 1430CIK Manuel utilisateur

4008898-01

This kit must be installed by a

qualified installer, service agency

or gas supplier at the time of

the heater installation. These

instructions are to be used in

conjunction with the fireplace

main installation instructions.

INSTALLER

Leave this manual

with the appliance.

CONSUMER

Retain this manual

for future reference.

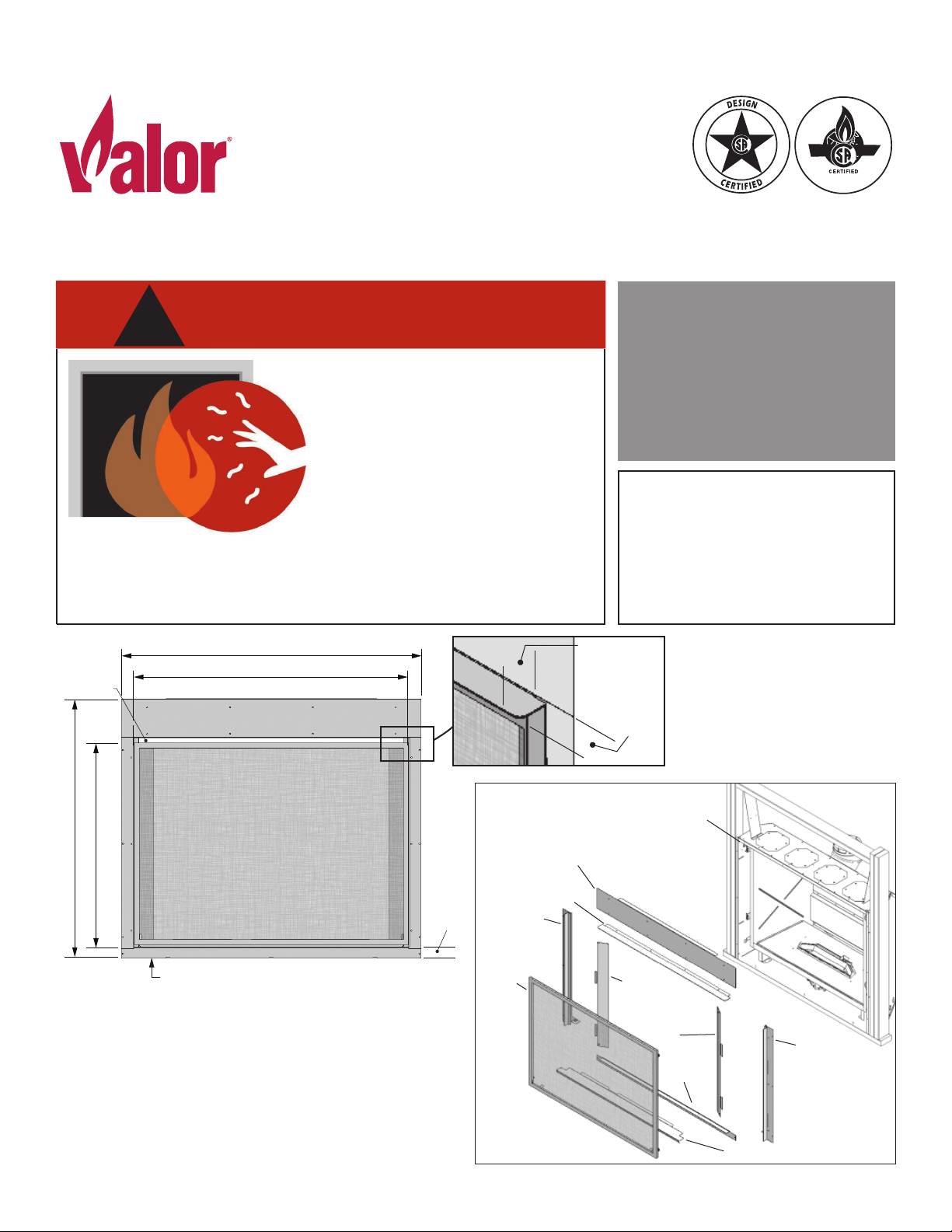

The 1430CIK Clean Installation Kit installs at the time of

framing the appliance BEFORE installing the wall ﬁnish.

Non-combustible wall finishes are required and

are applied over top of ﬂanges and butted up to 1430’s

frame—see appliance installation manual for more

information about ﬁnishing around this kit.

This kit is not intended to and cannot be installed

with any other trim. Overview

H6 1400M

Top panel

Left hand

panel

Right hand

panel

Lower

panel

Right hand

door

Left hand

door

Removable panel

Barrier

screen

Upper finishing

strip

45-5/8” [1159 mm]

39-1/4” [997 mm]

31-3/4” [807 mm]

42” [1061 mm]

1-5/8” [42 mm]

%RWWRPRIWULPȵXVKZLWKERWWRPRIDSSOLDQFH

$LUJDS

DWWRSRI

%DUULHU

VFUHHQ Frame

depth

1-1/4”

[32 mm]

Upper Finishing

Strip depth

1-3/4” [45 mm]

HOT GLASS WILL

CAUSE BURNS.

DO NOT TOUCH GLASS

UNTIL COOLED.

NEVER ALLOW CHILDREN

TO TOUCH GLASS.

DANGER

A barrier designed to reduce the risk of burns from the hot

viewing glass is provided with this appliance and must be

installed for the protection of children and other at-risk

individuals.

1430CIK Clean Installation Kit

CSA approved for use with Valor H6 1400M models ONLY

INSTALLATION MANUAL

H6 Series

WARNING

Raised, non-combustibe hearths or

exposed surfaces, although safe, can get

quite hot and may present a burn hazard

to children and other at-risk individuals.

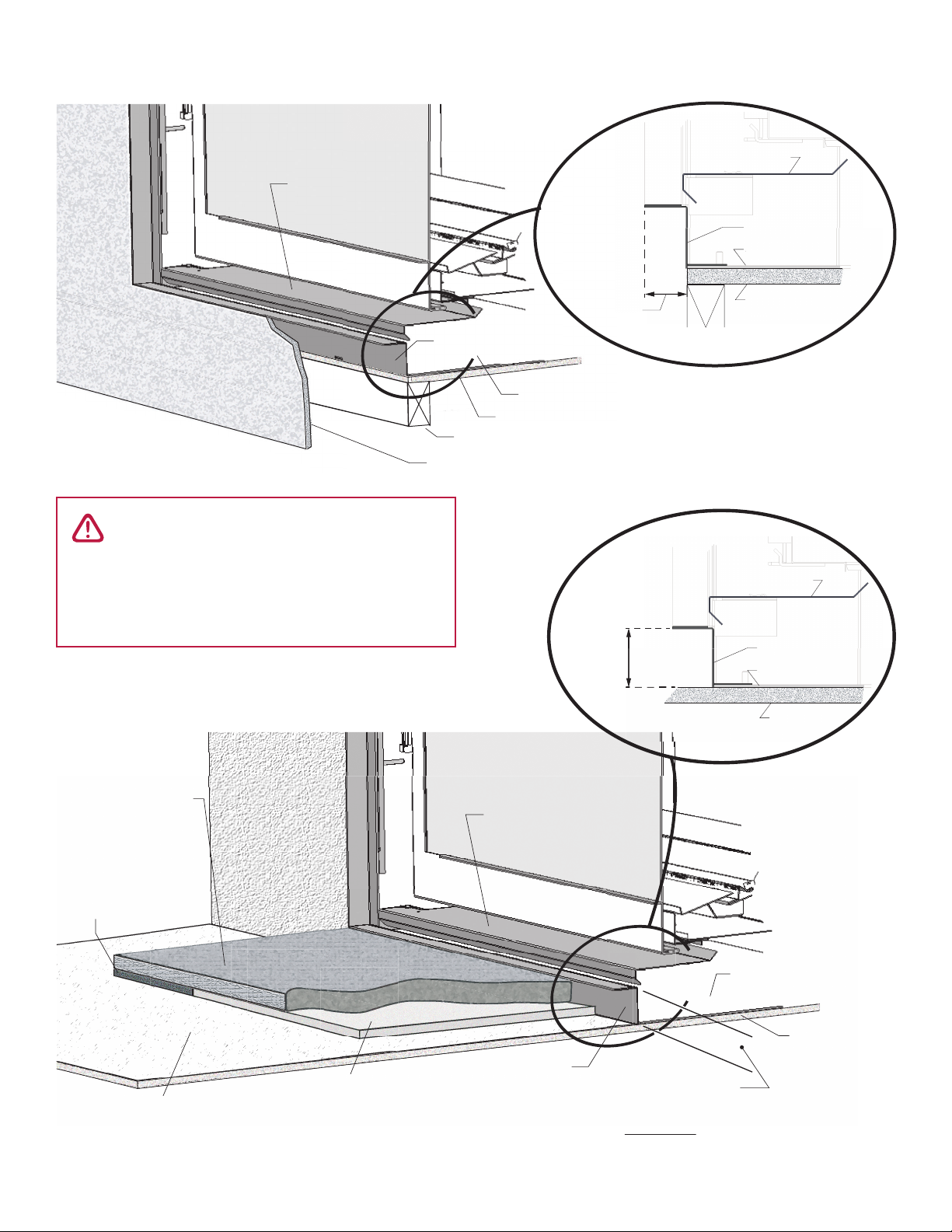

Section view, up the wall—detail

Lower panel

Removable panel

Finishing up the wall

Stud

Plywood base

Appliance base

:DOOȴQLVK

Removable panel

Appliance base

Combustible

VXEȵRRU

Plywood

VXEȵRRU

Non-combustible

PDWHULDO

1/2” combustible

shims at ends to

match Micore

1/2” insulating Micore panel

- min. 30” wide x 10” deep

(supplied with appliance)

1-5/8” [42 mm]

max. thickness

(including Micore)

/RZHUSDQHO

Lower panel

Removable panel

1-5/8”

[42 mm]

Front of

appliance

Plywood base

Appliance base

Lower panel

”

Plywood base

Appliance base

Non-

combustible

hearth with

Micore

Lower panel

Removable panel

1-1/4”

[32 mm]

Front of

appliance

Stud

Plywood base

Appliance base

Lower panel

Stu

Plywood b

ase

App

liance base

Wall

ȴQLVK

1430CIK - Finishing up the wall

1430CIK - Finishing with hearth

Section view, hearth—detail

Install Appliance with 1430 Clean Installation Kit

The frame ﬁxing brackets provided loose with the

appliance are not needed with this kit.

The positioning brackets, convection gap ﬁller brackets

and trim spport brackets installed on the appliance

are not needed with this kit and must be removed as

indicated below.

Hearth considerations

You need to know whether there will be a hearth or

not in front of the appliance and some rules must be

considered:

Without hearth (up the wall)

In the case where there is no hearth, the bottom of the

appliance must be raised at least 4 inches above any

exposed combustible ﬂoor in front. See Finishing up the

wall diagram on previous page.

With hearth

Hearths or any exposed surface directly in front of the

appliance, raised above the bottom of the appliance

(max. 1-5/8” thick), or located within 4" vertically

below the bottom of the appliance will need to be

constructed of non-combustible material and must

include the 1/2" Micore insulation board provided to

be used as a thermal break between non-combustible

and combustible material underneath. See Finishing

with hearth diagram on previous page and appliance's

Installation Manual for more information.

Raising the appliance further will help reduce ﬂoor

temperatures.

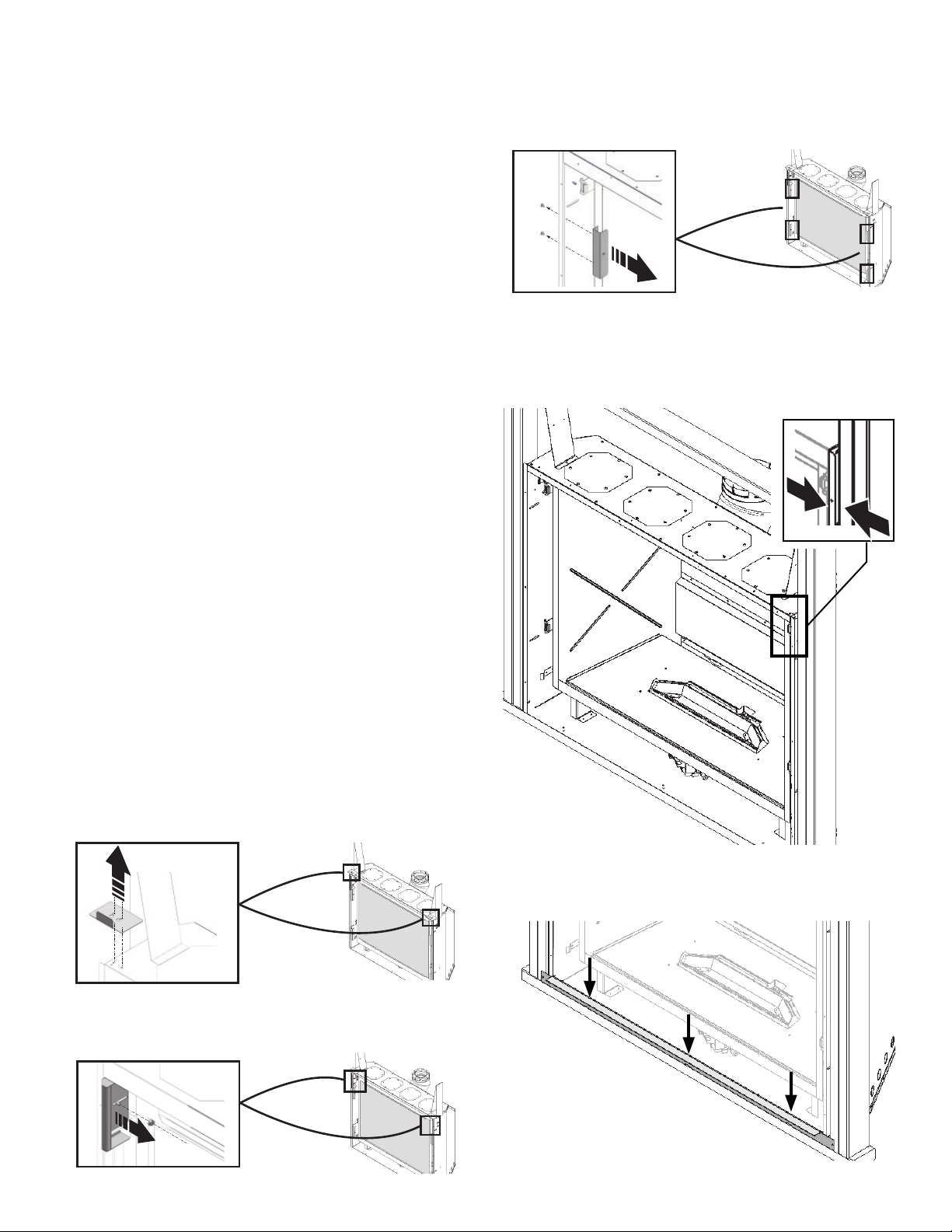

Installation at time of framing

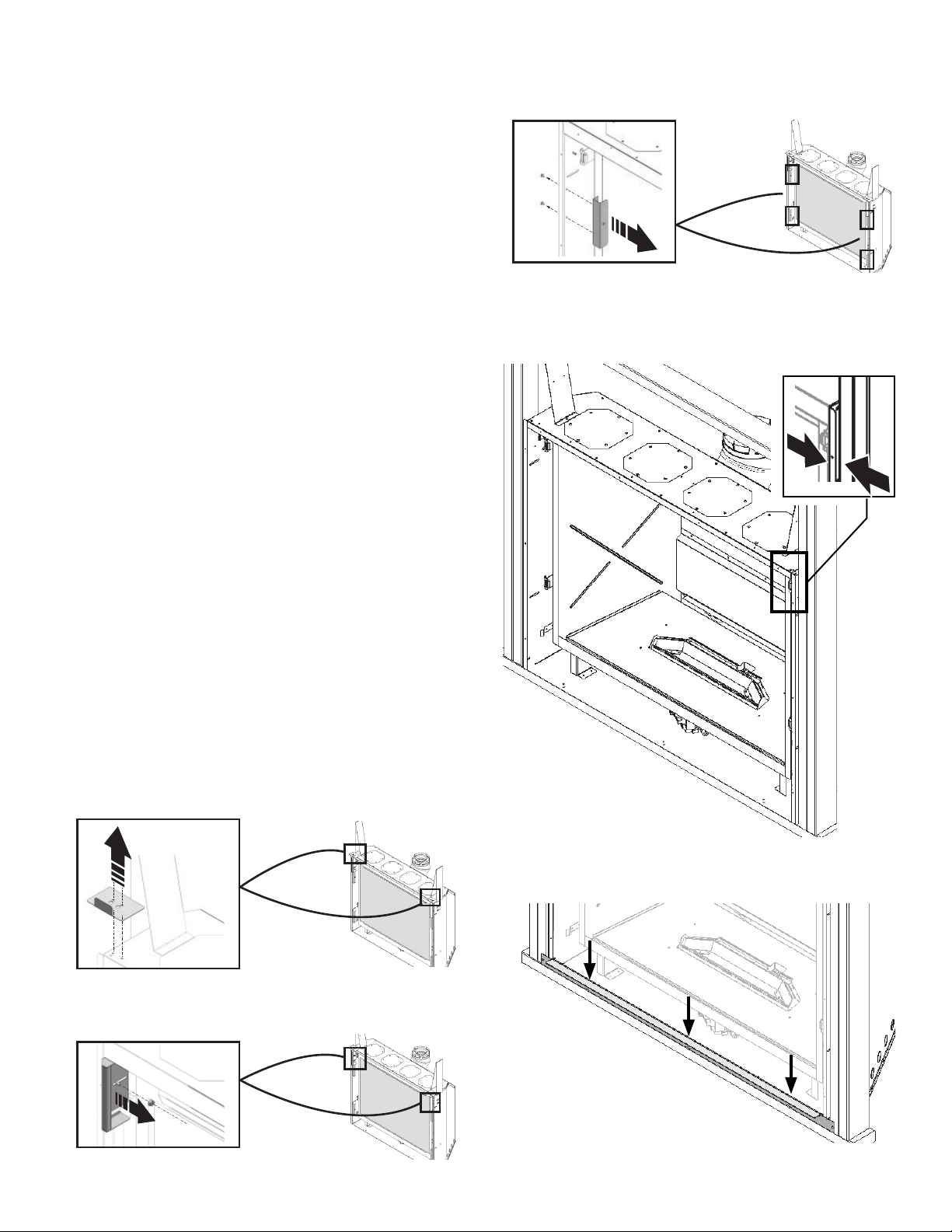

Prepare the appliance

1. On top of the appliance's case in front of the stand-

oﬀs, remove the positioning brackets (2 screws each).

2. On top, on each side of the window, remove the

convection brackets (1 nut/side).

3. On each side of the ﬁrebox, remove, from outside of

the appliance's case, four brackets which are used

with other fronts (2 screws each).

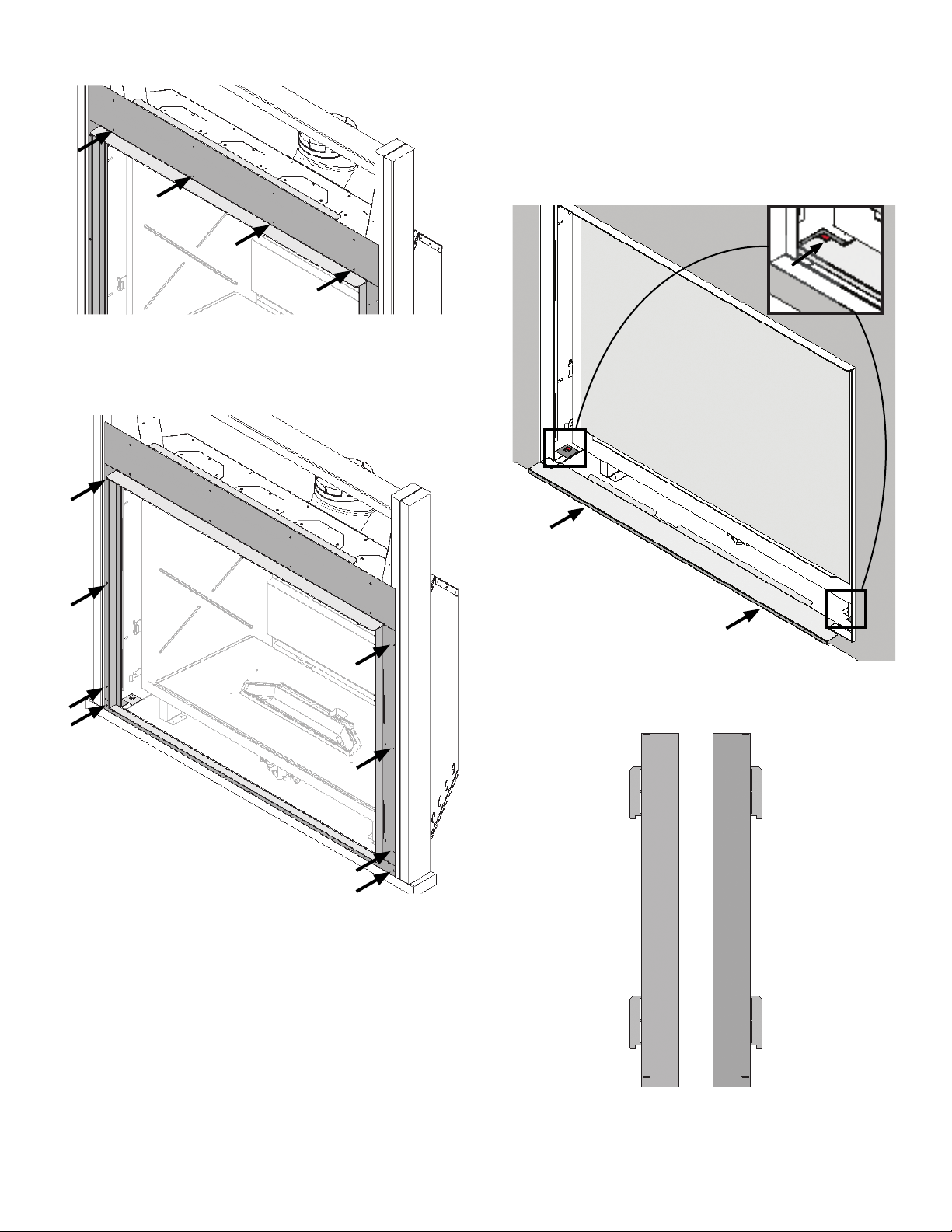

Installation

1. Align the appliance with the cavity, and push it in

until the front face is ﬂush with the studs.

2. Install the lower panel securing it to the three studs

at the base of the appliance (3 nuts supplied).

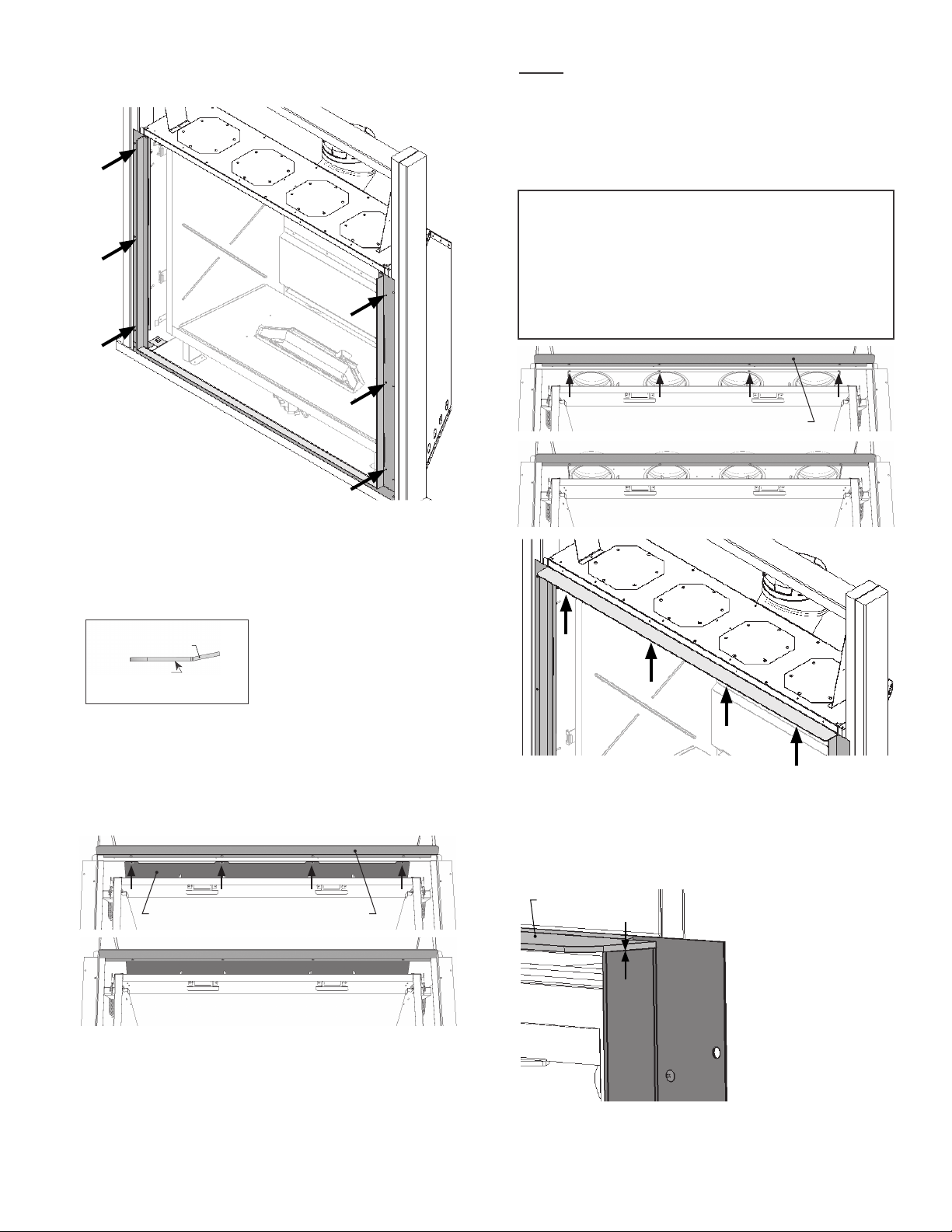

3. On the appliance, install the side panels as indicated

(3 x 1/2" screws per side).

4. Install the upper ﬁnishing strip in the orientation

shown below, under the appliance's case top edge.

The ﬁnishing strip is secured to the appliance using

the removable baﬄe's 4 existing screws holes.

With no HeatShift. Remove the 4 screws retaining

the removable convection baﬄe and discard them.

Slide the ﬁnishing strip over the baﬄe's tabs, then

secure the strip and baﬄe together to the appliance

using 4 countersunk screws supplied with this kit.

Curves upwards

in fireplace

Bottom

Front Rear

Side View

Convection baffle

Finishing strip installed

Finishing strip

ONLY with HeatShift. Remove the 4 screws retain-

ing the removable convection baﬄe. Remove the

baﬄe, then slide the ﬁnishing strip over the screw

holes and secure it to the appliance with 4 counter-

sunk screws supplied. Discard the convection baﬄe

and its original screws.

Ensure there is no gap between the upper ﬁnishing

strip and the side panels.

If there is a gap, loosen the side panel's 3 screws,

push the panel up to close the gap and tighten the

screws.

NOTE

Use of the optional HeatShift System requires

the convection baffle to be removed above the

firebox. See Appliance Preparation, Optional

HeatShift or HeatShift section in Appendix D of

the appliance's installation manual.

Convection baffle

removed

Finishing strip installed

Finishing strip

Side

panel

Upper

finishing strip

5. Install the top panel as indicated (4 x 1/2" screws).

6. Ensure the appliance is snug against the framing

and secure it to the studs on each side (4 ﬁxing

points per side). Use wood screws (not supplied with

this kit).

7. Set aside the side doors, removable panel and bar-

rier screen to install later when the appliance’s set-

up and wall ﬁnish application are completed.

8. Continue the installation of the appliance.

Finish kit installation

Once the appliance installation and wall ﬁnish is

completed, ﬁnish the installation of the kit.

1. Slide the removable panel at the bottom of the

ﬁreplace into the clips on the horizontal supports on

each side; the panel covers the valve and goes

under the ﬁrebox. Push the panel in until fully

inserted into the clips.

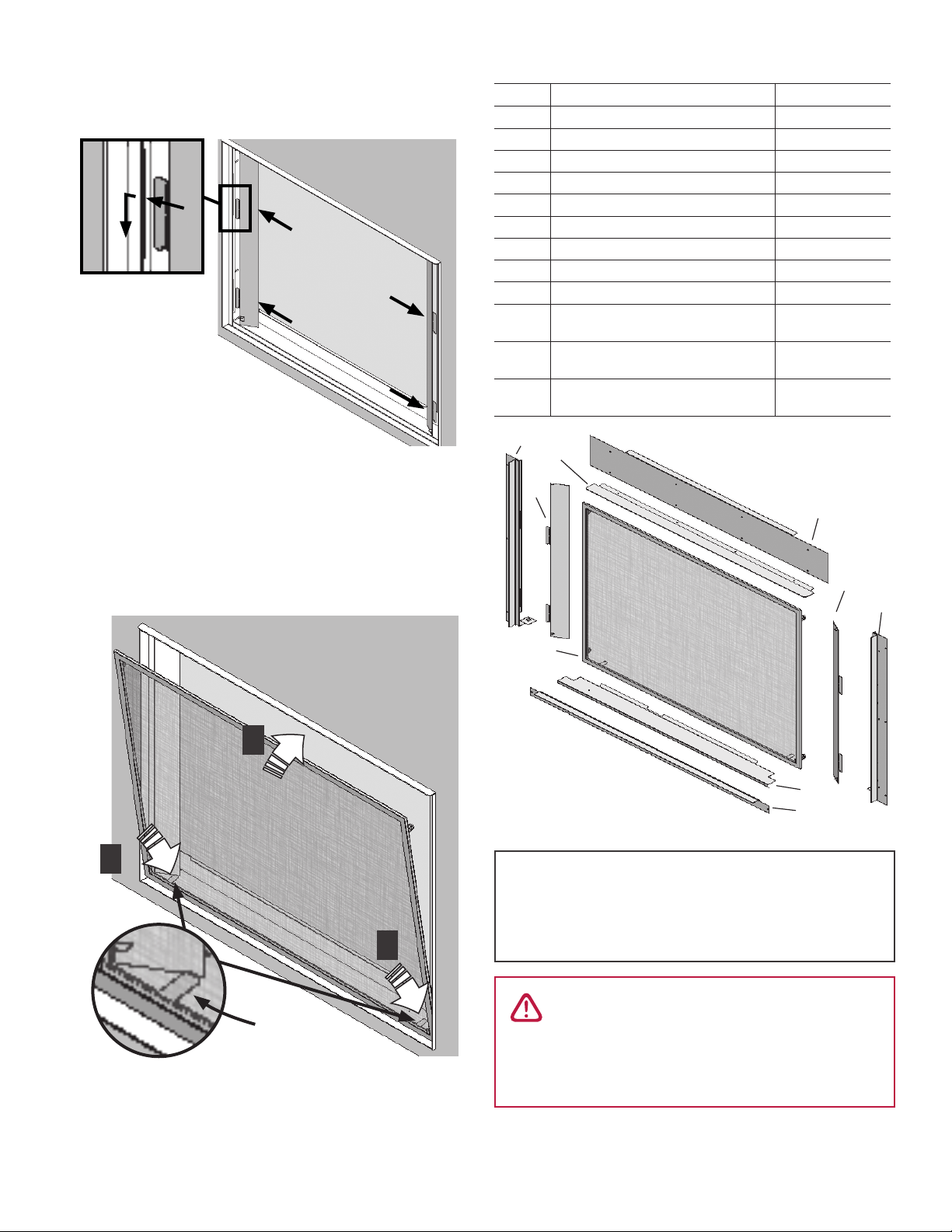

2. Identify the left hand door from the right using

diagram below.

Left Side Door Right Side Door

Tab at the bottom

Description Part Number

1 Top panel 4008471AZ

2Upperﬁnishing strip 4008469AZ

3 Left hand side panel 4008459AZ

4 Right hand side panel 4008462AZ

5 Left hand side door 4008465AZ

6 Right hand side door 4008467AZ

7 Lower panel 4008470AZ

8Removablepanel 4008472AZ

9 Barrier screen 4008457AZ

not

shown #8 x 1/2 low proﬁle screws black (10) 4004560

not

shown #8-18 x 1/2 countersunk screws (4) 4007627

not

shown #8 - 32 Hex nuts (3) 4001517

Repair Parts List

Designed, Manufactured by / for Miles Industries Ltd. www.valorﬁreplaces.com

190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1 Tel. 604-984-3496 Fax 604-984-0246

3. Position LH door to left side of front frame, identify

top and bottom door slots just behind front panel

and slide door locator laterally into slots. Then slide

door down.

4. Repeat for other door.

5. Install the barrier screen. The tabs rest at the bot-

tom, and the screen is held in place by magnets.

a. Rest the bottom tabs on the edge of the

removable panel as indicated.

b. Push the screen against the steel front panel.

IMPORTANT

The barrier screen should sit as low as possible, to

leave an air gap at the top. This is intentional for

proper air flow.

WARNING

For safety purpose, ensure the barrier

screen is re-installed onto the ﬁreplace

after maintenance.

tabs at the

bottom

L'Encadrement minimal 1430CIK s'installe au foyer au

moment de l'encastrement dans la charpente AVANT

la ﬁnition du mur. La position de l'appareil est ﬁxe. Les

matériaux de finition incombustibles exigés sont

ensuite appliqués en couvrant le kit jusqu'au périmètre du

cadre—voir le Guide d'installation du foyer pour les détails

concernant la ﬁnition du mur autour du cadre.

Cet encadrement ne peut être installé avec d'autres

bordures. Concept

Montant

gauche

Montant

droit

Panneau

du bas

Panneau amovible

Pare-étincelles

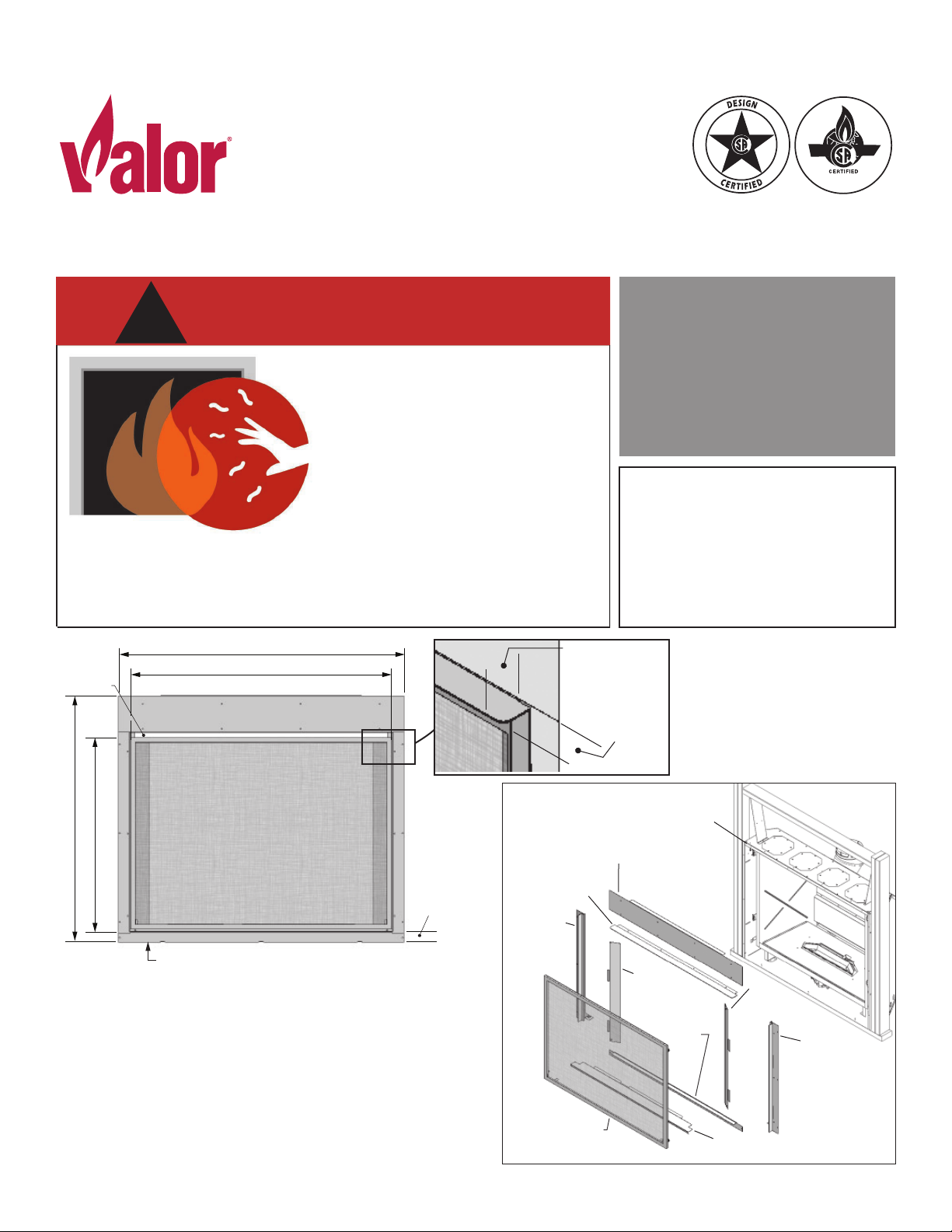

Encadrement minimal 1430CIK

Certiﬁé par la CSA pour usage avec les foyers Valor H6 1400M SEULEMENT

GUIDE D'INSTALLATION

Série H6

VITRE CHAUDE - RISQUE

DE BRÛLURES.

NE TOUCHEZ PAS UNE

VITRE NON REFROIDIE.

NE LAISSEZ JAMAIS UN

ENFANT TOUCHER LA VITRE.

L’écran pare-étincelles fourni avec ce foyer réduit le risque

de brûlure en cas de contact accidentel avec la vitre chaude

et doit être installé pour la protection des enfants et des

personnes à risques.

DANGER

Ce kit doit être installé par un

installateur qualifié, une agence

de service ou un fournisseur de

gaz au moment de l'installation

du foyer. Ces instructions doivent

être utilisées conjointement avec

le Guide d'installation du foyer.

INSTALLATEUR

Laissez cette notice

avec l'appareil.

CONSOMMATEUR

Conservez cette notice

pour consultation

ultérieure.

H6 1400M

Panneau du haut

Porte

latérale

gauche Porte

latérale

droite

Bande de finition

45-5/8” [1159 mm]

39-1/4” [997 mm]

31-3/4” [807 mm]

42” [1061 mm]

1-5/8” [42 mm]

Bas de l’encadrement égal au bas de l’appareil

Espace

au-dessus

du pare-

étincelles

Profondeur

du cadre

1-1/4”

[32 mm]

Profondeur,

EDQGHGHȴQLWLRQ

1-3/4” [45 mm]

Cales combustibles de

1/2” [13 mm] d’épaisseur

à chaque bout du panneau

Micore pour combler l’espace

Panneau amovible

Base du foyer

Sous-plancher

combustible

Contreplaqué

Matériau

incombustible

Panneau isolant Micore

de 1/2” [13 mm]

- min. 30” large x 10” profond

(fourni avec l’appareil)

Épaisseur max.

de 1-5/8” [42 mm]

(incluant Micore)

Panneau

du bas

AVERTISSEMENT

Les dalles ou surfaces exposées incombustibles,

même si elles sont sécuritaires, peuvent

devenir très chaudes et peuvent causer des

brûlures aux enfants et personnes à risques.

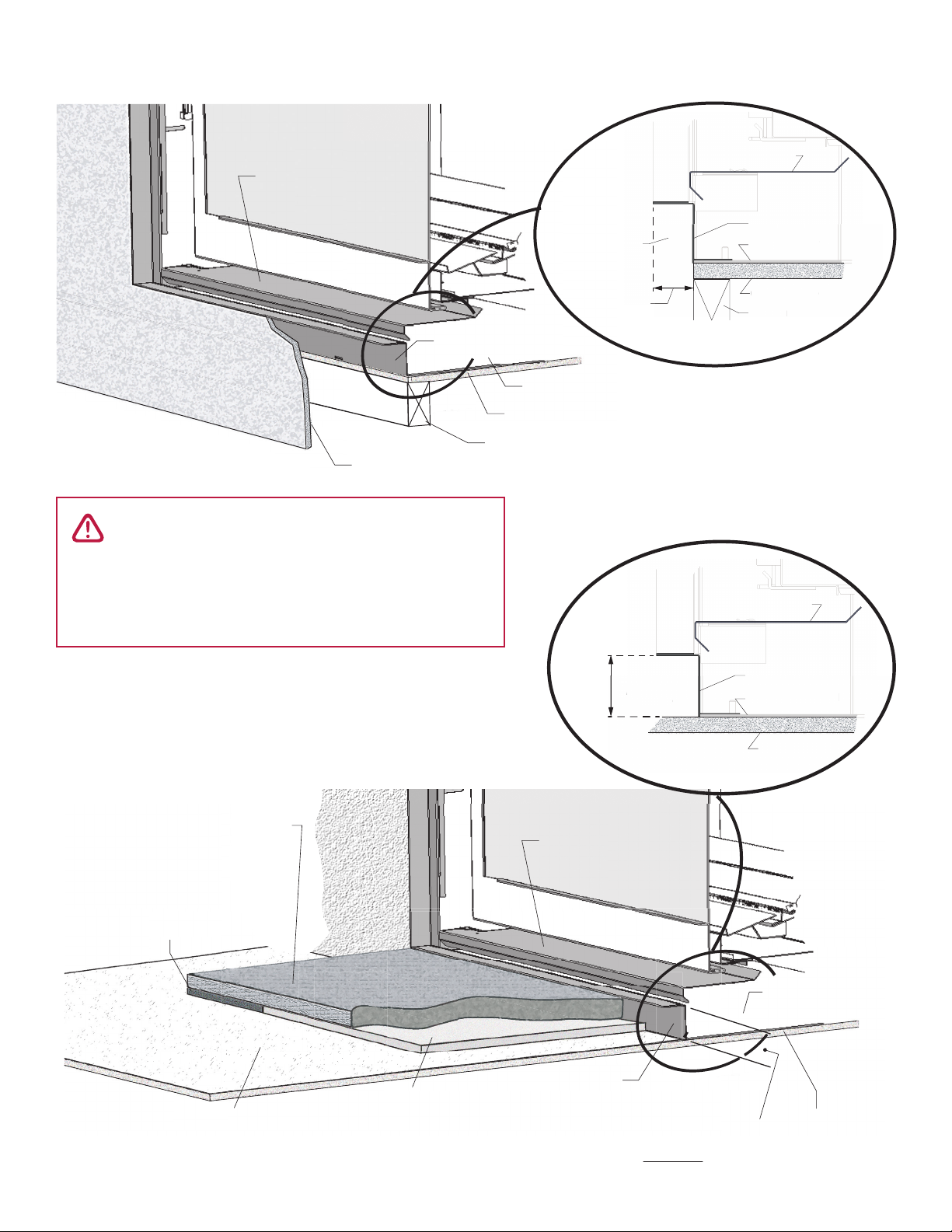

Coupe transversale, au mur—détail

Finition au mur

Finition avec dalle

Coupe transversale, dalle—détail

Panneau du bas

Panneau amovible

Finition au mur

Linteau

Contreplaqué

Base du foyer

Finition du mur

Panneau du bas

Panneau amovible

1-5/8”

[42 mm]

Devant de

l’appareil

Dalle

incombustible

avec panneau

Micore

Sous-plancher

Base de l’appareil

Panneau du b

combustible

vec panneau

Mic

ore

Sous-plancher

Base de l’appareil

Panneau du bas

Panneau amovible

1-1/4”

[32 mm]

Devant

du foyer

Linteau

Contreplaqué

Base du foyer

Panneau du bas

Linteau

Contreplaqué

Base du foyer

Matériau

GHȴQLWLRQ

Installez l'appareil avec Encadrement 1430CIK

Les supports de ﬁxation des côtés fournis avec

l'appareil ne sont pas utilisés avec le 1430CIK.

Les angles de positionnement, déﬂecteurs de convec-

tion et supports de bordure installés sur l'appareil ne

sont pas utilisés et doivent être enlevés tel qu'indiqué

ci-dessous.

Dalle ou plancher protecteur

Vous devez savoir à ce point si une dalle ou un plancher

protecteur seront utilisés devant le foyer. Certaines

exigences doivent être respectées:

Sans dalle ou plancher protecteur

Dans le cas ou il n'y a pas de dalle ou plancher pro-

tecteur devant le foyer, l'appareil doit être surélevé d'au

moins 4 pouces (102 mm) lorsque la surface exposée

devant le foyer est combustible.

Avec dalle ou plancher protecteur

Une dalle ou toute surface exposée devant l'appareil,

qu'elle soit plus haute que la base de l'appareil—

maximum 1-5/8" (42 mm) d'épaisseur—ou qu'elle

soit verticalement située à moins de 4" (102 mm)

sous la base de l'appareil, devra être fabriquée de

matériaux incombustibles. Elle devra inclure le panneau

isolant Micore de 1/2" (13 mm), fourni à titre d'isolant

thermique entre le matériau incombustible de la dalle/

plancher/surface exposée et le matériau combustible

en-dessous—voir l'illustration Finition avec dalle à la

page précédente et le Guide d'installation du foyer.

Soulever l'appareil aidera à réduire la température du

plancher ou dalle devant le foyer.

Installation au moment de l'encastrement

Préparez l'appareil

1. Sur le dessus de la caisse de l'appareil, enlevez les

deux angles de positionnement qui se trouvent au

devant (2 vis chacun).

2. De chaque côté du haut de la fenêtre, enlevez les

supports de convection (1 écrou par côté).

3. De chaque côté de la fenêtre, enlevez les quatre

supports de bordure utilisés avec les autres bor-

dures, les dévissant de l'extérieur de la caisse

(2 vis par support).

Installation

1. Insérez l'appareil dans la charpente le poussant

jusqu'à ce que sa surface avant soit alignée aux

potteaux de la charpente.

2. Installez le panneau du bas sur les trois chevilles du

bas du foyer, le ﬁxant au foyer avec trois écrous

fournis.

3. Sur l'appareil, installez les montants des côtés

(3 vis de 1/2" par côté).

4. Orientez la bande de ﬁnition selon l'image ci-des-

sous et installez-la sous le rebord supérieur de la

caisse de l'appareil. La bande de ﬁnition est ﬁxée à

l'appareil dans les mêmes trous de vis que le dé-

ﬂecteur de convection amovible.

Sans HeatShift. Enlevez les 4 vis retenant le dé-

ﬂecteur de convection amovible et jetez-les. Insérez

la bande de ﬁnition couvrant les quatre languettes

du déﬂecteur et ﬁxez les deux pièces ensemble à

l'appareil avec 4 vis à tête fraisée fournies.

Courbe vers le haut

dans le foyer

Avant Arrière

Bas

Vue de côté

Déflecteur de

convection

Bande de finition installée

Bande de finition

SEULEMENT avec HeatShift. Enlevez les 4 vis

retenant le déﬂecteur de convection amovible.

Enlevez le déﬂecteur puis insérez la bande de

ﬁnition sur les trous de vis du déﬂecteur et ﬁxez la

bande à l'appareil avec 4 vis fraisées fournies.

Recyclez ou jetez le déﬂecteur de convection et ses

vis originales.

Assurez-vous qu'il n'y ait aucun espace entre la

bande de ﬁnition et les panneaux des côtés. Si c'est

le cas, dévissez le panneau de côté, remontez-le

pour fermer l'espace et revissez les vis.

Déflecteur de

convection enlevé

Bande de finition installée

Bande de finition

NOTE

Vous DEVEZ enlever le déflecteur de

convection si vous utilisez le système HeatShift

optionnel.

Voir Préparation, HeatShift, si utilisé ou

l'Appendice D du Guide d'installation du foyer.

Panneau

de côté

Bande de

finition

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Valor Accessoires de cheminée

Valor

Valor 720SWK-M Manuel utilisateur

Valor

Valor 715CVI Manuel utilisateur

Valor

Valor 1435 Manuel utilisateur

Valor

Valor G3 Series Manuel utilisateur

Valor

Valor HeatShift LDK Series Manuel utilisateur

Valor

Valor L1 Series Manuel utilisateur

Valor

Valor H3 Series Manuel utilisateur

Valor

Valor Horizon 615CVI Cast Surround Manuel utilisateur

Valor

Valor L1 1500K Manuel utilisateur

Valor

Valor G3 Series Manuel utilisateur

Valor

Valor HORIZON H4 Series Manuel utilisateur

Valor

Valor H5 1184ECAS Manuel utilisateur

Valor

Valor 1725RGL-3 Manuel utilisateur

Valor

Valor LINEAR SERIES Manuel utilisateur

Valor

Valor LEGEND G3 BSK742 Manuel utilisateur

Valor

Valor 716EHC Manuel utilisateur

Valor

Valor H5 Manuel utilisateur

Valor

Valor Madrona Manuel utilisateur

Valor

Valor L1 1600K Manuel utilisateur

Valor

Valor PORTRAIT BSK578 Barrier Screen Kit Manuel utilisateur

Valor

Valor LINEAR SERIES Manuel utilisateur

Valor

Valor 752BTK Manuel utilisateur

Valor

Valor LEGEND G3.5 Manuel utilisateur

Valor

Valor 757 Manuel utilisateur

Manuels Accessoires de cheminée populaires d'autres marques

Exodraft

Exodraft Xzense Manuel utilisateur

Whalen

Whalen Ruso MNFP62BF23-6 Manuel utilisateur

Lopi

Lopi Hearthview 864 Manuel utilisateur

Woodstock Soapstone

Woodstock Soapstone Fireview 201 Manuel utilisateur

EdilKamin

EdilKamin SERBATOIO 250 Guide de démarrage rapide

Bronpi

Bronpi KIT-1 Manuel utilisateur

Town & Country Fireplaces

Town & Country Fireplaces 22150051 Manuel utilisateur

Travis Industries

Travis Industries 33 DVI Manuel utilisateur

Superior

Superior ASD3628-TI Manuel utilisateur

pleasant hearth

pleasant hearth OFP28WG Manuel utilisateur

IHP

IHP Astria Series Manuel utilisateur

Firegear

Firegear FG-H-2110SS Manuel utilisateur

Nibe

Nibe Contura C i31 Manuel utilisateur

kozy heat

kozy heat KZK-052 Manuel utilisateur

SimpliFire

SimpliFire SF-WM36 Manuel utilisateur

Bluegrass Living

Bluegrass Living BC18NR Guide de démarrage rapide

pleasant hearth

pleasant hearth IRIS SCROLL Manuel utilisateur

Cooke

Cooke Glass Wind Guard Manuel utilisateur
