Vaillant VED E 8 INT Series Manuel utilisateur

de Betriebsanleitung

de Installationsanleitung

en Operating instructions

en Installation instructions

fr Notice d’emploi

fr Notice d’installation

hr Upute za korištenje

hr Upute za instaliranje

мк Упатство за користење

мк Упатство за инсталација

nl Gebruiksaanwijzing

nl Installatiehandleiding

sl Navodila za uporabo

sl Navodila za namestitev

sq Manuali i përdorimit

sq Udhëzuesi i instalimit

sr Uputstvo za rad

sr Uputstvo za instalaciju

tr Kullanma kılavuzu

tr Montaj kılavuzu

int Country specifics

electronicVED

VED E ../8 INT

Publisher/manufacturer

Vaillant GmbH

Berghauser Str. 40 D-42859 Remscheid

Tel. +492191 18 0Fax +492191 18 2810

[email protected] www.vaillant.de

de Betriebsanleitung ....................... 1

de Installationsanleitung.................. 7

en Operating instructions ............. 24

en Installation instructions ............ 30

fr Notice d’emploi ......................... 46

fr Notice d’installation................... 52

hr Upute za korištenje ................... 69

hr Upute za instaliranje .................. 74

мк Упатство за користење ........... 90

мк Упатство за инсталација ......... 96

nl Gebruiksaanwijzing ................ 114

nl Installatiehandleiding .............. 120

sl Navodila za uporabo ............... 138

sl Navodila za namestitev ........... 143

sq Manuali i përdorimit ................ 159

sq Udhëzuesi i instalimit ............... 164

sr Uputstvo za rad ....................... 181

sr Uputstvo za instalaciju............. 186

tr Kullanma kılavuzu ................... 202

tr Montaj kılavuzu ........................ 207

int Country specifics..................... 223

Inhalt

0020288451_00 electronicVED Betriebsanleitung 1

Betriebsanleitung

Inhalt

1 Sicherheit ..................................... 2

1.1 Bestimmungsgemäße

Verwendung................................... 2

1.2 Allgemeine Sicherheitshinweise .... 2

1.3 Verbrühungsgefahr durch heißes

Wasser........................................... 3

2 Hinweise zur Dokumentation...... 4

3 Angaben auf dem

Typenschild.................................. 4

4 CE-Kennzeichnung...................... 4

5 Inbetriebnahme und Betrieb....... 4

5.1 Produkt in Betrieb nehmen ............ 4

5.2 Produkt betreiben .......................... 4

6 Störungen..................................... 5

7 Wartung und Pflege..................... 5

7.1 Wartung ......................................... 5

7.2 Produkt pflegen.............................. 5

8 Recycling und Entsorgung......... 5

1 Sicherheit

2Betriebsanleitung electronicVED 0020288451_00

1 Sicherheit

1.1 Bestimmungsgemäße

Verwendung

Bei unsachgemäßer oder nicht

bestimmungsgemäßer Verwen-

dung können Gefahren für Leib

und Leben des Benutzers oder

Dritter bzw. Beeinträchtigun-

gen des Produkts und anderer

Sachwerte entstehen.

Dieses Produkt

–darf nur zur Erwärmung

von Trinkwasser verwendet

werden.

–ist nur für den Hausgebrauch

innerhalb geschlossener und

frostfreier Räume geeignet.

–ist nicht für den Betrieb in Zir-

kulationsleitungen geeignet.

Die bestimmungsgemäße Ver-

wendung beinhaltet:

–das Beachten der beiliegen-

den Betriebsanleitungen des

Produkts sowie aller weiteren

Komponenten der Anlage

–die Einhaltung aller in den

Anleitungen aufgeführten In-

spektions- und Wartungsbe-

dingungen.

Dieses Produkt kann von Kin-

dern ab 3 Jahren und darüber

und von Personen mit einge-

schränkten körperlichen, sen-

sorischen oder geistigen Fähig-

keiten oder Personen mit man-

gelnder Erfahrung und man-

gelnden Kenntnissen benutzt

werden, wenn sie beaufsich-

tigt oder bezüglich des siche-

ren Gebrauchs des Produk-

tes unterwiesen wurden und

die daraus resultierenden Ge-

fahren verstanden haben. Kin-

der dürfen nicht mit dem Pro-

dukt spielen. Reinigung und Be-

nutzer-Wartung dürfen nicht von

Kindern ohne Beaufsichtigung

durchgeführt werden.

Eine andere Verwendung als

die in der vorliegenden Anlei-

tung beschriebene oder eine

Verwendung, die über die hier

beschriebene hinausgeht, gilt

als nicht bestimmungsgemäß.

Nicht bestimmungsgemäß ist

auch jede unmittelbare kom-

merzielle und industrielle Ver-

wendung.

Achtung!

Jede missbräuchliche Verwen-

dung ist untersagt.

1.2 Allgemeine

Sicherheitshinweise

Spannungsführende Leitungen

und Anschlüsse können zu le-

bensgefährlichem Stromschlag

führen.

▶Nehmen Sie niemals die Ver-

kleidung ab.

Sicherheit 1

0020288451_00 electronicVED Betriebsanleitung 3

▶Versuchen Sie niemals das

Produkt selbst zu warten oder

zu reparieren.

▶Lassen Sie Störungen und

Schäden umgehend durch

einen Fachhandwerker be-

heben.

▶Halten Sie die vorgegebenen

Wartungsintervalle ein.

▶Lesen Sie die vorliegende An-

leitung und alle mitgeltenden

Unterlagen sorgfältig durch,

insb. das Kapitel Sicherheit

und die Warnhinweise.

▶Führen Sie nur diejenigen Tä-

tigkeiten durch, zu denen die

vorliegende Betriebsanleitung

anleitet.

1.3 Verbrühungsgefahr durch

heißes Wasser

Die Auslauftemperatur an

den Zapfstellen kann bis zu

ca. 55 °C betragen.

▶Achten Sie bei der Benutzung

des Produkts darauf, dass Sie

sich nicht verbrühen.

▶Wenn Sie sicher vor Verbrü-

hung sein wollen, dann beauf-

tragen Sie Ihren Fachhand-

werker den Verbrühschutz

des Produkts zu aktivieren.

2 Hinweise zur Dokumentation

4Betriebsanleitung electronicVED 0020288451_00

2 Hinweise zur

Dokumentation

▶Beachten Sie unbedingt alle Betriebs-

anleitungen, die Komponenten der An-

lage beiliegen.

▶Bewahren Sie diese Anleitung sowie

alle mitgeltenden Unterlagen zur weite-

ren Verwendung auf.

Diese Anleitung ist alternativ auf der Inter-

netseite des Herstellers auch als PDF-Do-

kument verfügbar, siehe Adresse auf der

Rückseite.

Diese Anleitung gilt ausschließlich für:

Produkt –Artikelnummer

Gültigkeit: Albanien

ODER Bosnien und Herzegowina

ODER Belgien

ODER Kroatien

ODER Kosovo

ODER Mazedonien

ODER Serbien

ODER Slowenien

ODER Türkei

VED E 18/8 INT 0010023781

VED E 21/8 INT 0010023782

VED E 24/8 INT 0010023783

VED E 27/8 INT 0010023784

3 Angaben auf dem

Typenschild

Symbol Bedeutung

Das VDE-GS-Zei-

chen bestätigt die

Konformität mit der

Norm und bestätigt

die geprüfte Sicher-

heit.

Symbol Bedeutung

Symbol für die Kon-

formität mit der Norm

für die elektromagne-

tische Verträglichkeit

Alle Anleitungen le-

sen.

Bar-Code mit Serial-

nummer,

7. bis 16. Ziffer bilden

die Artikelnummer

4 CE-Kennzeichnung

Mit der CE-Kennzeichnung wird dokumen-

tiert, dass die Produkte gemäß der Konfor-

mitätserklärung die grundlegenden Anfor-

derungen der einschlägigen Richtlinien er-

füllen.

Die Konformitätserklärung kann beim Her-

steller eingesehen werden.

5 Inbetriebnahme und

Betrieb

5.1 Produkt in Betrieb nehmen

▶Nehmen Sie das Produkt nur dann in

Betrieb, wenn die Verkleidung voll-

ständig geschlossen ist.

5.2 Produkt betreiben

Wenn Sie eine Warmwasser-Zapfstelle öff-

nen, dann schaltet sich das Produkt auto-

matisch ein und erwärmt das Trinkwasser.

Laut geltender Normung beträgt die zuläs-

sige Auslauftemperatur für Elektro-Durch-

lauferhitzer maximal 55 °C. Die maximale

Auslauftemperatur des Produkts wurde auf

55 °C begrenzt.

Das Produkt regelt die Temperatur, nicht

die entnommene Wassermenge.

Störungen 6

0020288451_00 electronicVED Betriebsanleitung 5

Die Warmwassertemperatur ist abhängig

von:

–Wassereinlauftemperatur

–Wasserauslaufmenge

–Leistungsklasse des Produkts

1 2

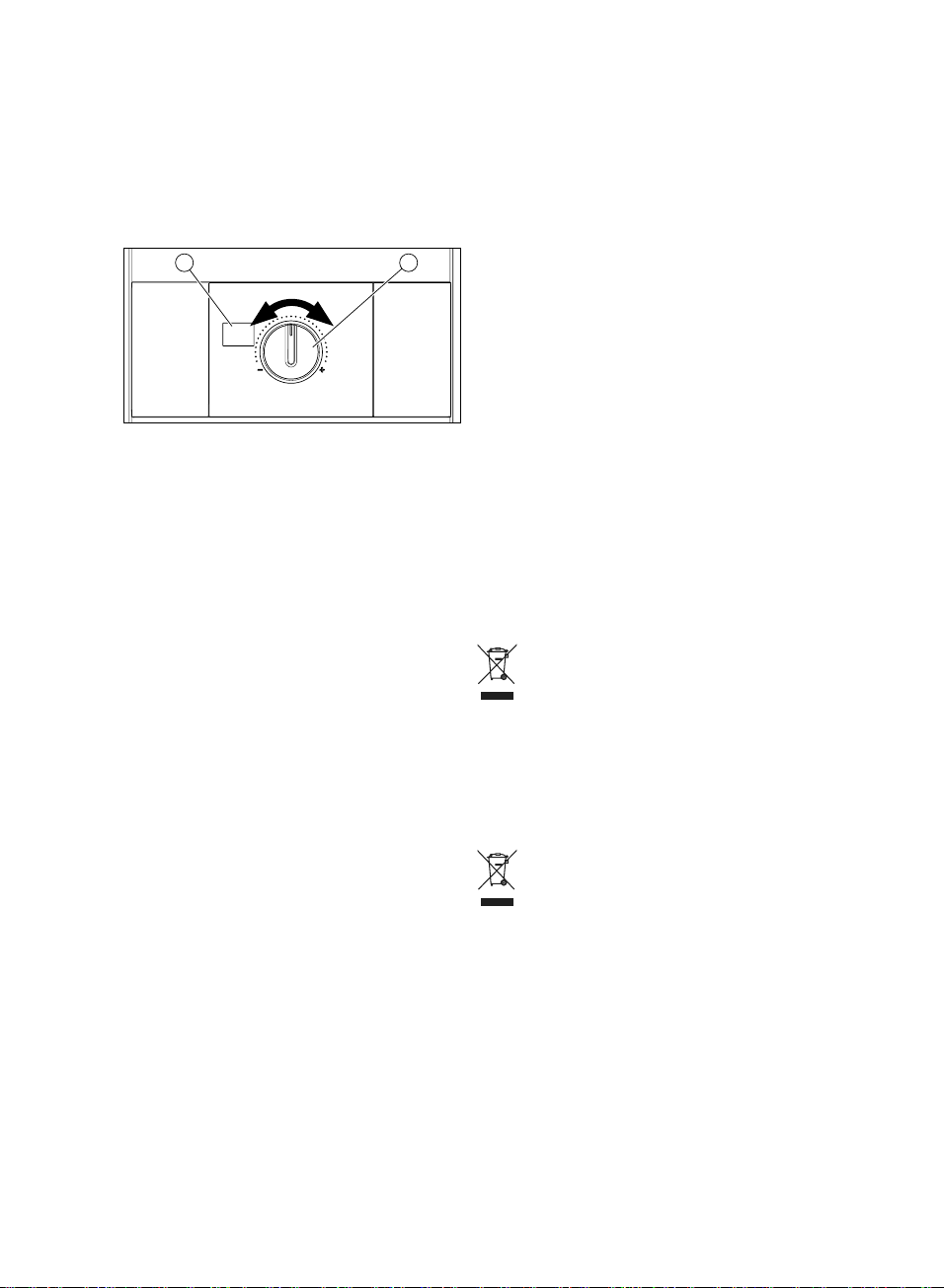

Mit dem Temperaturwähler (2) können Sie

stufenlos eine Auslauftemperatur zwischen

30 °C (Linksanschlag) und 55 °C (Rechts-

anschlag) einstellen. Die eingestellte Tem-

peratur wird mit einer 7-Segment-Anzeige

(1) angezeigt.

▶Wenn das Produkt bei niedrigen Tem-

peraturen und beim Zapfen einer

großen Wassermenge die einge-

stellte Wassertemperatur nicht er-

reicht, dann drosseln Sie kurzzeitig die

Wassermenge an der Zapfstelle.

◁Das Produkt erhöht die Wassertem-

peratur sehr schnell.

6 Störungen

Es gibt keine Störungen am Produkt, die

Sie selbst beheben können.

▶Informieren Sie bei allen Störungen des

Produkts umgehend Ihren Fachhand-

werksbetrieb.

7 Wartung und Pflege

7.1 Wartung

Voraussetzung für dauernde Betriebs-

bereitschaft und –sicherheit, Zuverlässig-

keit und hohe Lebensdauer des Produkts

sind eine dreijährliche Inspektion und War-

tung des Produkts durch einen Fachhand-

werker.

7.2 Produkt pflegen

▶Reinigen Sie die Verkleidung mit einem

feuchten Tuch und etwas lösungsmittel-

freier Seife.

▶Verwenden Sie keine Sprays, keine

Scheuermittel, Spülmittel, lösungsmittel-

oder chlorhaltigen Reinigungsmittel.

8 Recycling und Entsorgung

▶Überlassen Sie die Entsorgung der

Verpackung dem Fachhandwerker, der

das Produkt installiert hat.

Wenn das Produkt mit diesem Zei-

chen gekennzeichnet ist:

▶Entsorgen Sie das Produkt in diesem

Fall nicht über den Hausmüll.

▶Geben Sie stattdessen das Produkt an

einer Sammelstelle für Elektro- oder

Elektronik-Altgeräte ab.

Wenn das Produkt Batterien enthält,

die mit diesem Zeichen gekennzeichnet

sind, dann können die Batterien gesund-

heits- und umweltschädliche Substanzen

enthalten.

▶Entsorgen Sie die Batterien in diesem

Fall an einer Sammelstelle für Batterien.

8 Recycling und Entsorgung

6Betriebsanleitung electronicVED 0020288451_00

Gültigkeit: Kroatien

Obavijest u svezi Zakona o održivom gos-

podarenju otpadom i Pravilnika o gospo-

darenju otpadnom električnom i elektro-

ničkom opremom nalazi se na internetskoj

stranici društva Vaillant- www.vaillant.hr.

Inhalt

0020288451_00 electronicVED Installationsanleitung 7

Installationsanleitung

Inhalt

1 Sicherheit ..................................... 8

1.1 Bestimmungsgemäße

Verwendung................................... 8

1.2 Allgemeine Sicherheitshinweise .... 8

1.3 Vorschriften (Richtlinien,

Gesetze, Normen) ....................... 10

2 Hinweise zur

Dokumentation........................... 11

3 Produktbeschreibung................ 11

3.1 Aufbau ......................................... 11

3.2 Funktion ....................................... 11

3.3 Angaben auf dem Typenschild .... 11

3.4 CE-Kennzeichnung...................... 12

4 Montage ...................................... 12

4.1 Lieferumfang prüfen..................... 12

4.2 Installationsort wählen ................. 12

4.3 Montageabstände ........................ 12

4.4 Produkt an der Wand

montieren..................................... 13

5 Installation.................................. 14

5.1 Kaltwasser- und

Warmwasseranschluss

montieren..................................... 15

5.2 Durchflussbegrenzer 12l /min

installieren (optional).................... 16

5.3 Produkt elektrisch

anschließen ................................. 16

6 Inbetriebnahme .......................... 17

6.1 Produkt blasenfrei zapfen............ 17

6.2 Produktverkleidung anbringen..... 18

6.3 Produktverkleidung um 180°

gedreht anbringen........................ 18

6.4 Funktion prüfen............................ 19

6.5 Verbrühschutz aktivieren ............. 19

7 Übergabe an den Betreiber....... 19

8 Recycling und Entsorgung....... 20

9 Störungsbehebung.................... 20

9.1 Ersatzteile beschaffen ................. 20

10 Inspektion und Wartung............ 20

11 Außerbetriebnahme................... 20

11.1 Produkt vorübergehend außer

Betrieb nehmen ........................... 20

11.2 Produkt endgültig außer Betrieb

nehmen........................................ 21

Anhang .................................................. 22

A Störungsbehebung.................... 22

B Technische Daten...................... 22

1 Sicherheit

8Installationsanleitung electronicVED 0020288451_00

1 Sicherheit

1.1 Bestimmungsgemäße

Verwendung

Bei unsachgemäßer oder nicht

bestimmungsgemäßer Verwen-

dung können Gefahren für Leib

und Leben des Benutzers oder

Dritter bzw. Beeinträchtigun-

gen des Produkts und anderer

Sachwerte entstehen.

Dieses Produkt

–darf nur zur Erwärmung

von Trinkwasser verwendet

werden.

–ist nur für den Hausgebrauch

innerhalb geschlossener und

frostfreier Räume geeignet.

–ist nicht für den Betrieb in Zir-

kulationsleitungen geeignet.

Die bestimmungsgemäße Ver-

wendung beinhaltet:

–das Beachten der beiliegen-

den Betriebs-, Installations-

und Wartungsanleitungen des

Produkts sowie aller weiteren

Komponenten der Anlage

–die Installation und Montage

entsprechend der Produkt-

und Systemzulassung

–die Einhaltung aller in den

Anleitungen aufgeführten In-

spektions- und Wartungsbe-

dingungen.

Die bestimmungsgemäße Ver-

wendung umfasst außerdem

die Installation gemäß IP-Code.

Eine andere Verwendung als

die in der vorliegenden Anlei-

tung beschriebene oder eine

Verwendung, die über die hier

beschriebene hinausgeht, gilt

als nicht bestimmungsgemäß.

Nicht bestimmungsgemäß ist

auch jede unmittelbare kom-

merzielle und industrielle Ver-

wendung.

Achtung!

Jede missbräuchliche Verwen-

dung ist untersagt.

1.2 Allgemeine

Sicherheitshinweise

1.2.1 Gefahr

durch unzureichende

Qualifikation

Folgende Arbeiten dürfen nur

Fachhandwerker durchführen,

die hinreichend dafür qualifiziert

sind:

–Montage

–Demontage

–Installation

–Inbetriebnahme

–Inspektion und Wartung

–Reparatur

–Außerbetriebnahme

▶Gehen Sie gemäß dem aktu-

ellen Stand der Technik vor.

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Vaillant Chauffe-eau

Vaillant

Vaillant COMBI-HEATER VCW Manuel utilisateur

Vaillant

Vaillant VCW 2O Guide de l'utilisateur

Vaillant

Vaillant auroSTOR VIH S GB 300/3 BES Manuel utilisateur

Vaillant

Vaillant electronicVED E ../7 INT II Series Manuel utilisateur

Vaillant

Vaillant VIH R /3 .R Series Manuel utilisateur

Vaillant

Vaillant ecoFIT pure Manuel utilisateur

Vaillant

Vaillant ecoFIT pure Manuel utilisateur

Vaillant

Vaillant VEN 5/5 U classic Manuel utilisateur

Vaillant

Vaillant eloSTOR plus Manuel utilisateur

Vaillant

Vaillant auroSTOR Manuel utilisateur

Vaillant

Vaillant atmoMAG Manuel utilisateur

Vaillant

Vaillant VIH S 300/3 MR Manuel utilisateur

Vaillant

Vaillant aroSTOR VWL B 200/5 UK Manuel utilisateur

Vaillant

Vaillant ecoFIT pure 825 Manuel utilisateur

Vaillant

Vaillant auroSTEP plus VIH SN 350/3 MiP Instructions d'utilisation et d'installation

Vaillant

Vaillant ecoFIT pure Manuel utilisateur

Vaillant

Vaillant ecoFIT pure 612 Manuel utilisateur

Vaillant

Vaillant ecoTEC plus VU Manuel utilisateur

Vaillant

Vaillant 0010020394 Manuel utilisateur

Vaillant

Vaillant VIH R 300/3 BR Manuel utilisateur

Vaillant

Vaillant MAG HK 13-2/0-3 H Manuel utilisateur

Vaillant

Vaillant HOME COMBI 25 - A (H-GB) Manuel utilisateur

Vaillant

Vaillant atmoMAG MAG mini 114/1 I Manuel utilisateur

Vaillant

Vaillant HOME SYSTEM 12 -A Manuel utilisateur

Manuels Chauffe-eau populaires d'autres marques

Kenmore

Kenmore 153.582400 Manuel utilisateur

Applimo

Applimo Edel AIR Manuel utilisateur

STIEBEL ELTRON

STIEBEL ELTRON Eltronom SHU 5 S Manuel utilisateur

clage

clage E-Mini Series Manuel utilisateur

Toyotomi

Toyotomi Oil Miser OM-180 Manuel utilisateur

Bradford White

Bradford White EF Series Manuel utilisateur

Eccotemp

Eccotemp 40-H Manuel utilisateur

Dimplex

Dimplex ECSd125-580 Mode d’emploi

Dux

Dux 32FCR6N Manuel utilisateur

Toyotomi

Toyotomi Oil Miser OM-148 (Type D) Guide de dépannage

Noritz

Noritz N-132M Manuel d'instructions

TESY

TESY GCV7/4S 10047 Fiche technique

A.O. Smith

A.O. Smith Gphe 50 Manuel utilisateur

Koryo

Koryo KWHZF15Y Manuel utilisateur

Pentair

Pentair PSC-14-4-02 Manuel utilisateur

GE 40M06AAG Instructions de montage

Thermor

Thermor AEROMAX SPLIT 2 Manuel utilisateur

American Hometec

American Hometec AHQ-B03X Manuel utilisateur
