Urmet domus Mikra 1122/1 Manuel utilisateur

DS 1122-006B LBT 8604

Mod.

1122

PULSANTIERA MIKRA 1-2 TASTI CON POSTO ESTERNO 4+N

MIKRA PANEL WITH 1-2 BUTTONS AND 4+N LOUDSPEAKING

UNIT

PLAQUE DE RUE MIKRA 1-2 TOUCHES AVEC POSTE EXTERNE

4+N

PANEL DE TECLAS MIKRA 1-2 TECLAS CON MICROALTAVOZ 4+N

TASTENFELD MIKRA 1-2 TASTEN MIT AUSSENSTELLE 4+N

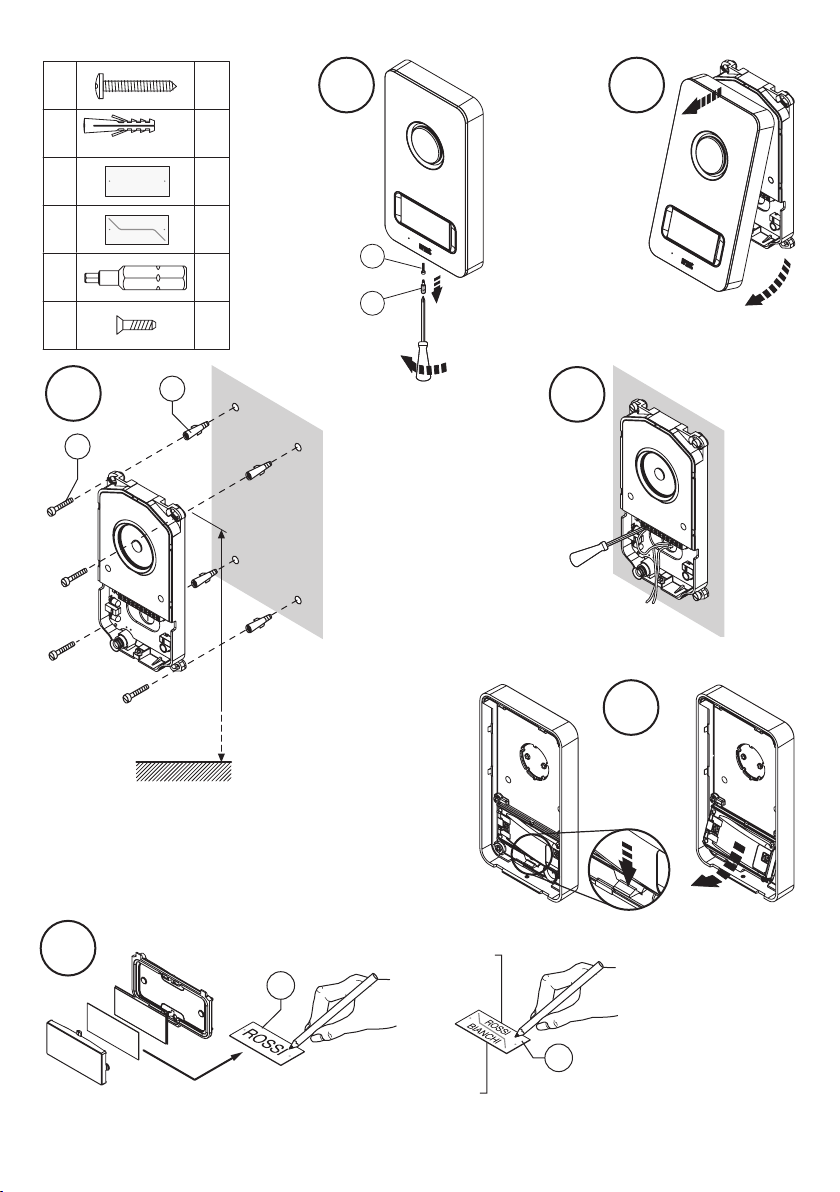

Sch./Ref. 1122/1

2DS1122-006B

1C1

1C2

Ø6mm

Utente 2

User 2

Utilisateur 2

Usuario 2

Benutzer 2

Utente 1

User 1

Utilisateur 1

Usuario 1

Benutzer 1

1,55 ÷ 1,60 m

DS1122-006B

(Default)

JP1

JP2

(Default)

Bifamiliare

Two-family

Duplex

Bifamiliar

Zweifamilienanlage

Monofamiliare

Single-family

Individuels

Unifamiliar

Einfamilienanlage

GT2 G/TU2 U1

Per l’installazione ad incasso della pulsantiera occorre acquistare

separatamente la scatola incasso con cornice Sch. 1122/60.

For recessed installation of the push-button panel, the Ref. 1122/60

embedding box must be purchased separately.

Pour l’installation encastrée du clavier, il faut acheter le boîtier

encastrable séparément Réf. 1122/60.

Caja empotrable no incluida, pedir por separado Ref. 1122/60.

Zum Einbau der Drucktastertafel in die Wand muss zusätzlich der

Einbaukasten BN 1122/60 hinzugekauft werden.

NOTE LEGATE AGLI SCHEMI / NOTES ON DIAGRAMS / REMARQUES CONCERNANT LES SCHÉMAS /

NOTAS REFERIDAS A LOS ESQUEMAS / HINWEISE IN VERBINDUNG MIT DEN PLÄNEN

C4.001

Sezioni minime dei conduttori

Minimum wire cross-section areas

Sections minimum des conducteurs

Secciones mínimas de los conductores

Mindestabmessungen der Leiterquerschnitte

Distanza / Distance /

Distance/ Distancia /

Entfernung m

mm2

0,5

100

0,5

0,8

200

0,8

Circuito fonico e chiamata

Phonic and call circuit

Circuit phonique et d'appel

Circuito fónico y de llamada

Sprech-und Rufleitung

Circuito apriporta

Door opener circuit

Circuit ouvre-porte

Circuito abre-puerta

Türöffnerkabel

300

1,6

•Le distanze si intendono tra la postazione esterna ed il citofono più

lontano.

•Posare i cavi ad una adeguata distanza dalle linee di potenza (il più

distante possibile).

•The indicated distance is between door unit and most distant door

phone.

•Lay the wires at a suitable distance from power lines (as far away as

possible).

•Les distances s’entendent entre le poste externe et l’interphone le

plus éloigné.

•Poser les câbles à une certaine distance des lignes de puissance (la

plus grande possible).

•Las distancias se consideran entre el puesto exterior y el interfono

más lejano.

•Colocar los cables a una distancia adecuada de las líneas de potencia

(lo más alejados posible).

•Unter den Abständen werden die zwischen Außenstelle und am

weitesten entfernter Sprechanlage verstanden.

•Die Kabel in einem angemessenen Abstand von den

Starkstromleitungen verlegen (so groß wie möglich).

DS 1122-006B LBT 8604

Area tecnica

servizio clienti +39 011.23.39.810

http://www.urmet.com

e-mail: [email protected]

Fabbricato da Urmet Electronics Limited

(azienda del gruppo Urmet) - MADE IN CHINA

Manufactured by Urmet Electronics Limited

(an Urmet group company) - MADE IN CHINA

URMET S.p.A.

10154 TORINO (ITALY)

VIA BOLOGNA 188/C

Telef. +39 011.24.00.000 (RIC. AUT.)

Fax +39 011.24.00.300 - 323

SCHEMA DI COLLEGAMENTO / WIRING DIAGRAM

SCHÉMA D’INSTALLATION / ESQUEMAS DE CONEXION

ANSCHLUßPLAN SC101-1504A

Trasformatore

Transformer

Transformateur

Transformador

Transformator

Citofono

Door phone

Poste d'appartement

Teléfono

Hausstation

Citofono

Door phone

Poste d'appartement

Teléfono

Hausstation

Portiere elettrico

Entrance panel

Portier électrique

Portero eléctrico

Torstelle

Azionamento apriporta

Lock Operation

Actionnement Serrure

Accionamiento Cerradura

Schlossbetätigung

Serratura elettrica

Electric lock

Serrure electrique

Cerradura eléctrica

Elektrisches schloss

12 V~/15 VA

Linea~

Line~

Ligne~

Línea~

Leitung~

Il ﬁlo di massa dei citofoni (6) deve

richiudersi sul posto esterno (-/~).

The ground wire of the door phones

(6) must close on the door unit (-/~).

Le ﬁl de masse des interphones (6)

doit se refermer sur le poste externe

(-/~).

El cable de masa de los interfonos

(6) debe cerrarse nuevamente en el

microaltavoz (-/~).

Der Massedraht der Sprechanlagen

(6) muss auf der Außenstelle (-/~)

geschlossen werden.
