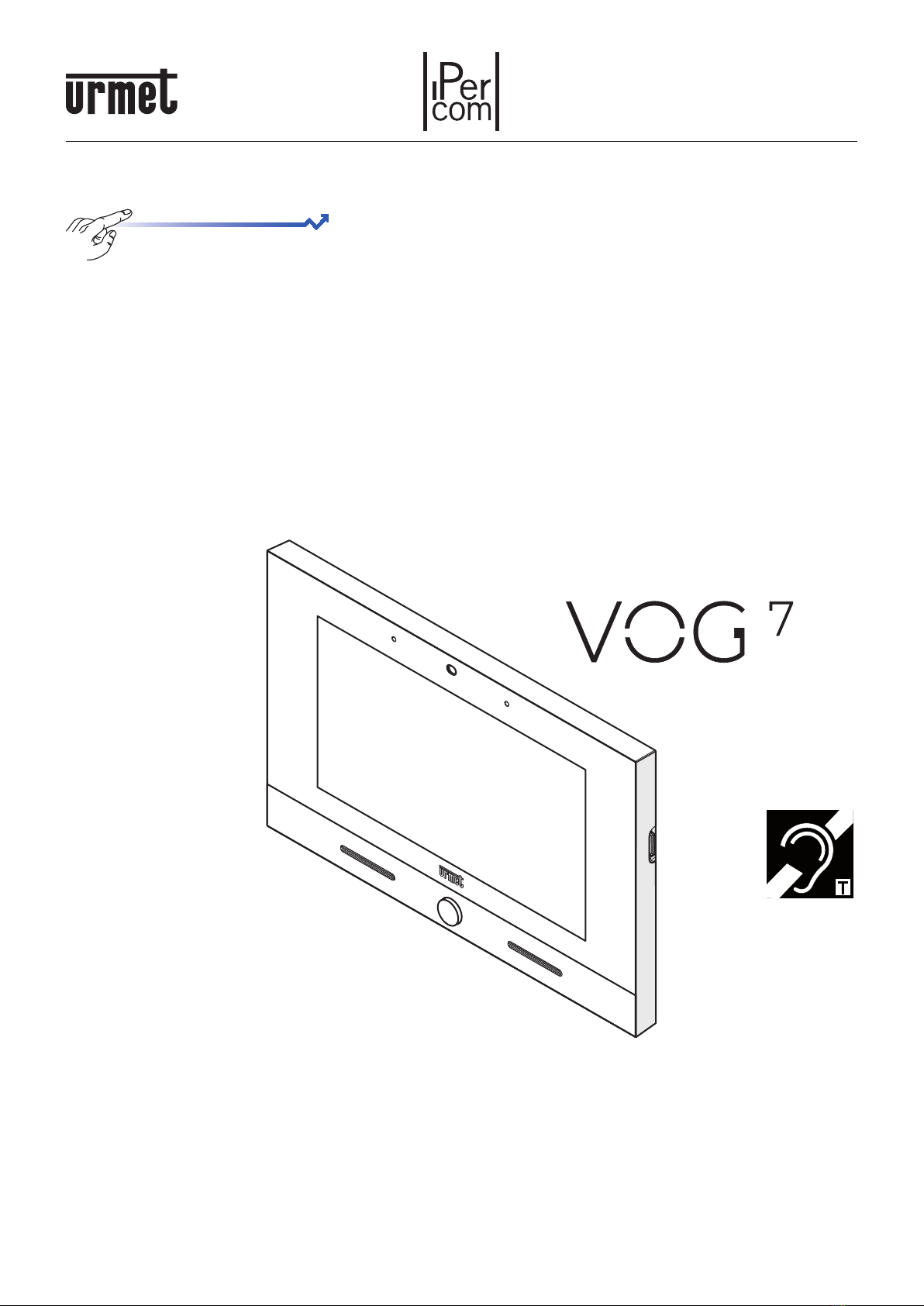

Urmet domus 1761/31 Guide de l'utilisateur

DS 1761-015 LBT 20969

Mod.

1761

ooooooo

VIDEOCITOFONO IP 7’’

IP 7” VIDEO DOOR PHONE

7” IP-BEELDINTERCOM

Sch./Ref. 1761/31 (Bianco / White / Wit)

Sch./Ref. 1761/33 (Nero / Black / Zwart)

LIBRETTO INSTALLATORE RELATIVO ALLA DOMOTICA YOKIS

INSTALLER BOOKLET FOR THE YOKIS HOME AUTOMATION

INSTALLATIEHANDLEIDING VOOR HET GEDEELTE

HUISAUTOMATISERING

Interactive Links

2DS1761-015

Le prestazioni descritte nel seguente libretto fanno riferimento alla versione rmware 2.1.0_49_VER_7_8_0_

R7 del Videocitofono IP 1761/31 e /33.

ITALIANO

SOMMARIO

1 CONFIGURAZIONE PULSANTI ............................................................................................................3

1.1 Congurazione dei Pulsanti Yokis ...............................................................................................3

1.1.1 Congurazione Diretta dei Pulsanti Yokis ..........................................................................4

1.1.2 Congurazione Pulsanti Yokis tramite telecomando .......................................................10

1.1.3 Congurazione Mista dei Pulsanti Yokis ..........................................................................12

1.2 Congurazione dei Pulsanti Compositi .....................................................................................12

2 IMPAGINAZIONE PULSANTI ..............................................................................................................17

3 ASSOCIA CHIAVE MIFARE ................................................................................................................18

4 IMPORTA I PULSANTI YOKIS DA UN TELECOMANDO (O UN ALTRO VIDEOCITOFONO)..............18

5 ESPORTA PULSANTI YOKIS VERSO UN TELECOMANDO (O UN ALTRO VIDEOCITOFONO) ........18

6 RESET DI TUTTI GLI ACCESS POINTS DEL BUS RADIO .................................................................18

7 RESET DEI PULSANTI ........................................................................................................................18

ENGLISH .........................................................................................................................................19

NEDERLANDS ...............................................................................................................................36

Nel documento sono presenti LINK INTERATTIVI per rendere la consultazione più rapida ed

eciente.

Interactive Links

Le informazioni contenute in questo manuale sono state raccolte e controllate con cura, tuttavia la

società non può essere ritenuta responsabile per eventuali errori od omissioni. La società si riserva

il diritto di apportare in qualsiasi momento e senza preavviso miglioramenti o modiche ai prodotti e

servizi descritti nel manuale.

È inoltre possibile che questo manuale contenga riferimenti o informazioni di prodotti o servizi non

ancora commercializzati. Tali riferimenti o informazioni non signicano in nessun modo che la società

intenda commercializzare tali prodotti o servizi.

Tutti i marchi citati nel documento appartengono ai rispettivi proprietari.

dell’uso del Videocitofono IP 1761/31 o /33.

DS1761-015 3

1. CONFIGURAZIONE PULSANTI

L’utente nale avrà la possibilità di utilizzare no ad un massimo di 12 pulsanti virtuali per comandare

singoli punti di uscita oppure scenari:

Questi pulsanti si distinguono in 2 gruppi: i primi 8 (Pulsanti Yokis) e gli ultimi 4 (Pulsanti Compositi).

I Pulsanti Yokis

Sono i primi 8 e sono in tutto e per tutto equivalenti agli 8 pulsanti di un telecomando Yokis modello

TLC8CP. Consentono pilotaggi puntuali o la realizzazione di scenari di primo livello.

I Pulsanti Compositi

Si tratta di 4 pulsanti logici addizionali che consentono di raggruppare i comandi di più Pulsanti Yokis

per creare scenari istantanei o temporizzati di secondo livello.

In fase di congurazione occorre dapprima congurare i Pulsanti Yokis necessari e – successivamente –

quelli Compositi.

1.1 CONFIGURAZIONE DEI PULSANTI YOKIS

Sono possibili tre modalità. L’installatore potrà scegliere quella a lui più congeniale.

A) Congurazione Diretta dei Pulsanti Yokis

Tutta la congurazione dei Pulsanti Yokis (virtuali) si fa direttamente agendo sul Videocitofono.

Il vantaggio consiste nella semplicità di congurazione tramite un’interfaccia guidata: il Videocitofono

gestisce automaticamente gli impulsi necessari alla congurazione dei Pulsanti Yokis.

E’ necessario in questa fase premere il pulsante ‘Connect’ sui vari ricevitori.

B) Congurazione Pulsanti Yokis tramite telecomando

Usando un Telecomando sico TLC8CP, si congurano i suoi 8 pulsanti (o meno) in modo da

comandare la domotica dell’abitazione. Successivamente si ‘copia’ il telecomando sico sui Pulsanti

Yokis (virtuali) del Videocitofono di appartamento (o di più Videocitofoni di appartamento).

Il vantaggio in questo caso è dato dalla facilità di spostamento presso i ricevitori per realizzare i

‘Collegamenti’ (pressione del pulsante ‘Connect’ sui ricevitori).

Per la congurazione del telecomando sico è necessario procedere con il corretto numero di pressioni

sul tasto ‘Connect’, così come riportato nelle tabelle.

Occorre consultare il manuale dei ricevitori e del telecomando. Nonché il ‘Promemoria Radio’ Yokis.

C) Congurazione Mista

Si usa una Telecomando TLC8CP per eettuare i soli ‘Collegamenti’ con i ricevitori (pressioni su

‘Connect’).

Poi si ‘copia’ il telecomando sui Pulsanti Yokis (virtuali) del Videocitofono.

Inne si completa la congurazione dei Pulsanti Yokis agendo sul Videocitofono.

Si sommano così i vantaggi delle soluzioni A e B.

4DS1761-015

1.1.1 CongurazioneDirettadeiPulsantiYokis

Ogni Pulsante Yokis può essere congurato per comandare un singolo modulo di attuazione o più moduli

(Scenario o Scenario di Centralizzazione), in Modalità Diretta o in Modalità Bus Radio.

Si rimanda alla lettura del ‘Promemoria Radio’ Yokis per maggiori informazioni sulle possibilità a

disposizione.

Dalla Pagina di Domotica Yokis, premere l’icona di Congurazione:

Inserire la Password (ssa: 1937) e confermare con ‘OK’. Si presenta la pagina seguente:

Scegliere la prima voce di menu: ‘Congurazione pulsanti’ per congurare Pulsanti Yokis.

Comparirà una videata in cui sono presenti tutti i pulsanti:

•I Pulsanti Yokis sono riconoscibili perché hanno etichetta che inizia per Pulsante1,…, Pulsante8.

Sono per default i primi 8 in alto (ma possono anche occupare posizioni diverse)1

(1) I rimanenti 4 pulsanti solo quelli Compositi. I Pulsanti Compositi hanno etichetta che inizia per

Composito1,…, Composito4 e sono per default gli ultimi 4 in basso. Per la loro congurazione si

faccia riferimento al paragrafo specico, più avanti.

DS1761-015 5

Toccare il pulsante Yokis che si desidera congurare. Compare una videata dove è possibile impostare:

— il NOME del pulsante (che vedrà poi l’utente),

— l’ICONA del pulsante (che vedrà l’utente).

Fatto ciò, toccare il pulsante ‘CONFIGURA’: comparirà la videata seguente, da cui è possibile fare le

stesse congurazioni che normalmente possono essere fatte su di un pulsante di un telecomando Yokis:

6DS1761-015

Prima di descrivere i singoli comandi nel dettaglio è bene dare qualche indicazione generale.

Innanzitutto, toccando in alto a destra, compare un QR code:

Il QR code può essere usato per accedere al manuale di congurazione ed ottenere così aiuto.

La congurazione dei pulsanti è in tutto e per tutto analoga a quella dei pulsanti di un telecomando Yokis

a 8 pulsanti.

Il Videocitofono provvede però automaticamente ad inviare gli impulsi necessari per la congurazione,

senza che l’installatore si debba ricordare il numero di impulsi necessari nei vari casi (che vengono

comunque ricordati nel testo per comodità di lettura). Ad es. se si sceglie di ‘collegare’ un pulsante ad un

ricevitore, sarà il Videocitofono a mandare le 5 brevi pressioni di congurazione.

Il led blu del Videocitofono corrisponde al led rosso di un telecomando Yokis: su di esso è possibile

osservare i lampeggi di notica. Sul display, di volta in volta, viene data indicazione di quanti lampeggi di

notica sono attesi, anché l’installatore possa eseguire un facile controllo.

ATTENZIONE Alcune congurazioni possono durare alcuni secondi. Attendere sempre i lampeggi di

notica prima di passare ad altro.

In tutte le videate è sempre presente, sulla destra, un pulsante di ‘TEST’. E’ così possibile controllare

immediatamente, al termine di una qualche congurazione, il comportamento del pulsante.

È sempre possibile tornare al menu di livello superiore, premendo il pulsante ‘OK’.

Come nel caso di un Telecomando Yokis, è sempre possibile ripartire da zero eseguendo il reset di quello

specico pulsante (e solo di quel pulsante). Per far ciò, tornare a livello superiore, selezionare ‘RESET’,

attendere i lampeggi di notica e ricominciare la congurazione. Il reset del singolo pulsante non modica

l’icona ed il nome del pulsante stesso.

DS1761-015 7

CREA CONNESSIONE

Apre un sotto-menu orientato al ‘collegamento’ del pulsante ad uno o più ricevitori.

Connetti (o disconnetti) E5 R1

Consente di ‘collegare’ logicamente il pulsante ad un ricevitore.

In Modalità diretta si possono collegare uno o più ricevitori, no ad un massimo di 4 (se si collega un

quinto ricevitore, questo sostituirà il quarto).

In modalità Bus Radio, se ne collega tipicamente solo uno.

Per maggiori informazioni, fare riferimento al Promemoria Radio Yokis, par. ‘A-1: Collegamento di un

Trasmettitore ad un ricevitore’.

Lo stesso pulsante consente di eseguire anche la procedura di ‘scollegamento’: par. ‘A-3 Scollegamento

di un trasmettitore da un ricevitore’.

Le altre 2 voci di menu sono usate meno frequentemente:

Crea Radio Bus Access Point E7 R1.

Utile quando si desidera comandare uno specico ricevitore distante (o anche più di uno), posizionato su

Bus Radio.

Maggiori informazioni in ‘E: Aumento della portata mediante Bus Radio’ e ‘E-1: Denizione di un punto di

accesso al Bus Radio’ del Promemoria Radio Yokis.

ATTENZIONE: in caso di errore, non è possibile cancellare solo gli Access Point specici di un pulsante.

È indispensabile, in questo caso, cancellare contemporaneamente tutti gli Acces Point di tutti i pulsanti

del Videocitofono. Per far ciò, usare la voce ‘Reset di tutti gli Access Points dei Bus Radio’, disponibile al

livello di menu superiore, che esegue M24.

Cancella connessioni inutilizzate

Se il Pulsante comanda un unico ricevitore, questa opzione può risultare utile nel caso di sostituzione

del ricevitore. Collegare dapprima il nuovo ricevitore con Connetti (vedi sopra). Poi usare questa voce di

menu per cancellare il collegamento al vecchio ricevitore. Esegue E21.

8DS1761-015

REGOLA MODALITÀ E CENTRALIZZAZIONE DI LUCI O TAPPARELLE

Per default i pulsanti Yokis funzionano in ‘Modalità diretta’. Comandando no ad un max. di 4 ricevitori.

Su di un Videocitofono è invece spesso utile utilizzare i Pulsanti in modalità Centralizzata: avere ad

esempio un pulsante che chiude tutte le tapparelle, un altro che spegne tutte le luci, etc.

Per far ciò occorre Centralizzare su ‘Bus Radio’.

Bisogna dapprima riunire tra di loro i ricevitori a realizzare un Bus Radio R1 R1, poi ‘collegare’ il pulsante

al ricevitore più vicino e inne denire la Modalità Centralizzata del Pulsante, specicando poi se questo

deve agire su tutte le Luci o su tutte le Tapparelle.

Selezionando il pulsante ‘Modalità’, è possibile dunque denire la modalità: Bus Radio M6 o Diretta M5:

Se è stata scelta la modalità ‘Bus Radio’, comparirà allora (al livello superiore) un nuovo pulsante che

consente di selezionare se la Centralizzazione agisce sulle Luci (default) o sulle Tapparelle:

‘Centralizzazione: Luci o Tapparelle’.

Toccandolo si può scegliere una delle 2 possibilità: Luci M10 o Tapparelle M11.

Per maggiori informazioni, riferirsi al Promemoria Radio, al paragrafo ‘F – Comando centralizzato su Bus

Radio’.

Qualora si desideri centralizzare contemporaneamente sia Luci che Tapparelle, occorre:

- congurare un Pulsante Centralizzato per le Luci, con la funzionalità desiderata,

- congurare un Pulsante Centralizzato per le Tapparelle, con la funzionalità desiderata,

- congurare un Pulsante Composito che li richiami entrambi.

Questa soluzione consente di ‘mescolare’ funzionalità dierenti, quali ad es: la chiusura delle tapparelle e

la contemporanea accensione delle Luci. Oppure la chiusura delle Tapparelle e lo spegnimento delle Luci.

DS1761-015 9

REGOLA FUNZIONE

È inne possibile denire, per il pulsante, la modalità di funzionamento, tra le 4 possibili:

- Commutazione (luci), Variazione/Spegnimento (dimmer), Salita/Arresto/Discesa (tapparella) M1

- Accensione (luci), Salita&Arresto (tapparella) M3

- Spegnimento (luci), Discesa&Arresto (tapparella) M4

- Richiamo Memoria, Vai a posizione intermedia (tapparella) M2

Il riferimento è il par. ‘G – Funzionalità di un pulsante’ del Promemoria Radio.

CONFIGURA RICEVITORE

Questa opzione può essere usata solo nel caso in cui un Pulsante sia stato ‘collegato’ ad un unico

modulo ricevitore. In questo caso è allora possibile congurare il ricevitore, con le sequenze di impulsi

che gli sono proprie.

Utilizzando la tastiera, si denisce il numero di impulsi da inviare al Modulo Ricevitore con quel specico

pulsante. Ad es. per congurare la temporizzazione del ricevitore. Poi si preme ‘Invio’ e si attende la

notica del ricevitore, visualizzata tipicamente sul ricevitore (lampeggi o piccoli movimenti).

Fare riferimento al manuale dei singoli Moduli Ricevitori per i comandi possibili.

È anche possibile inviare sequenze di impulsi pressate da 10 impulsi più una pausa, selezionando, in

alto, l’opzione relativa a questo tipo di invio.

Ad esempio, se è stato ‘collegato’ un modulo a relè MTR2000ERP e si desidera che la sua uscita sia

temporizzata a 15 minuti (ad es. per l’irrigazione del giardino), allora:

10 DS1761-015

— Inviare 23 ( E23 ) per sbloccare la congurazione del modulo e attendere 3 lampeggi sul ricevitore.

— Inviare 27 ( E27 ) per commutare il modulo alla modalità timer e attendere 7 lampeggi sul ricevitore.

— Inviare 26 ( E26 ) per congurare la durata in minuti e attendere 6 lampeggi sul ricevitore.

— Inviare 14 ( E14 ) per congurare la temporizzazione a 15 minuti e attendere 4 lampeggi sul ricevitore.

— Inviare 21 ( E21 ) per bloccare la congurazione del modulo e attendere 1 lampeggio sul ricevitore.

Se invece si desidera che il modulo MTR2000ERP collegato funzioni in modalità impulsiva (cioè che

il modulo generi un impulso di 0,5 secondi ogni volta che il pulsante viene premuto), ad esempio per

pilotare l’apertura di un cancello, allora:

— Selezionare la modalità ‘M’, in alto a destra.

— Inviare 16 ( M16 ) per congurare la modalità impulsiva e attendere 6 lampeggi di conferma sul led del

Videocitofono.

Come detto in precedenza, la congurazione dei moduli ricevitori funziona solamente se il pulsante

è stato collegato ad un unico modulo ricevitore.

1.1.2 CongurazionePulsantiYokistramitetelecomando

1) Utilizzando un Telecomando a 8 Pulsanti TLC8CP, congurare i Pulsanti del telecomando stesso.

Fare riferimento al ‘Promemoria Radio’ Yokis per maggiori informazioni.

2) Vericare che tutti i Pulsanti congurati funzionino correttamente.

3) Procedere all’importazione del telecomando nel Videocitofono, come qui descritto.

ATTENZIONE: la procedura di importazione cancella la congurazione di TUTTI gli 8 Pulsanti Yokis del

Videocitofono.

Dalla Pagina di Domotica Yokis, premere l’icona di Congurazione:

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels urmet domus Système d'interphone

urmet domus

urmet domus DIGIVOICE K-Steel Series Manuel utilisateur

urmet domus

urmet domus CITOSET 1150 Guide de démarrage rapide

urmet domus

urmet domus Mini Note + 1722 Manuel d'instructions

urmet domus

urmet domus IPerVoice 1039 Manuel utilisateur

urmet domus

urmet domus GROTHE vidoora Manuel utilisateur

urmet domus

urmet domus iPerCom Mikra 2 1060 Guide de démarrage rapide

urmet domus

urmet domus IPerVoice 1039 Manuel utilisateur

urmet domus

urmet domus 2VOICE 1083/48 Manuel utilisateur

urmet domus

urmet domus 1083/12 Manuel utilisateur

urmet domus

urmet domus 2VOICE VOG7 1760 Manuel utilisateur

urmet domus

urmet domus Sinthesi Steel Manuel utilisateur

urmet domus

urmet domus 1760 Manuel du système

urmet domus

urmet domus ATLANTICO 1702/1 Manuel utilisateur

urmet domus

urmet domus 1183/2 Manuel utilisateur

urmet domus

urmet domus 1043/550 Manuel utilisateur

urmet domus

urmet domus 1730 Manuel utilisateur

urmet domus

urmet domus miro 1183 Manuel utilisateur

urmet domus

urmet domus 1148 Series Instructions de montage

urmet domus

urmet domus 2VOICE SWITCHBOARD Manuel utilisateur

urmet domus

urmet domus IPerCom VOG 7 1761 Series Manuel d'installation et d'exploitation

urmet domus

urmet domus 1183 Manuel utilisateur

urmet domus

urmet domus 2VOICE 1083/783 Manuel d'installation et d'exploitation

urmet domus

urmet domus CX-modo Manuel utilisateur

urmet domus

urmet domus 1722 Manuel utilisateur

Manuels Système d'interphone populaires d'autres marques

Bticino

Bticino LINEA 3000 Manuel utilisateur

MSI

MSI MSI-140 Manuel utilisateur

golmar

golmar Stadio Plus Manuel utilisateur

CyberData

CyberData 011211 series Manuel

Vidos

Vidos duo M1021 Manuel utilisateur

Vimar

Vimar ELVOX 7539/E Manuel utilisateur

SSS Siedle

SSS Siedle BTSV 850-03 Manuel utilisateur

Dahua

Dahua VTO Series Manuel utilisateur

Elvox

Elvox 5651 Manuel utilisateur

Videx

Videx VIDEOKIT Series Manuel utilisateur

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuel utilisateur

Viking

Viking E-35-EWP Manuel utilisateur

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuel utilisateur

SSS Siedle

SSS Siedle BFCV 850 Series Manuel utilisateur

GRD

GRD MAX V2 Manuel utilisateur

Alecto

Alecto ADI-250 Manuel utilisateur

Aiphone

Aiphone IE-8MD Manuel utilisateur

Perel

Perel EDB4 Manuel utilisateur

urmet domus 1761/31 Guide de l'utilisateur

Manuels Système d'interphone populaires d'autres marques
