Urmet domus IPer voice 1717 Manuel utilisateur

DS 1717-007C LBT 8676

Mod.

1717

VIDEOCITOFONO IP 7” TOUCHSCREEN

7” TOUCHSCREEN IP MONITOR

IP-VIDEOTERMINAL 7” TOUCHSCREEN

VIDEOFOON IP 7” TOUCHSCREEN

Sch./Ref. 1717/2

LIBRETTO UTENTE

USER MANUAL

BEDIENUNGSANLEITUNG

GEBRUIKSHANDLEIDING

2DS1717-007C

ITALIANO

Il terminale touch-screen iMODO Sch. 1717/2 è dedicato all’utilizzo esclusivo sui sistemi IPerVoice e

IPerHome. Per il corretto funzionamento, il dispositivo deve essere collegato al sistema tramite connessioni

di tipo LAN/POE.

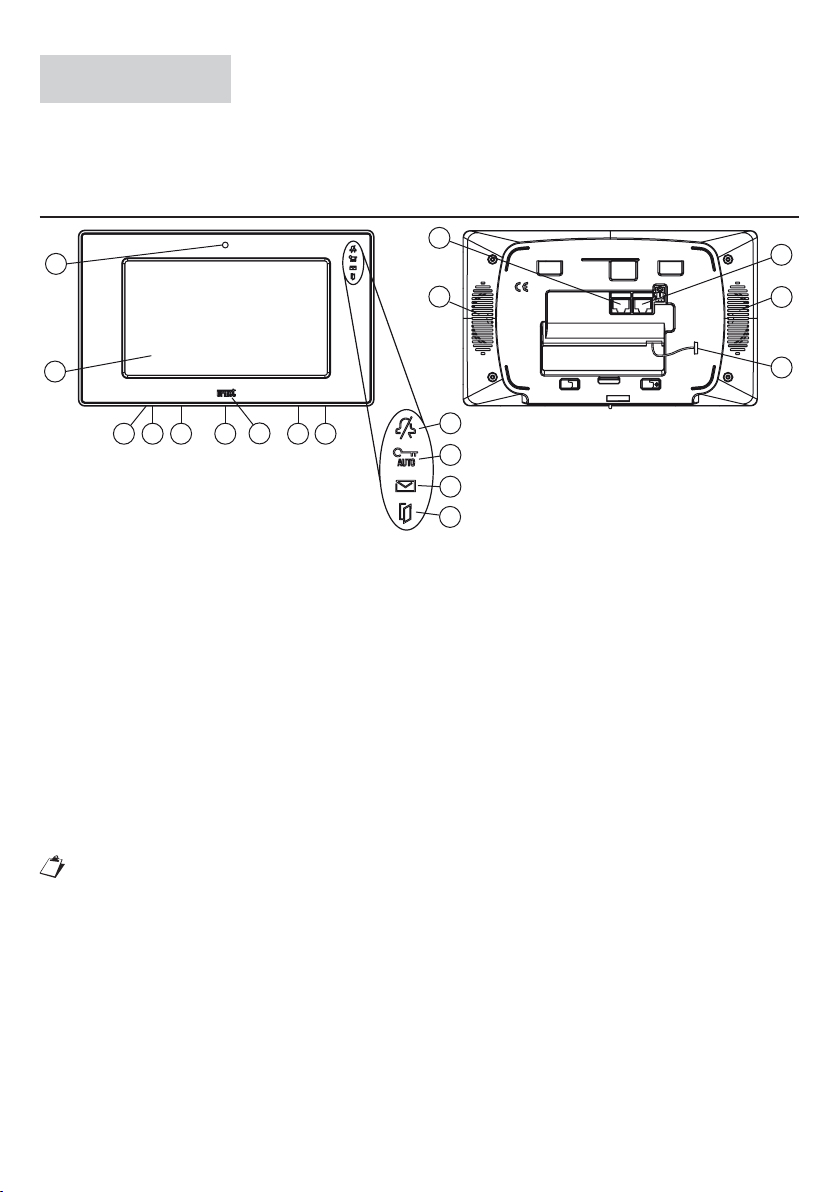

DESCRIZIONE DEI COMPONENTI E CARATTERISTICHE

1213 10 9

14 15

7811

Display 7” touch-screen

Webcam

Indicazione mute chiamata (led verde)

Indicazione apriporta automatico attivo (led verde)

Indicazioni messaggi presenti (led verde)

Indicazione porta aperta o segnalazione di assenza inserita (led rosso)

Connettore USB

Connettore SD card

Logo Urmet (retroilluminato verde)

Microfono

1HJRJ\MÄHTPJYVMVUPJH

Pulsante di reset (accessibile solo con una matita)

Pulsante ON/OFF

Connettore alla rete LAN di appartamento (per l’accesso alla Home Automation di IPerHome)

Connettore per il collegamento alla rete IPerVoice (LAN/POE)

Altoparlanti

Connettore staffa

Il terminale videocitofonico è dotato di dispositivo per audiolesi integrato (ILA).

10.

11.

12.

13.

14.

15.

16.

17.

DS1717-007C

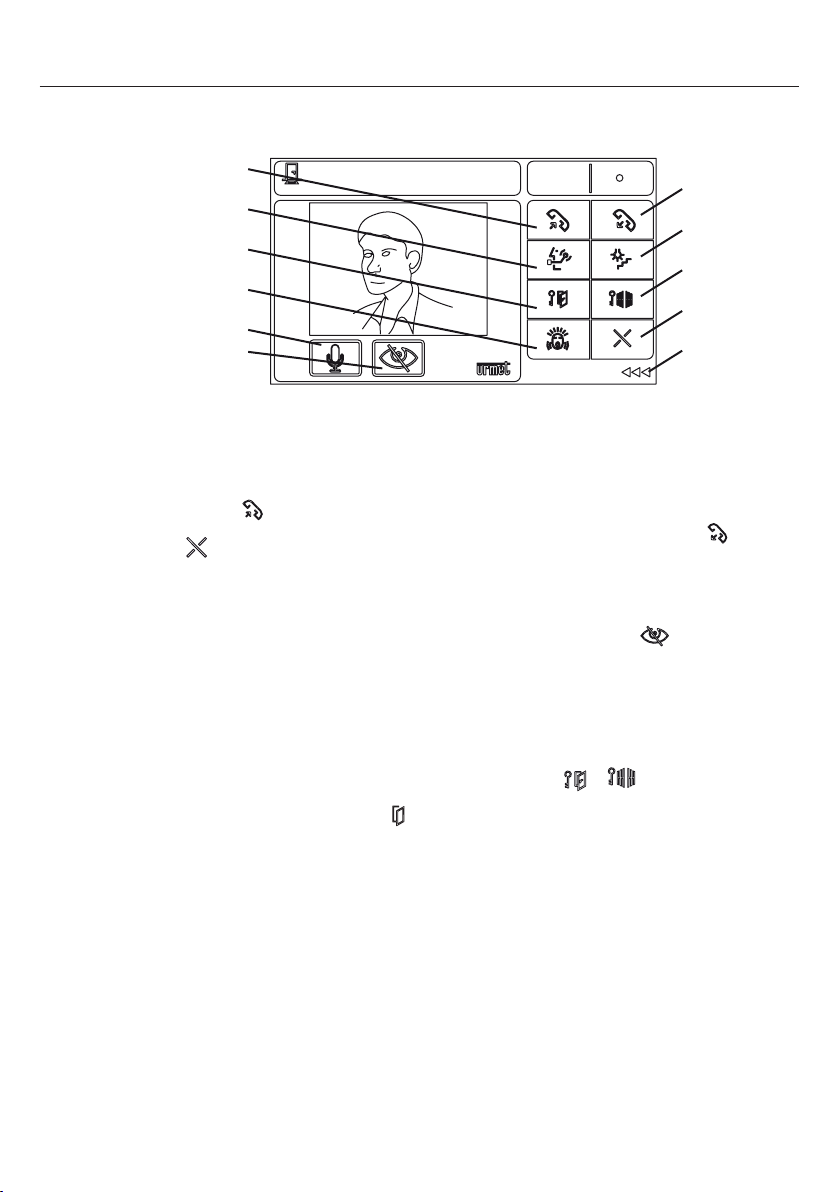

1. RICEZIONE CHIAMATE

Alla ricezione di una chiamata citofonica o videocitofonica da posto esterno o da un centralino con webcam,

il terminale videocitofono emette lo squillo di chiamata con la melodia scelta dall’utente e il display si

accende automaticamente mostrando la videata seguente:

attivazione

comunicazione

chiamata centralino

preferenziale

apertura porta

pedonale

attivazione allarme

panico (se abilitato)

mute microfono

commutazione chiamata audio

o audio/video (se previsto)

chiusura

comunicazione

attivazione

comandi

apertura

cancello carraio

ritorno al

desktop

impostazioni

audio

Chiamata da Posto Esterno Principale 15:38

26/11/2012

Nel caso in cui la chiamata provenga da centralino senza webcam, telefoni VoIP o da altri posti interni senza

webcam, non sarà presente l’immagine della telecamera. Le altre funzioni, attivabili dalle icone sul lato

destro del display rimarranno inalterate.

1.1. RISPOSTA ALLA CHIAMATA

La pressione del pulsante permette di entrare in comunicazione con il chiamante. Per terminare

la comunicazione è invece necessario premere il pulsante contrassegnato dal simbolo o quello

contrassegnato con .

1.2. RISPETTO DELLA PRIVACY

In caso di chiamata ricevuta da posti interni dotati di webcam, questa sarà sempre instaurata in sola modalità

audio. Qualora si voglia attivare la videochiamata, l’utente dovrà premere l’icona posta nella parte

inferiore della zona riservata al video. L’avvenuta attivazione sarà segnalata dalla presenza del video ripreso

KHSSH[LSLJHTLYHSVJHSLULSSHWHY[LIHZZHKLSSVZJOLYTVM\UaPVUL]PL^ÄUKLY7LYYP[VYUHYLPUTVKHSP[nZVSV

H\KPVWYLTLYLSHaVUHKLS]PL^ÄUKLY

1.3.

APRIPORTA IN CHIAMATA E SEGNALAZIONE PORTA APERTA

A chiamata ricevuta da posto esterno o durante la comunicazione con un posto esterno, è possibile aprire

la porta pedonale o il cancello carraio premendo rispettivamente le icone e .

Se le postazioni di chiamata sono dotate di sensore porta aperta (e non è stato attivato il servizio di assenza

sul terminale iModo), sul led indicato dal simbolo , presente sul frontale, è possibile monitorare l’effettiva

apertura della porta: il led è acceso se la porta è aperta.

4DS1717-007C

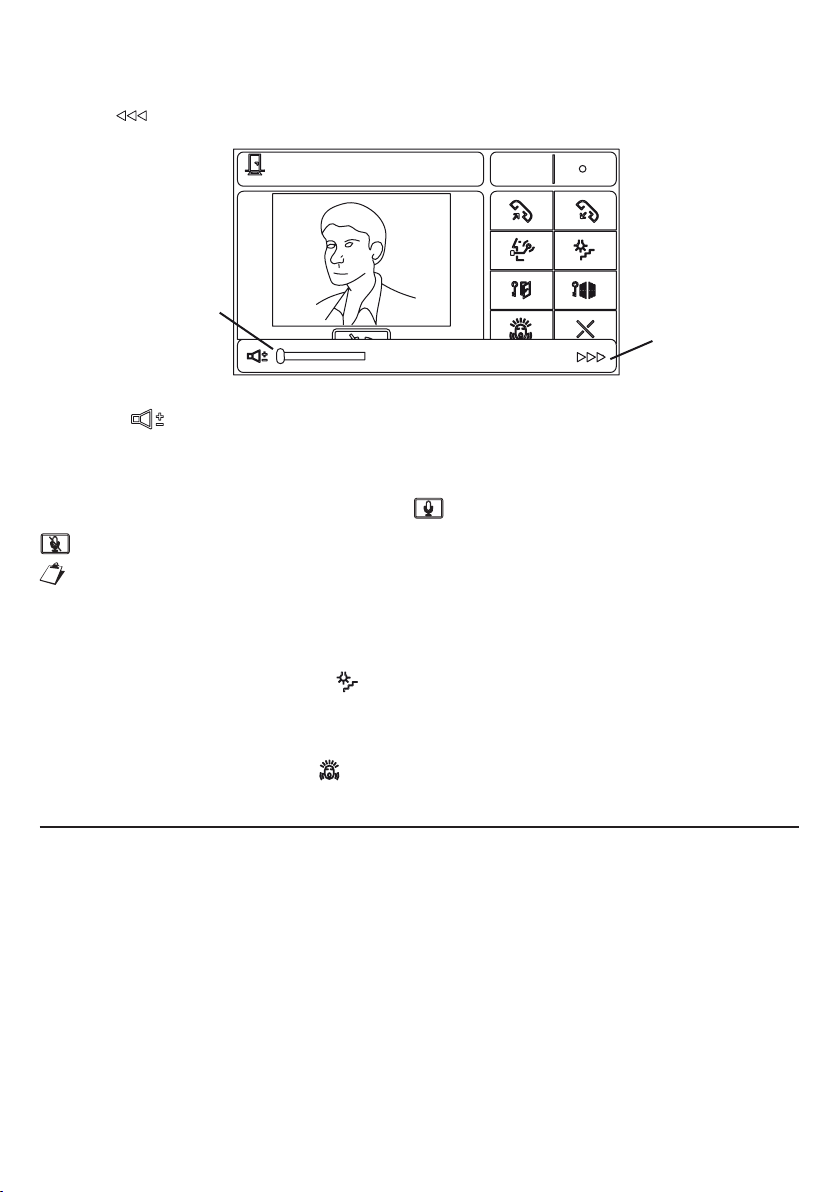

1.4. IMPOSTAZIONI AUDIO IN CHIAMATA

A chiamata ricevuta o durante una comunicazione, è possibile effettuare alcune regolazioni audio: premendo

il pulsante , nella parte inferiore del display vengono mostrati i controlli audio come si può vedere dalla

seguente videata:

regolazione volume

altoparlante chiusura barra

controlli audio

Chiamata da Posto Esterno Principale 15:38

26/11/2012

7LY]HYPHYLPS]VS\TLKLSS»HS[VWHYSHU[LuULJLZZHYPVZWVZ[HYLPSJ\YZVYLZ\SSHIHYYHKLSSVZSPKLYWVZ[VHÄHUJV

del pulsante .

1.5. MUTE MICROFONO

Quando si è in comunicazione con qualsiasi dispositivo dell’impianto, è possibile spegnere temporaneamente

il microfono del videocitofono premendo il pulsante ; in questo modo è possibile continuare a sentire

la fonia dell’altro dispositivo senza che l’altro possa sentire la fonia del videocitofono. Premendo il pulsante

la comunicazione torna ad essere bidirezionale.

L’eventuale condizione di “mute” microfono viene disabilitata automaticamente dal terminale

iModo al termine della comunicazione in corso.

1.6. COMANDI DI ATTIVAZIONE IN CHIAMATA

A chiamata ricevuta o durante la comunicazione, è possibile inviare un comando di attivazione ad una

KLJVKPÄJHZWLJPHSLWYLTLUKVPSW\SZHU[L .

1.7. ALLARME PANICO IN CHIAMATA

Allo stesso modo, a chiamata ricevuta o durante la comunicazione, è possibile inviare un comando di

“Allarme panico” premendo il pulsante .

2. CHIAMATA AL PIANO

In caso di ricezione di chiamata al piano, il videocitofono emette lo squillo di chiamata con la melodia scelta

dall’utente (paragrafo 5.1); il display rimane spento.

DS1717-007C

3. DESKTOP

Per accedere al Desktop del terminale iModo accendere il display toccando il touch-screen (1). La videata

seguente è quella mostrata dal dispositivo:

segreteria

videocitofonica

chiamata a

centralino preferenziale

autoinserzione

segnalazione

assenza

ora, data,

stato rete

rubrica indirizzi

allarme panico

mute

impostazioni

spegnimento display

home

automation

servizi

videocitofonici

memoria chiamate

blocco

display

Centralino Messaggeria

vocale

REC Presenza

TVCC Rubrica

Videocitofono

15:38

26-11-2012

Domotica Memoria

chiamate

Lock

In alternativa, per visualizzare il Desktop, premere il pulsante ON/OFF (13).

E’ anche possibile tornare al desktop a chiamata ricevuta o durante la comunicazione premendo

, in tal caso la chiamata verrà terminata automaticamente.

3.1. CHIAMATA AL CENTRALINO PREFERENZIALE

,»WVZZPIPSLPU]PHYL\UHJOPHTH[HHSJLU[YHSPUVWYLMLYLUaPHSLJVTLJVUÄN\YH[VKHSS»PUZ[HSSH[VYLULSZLY]LYKP

07LY=VPJL!HJJLKLYLHS+LZR[VW]WHYHNYHMVLWYLTLYLPSW\SZHU[LPKLU[PÄJH[VKHSZPTIVSV .

Se vi è la risposta del centralino entro il tempo di attesa sgancio, si entra direttamente in comunicazione;

altrimenti il display viene spento e, alla richiamata del centralino, il terminale squilla regolarmente. Per

chiamare altri centralini presenti nell’impianto, ma diversi da quello preferenziale, consultare il paragrafo

3.4.3.

3.2. SEGNALAZIONE ASSENZA

Il servizio di segnalazione assenza consente di informare il sistema sull’assenza di persone all’interno

dell’appartamento in modo da attivare la segreteria videocitofonica in seguito alla ricezione di una chiamata:

accedere al Desktop (v. paragrafo 3) e premere il pulsante . Ripremerlo per disattivare la funzione.

A funzione attiva il led si accende lampeggiando lentamente. Tale segnalazione è prioritaria rispetto ad

un’eventuale segnalazione di porta aperta.

Nel caso di appartamento con più videocitofoni, la funzione “Apriporta Automatico” può essere

attivata o disattivata solo dal videocitofono Master.

3.3. AUTOINSERZIONE

0SZLY]PaPVKPH\[VPUZLYaPVULJVUZLU[LKP]LKLYLZ\SKPZWSH`HSJ\UL[LSLJHTLYLKLSZPZ[LTHJVTLJVUÄN\YH[V

dall’installatore nel server di IPerVoice: accedere al Desktop (v. paragrafo 3) e premere il pulsante

, l’iModo mostrerà la videata seguente:

elenco

telecamere

attivazione

autoinserzione

TVCC 15:38

26/11/2012

ELENCO TELECAMERE

Main CM 01

6DS1717-007C

Selezionare dall’elenco la telecamera desiderata e premere il pulsante per attivare la visualizzazione

(se disponibile, il sistema attiva contemporaneamente la fonia monodirezionale dal dispositivo dotato di

telecamera al videocitofono).

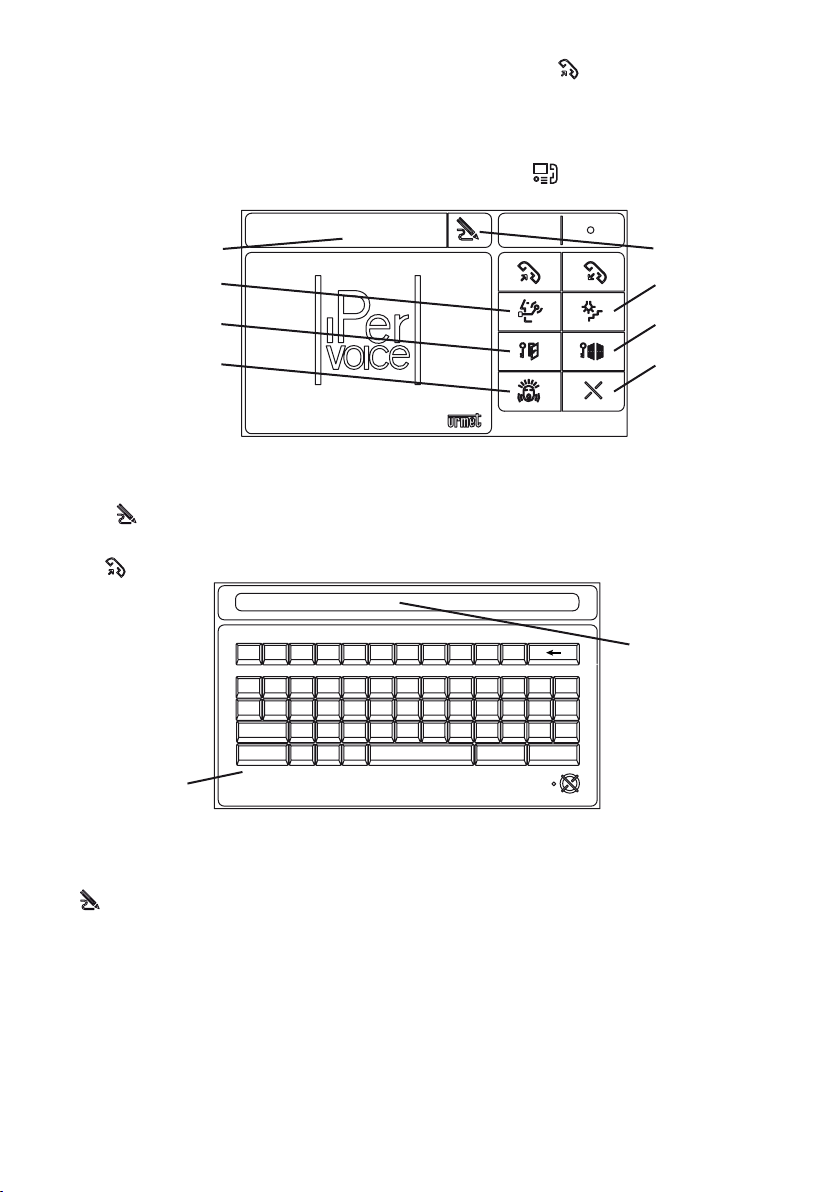

3.4 SERVIZI VIDEOCITOFONICI

L’accesso ai servizi videocitofonici si effettua premendo il pulsante dal Desktop (v. paragrafo 3). La

videata che appare all’utente è quella mostrata di seguito:

selezione diretta

indirizzo

chiamata a centralino

preferenziale

apertura porta

pedonale

attivazione

allarme panico

(se abilitato)

comandi

e attivazioni

rubrica

indirizzi

apertura

cancello carraio

ritorno al

desktop

15:38

26/11/2012

Inserire indirizzo:

3.4.1. CHIAMATA INTERCOMUNICANTE AD ALTRI APPARTAMENTI

Per effettuare una chiamata intercomunicante ad altri appartamenti si può procedere tramite la rubrica indirizzi

premendo (v. paragrafo 3.5), o se si è a conoscenza del codice, digitandolo direttamente cliccando sulla

dicitura “Inserire indirizzo”. Sullo schermo viene mostrata la tastiera seguente: digitare l’indirizzo e premere

il tasto “Enter” per confermare, il terminale ritornerà alla videata dei servizi videocitofonici. Premendo il

pulsante verrà effettuata la chiamata intercomunicante.

tastiera

alfanumerica

area

introduzione dati

1107

1\2

34567890

][p

Caps zxcvbnm,.-

Enter

Shift<^'

Symbol

3.4.2. CHIAMATA INTERCOMUNICANTE AD INTERNI DELLO STESSO

APPARTAMENTO

Per chiamare un interno presente nello stesso appartamento occorre accedere alla rubrica premendo il

tasto e procedere come descritto nel successivo paragrafo 3.5.

3.4.3. CHIAMATA A CENTRALINO NON PREFERENZIALE

La chiamata a centralino non preferenziale si effettua con le stesse modalità viste per la chiamata

intercomunicante ad altri appartamenti descritta in precedenza (v. paragrafo 3.4.1.).

Se la risposta del centralino avviene entro il tempo di attesa sgancio (tipicamente 1 minuto), si entra

direttamente in comunicazione; altrimenti, il display viene spento e, alla richiamata del centralino, il terminale

squilla regolarmente.

3.4.4. ATTIVAZIONI E SERVIZI SPECIALI

,» WVZZPIPSL PU]PHYL \U JVTHUKV KP H[[P]HaPVUL KLJVKPÄJH ZWLJPHSL WLY LMML[[\HYL S»HJJLUZPVUL KLSSL S\JP

ZJHSLVWPNLULYPJHTLU[LWLYH[[P]HYL\UJVTHUKVWYLJLKLU[LTLU[LJVUÄN\YH[VZ\SZLY]LYKP07LY=VPJL!

DS1717-007C

accedere ai servizi videocitofonici (v. paragrafo 3.4) e premere il pulsante , selezionare dall’elenco il

comando desiderato e premere per attivarlo.

3.4.5. APRIPORTA LIBERO

8\HSVYHULSZPZ[LTHZPHUVJVUÄN\YH[LWVZ[HaPVUPKPJOPHTH[HPUTVKHSP[nHWYPWVY[HSPILYVuWVZZPIPSLHWYPYL

direttamente la porta anche senza essere stati chiamati: accedere ai servizi videocitofonici (v. paragrafo 3.4)

e premere il pulsante (apriporta pedonale) oppure (apriporta passo carraio).

3.4.6. APRIPORTA AUTOMATICO

Il servizio di apriporta automatico consente di aprire direttamente la porta in seguito alla ricezione di una

chiamata da una postazione di chiamata principale o secondaria. Per attivare/disattivare la prestazione fare

riferimento al paragrafo 5.9.

Il terminale iModo riceve comunque la chiamata dal posto esterno anche se la prestazione è

attiva.

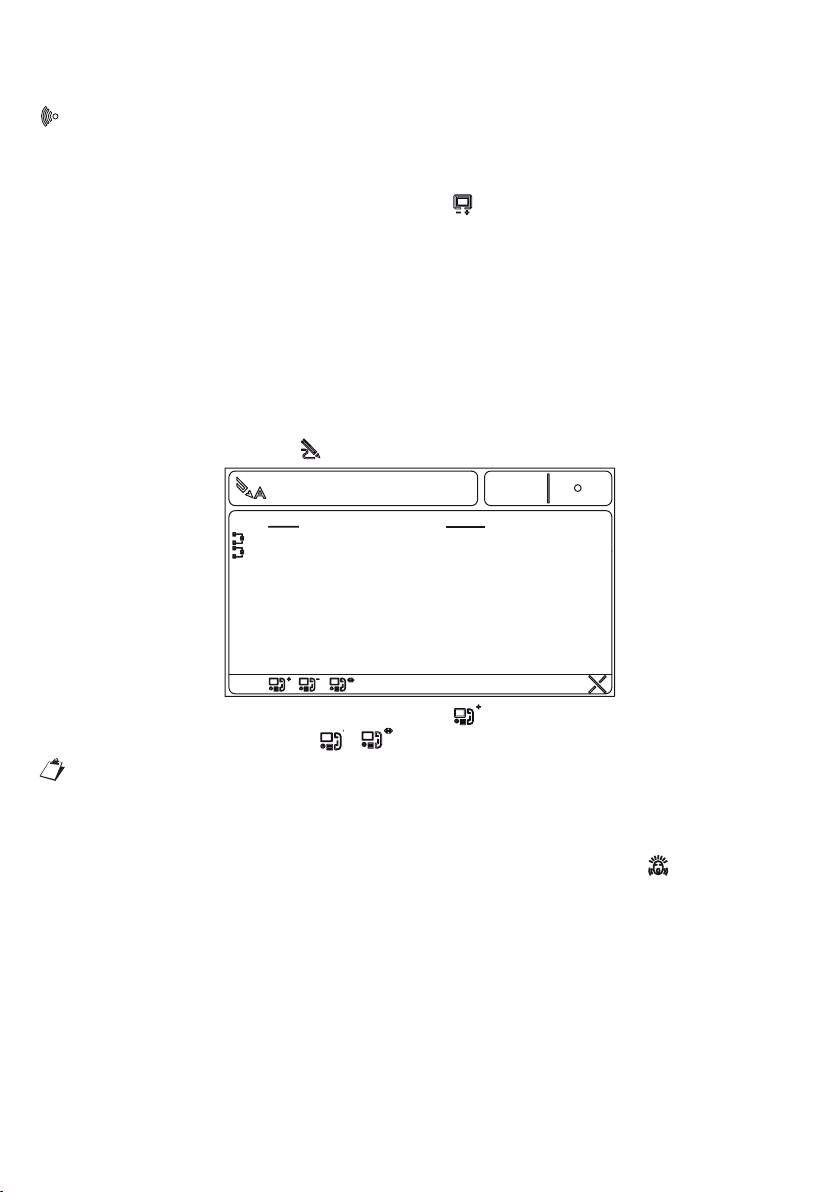

3.5. RUBRICA INDIRIZZI

Il terminale iModo integra una rubrica indirizzi che può essere utilizzata per memorizzare nominativi relativi

ad altri appartamenti, telefoni VoIP, centralini e altri terminali videocitofonici presenti all’interno dello stesso

appartamento. Per accedere alla rubrica indirizzi premere il pulsante , che è generalmente posto nella

parte superiore del display; la videata è la seguente:

Selezionare il nome 15:38

26/11/2012

NOME

Centralino di compet...

APPARTAMENTO NUMERO

Familia Rossi

Piscina

Cucina

Apartment IP1

SWITCHBOARDC

B1S1F1A1

999

125

L’elenco mostra i nominativi memorizzati all’interno della rubrica, il tipo di dispositivo è indicato dall’icona

posta alla sinistra del nome come mostrato di seguito.

intercomunicante verso

altro appartamento

centralino

telefono VOIP

intercomunicante all’interno

dello stesso appartamento

NOME

Centralino di compet...

Familia Rossi

Piscina

Cucina

Per effettuare la chiamata, selezionare il nominativo desiderato e quindi premere .

8DS1717-007C

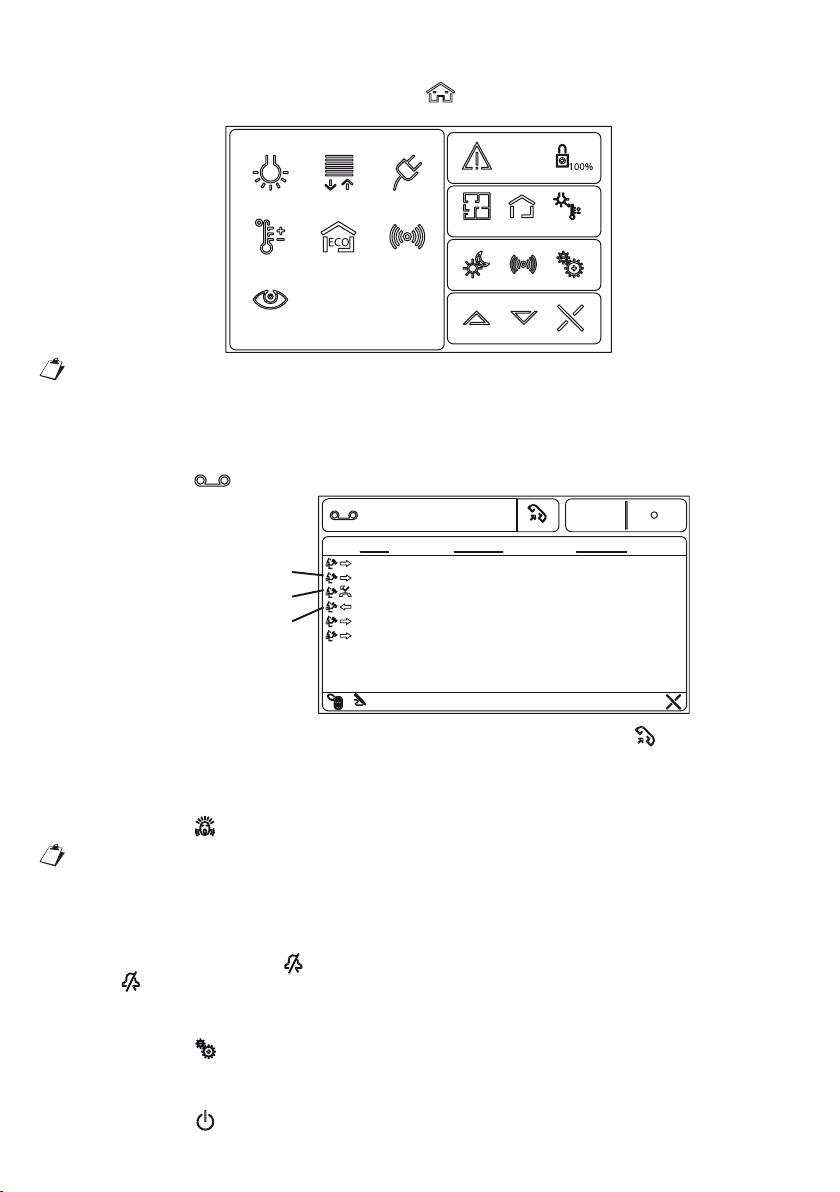

3.6. HOME AUTOMATION

Se presente nel sistema, facendo click sul pulsante il dispositivo permette l’accesso al sistema di

Home Automation di Urmet, mostrandone la pagina principale.

| Devices |

MAPS ROOMS DEVICES

Telecamere

Termoregolazione Consumi Allarmi

Luci Tapparelle Carichi

Per ulteriori dettagli sulle prestazioni e funzionalità, si prega di fare riferimento alla documentazione

relativa al sistema di Home Automation di Urmet: IPerHome.

3.7. MEMORIA CHIAMATE

Il terminale iModo consente di esaminare l’elenco delle chiamate effettuate, ricevute e non risposte,

premendo il pulsante si accede alla videata seguente.

Memoria chiamate 15:38

26/11/2012

NOME

Switchboard

DATA/ORA INDIRIZZO

SWITCHBOARDC22/11/2012 20:28

Switchboard

Concierge

Switchboard

SWITCHBOARDC

22/11/2012 20:28

22/11/2012 20:27

22/11/2012 20:26

18/11/2012 15:04

SWS1F0C1

SWITCHBOARDC

Concierge SWS1F0C1

chiamata ricevuta

chiamata non risposta

chiamata effettuata

7LYYPJOPHTHYL\U\[LU[LuZ\MÄJPLU[LZLSLaPVUHYSVKHSS»LSLUJVLWYLTLYLPSW\SZHU[L .

3.8. ALLARME PANICO

L’attivazione della segnalazione “Allarme Panico”, avviene come nel caso descritto al paragrafo 1.7,

premendo il pulsante .

Il pulsante allarme panico sarà attivo a condizione che il servizio sia stato abilitato come descritto

ULSWHYHNYHMVLJOLULSZPZ[LTH07LY=VPJLZPHZ[H[VJVUÄN\YH[VHSTLUV\UJLU[YHSPUV

3.9. MUTE

E’ possibile inibire la generazione degli squilli di chiamata del videocitofono: accedere al Desktop (v.

paragrafo 3) e premere il pulsante . Ripremere tale pulsante per disattivare la funzione. A funzione attiva

il led verde si accende.

3.10. IMPOSTAZIONI

Premendo il pulsante si accede al menù impostazioni di sistema (v. paragrafo 5).

3.11. SPEGNIMENTO DISPLAY

Premendo il pulsante il display si spegne, per riaccenderlo toccare il touch-screen.

DS1717-007C

4. APPARTAMENTI CON PIÙ VIDEOCITOFONI

Negli appartamenti con più terminali iModo, la gestione delle chiamate è possibile da qualsiasi videocitofono

tenendo conto delle seguenti considerazioni:

Lo squillo in seguito a chiamata citofonica o videocitofonica o al piano si ha su tutti i videocitofoni in

contemporanea.

In caso di chiamata videocitofonica, all’atto della ricezione della chiamata, l’immagine della telecamera

è visibile solo sul videocitofono Master. Per vedere l’immagine da un altro videocitofono è obbligatorio

rispondere alla chiamata.

In caso di risposta a una chiamata videocitofonica o citofonica da un videocitofono, gli altri videocitofoni

dell’appartamento si spengono.

La funzione “apriporta automatico” può essere attivata da qualsiasi videocitofono dell’appartamento.

La funzione “segnalazione assenza”, invece, può essere attivata solo sul videocitofono Master, sugli

altri videocitofoni non avrà effetto.

5. IMPOSTAZIONI

Le impostazioni del terminale videocitofonico iModo sono accessibili dal Desktop (v. paragrafo 3) premendo

il pulsante , ed in tal caso fanno riferimento alle impostazioni di sistema:

regolazione audio

melodie

regolazione

display

allarme

panico

ripristino

impostazioni

di fabbrica

gestione rubrica

indirizzi centralini

e videocitofoni

apriporta

automatico

audiolesi

(audio impaired)

impostazioni LAN

Home Automation

IMPOSTAZIONI 15:38

26/11/2012

Suoneria Audio Video

AUTO

Apertura

automatica porta

Modifica nomi Allarme di

emergenza

RESET

Reimposta il

sistema

Network

Settings

Non udenti

5.1. SELEZIONE DELLE MELODIE

Sono gestiti cinque tipi di melodie:

Chiamata al piano

Chiamata da postazione di chiamata principale

Chiamata da postazione di chiamata secondaria

Chiamata da centralino

Chiamata intercomunicante

Per ciascun tono è possibile scegliere tra cinque melodie a disposizione: dal menù impostazioni premere il

pulsante , nella videata seguente, scegliere dal menù a tendina il tono desiderato.

IMPOSTAZIONI 15:38

26/11/2012

SUONERIA 1/2

Chiamata al piano

Chiamata da modulo di chiamata

principale

Chiamata da modulo di chiamata

secondario

Tono 2

Tono 3

Tono 4

Per interrompere la riproduzione di una melodia e tornare al menù impostazioni premere il

pulsante .

•

10 DS1717-007C

5.2. REGOLAZIONE AUDIO

È possibile regolare il volume audio per i toni di tastiera, altoparlante e melodie di chiamata. Premere il pulsante

, successivamente cliccare sugli slider per impostare il volume desiderato. I possibili valori vanno da -3:

OFF a +3 : MAX.

5.3. REGOLAZIONE DISPLAY

La regolazione del display si effettua premendo il pulsante dal menù impostazioni. È possibile, cliccando

Z\PYPZWL[[P]PZSPKLYJVUÄN\YHYLSHS\TPUVZP[nKLSKPZWSH`3*+YLNVSHIPSLZ\\UHZJHSHKP]HSVYPWVZZPIPSP

e il tempo di inattività (15 secondi, 30 secondi, 1 minuto, 2 minuti, 5 minuti, 10 minuti), del terminale, prima

che lo stesso spenga l’LCD.

5.4. GESTIONE RUBRICA INDIRIZZI

Il terminale iModo mette a disposizione una rubrica indirizzi utilizzabile per memorizzare codici dei centralini,

di altri appartamenti e numeri di telefoni VoIP. La rubrica può contenere sia nominativi che vengono

]HSVYPaaH[PPUH\[VTH[PJVKHSZLY]LY07LY=VPJLZPHKLÄUP[PKHSS»\[LU[L

5.4.1. RUBRICA CENTRALINI E VIDEOCITOFONI

La rubrica nominativi relativa a videocitofoni, intercomunicanti e centralini è accessibile dal menù impostazioni

dei servizi videocitofonici premendo , sul display viene mostrata la seguente videata:

Selezionare il nome: 15:38

26/11/2012

NOME CODICE

999

125

Piscina

Reception

Per aggiungere un nuovo nominativo premere il pulsante WLYLSPTPUHYULVTVKPÄJHYUL\UVLZPZ[LU[L

selezionarlo e premere rispettivamente o .

Se all’interno dell’appartamento sono presenti più videocitofoni 1717/1 o telefoni VoIP 4501/5, il

sistema IPerVoice provvederà ad inserirli nella rubrica automaticamente.

5.5. ALLARME PANICO

Per abilitare il servizio “allarme panico”, dal menù impostazioni, cliccare sul pulsante e selezionare “1”.

Per disattivare la funzione premere “0”.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels urmet domus Système d'interphone

urmet domus

urmet domus Sinthesi Steel Manuel utilisateur

urmet domus

urmet domus alpha 1168/45 Manuel utilisateur

urmet domus

urmet domus 1083/58A Manuel utilisateur

urmet domus

urmet domus IPerCom VOG 7 1761 Series Manuel d'installation et d'exploitation

urmet domus

urmet domus 2 Voice Mikra Plus 1784 Guide de démarrage rapide

urmet domus

urmet domus SIGNO 1740 Mode d’emploi

urmet domus

urmet domus 1730 Manuel utilisateur

urmet domus

urmet domus Alpha 1168 Manuel utilisateur

urmet domus

urmet domus 9854 Series Manuel utilisateur

urmet domus

urmet domus iPer com 1717 Manuel du système

urmet domus

urmet domus BiBus II ED. Manuel utilisateur

urmet domus

urmet domus 1730 Guide rapide

urmet domus

urmet domus FDi ipassan 2VOICE Manuel utilisateur

urmet domus

urmet domus Alpha 1168 Manuel d'installation et d'exploitation

urmet domus

urmet domus IPerVoice 1039 Manuel utilisateur

urmet domus

urmet domus Audio Two Manuel utilisateur

urmet domus

urmet domus mikra plus Manuel d'installation et d'exploitation

urmet domus

urmet domus Note 2 1723 Series Manuel d'installation et d'exploitation

urmet domus

urmet domus ALPHA 1168/4 Manuel d'installation et d'exploitation

urmet domus

urmet domus Duo Manuel utilisateur

urmet domus

urmet domus GROTHE vidoora Manuel utilisateur

urmet domus

urmet domus miro 1160/3 Mode d’emploi

urmet domus

urmet domus IperVoice 1717/31 Manuel du système

urmet domus

urmet domus AIKO 1716/1 Manuel utilisateur

Manuels Système d'interphone populaires d'autres marques

Bticino

Bticino LINEA 3000 Manuel utilisateur

MSI

MSI MSI-140 Manuel utilisateur

golmar

golmar Stadio Plus Manuel utilisateur

CyberData

CyberData 011211 series Manuel

Vidos

Vidos duo M1021 Manuel utilisateur

Vimar

Vimar ELVOX 7539/E Manuel utilisateur

SSS Siedle

SSS Siedle BTSV 850-03 Manuel utilisateur

Dahua

Dahua VTO Series Manuel utilisateur

Elvox

Elvox 5651 Manuel utilisateur

Videx

Videx VIDEOKIT Series Manuel utilisateur

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuel utilisateur

Viking

Viking E-35-EWP Manuel utilisateur

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuel utilisateur

SSS Siedle

SSS Siedle BFCV 850 Series Manuel utilisateur

GRD

GRD MAX V2 Manuel utilisateur

Alecto

Alecto ADI-250 Manuel utilisateur

Aiphone

Aiphone IE-8MD Manuel utilisateur

Perel

Perel EDB4 Manuel utilisateur

urmet domus iPer voice 1717 Manuel utilisateur

Manuels Système d'interphone populaires d'autres marques
