Urmet domus 9854 Series Manuel utilisateur

DS 9854-002C LBT 8639

Mod.

9854

BUZZER UNIVERSALE

UNIVERSAL BUZZER

RONFLEUR UNIVERSEL

ZUMBADOR UNIVERSAL

UNIVERSAL-SUMMER

Sch./Ref. 9854/56

2DS9854-002C

ITALIANO

Il buzzer universale può essere utilizzato sia per rendere compatibile il citofono con chiamata elettronica in

impianti tradizionali sia per gestire la chiamata intercomunicante o la chiamata al piano.

INSTALLAZIONE

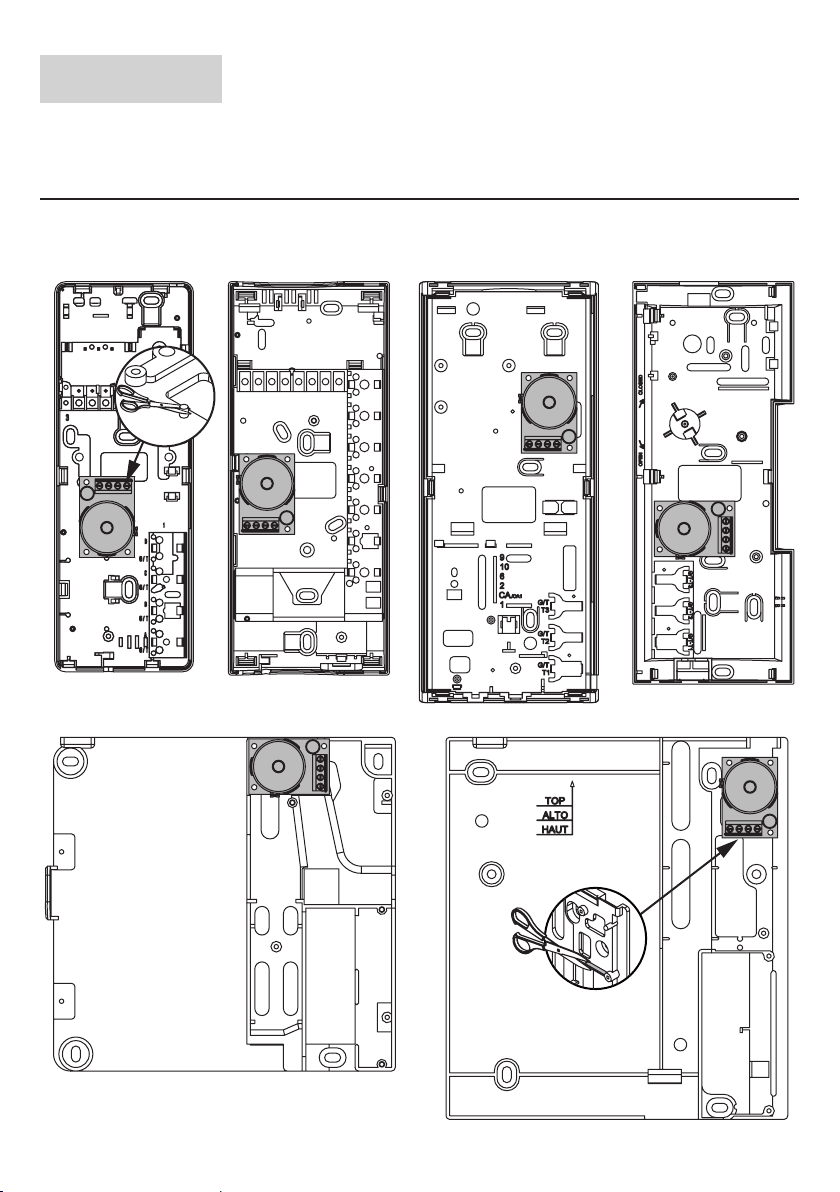

Fissare il dispositivo all’interno dei citofoni o videocitofoni come mostrato di seguito utilizzando le viti fornite

a corredo:

Mod.1130

Mod.1131

Scaitel Atlantico Utopia

Winflat Winspot Atlantico Artico Arco

DS9854-002C

Signo Sentry Scout

Se il buzzer è utilizzato con i dispositivi a relè Sch. 788/51 e Sch. 788/58 occorre inserire la

resistenza da 47 Ohm spostando il jumper.

47Ω

NON inserita

(default)

47Ω

inserita

1 +/~ CP CP

Rosso (1)

Nero (-/~)

SOSTITUZIONE DI MODELLI PRECEDENTI

Descrizione Sch. 9854/56 Sch. 1131/7 Sch. 9854/52 Sch. 9854/53

Alimentazione

+/~ RZ +/~ CH

-/~ (ﬁlo nero) ﬁlo nero -/~

Chiamata al piano

CP CP+

CP CP-

Resistenza

riduzione fonia

1 (ﬁlo rosso) ﬁlo rosso

4DS9854-002C

ENGLISH

The universal buzzer can be used to make the door phone compatible with the electronic call in traditional

systems and to manage the intercom call or the ﬂoor call.

INSTALLATION

Fix the device in door phones or video door phones, as shown below, using the provided screws:

Mod.1130

Mod.1131

Scaitel Atlantico Utopia

Winflat Winspot Atlantico Artico Arco

DS9854-002C

If the buzzer is used with relay devices Ref. 788/51 and Ref. 788/58, insert the 47 Ohm resistor,

moving the jumper.

Signo Sentry Scout

47Ω

NOT inserted

(default)

47Ω

inserted

1 +/~ CP CP

Red (1)

Black (-/~)

REPLACEMENT OF OLD MODELS

Description Ref. 9854/56 Ref. 1131/7 Ref. 9854/52 Ref. 9854/53

Power supply

+/~ RZ +/~ CH

-/~ (black wire) black wire -/~

Floor call

CP CP+

CP CP-

Resistor for audio

attenuation

1 (red wire) red wire

6DS9854-002C

FRANÇAIS

Le ronﬂeur universel peut être utilité aussi bien pour rendre compatible l’interphone avec l’appel électronique

dans des systèmes traditionnels que pour gérer l’appel intercom ou l’appel à l’étage.

INSTALLATION

Fixer le dispositif à l’intérieur des interphones ou des vidéophones, comme montré ci-dessous, en utilisant

les vis livrées:

Mod.1130

Mod.1131

Scaitel Atlantico Utopia

Winflat Winspot Atlantico Artico Arco

DS9854-002C

Si le ronﬂeur est utilisé avec les dispositifs à relais Réf. 788/51 et Réf. 788/58, il faut insérer la

résistance de 47 Ohm en déplaçant le pontet.

Signo Sentry Scout

47Ω

NON insérée

(implicite)

47Ω

insérée

1 +/~ CP CP

Rouge (1)

Noir (-/~)

REMPLACEMENT DES VIEUX MODÈLES

Description Réf. 9854/56 Réf. 1131/7 Réf. 9854/52 Réf. 9854/53

Alimentation

+/~ RZ +/~ CH

-/~ (ﬁl noir) ﬁl noir -/~

Appel à l’étage

CP CP+

CP CP-

Résistance pour

atténuation phonie

1 (ﬁl rouge) ﬁl rouge

8DS9854-002C

ESPAÑOL

El zumbador universal puede ser utilizado para poner compatible el interfono con llamada eléctronica en

sistemas tradicionales y para controlar la llamada intercomunicante o la llamada al piso.

INSTALACIÓN

Fijar el dispositivo en el interior de los interfonos o videointerfonos como indicado en seguida utilizando los

tornillos anexos:

Mod.1130

Mod.1131

Scaitel Atlantico Utopia

Winflat Winspot Atlantico Artico Arco

DS9854-002C

Si el zumbador viene utilizado con dispositivos con relé Ref. 788/51 y Ref. 788/58 es necesario

conectar la resistencia de 47 Ohm moviendo el jumper.

Signo Sentry Scout

47Ω

NO conectada

(estandar)

47Ω

conectada

1 +/~ CP CP

Rojo (1)

Negro (-/~)

SUSTITUCIÓN DE MODELOS ANTERIORES

Descripción Ref. 9854/56 Ref. 1131/7 Ref. 9854/52 Ref. 9854/53

Alimentación

+/~ RZ +/~ CH

-/~ (hilo negro) hilo negro -/~

Llamada al piso

CP CP+

CP CP-

Resistencia

diminución fonía

1 (hilo rojo) hilo rojo

10 DS9854-002C

DEUTSCH

Der Universal-Summer ermöglicht Kompatibilität des Haustelefons mit elektronischem Rufton zu den

traditionellen Anlagen und kann auch den interkommunizierenden Ruf oder die Etagenruf verwalten.

INSTALLATION

Das Gerät in den Haustelefonen bzw.Videohaustelefonen mit den mitgelieferten Schrauben wie gezeigt

befestigen:

Mod.1130

Mod.1131

Scaitel Atlantico Utopia

Winflat Winspot Atlantico Artico Arco
