Unilamp MEGA SONIC-ARM Manuel utilisateur

1/3

INSTALLATION MANUAL FOR PRODUCT CODE OD-5936

IK08IP65

No. Applicable lamp Ordering Code

1. 5936-0-2-263-XX

230V 50Hz MAX PAR38 100W

PRODUCT NAME : MEGA SONIC -ARM

Tungsten Halogen Reflector

E27

2.1

CABLE SIZE : 3X1.00 mm. ∅6-10mm.

ขนาดสายไฟ

Ø7 mm./มม.

106

BODY

WALL PLUG ANCHOR SIZE

ขนาดฟลุกฝงผนัง

Ø7 mm./มม.37 mm./มม.

SCREW SIZE

ขนาดสกรูเกลียวปลอย

Ø4 mm./มม.38mm./มม.

Last Revised On : 15/07/2015 REV.01 FR-DM-17 REV.01 EFF 08/05/12

๛142

1018

263

๛185

90°

60°

2.4

2.5

2.3

2.2

3.1

3.2 3.3

2/3

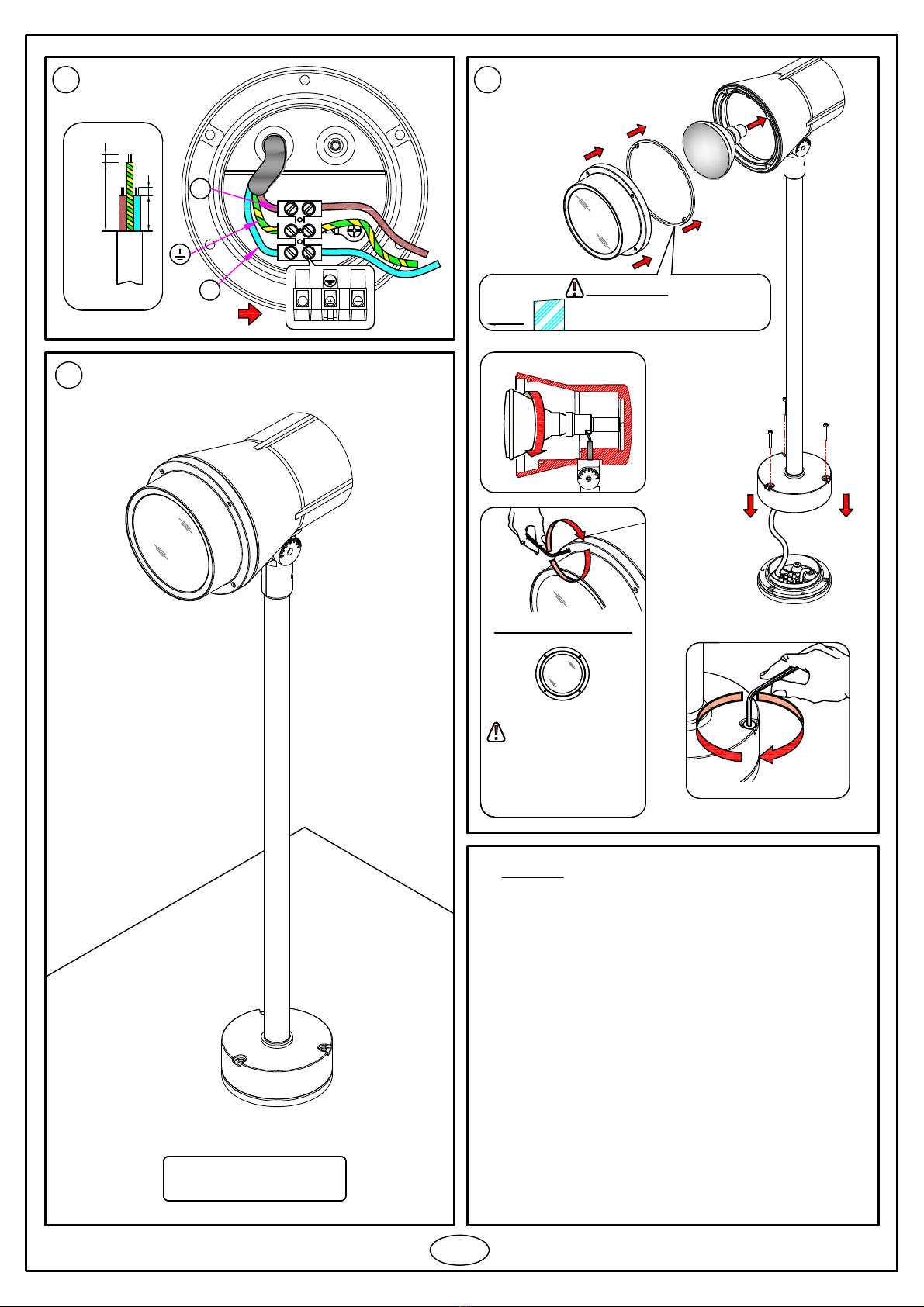

4 5

LOCK THE SCREWS

FOLLOWING THIS

SEQUENCE.

ควรขันสกรูตามลําดับของ

หมายเลขที่ระบุไวตามรูปภาพ

256

IN PUT

สายไฟเขา

CABLE SIZE : 3X1.00 mm.∅6-10 mm.

ขนาดสายไฟ

FRONT

ดานหนา

Torque/แรงบิด : 2.5 Nm.

Torque/แรงบิด : 1.0 Nm.

INSTALLATION COMPLETE

การติดตั้งเสร็จสมบูรณ

PLEASE NOTE

INSERT DIRECTION OF GASKET

ระวังใสประเก็นผิดดาน

5.1

5.3

5.4

5.2

5.5 5.6

5.5

REMARK :

หมายเหตุ

INSTALLATION SHOULD BE CARRIED OUT BY A QUALIFIED

ELECTRICIAN IN ACCORDANCE WITH APPROPRIATE

NATIONAL WIRING REGULATION.

การติดตั้งโคมไฟฟาและอุปกรณควรดําเนินการโดยชางไฟฟาที่มีความรูและ

ความชํานาญ ในการติดตั้งอุปกรณไฟฟาโดยเฉพาะตามมาตรฐานของการ

ไฟฟา

DISCONNECT THE POWER BEFORE CHANGING THE LAMP.

ปดสวิทชไฟทุกครั้งที่เปลี่ยนหลอดไฟ

THIS IS CLASS 1 LUMINAIRES FIXTURE AND MUST BE

EARTHED.

โคมไฟรุนนี้ถูกจัดไวในประเภทของการปองกันไฟฟารั่ว ระดับ 1 ที่จะตองตอ

สายดินตามมาตรฐานความปลอดภัย

DO NOT EXCEED THE MAXIMUM WATTAGE.

หาม ใชหลอดไฟที่มีขนาดวัตตเกินกวาที่ระบุหรือใชหลอดผิดประเภท

Last Revised On : 15/07/2015 REV.01 FR-DM-17 REV.01 EFF 08/05/12

3/3

WARNING :

ขอควรระวัง

THE MANUFACTURER WILL NOT BE LIABLE OR HELD RESPONSIDLE FOR ANY INCORRECT INSTALLATION , MISUSE OR IMPROPER

USE AND UNAUTHORIZED MODIFICATION ON THE FITTINGS. FAILURE TO COMPLY WITH MENTIONED WARNING MAY CAUSED

SERIOUS DAMAGE OR SERIOUS INJURY TO THE PERSONS ANIMALS OR OBJECTS . IN CASE OF MODIFICATION IS REQUIRED PLEASE

CONSULT YOU DEALER FOR THE DETAILS.

ทางผูผลิตไมสามารถรับผิดชอบในความเสียหายใดๆที่เกิดจากการติดตั้งไมถูกวิธี ,ใชงานผิดประเภทหรือดัดแปลงตัวโคมในทุกกรณีซึ่ง สิ่งผิดปกติเหลานี้ อาจทํา

ใหเกิดอันตรายกับ คน สัตวสิ่งของ หากมีขอสงสัยหรือมีความตองการปรับแตงตัวโคม ใหเหมาะสมกับการใชงาน กรุณาติดตอตัวแทนจําหนายหรือผูผลิต

IN CASE OF DAMAGE HAS OCCURED TO THE FITTINGS, PLEASE MAKE THE REPLACEMENT WITH STANDARD PARTS BEFORE USE.

ในกรณีที่มีชิ้นสวนประกอบใดเกิดความเสียหายกรุณาเปลี่ยนชิ้นสวนใหมกอนการใชงานทุกครั้ง เพื่อความปลอดภัย

Cable Size/ขนาดสายไฟ : 3x1.00 mm. Ø6-10 mm.

After connected and set lighting finished,customer must be turn on lamp about

30-60 minute for decreasing the humidity inside after that will close front

cover immediately.

หลังจากทําการตอสายไฟและติดตั้งโคมไฟเสร็จสมบูรณควรเปดไฟทิ้งไวประมาณ 30-60 นาที

เพื่อไลความชื้นภายในตัวโคมไฟกอนที่จะปดหนาโคมไฟทันที

30-60 min/นาที

Minimum distance to lighted surface.

ระยะหางขั้นต่ํา จากหนาโคมถึงพื้นผิวที่ถูกสองสวาง

0.5 m

Only for self-shielded protective lamps.

โคมไฟที่ออกแบบสําหรับใชกับหลอด ที่มีการครอบปองกันหลอด

A damaged safety glass cover must be replaced only with the original spare part.

เมื่อกระจกเกิดความเสียหาย เพื่อความปลอดภัยควรสั่งอะไหลแทจากผูผลิตเทานั้น

Environmental protection: Waste electrical products should not be disposed of

with household waste. please recycle where facilities exist.check with your local

authority or retailer for recycling advice.

หามทิ้งผลิตภัณฑนี้รวมกับขยะในครัวเรือนชนิดอื่นๆ เมื่อสิ้นสุดอายุการใชงาน โปรดแยกผลิตภัณฑ

ออกจากของเสียประเภทอื่นๆ และรีไซเคิลอยางเหมาะสม เพื่อสงเสริมการนําทรัพยากรกลับมาใชซ้ํา ซึ่ง

จะชวยปองกันอันตรายตอสิ่งแวดลอมหรือสุขภาพของมนุษยที่เกิดจากการทิ้งขยะโดยไมมีการควบคุม

Last Revised On : 15/07/2015 REV.01 FR-DM-17 REV.01 EFF 08/05/12
