U-Line H-8795 Manuel utilisateur

PAGE 1 OF 9 0521 IH-8795

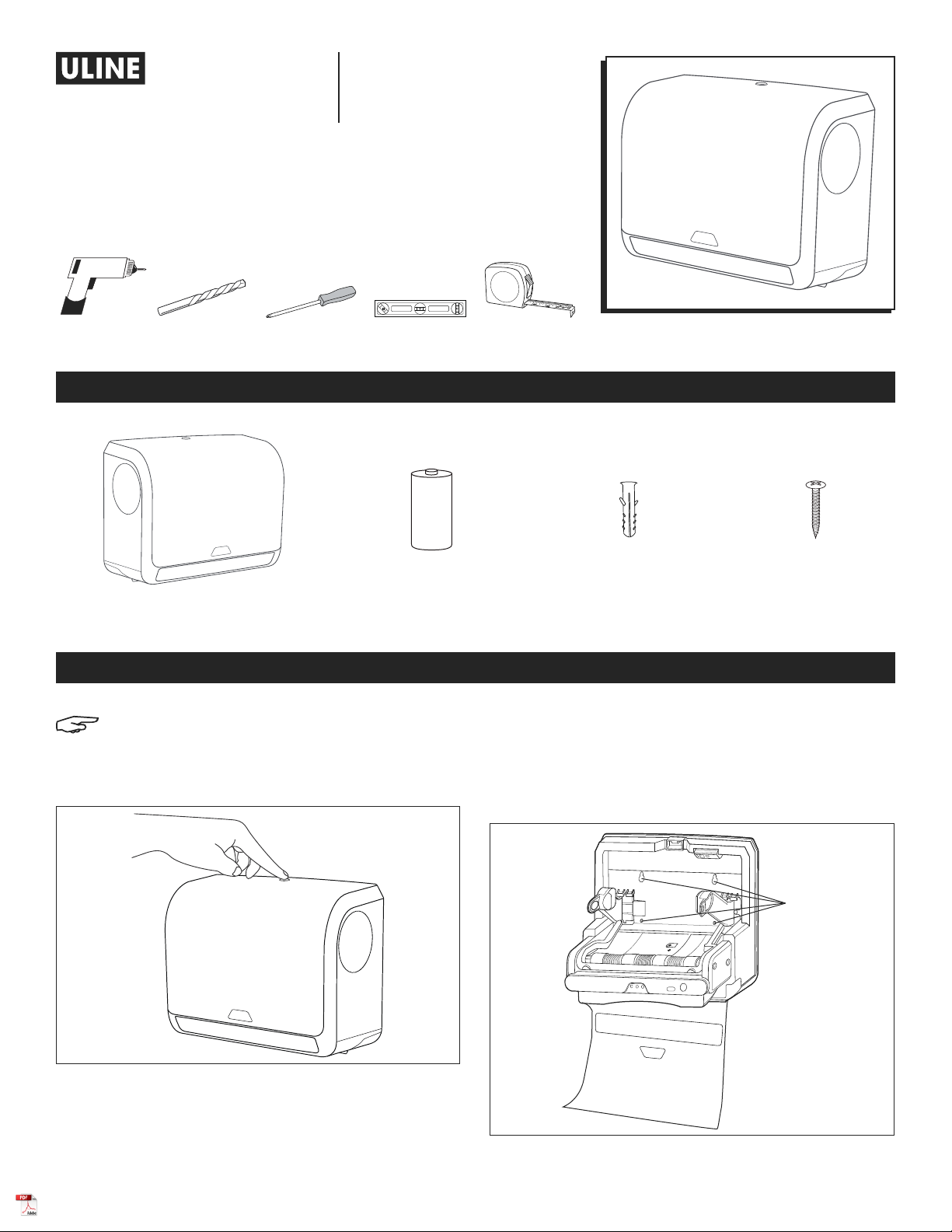

H-8795

PACIFIC BLUE ULTRA™

AUTOMATIC PAPER

TOWEL DISPENSER

1-800-295-5510

uline.com

PARTS

TOOLS NEEDED

Drill Drill Bit Phillips Screwdriver Level Tape Measure

Dispenser x 1

D-Cell Alkaline

Battery x 4

Wall Anchor x 4 Screw x 4

MOUNTING INSTRUCTIONS

NOTE: Recommended mounting height is 44"

from the floor to bottom of dispenser.

1. Press button on top of dispenser to open cover.

(See Figure 1)

2. Open dispenser cover completely and hold

dispenser to ideal mounting place on wall.

(See Figure 2)

3. Mark four holes on the wall where screws will be

inserted. (See Figure 2)

Figure 1

Figure 2

Mounting

Holes

Para Español, vea páginas 4-6.

Pour le français, consulter les pages 7-9.

PAGE 2 OF 9 0521 IH-8795

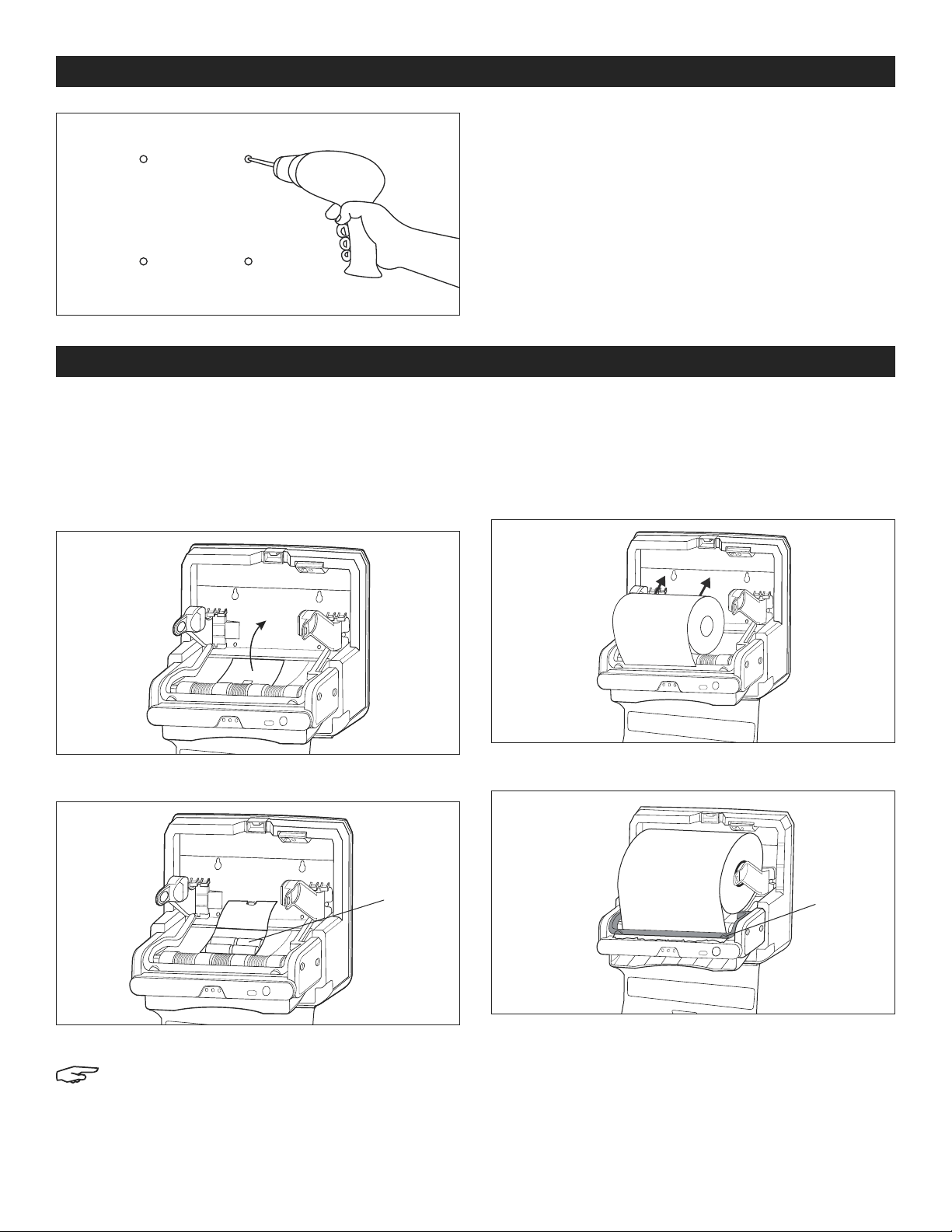

MOUNTING INSTRUCTIONS CONTINUED

LOADING INSTRUCTIONS

4. Set dispenser aside and drill into wall at four marked

locations with an appropriate drill bit. (See Figure 3)

Insert wall anchors if necessary.

5. Hold dispenser to wall so that the holes in the wall

and the dispenser match up. Insert four screws into

previously drilled holes.

Figure 3

LOADING BATTERIES

1. To load the batteries, locate the compartment inside

and towards the bottom of dispenser. (See Figure 4)

2. Remove compartment cover by pushing latch and

pulling up. (See Figure 4)

3. Place four batteries into compartment according to

the battery diagrams on the inside. (See Figure 5)

4. Close the battery compartment cover.

NOTE: Three lights will appear on the dispenser

sensor when batteries are properly loaded.

LOADING PAPER TOWELS

1. With dispenser cover open, place the roll of paper

towels on the roll holder supports located inside the

dispenser. The paper must feed over the top of the

roll. (See Figure 6)

2. Position the end of the roll under the transfer bar,

leaving about 1" hanging out. (See Figure 7)

3. Press the blue manual feed button located on front

of dispenser to feed paper through. (See Figure 8)

4. Close dispenser cover.

Figure 4 Figure 6

Figure 7

Figure 5

Batteries Transfer

Bar

PAGE 3 OF 9 0521 IH-8795

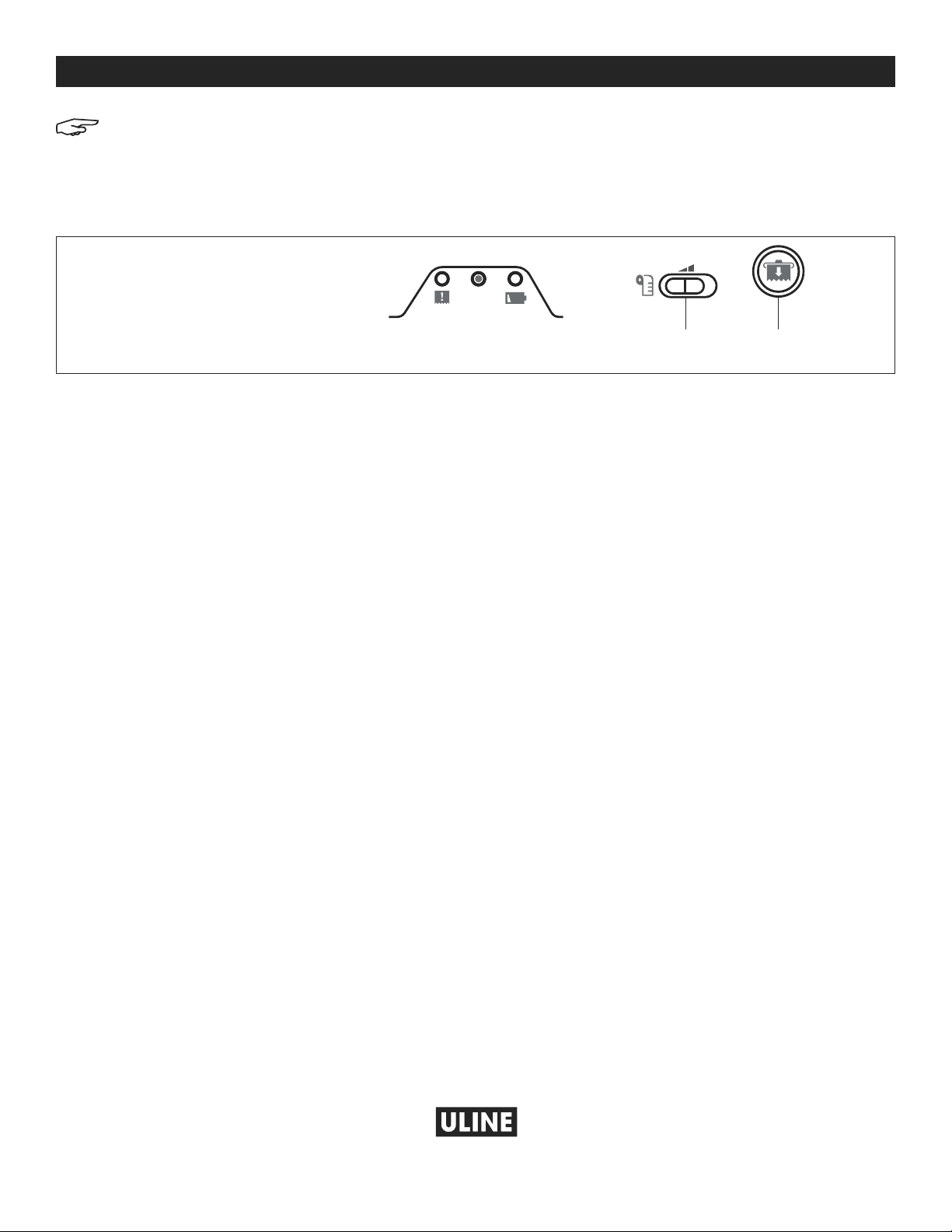

OPERATION

NOTE: This Pacific Blue™ dispenser will only

function properly if the correct Pacific Blue

Ultra™ towel (S-17238) is placed in the dispenser.

The dispenser runs on four D-cell alkaline batteries

(included) and has a low battery indicator light. All three

lights will blink indicating a paper jam.

The dispenser also features an adjustable setting for

paper length: short (8") or long (11"). (See Figure 8)

Figure 8

Paper

Length

Manual

Feed

-800-295-551

uline.com

PAGE 4 OF 9 0521 IH-8795

800-295-5510

uline.mx

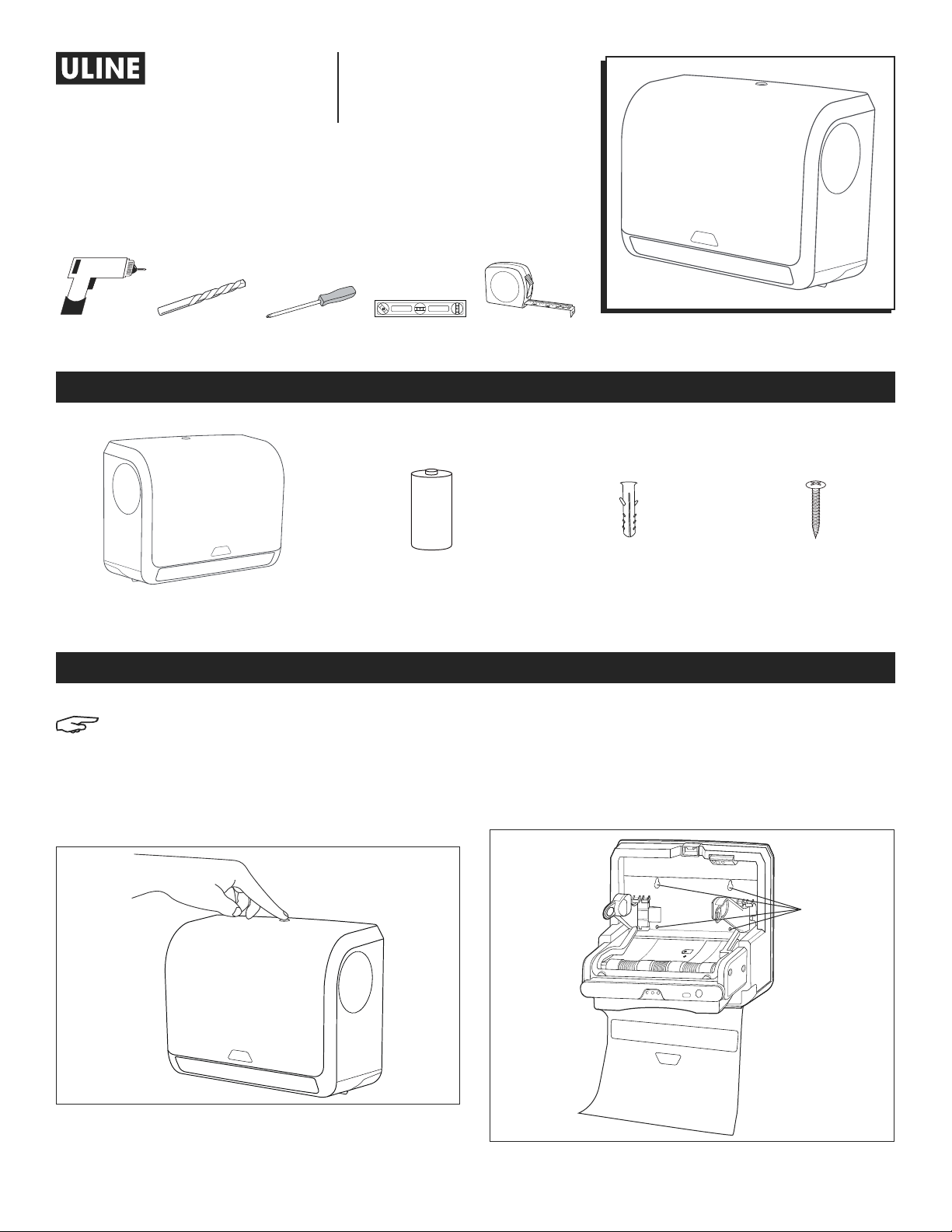

PACIFIC BLUE ULTRA™

DESPACHADOR AUTOMÁTICO

DE TOALLAS DE PAPEL

H-8795

NOTA: La altura de instalación recomendada

es de 1.12 m (44") del piso a la parte inferior

del despachador.

1. Presione el botón que está en la parte superior del

despachador para abrir la cubierta.

(Vea Diagrama 1)

2. Abra la cubierta del despachador y sosténgalo

contra la pared en el lugar ideal de instalación.

(Vea Diagrama 2)

3. Marque cuatro orificios en la pared donde se

instalarán los tornillos. (Vea Diagrama 2)

PARTSPARTES

HERRAMIENTAS NECESARIAS

Taladro Broca Desarmador

de Cruz

Nivelador Cinta de Medir

1 Despachador

4 Baterías

D-Cell Alcalinas

4 Taquetes 4 Tornillos

INSTRUCCIONES DE INSTALACIÓN

Diagrama 1

Diagrama 2

Orificios

para

Instalación

PAGE 5 OF 9 0521 IH-8795

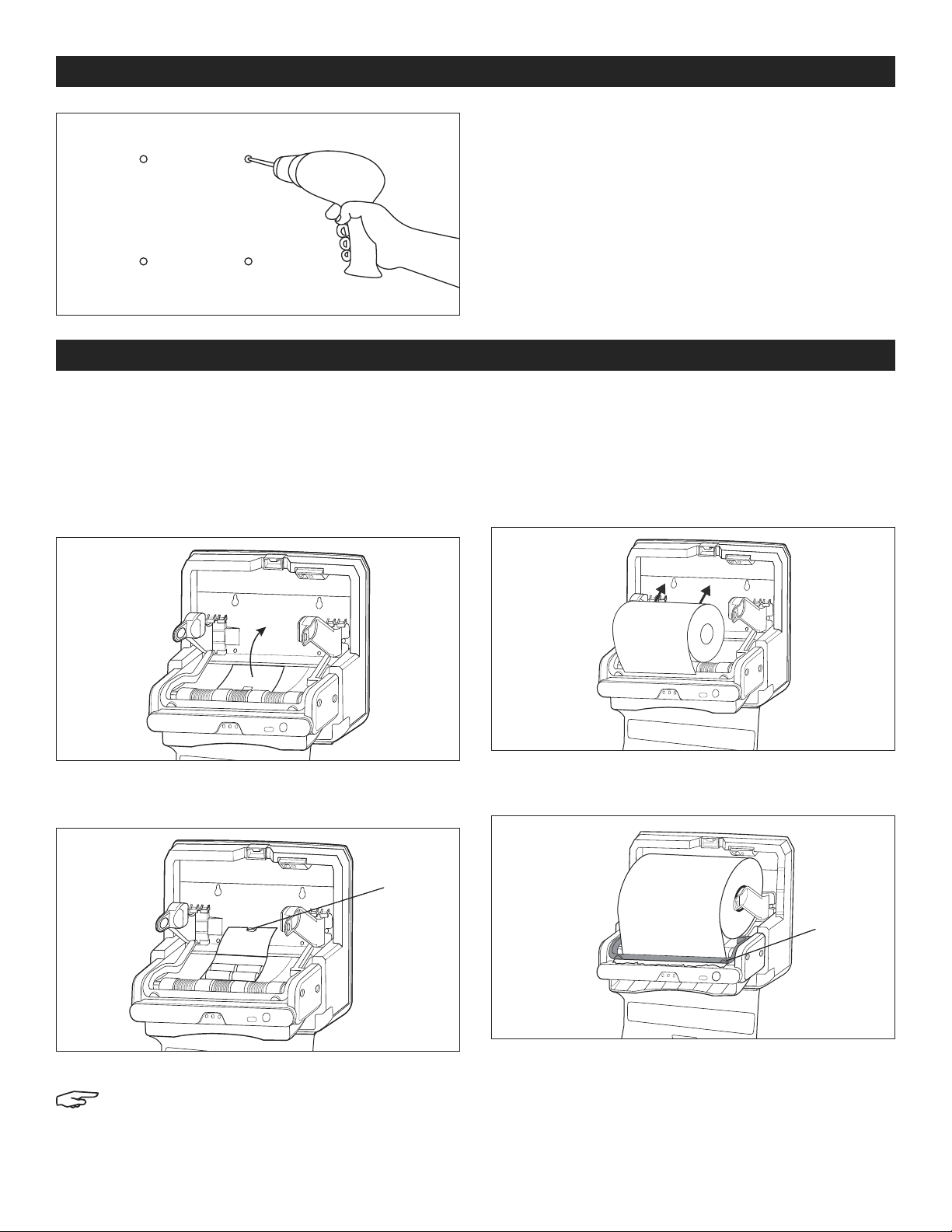

4. Ponga el despachado aparte y taladre en la pared,

con una broca adecuada, las cuatro ubicaciones

marcadas. (Vea Diagrama 3) Inserte los taquetes si

es necesario.

5. Sostenga el despachador en la pared de forma

que los orificios de la pared y del despachador

coincidan. Inserte cuatro tornillos en los orificios que

perforó previamente.

CONTINUACIÓN DE INSTRUCCIONES DE INSTALACIÓN

INSTRUCCIONES DE CARGA

Diagrama 3

CARGA DE LAS BATERÍAS

1. Para cargar las baterías, localice el compartimento

interior y en la parte inferior del despachador.

(Vea Diagrama 4)

2. Retire la cubierta del compartimento empujando el

pestillo y jalándolo. (Vea Diagrama 4)

3. Coloque las cuatro baterías en el compartimento

de acuerdo con los diagramas de las baterías que

están dentro. (Vea Diagrama 5)

4. Cierre la cubierta del compartimento de baterías.

NOTA: Tres luces aparecerán en el sensor del

despachador cuando las baterías estén bien

puestas.

CARGA DE LAS TOALLAS DE PAPEL

1. Con la cubierta del despachador abierta, coloque

el rollo de toallas de papel en los soportes para

rollo que están dentro del despachador. El papel

debe alimentarse por encima de la parte superior

del rollo. (Vea Diagrama 6)

2. Coloque el extremo del rollo por debajo de la barra

de transferencia, dejando cerca de 2.5 cm (1")

colgando. (Vea Diagrama 7)

3. Presione el botón manual azul de alimentación que

está al frente del despachador para alimentar el

papel. (Vea Diagrama 8)

4. Cierre la cubierta del despachador.

Diagrama 6

Diagrama 5

Baterías

Diagrama 7

Barra de

Transferencia

Diagrama 4

PAGE 6 OF 9 0521 IH-8795

FUNCIONAMIENTO

NOTA: Este despachador Pacific Blue™

funcionará correctamente solo si las toallas

Pacific Blue Ultra™ (S-17238) están colocadas

en el despachador.

El despachador trabaja con cuatro baterías alcalinas

D-cell (incluidas) y tiene una luz indicadora de batería

baja. Todas las tres luces parpadearán cuando

indiquen un atasco de papel.

El despachador también cuenta con un ajuste de

la longitud del papel: corto (20.32 cm o 8")

o largo (28 cm o 11"). (Vea Diagrama 8)

Diagrama 8

Longitud

del Papel

Alimentación

Manual

00-295-551

uline.mx

PAGE 7 OF 9 0521 IH-8795

1-800-295-5510

uline.ca

PACIFIC BLUE ULTRAMC –

DISTRIBUTEUR DE SERVIETTES

EN PAPIER AUTOMATIQUE

H-8795

REMARQUE : Il est recommandé de fixer le bas

du distributeur à une hauteur de 44 po du sol.

1. Pour ouvrir le couvercle, appuyez le bouton sur le

dessus du distributeur. (Voir Figure 1)

2. Ouvrez complètement le couvercle et maintenez

le distributeur à l'emplacement de montage idéal

contre le mur. (Voir Figure 2)

3. Marquez quatre trous sur le mur où les vis seront

insérées. (Voir Figure 2)

Figure 1

PIÈCES

OUTILS REQUIS

Perceuse Mèche de

perceuse

Tournevis

cruciforme

Niveau à

bulles

Ruban à

mesurer

Distributeur x 1

Pile alcaline

de type D x 4

Ancrage mural x 4 Vis x 4

INSTRUCTIONS DE MONTAGE

Figure 2

Trous de

fixation

PAGE 8 OF 9 0521 IH-8795

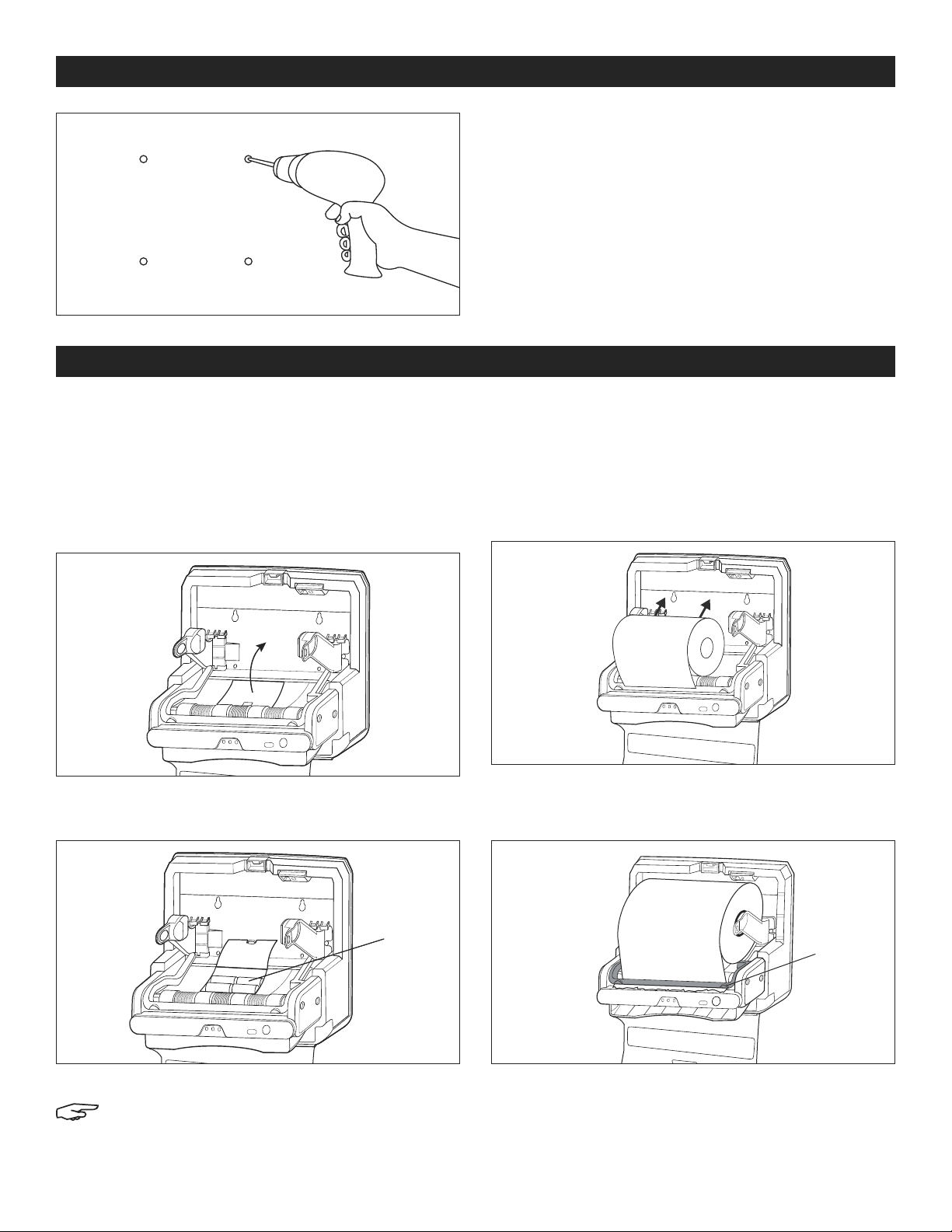

INSTALLATION DES PILES

1. Pour l'installation des piles, repérez le compartiment

situé à l'intérieur vers le bas du distributeur.

(Voir Figure 4)

2. Pour enlever le couvercle du compartiment,

appuyez, puis soulevez le loquet. (Voir Figure 4)

3. Placez quatre piles dans le compartiment selon le

schéma figurant à l'intérieur. (Voir Figure 5)

4. Refermez le couvercle du compartiment à piles.

REMARQUE : Trois voyants lumineux

apparaîtront si les piles ont été correctement

installées.

CHARGEMENT DES SERVIETTES EN PAPIER

1. Avec le couvercle du distributeur ouvert, placez

le rouleau de serviettes en papier sur les supports

du porte-rouleau situés à l'intérieur. Les serviettes

doivent se dérouler par le dessus du rouleau.

(Voir Figure 6)

2. Placez le bout du rouleau sous la barre de transfert

en le laissant dépasser d'environ 1 po. (Voir Figure 7)

3. Appuyez sur le bouton bleu d'alimentation manuelle

situé sur l'avant du distributeur pour faire passer les

serviettes à travers. (Voir Figure 8)

4. Fermez le couvercle du distributeur.

4. Mettez le distributeur de côté et percez le mur aux

quatre endroits marqués avec une mèche de

perceuse appropriée. (Voir Figure 3) Insérez les

ancrages muraux si nécessaire.

5. Tenez le distributeur contre le mur de sorte que

les trous dans le mur et ceux du distributeur

correspondent. Insérez quatre vis dans les trous

précédemment percés.

Figure 3

Figure 4 Figure 6

INSTRUCTIONS DE MONTAGE SUITE

INSTRUCTIONS DE CHARGEMENT

Figure 5Figure 5

Piles

Figure 7

Barre de

transfert

PAGE 9 OF 9 0521 IH-8795

Figure 8

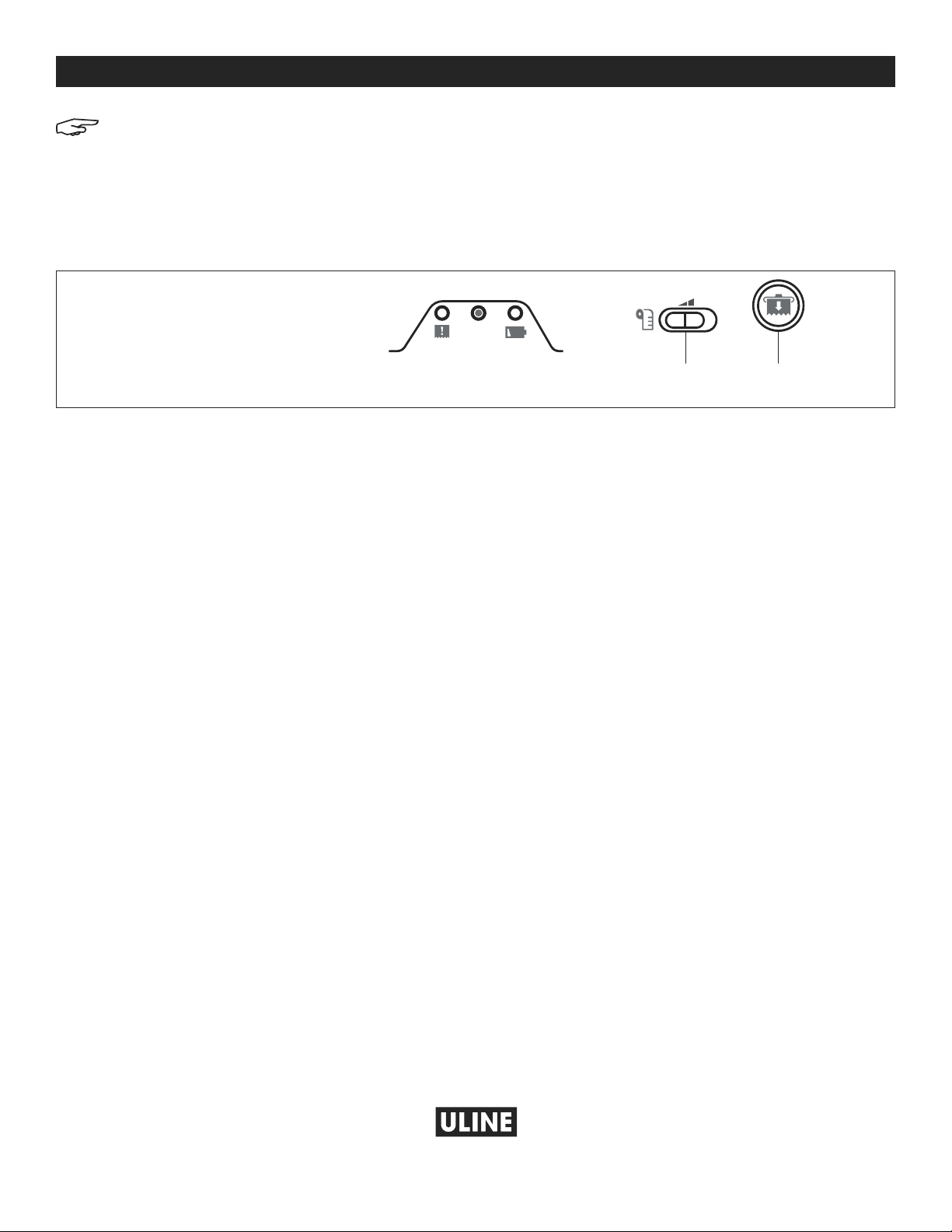

FONCTIONNEMENT

REMARQUE : Ce distributeur Pacific BlueMC ne

peut fonctionner correctement que si seules

les serviettes Pacific Blue UltraMC (S-17238) sont

placées à l'intérieur.

Le distributeur utilise quatre piles alcalines de type

D (incluses) et dispose d'un voyant lumineux de piles

faibles. Pour indiquer un bourrage de serviette, les trois

voyants lumineux se mettent à clignoter.

Le distributeur dispose également d'un réglage de la

longueur de la serviette : court (8 po) ou long (11 po).

(Voir Figure 8)

Figure 8

Longueur de

la serviette

Alimentation

manuelle

-800-295-551

uline.ca
