TRENDnet TDM-C500 Manuel utilisateur

Guide d'installation rapide

TDM-C500

TDM-C504

1.01

Français 1

1.Avant de commencer 1

2. Installation du matériel 3

3. Configuration du modem 4

Troubleshooting 7

Table of Contents

Version 10.22.2010

1.Avant de commencer

Contenu de l'emballage

Vérification de l'équipement

?Un ordinateur avec un adaptateur réseau câblé correctement installé

?Navigateur Internet : Internet Explorer (6.0 ou supérieur)

?USB TypeAà un câble de type B (non fourni)

Une connexion DSL en état de marche

Remarque: Le pilote du port USB TDM-C500 est optionnel

?CD-ROM avec guide de l’utilisateur et pilote

?Guide d'installation rapide en plusieurs

langues

?Câble Ethernet de (1.5m/5ft)

?Câble téléphonique RJ-11 (1.8m/6ft)

?Adaptateur secteur

TDM-C500 / TDM-C504

Pendant l'installation de votre Modem RouteurADSL, l'installation par Wizard

va automatiquement détecter votre type de connexion ISP. Si le routeur ne peut pas

détecter votre type de connexion, vous pouvez le sélectionner manuellement. Veuillez

vérifier avec votre fournisseur Internet (ISP) sur votre type de connexion DSLInternet

broadband et vous assurez que vous avez toutes les informations pour les types de

connexion suivants:

1. Encapsulation

PPPoAVC-Mux

PPPoALLC

1483 Bridged IP LLC

1483 Routed IP LLC

1483 Bridged IP VC-Mux

1483 Routed IP VC-Mux

PPPoE VC-Mux

PPPoE LLC

1483 MER LLC

1483 MER VC-Mux

2. VPI/VCI

VPI: _____ (0~255)

VCI: _____ (32~65535)

3. PPP

Nom d'utilisateur: ________________

Mot de passe: ___________________

4. WAN IP

Type: Connexion IP fixe ou DHCP

Adresse IP locale (fixe): _____. _____._____._____

(p. ex.215.24.24.129) (non fourni)

Adresse IP de la passerell (fixe): _____. _____._____._____ (non fourn)

Remote IPAdresse (fixe): _____. _____._____._____

(p.ex.. 215.24.24.129) (non fourni)

DNS (Fixed): _____. _____._____._____ (non fourn)

Obtenez les informations de votre fournisseur d'accès Internet (FAI)

2. Installation du matériel

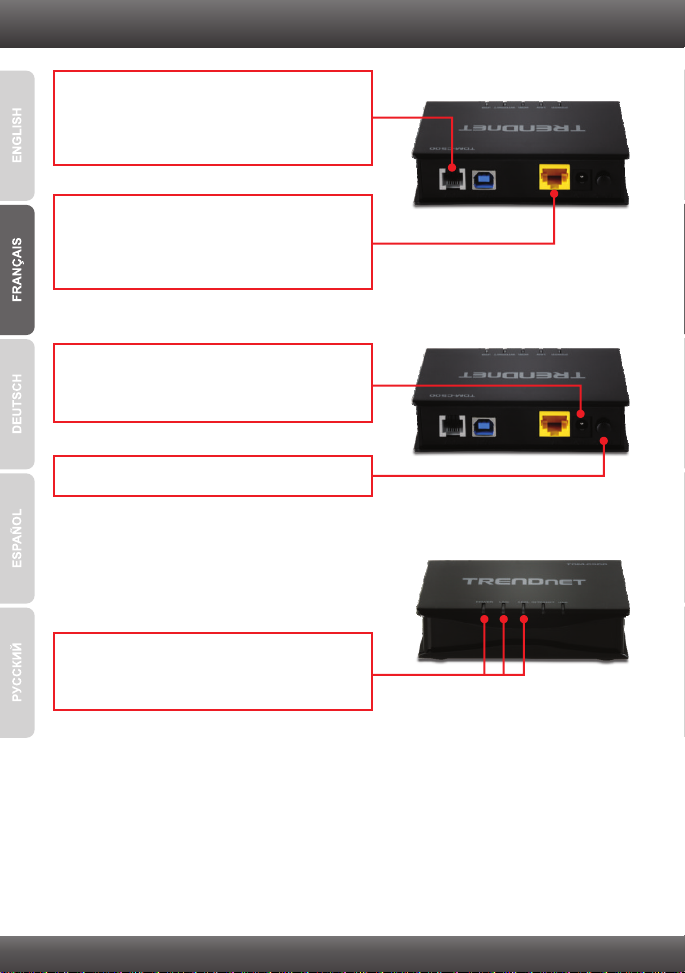

5. Vérifiez que les voyants lumineux suivants, se

trouvant sur l'avant, sont allumés :

Power (vert), LAN (vert) et ADSL(vert).

1. Connectez une extrémité du câble téléphonique

RJ-11 fourni au portADSL du TDM-C500 /

TDM-C504. Branchez l'autre extrémité à la

prise du téléphone.

2. Connectez une extrémité du câble

téléphonique RJ-45 fourni au port LAN du

TDM-C500 / TDM-C504. Branchez l'autre

extrémité au port Ethernet de l'ordinateur.

3. Branchez l'adaptateur secteurAC au

TDM-C500 / TDM-C504 et ensuite à une prise

de courant.

4. Enfoncez le bouton d’alimentation sur « On ».

Remarque:

Pour configurer le modem via le port USB, veuillez consulter le Guide de l’utilisateur sur le

CD-ROM fourni. NE branchez pas simultanément les câbles du port réseau et du port USB.

1. Ouvrez votre navigateur Internet, tapez-y

l'adresse http://192.168.10.1 et appuyez sur la

touche Enter (Entrez).

2. Saisissez le nom d'utilisateur et le mot de

passe, ensuite cliquez sur OK. Paramètres par

défaut:

Nom d'utilisateur: admin

Mot de passe: admin

Remarque: Le mot de passe par défaut est

une case sensible.

3. Cliquez sur Setup Wizard

(Assistant de configuration).

3. Configuration du modem

Note:

1. SI votre FAI n’est pas repris dans le menu déroulant, cliquez sur Config au bas de l’écran et

saisissez les informations fournies par votre FAI.

2. Dans l'exemple, la connexion DSL est PPPoE.

3. Ci votre connexionADSL exige que vous saisissiez l’adresse MAC de votre ordinateur,

consultez la partie Dépannage.

5. Configurez les paramètres en vous basant sur

les informations fournies par votre FA. Cliquez

ensuite sur Save (Enregistrer).

Pour la méthode de connexion PPPoE, vous

devez configurer les éléments suivants:

Nom d'utilisateur

Mot de passe

Type (Connexion IP fixe ou DHCP)

Si IP statique est sélectionné, veuillez l’élément

Adresse IP

Masque de sous-réseau

Adresse IP distante

DNS

4. Sélectionnez votre pays et votre fournisseur

d'accès dans la liste déroulante.

6. Cliquez sur OK.

8. Cliquez sur OK.

7. Cliquez sur Commit and Reboot

(Confirmez et redémarrez)

La configuration sans fil est à présent terminée.

Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du

TDM-C500 / TDM-C504, veuillez consulter la rubrique Dépannage, le guide de l'utilisateur

sur CDROM ou le site Internet de TRENDnet sur http://www.trendnet.com.

Enregistrez votre produit

Afin d’être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support

possibles, veuillez prendre le temps d’enregistrer votre produit en ligne sur:

www.trendnet.com/register Nous vous remercions d’avoir choisi TRENDnet.

9. Veuillez attendre la réinitialisation du

TDM-C500 / TDM-C504.

10. Lorsque le démarrage est terminé, vérifiez

que vous avez accès à Internet. Ouvrez votre

navigateur et saisissez-y une URL (p. ex.

www.trendnet.com) afin de vérifiez que vous

disposez d'une connexion Internet.

1. I typed http://192.168.10.1 in my Internet Browser's Address Bar, but an error message

says “The page cannot be displayed.” How can I get into the TDM-C500 / TDM-C504's web

configuration page?

1. Check your hardware settings again by following the instructions in Section 2.

2. Make sure the Power and LAN lights are lit.

3. Make sure your TCP/IP settings are set to Obtain an IP address automatically (see

the steps below).

Troubleshooting

1. Go into the Control Panel, click Network and Internet,

click Network and Sharing Center, click Change

Adapter Settings and then right-click the Local Area

Connection icon and then click Properties.

2. Click Internet Protocol Version 4(TCP/IPv4) and then

click Properties. Then click on Obtain an IP address

automatically.

Windows 7

Windows Vista

Windows XP / 2000

1. Go into the Control Panel, click Network and Internet,

click Network and Sharing Center, click Manage

Network Connections and then right-click the Local

Area Connection icon and then click Properties.

1. Go into the Control Panel, click Network and Internet,

click Network and Sharing Center, click Change

Adapter Settings and then right-click the Local Area

Connection icon and then click Properties.

2. Click Internet Protocol (TCP/IP) and then click

Properties. Then click on Obtain an IP address

automatically.

2. Click Internet Protocol Version 4(TCP/IPv4) and then

click Properties. Then click on Obtain an IP address

automatically.

4. Reset the TDM-C500 / TDM-C504.To reset the TDM-C500 / TDM-C504, take a pin or

paperclip and press the reset button on the back of the modem for 15 seconds.

Then let go.

2. I have followed all the steps and still cannot connect to the Internet. What should I do?

1. Verify that your DSL account is valid and activated.

2. Make sure all the cables are properly connected (see Section 2).

3. In Section 3, click Config in the Setup Wizard and configure the modem based on

information provided by your ISP.

3.I forgot my login password. What should I do?

Follow the instructions below:

1.Take a pin or paperclip and press the reset button on the side of the modem for 15

seconds.

2.Wait 15 seconds then let go.This will return all settings to factory default. The default IP

address of the modem is 192.168.10.1. The default user name is “admin”. The default

password is “admin”.

4. My ISP requires me to clone the modem's MAC address. What should I do?

MAC address is the network device's hardware ID and consist of 12 hexadecimal

characters (e.g. 00:12:34:ab:cd:ef). Some ISPs registers the subscriber's computer

network adapter or the DSL modem's MAC address. If this is the case, your options are:

1. Report the TRENDnet modem's MAC address (found on the product label at the bottom

of the modem) to the ISP, or 2. Clone the network adapter or the old DSLmodem's MAC

address to the TRENDnet modem. The later is probably the easiest to do and you can

follow the instructions below.

1. With the computer connected to the modem's network port, open the web browser and

go to the modem's setup page http://192.168.10.1.

2. Login with user name and password (default is admin for both).

3. Click on WAN.

4. Click Channel Config.

5. Select Enable from the dropdown list in the MACAddress Clone section.

6. For copying the computer's MAC address to the modem, click on “Clone MAC

address”. For copying the old modem's MAC address, find the modem's MAC address

and then manually enter it in the MAC address box.

7. Click “Apply Changes.”

8. Click on “Commit and Reboot”.

5. Can I connect a computer to the USB port and another computer to the Ethernet port at

the same time?

No, you cannot use the USB and Ethernet port simultaneously.

If you still encounter problems or have any questions regarding the TDM-C500 / TDM-C504, please

contact TRENDnet's Technical Support Department.
