TP-Link Auranet EAP115 Manuel utilisateur

Quick Installation Guide

Wall-Plate Access Point

CONTENT

Deutsch ............................................................................................................ 1

English............................................................................................................... 6

Español ...........................................................................................................11

Eλληνικά.........................................................................................................16

Français ..........................................................................................................21

Italiano.............................................................................................................26

Português ......................................................................................................31

Suomi...............................................................................................................36

Nederlands....................................................................................................41

Svenska ..........................................................................................................46

Norsk................................................................................................................51

Dansk...............................................................................................................56

Deutsch

Hinweis: Für die folgende Einleitung dient der EAP115-Wall als

Beispiel.

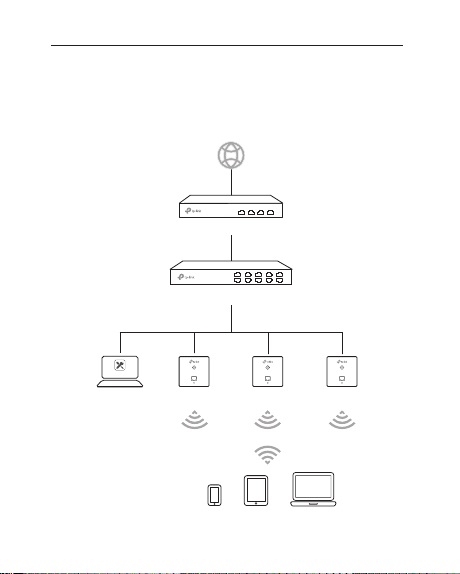

Netztopologie

Unten sehen Sie eine typische Netztopologie für den Einsatz

eines EAPs.

Omada Controller

Router

PoE-Switch

Management-Host EAP EAP EAP

Clients

Deutsch

Der EAP kann über ein PoE-Gerät, wie z.B. einen PoE-Switch,

gespeist werden. Ein DHCP-Server (typischerweise ein Router)

ist erforderlich, damit Ihren EAPs und Ihren Clients im lokalen

Netz IP-Adressen zugewiesen werden. Der Management-Host

kann sich im selben Netz wie die EAPs oder in einem anderen

benden.

Checkliste für die Installation

Bevor Sie die Installation beginnen, stellen Sie bitte sicher, dass

Sie folgendes zur Verfügung haben:

• Eine bereits installierte Unterputzdose

• Verbundener RJ45-Stecker

• Dreieckiger Schraubendreher (nur für EAP115-Wall)

• Kreuzschlitz-Schraubenzieher

• PoE-Switch

Installationsschritte

Der EAP kann in eine 86mm- oder in eine Standard-EU-

Unterputzdose installiert werden. In dieser muss ein mit einem

PoE-Switch verbundener RJ45-Stecker bendlich sein.

86mm-

Unterputzdose

Standard-EU-

Unterputzdose

Standard US Wandabzweigdose

(nur für EAP225-Wall)

Deutsch

1. Entfernen Sie die eventuell vorhandene Frontblende der

Unterputzdose mittels eines geeigneten Schraubenziehers

(wie im Bild gezeigt).

2. Entfernen Sie die Frontblende des EAPs mittels eines

Schraubenziehers.

Deutsch

3. Verbinden Sie das Ethernetkabel in der Unterputzdose mit

dem UPLINK+PoE-Port des EAPs. Achten Sie darauf, dass das

Ethernetkabel nicht unter Zug steht.

Hinweis: Bietet die Unterputzdose nicht ausreichend Platz für EAP und

Ethernetverbindung, verwenden Sie eine oene oder eine tiefere Dose.

4. Führen Sie die beiliegenden Schrauben ein und drehen Sie sie

mittels eines dreieckigen Schraubenziehers fest.

Deutsch

Hinweis:

• Ziehen Sie die Schrauben nicht zu fest an. Passen die mitgelieferten

Schrauben nicht zu Ihrer Unterputzdose, verwenden Sie die mit der

Unterputzdose gelieferten.

• Für den EAP225-Wall, tauschen Sie Schritt 4 mit Schritt 3.

5. Platzieren Sie die Frontblende des EAPs.

Softwarekonfiguration

Um schnell ein WLAN aus vielen EAPs zu errichten, folgen Sie

bitte diesen Schritten.

1. Installieren Sie die Omada-Controller-Software mit Hilfe des

Assistenten auf dem Management-Host.

2. Starten Sie den Omada-Controller und folgen Sie den

Kongurationsschritten, um ein WLAN zu errichten.

3. Übernehmen Sie die EAPs im Controller mittels der Funktion

Adopt, um ihren Status von Pending auf Connected zu ändern.

English

Note: The following introduction takes EAP115-Wall as an

example.

Network Topology

A typical network topology for the EAP is shown below.

Omada Controller

Router

PoE Switch

Management Host EAP EAP EAP

Clients

English

The EAP can only be powered by a PSE device, such as a PoE

switch. A DHCP server (typically a router) is required to assign

IP addresses to the EAPs and clients in your local network.

The management host can be in the same or dierent network

segment with the EAPs.

Pre-Installation Checklist

Before installation, be sure that you have the following items:

• A pre-installed wall junction box

• An RJ45 plug

• A triangular screwdriver (Only for EAP115-Wall)

• A Phillips screwdriver

• A PoE switch

Installation Steps

The EAP can be mounted into either an 86mm wall junction box

or a standard EU wall junction box. The junction box should be

pre-installed with a running-in-wall Ethernet cable connected to

a PoE switch.

86mm wall

junction box

Standard EU wall

junction box

Standard US wall

junction box

(Only for EAP225-Wall)

English

1. Detach the faceplate of the junction box with a Phillips

screwdriver (demonstrated with an 86mm wall junction box).

2. Detach the faceplate of the EAP with a screwdriver.

3. Connect the Ethernet cable inside the junction box to an

RJ45 plug. Then connect the cable to the UPLINK+PoE port.

Position the Ethernet cable to ensure it is not strained.
