Tippmann A-5 RESPONSE Manuel utilisateur

ITEM QTY. PT. NO. DESCRIPTION ITEM QTY. PT. NO. DESCRIPTION

1 1 TA01032 Upper Receiver, Right Half

2 7 9-PA Nut, Hex - Black 1 1 02-43 Feeder Housing

3 1 02-15 Front Sight 2 1 02-50 Feeder Ratchet Spring

4 1 02-69 Barrel Adapter Assembly 3 1 02-42 ¼ - 20 Flange Nut

5 1 FA-18 Ball Latch 4 1 02-53 Feeder Ratchet

6 1 TA10053 O-Ring 5 1 02-54 Feeder Cylinder Piston

7 1 PL-42D Nut, Square - Black 6 1 02-52L 7/16”

8 1 02-13 Cocking Handle 7 1 TA01260 Compression Spring

9 1 02-14 Spring, Cocking Handle 8 1 02-52S Dowel Pin, 3/32 OD x

10 1 TA01031 Upper Receiver, Left Half 9 1 02-51 Ratchet Spring Guide

11 6 98-01A Screw, LHSHCS 10 1 02-49 Feeder Axle

12 1 TA01080 Rear Sight 11 1 02-64 Feeder Cylinder Plug

13 1 02-17 Front Bolt 12 1 02-66 Spring

14 1 SL2-4 O-Ring 13 1 02-63 Piston U-Cup Seal

15 1 TA01016 Linkage Arm 14 1 02-65 Feeder Reset Rod

16 1 02-21 Power Tube 15 1 TA10034 Feeder Cylinder

17 1 02-22 Set Screw, 5/16-24 x 7/16" 16 1 02-61 Feeder Reset Button

18 1 02-V A-5 Valve Assembly 17 1 SL2-6 O-Ring

19 1 02-11 Rear Bolt 18 1 02-44 Feeder Bottom Plate

20 1 98-12A O-Ring 19 5 PL-42A #4 X 5/8 Screw, Black

21 1 TA01010 Rear Bolt Plug 20 1 TA30012 Lower Feeder Sprocket

22 1 CA-15 Pin, Flt. Fillister Head 21 1 TA30011 Upper Feeder Sprocket

23 1 CA-14 Spring 22 1 02-48 #4 Flat Washer

24 1 02-EC A-5 End Cap Assembly 23 1 20-07 Banjo Fitting Assembly

25 1 02-24 Tombstone Adapter

26 1 TA01043 A-5 Gasline Assembly

27 1 TA10025 90 Degree Inverted Flare Elbow (Black) 1 1 TA10021 Trigger, Single

28 1 TA01034 Lower Receiver, Right 2 2 98-19 Dowel Pin

29 1 TA01035 Plug, RT Kit 3 1 98-18 Trigger Return Slide

30 1 02-38 Trigger Guard, Single 4 1 02-20 Spring

31 1 TA01033 Lower Receiver, Left

32 3 PL-42A Screw, #4 x 5/8 Black

33 1 02-06 Air Supply Adapter (ASA) 1 1 02-25 Valve Body

34 1 98-01B Screw, 10-32 x 1.125", LHSHCS 2 1 98-12A O-Ring

35 1 02-67R Trigger Plate w/Spacers, Right 3 1 SL2-25 O-Ring

36 4 02-33 Dowel Pin, 1/8 x 1/2, w/Knurl 4 1 CA-27 Valve Seat

37 1 02-33A Dowel Pin, Black 5 1 98-PL Valve Plunger

38 1 02-35 Sear 6 1 PA-32 Spring

39 1 02-20 Spring 7 1 02-71 Washer, 9/32 Flat

40 1 02-20S Spring 8 1 02-72 O-Ring

41 1 TA10050 Trigger Assembly Complete

42 1 02-67L Trigger Plate, Left

43 1 TA01022 Safety 1 1 TA01015 End Cap - 08

44 4 02-PIN Push Pin, Assy 2 1 TA01014 Impact Washer

45 1 TA30046

Cyclone Feed System Assembly

Complete

46 1 20-18 Hose

47 1 02-41 1/4-20 UNC x 7/8 SHCS 1 1 N/A Barrel Adapter

48 1 TA05021 Power Tube Plug 2 1 TA01008 O-Ring

49 1 20-07 Banjo Fitting Assembly 3 1 02-40 O-Ring

50 1 TA01036 Grip, Front

51 1 98-45 Washer, M6

52 1 TA01045 Screw, 1/4"-20 UNC X 1.5" SHCS

53 1 TA01046 Barrel

Barrel Adapter Assembly (02-69)

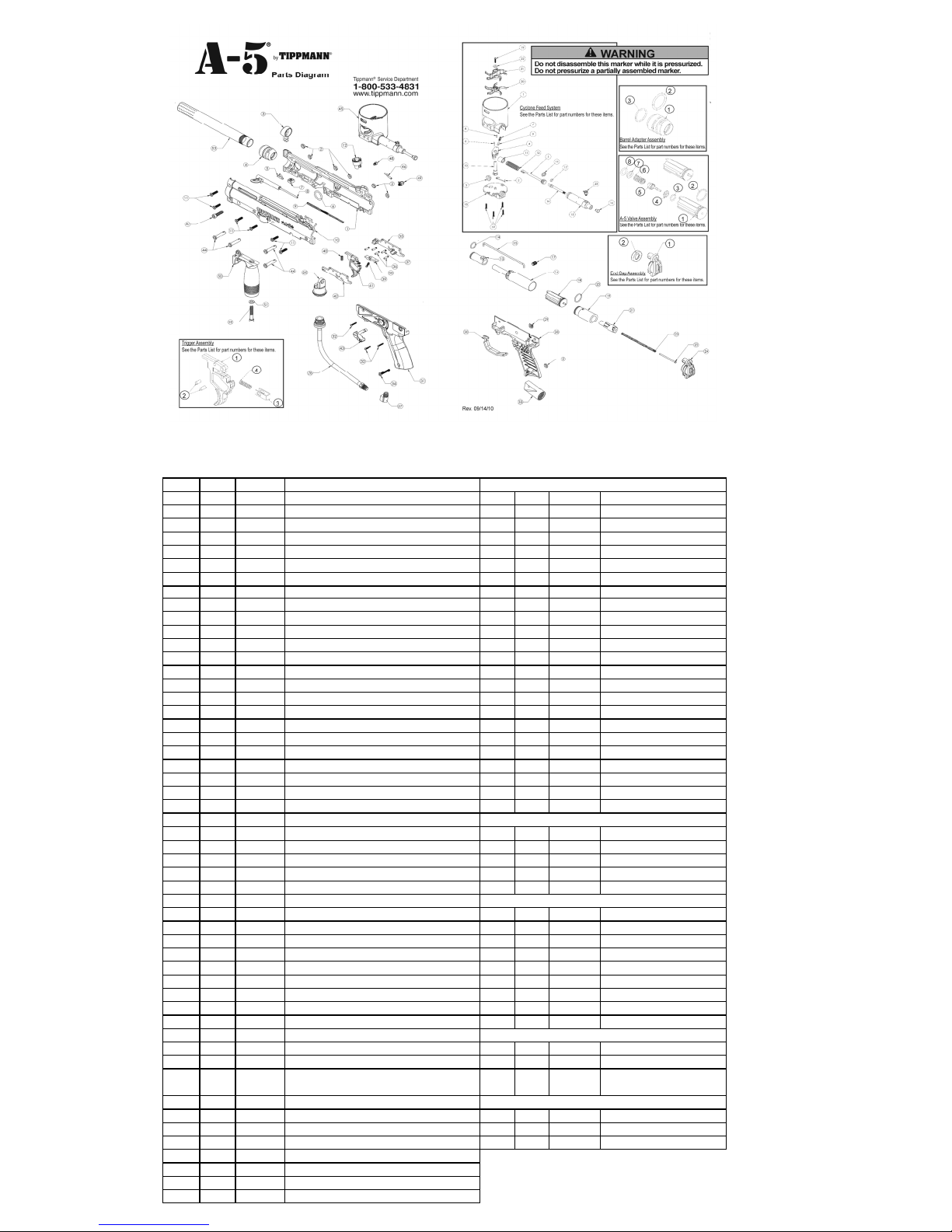

A-5 Parts List

Cyclone Feed System Assembly (TA30046)

Trigger Assembly (TA10050)

Valve Assembly (02-V)

A-5 End Cap Assembly (02-EC)
