VSP63E / VSP64E

VCP63E

Vakuum Transmitter

Vacuum Transducer

Betriebsanleitung

Operating Instructions

VSPE-de-171117

Inhalt

1Hinweise für Ihre Sicherheit..........................................................4

2Vakuum Transmitter VSP / VCP ...................................................5

2.1 Zur Orientierung.........................................................................5

2.2 Lieferumfang ..............................................................................5

2.3 Produktbeschreibung .................................................................5

3Installation......................................................................................7

3.1 Hinweise zur Installation ............................................................7

3.2 Vakuumanschluss......................................................................7

3.3 Elektrischer Anschluss...............................................................8

3.3.1 Spannungsversorgung / RS485 Schnittstelle .....................8

3.3.2 EtherCAT ECAT Out / ECAT In..........................................9

4Betrieb...........................................................................................10

4.1 Allgemeines..............................................................................10

4.2 Status LED...............................................................................11

4.3 Ausheizen.................................................................................11

5Kommunikation............................................................................12

5.1 Die serielle RS485 Schnittstelle des Transmitters...................12

5.2 Die EtherCAT Schnittstelle des Transmitters...........................13

5.3 Parameterübersicht..................................................................14

5.4 Geräte-Parameter und Information..........................................15

5.5 Messwertabfrage......................................................................16

5.6 Nachjustieren ...........................................................................16

5.7 Sensor Parameter....................................................................17

6Wartung und Service...................................................................18

7Technische Daten ........................................................................20

Konformitätserklärung.........................................................................22

Hersteller:

Thyracont Vacuum Instruments GmbH

Max Emanuel Straße 10

D 94036 Passau

Tel.: ++49/851/95986-0

email: info@thyracont-vacuum.com

Internet: http://www.thyracont-vacuum.com

VSPE-de-171117

1 Hinweise für Ihre Sicherheit

Lesen und befolgen Sie alle Punkte dieser Anleitung

Informieren Sie sich über Gefahren, die vom Gerät ausgehen und Gefahren, die

von Ihrer Anlage ausgehen

Beachten Sie die Sicherheits- und Unfall-Verhütungsvorschriften

Prüfen Sie regelmäßig die Einhaltung aller Schutzmaßnahmen

Installieren Sie das VSP/VCP unter Einhaltung der entsprechenden Umgebungsbe-

dingungen; die Schutzart ist IP54, d.h. die Geräte sind geschützt gegen Eindringen

von Staub und Spritzwasser

Beachten Sie beim Umgang mit den verwendeten Prozessmedien die einschlägigen

Vorschriften und Schutzmaßnahmen

Berücksichtigen Sie mögliche Reaktionen zwischen Werkstoffen und Prozessme-

dien

Berücksichtigen Sie mögliche Reaktionen der Prozessmedien infolge der Eigener-

wärmung des Produkts

Gerät nicht eigenmächtig umbauen oder verändern

Informieren Sie sich vor Aufnahme der Arbeiten über eine eventuelle Kontamination

Beachten Sie im Umgang mit kontaminierten Teilen die einschlägigen Vorschriften

und Schutzmaßnahmen

Legen Sie beim Einsenden des Gerätes eine Kontaminationsbescheinigung bei

Geben Sie die Sicherheitsvermerke an andere Benutzer weiter

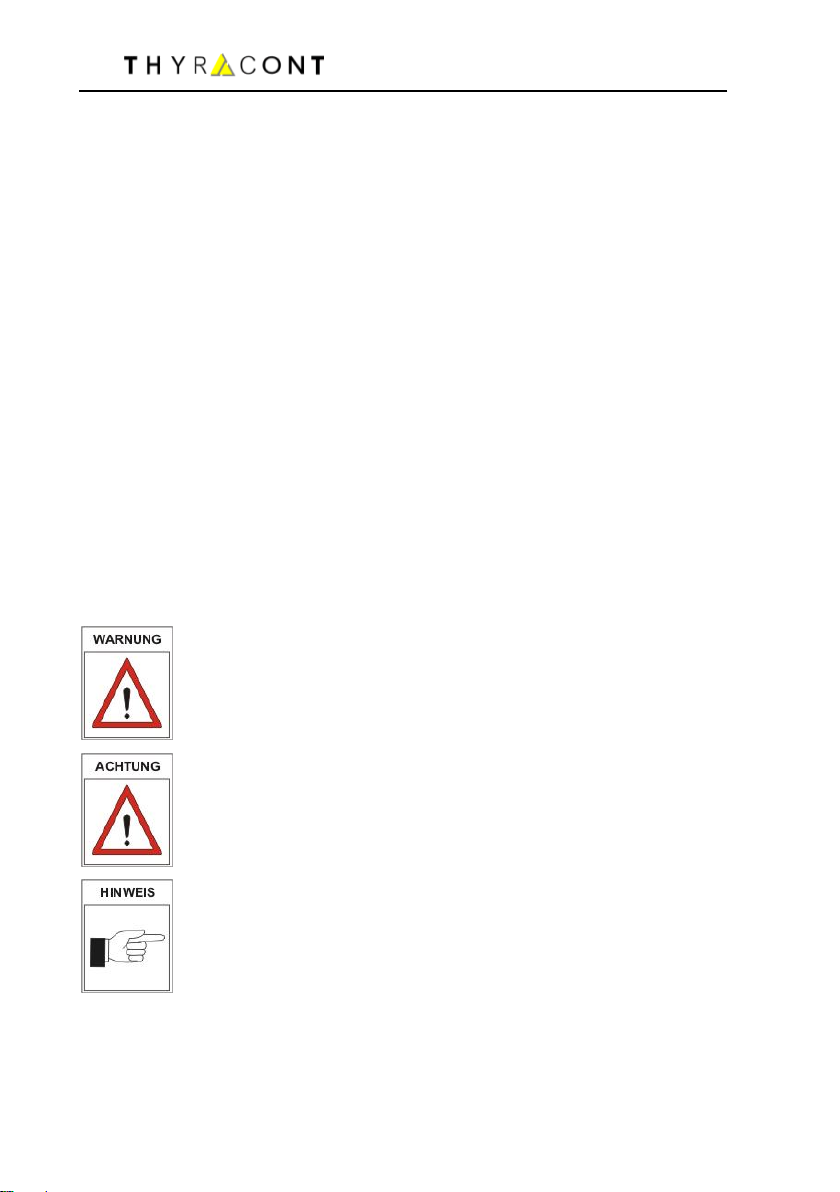

Piktogramm-Definitionen

Gefahr von Personenschäden

Gefahr von Schäden an Gerät oder Anlage

Wichtige Information über das Produkt, dessen Handhabung

oder den jeweiligen Teil der Betriebsanleitung, auf den beson-

ders aufmerksam gemacht werden soll

VSPE-de-171117

2 Vakuum Transmitter VSP / VCP

2.1 Zur Orientierung

Diese Betriebsanleitung ist gültig für Produkte mit den Artikelnummern

VSP63E, VSP64E und

VCP63E.

Sie finden die Artikelnummern auf dem Typenschild. Technische Änderungen

ohne vorherige Anzeige sind vorbehalten.

2.2 Lieferumfang

Zum Lieferumfang gehören:

-Transmitter VSP / VCP

-Staubschutzkappe

-Betriebsanleitung

Lieferbares Zubehör:

-Zentrierdichtring DN16KF mit Drahtfilter, ZZDF016

-Zentrierdichtring DN16KF mit Metall-Schutzblende, ZZCH016

2.3 Produktbeschreibung

Der Vakuum Transmitter VSP dient zur Absolutdruck-Messung in gasförmigen

Medien im Bereich 1000 - 1x10-4 mbar. Der Transmittertyp VCP mit Pt/Rh Fila-

ment ist für den Einsatz in vielen Korrosivgas-Anwendungen geeignet und misst

Absolutdruck im Bereich 1000 - 5x10-4 mbar.

Das Gerät kann an ein Thyracont Anzeigegerät angeschlossen oder gemäß An-

schlussbelegung mit einer kundeneigenen Spannungsversorgung betrieben wer-

den.

Der gemessene Druck wird digital über die EtherCAT Schnittstelle ausgegeben.

Zusätzlich besitzt das Gerät eine RS485 Schnittstelle zur digitalen Datenübertra-

gung (siehe Kapitel 5).

Das Gerät ist mit einem metallgedichteten Sensor des Typs Pirani ausgerüstet

und temperaturkompensiert. Es kann an geeignete Flanschverbindungen ange-

schlossen werden.

VSPE-de-171117

Bestimmungsgemäße Verwendung

Das VSP bzw. VCP dient ausschließlich der Absolutdruck-Messung in gasförmi-

gen Medien im Bereich 1000 - 1x10-4 mbar (VSP) bzw. 1000 - 5x10-4 mbar

(VCP). Es darf nur an geeignete und hierfür vorgesehene Komponenten ange-

schlossen werden.

Nicht bestimmungsgemäße Verwendung

Als nicht bestimmungsgemäß gilt der Einsatz zu Zwecken, die von oben genann-

ten abweichen, insbesondere:

-der Anschluss an Geräte oder Komponenten, die laut ihrer Betriebs-anlei-

tung hierfür nicht vorgesehen sind

-der Anschluss an Geräte, die berührbare, Spannung führende Teile aufwei-

sen.

Bei nicht bestimmungsgemäßem Einsatz erlischt jeglicher Haftungs- und Ge-

währleistungsanspruch

Die Verantwortung im Zusammenhang mit den verwendeten Prozessmedien

liegt beim Betreiber.

VSP: Das Gerät ist nicht zum Einsatz in Verbindung mit Korro-

sivgas vorgesehen. Aggressive Medien wie Halogenide, Koh-

lenstoff- oder Sauerstoff-Plasmen können die Lebensdauer

des Sensors reduzieren!

VCP: Aggressive Medien wie Fluoride können die Lebens-

dauer des Sensors reduzieren!

Ölnebel, Staub und Kondensat beeinträchtigen die Funktion

des Sensors und können zum Ausfall führen!

VSPE-de-171117

3 Installation

3.1 Hinweise zur Installation

Keine eigenmächtigen Umbauten oder Veränderungen am Gerät

vornehmen!

Aufstellungsort: Innenräume

Für nicht vollklimatisierte Betriebsräume gilt:

Temperatur: +5°C ... +60°C

Rel. Luftfeuchte: max. 80% bis 30°C, max. 50% bei 40°C, nicht betauend

Luftdruck: 860 - 1060 hPa (mbar)

3.2 Vakuumanschluss

Schmutz und Beschädigungen, insbesondere am Flansch, be-

einträchtigen die Funktion dieses Gerätes.

Beachten Sie bitte die beim Umgang mit Vakuumkomponenten

erforderlichen Regeln in Bezug auf Sauberkeit und Schutz vor

Beschädigung.

-Staubschutzkappe entfernen (wird bei Instandhaltungsarbeiten wieder benö-

tigt!)

-Vakuumanschluss über Kleinflansch DN16 ISO KF (VSP63/VCP63) oder

DN16CF-Flansch (VSP64) herstellen

-Bei Verbindung über Kleinflansch Metall-Spannelemente verwenden, die sich

nur mit einem Werkzeug öffnen und schließen lassen (z.B. Spannband-Spann-

ring), Dichtringe mit Zentrierring verwenden

-Sicherstellen, dass der Sensorflansch mit dem Schutzleiter verbunden ist, bei-

spielsweise durch metallischen Kontakt zur geerdeten Vakuumkammer (metal-

lische Spannelemente)

Die Einbaulage ist frei wählbar, jedoch kann eine Montage von unten, d.h. mit

nach oben gerichtetem Flansch, zu vorzeitiger Verschmutzung und Ausfall des

Geräts führen.

Zu bevorzugen ist der Einbau von oben, d.h. mit nach unten gerichtetem

Flansch, damit sich Staub und Kondensat nicht in der Messzelle ansammeln

können. Der Transmitter ist in dieser Lage ab Werk justiert.

VSPE-de-171117

Das Gerät beim Einbau nicht gewaltsam verdrehen, dies kann

zur mechanischen Beschädigung führen!

Bei Überdruck im Vakuumsystem > 1 bar

Versehentliches Öffnen von Spannelementen kann zu Verletzun-

gen durch herumfliegende Teile führen!

Ungesicherte Schlauchverbindungen können sich lösen und Ge-

sundheitsschäden durch ausströmende Prozessmedien herbei-

führen!

Bei Überdruck im Vakuumsystem 1,5 bis 4 bar

Bei KF-Flanschverbindungen können Elastomer-Dichtringe dem

Druck nicht mehr standhalten. Dies kann zu Gesundheitsschä-

den durch ausströmende Prozessmedien führen.

3.3 Elektrischer Anschluss

3.3.1 Spannungsversorgung / RS485 Schnittstelle

Die elektrische Verbindung ist unter Verwendung geeigneter Kabel EMV-gerecht

gemäß untenstehender Pinbelegung herzustellen:

Stecker

Pin 1:

Pin 2:

Pin 3:

Pin 4:

Pin 5:

M12, A-kodiert, 5polig, weiblich

RS485 +

Voltage Supply 24 VDC

GND

RS485 -

n.c.

Wir empfehlen, Abschirmung und Speisungserde (Pin3) beim

Speisegerät mit Erdung zu verbinden.

Falscher Anschluss oder unzulässige Versorgungsspannung

können zu Schäden am Transmitter führen.

VSPE-de-171117

3.3.2 EtherCAT ECAT Out / ECAT In

Die elektrische Verbindung ist unter Verwendung geeigneter Kabel EMV-gerecht

gemäß untenstehender Pinbelegung herzustellen:

Stecker

Pin 1:

Pin 2:

Pin 3:

Pin 4:

2x M12, D-kodiert, 4polig, weiblich

Tx+ / Transmit Data +

Rx+ / Receive Data +

Tx- / Transmit Data -

Rx+ / Receive Data -

Falscher Anschluss kann zu Schäden am Transmitter führen.

VSPE-de-171117

4 Betrieb

4.1 Allgemeines

Messprinzip

Vakuum Transmitter des Typs VSP und VCP besitzen einen Piranisensor, der

die Wärmeleitfähigkeit von Gasen zur Vakuummessung nutzt.

Dabei wird ein Wendel-Filament in einer Wheatstone Brückenschaltung auf eine

konstante Temperatur aufgeheizt. Die notwendige Brückenspannung ist ein Maß

für den Absolutdruck.

Ausgangssignal

Der gemessene Druckwert kann über die serielle RS485 Schnittstelle des Trans-

mitters oder über den EtherCAT Anschluss digital ausgelesen werden. Darüber

hinaus können verschiedene Parameter wie Gasart-Korrekturfaktoren program-

miert werden.

Weitere Informationen hierzu finden sie im Abschnitt 5 Kommunikation.

Stabilisierungszeit

Die Ausgabe des Mess-Signals erfolgt ca. 2 s nach Einschalten des Geräts. Zur

Ausnutzung der vollen Genauigkeit des VSP kann es -insbesondere nach extre-

men Drucksprüngen- angebracht sein, eine Stabilisierungszeit von 5 min zu be-

achten.

Messgenauigkeit

Das Gerät ist ab Werk in stehender Position bei einer Versorgungsspannung von

24VDC abgeglichen. Verschmutzung, Alterung, extreme klimatische Bedingun-

gen oder andere Einbaulagen können ein Nachjustieren erforderlich machen.

Die Messgenauigkeit kann daher unterhalb von 10-2 mbar reduziert sein.

Gasartabhängigkeit

Das Mess-Signal ist gasartabhängig. Das Gerät ist ab Werk auf N2bzw. trockene

Luft abgeglichen. Für andere Gase können via RS485 Korrekturfaktoren für den

Piranisensor gesetzt werden, so dass unterhalb 0,1 mbar eine korrekte Druck-

ausgabe resultiert (siehe Abschnitt 5.7).

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Thyracont Transducteur

Thyracont

Thyracont VSP63MA4 Manuel utilisateur

Thyracont

Thyracont VSL53D Manuel utilisateur

Thyracont

Thyracont VSP62 Manuel utilisateur

Thyracont

Thyracont VSR53D Manuel utilisateur

Thyracont

Thyracont VSC43MA4 Manuel utilisateur

Thyracont

Thyracont VSH87PN Manuel utilisateur

Thyracont

Thyracont VSP63 Manuel utilisateur

Thyracont

Thyracont B VSP63D Manuel utilisateur

Thyracont

Thyracont VSP63MV Manuel utilisateur

Thyracont

Thyracont VSR53MA4 Manuel utilisateur

Thyracont

Thyracont VSP63MA4 Manuel utilisateur

Thyracont

Thyracont VSR53PN Manuel utilisateur

Thyracont

Thyracont VSI18D Manuel utilisateur

Thyracont

Thyracont VSR53MV Manuel utilisateur

Thyracont

Thyracont VSR53D Manuel utilisateur

Thyracont

Thyracont VSM72 Manuel utilisateur

Thyracont

Thyracont VSM77D Manuel utilisateur

Thyracont

Thyracont VSH87D Manuel utilisateur

Thyracont

Thyracont VCC200MA4 Manuel utilisateur

Thyracont

Thyracont VSP63PN Manuel utilisateur

Thyracont

Thyracont VSC43MV Manuel utilisateur

Thyracont

Thyracont VSH88D Manuel utilisateur

Thyracont

Thyracont B VSP63D Guide d'installation

Thyracont

Thyracont VSH87D Manuel utilisateur

Manuels Transducteur populaires d'autres marques

HBM

HBM AD101B Manuel utilisateur

Camille Bauer

Camille Bauer SINEAX F534 Manuel utilisateur

Trane

Trane KIT 16724 Instructions de montage

Lumel

Lumel P18 Manuel utilisateur

B&C Speakers

B&C Speakers DE75PTN Manuel utilisateur

MAMAC SYSTEMS

MAMAC SYSTEMS PR-243 Manuel

Mianyang Weibo Electronic

Mianyang Weibo Electronic WB Series Manuel utilisateur

ProMinent

ProMinent Dulcometer DMT Manuel utilisateur

MKS

MKS MicroPirani 925 Series Comment utiliser

WIKA

WIKA WU-20 Manuel utilisateur

Alcatel Vacuum Technology

Alcatel Vacuum Technology BARATRON 622A Manuel utilisateur

Camille Bauer

Camille Bauer SIRAX CH-5610 Manuel utilisateur

WIKA

WIKA F2802 Manuel utilisateur

Veris Industries

Veris Industries PW Series Manuel utilisateur

HBM

HBM TJ1-S6 Manuel utilisateur

Simrad

Simrad ES120-7C - REV D Guide de l'utilisateur

HBM

HBM C18 Manuel utilisateur

Airmar

Airmar M260 Mode d’emploi
