Handbuch Pro-nder Seite 4

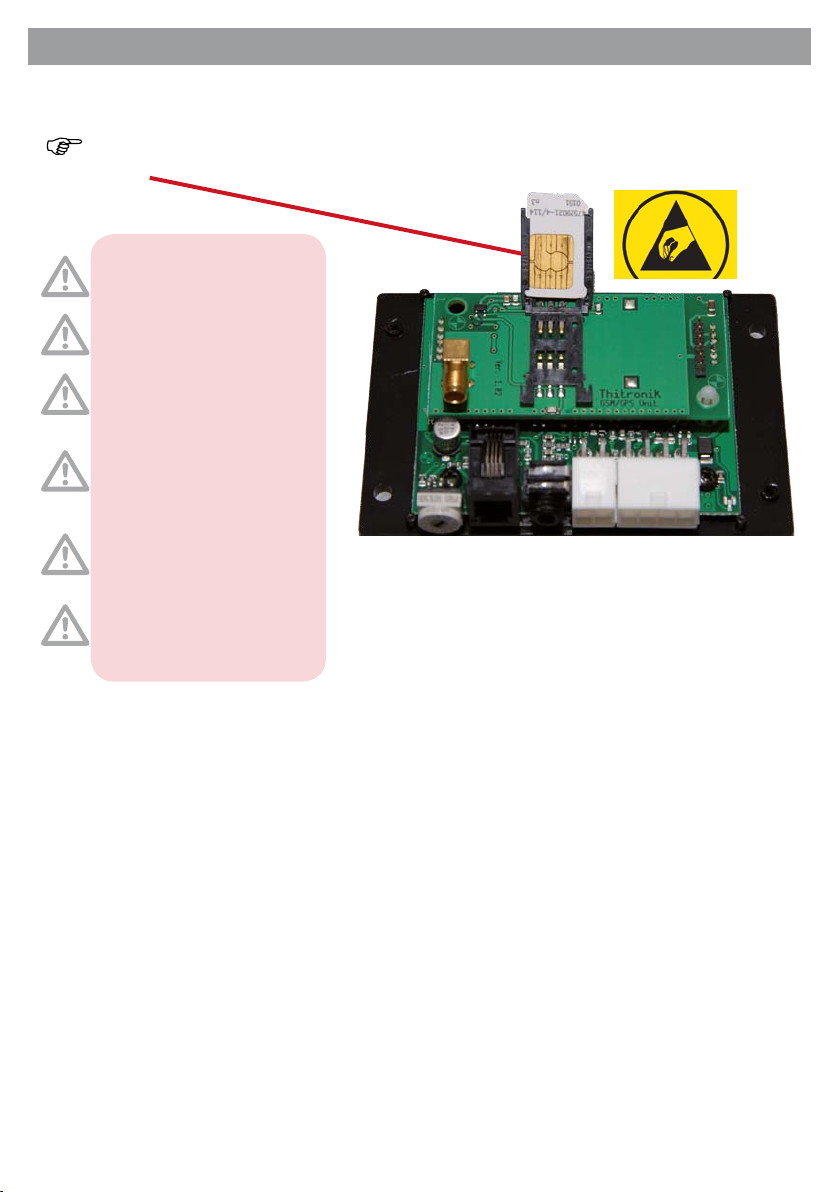

1.5 Anschluß des Moduls
Schließen Sie Pin 1 (schwarz) und Pin 8 (rot) polungsrichtig (siehe 1.3) an
eine geeignete Spannungsversorgung (12VDC) an. Sichern Sie die Plusleitung
mit der beiliegenden Sicherung ab.
Die Pins 2-5 sind Messeingänge, mit denen Spannungen (0-30V)kontrolliert werden
können. Über Pin 3 ist je nach Betriebsart auch Geofencing aktivierbar.
Pin 6 und Pin 7 sind Transistorausgänge, die 12V liefern und mit 500mA
belastet werden können. Sollen Verbraucher geschaltet werden, die mehr als
500mA benötigen, muß ein Relais verwendet werden. Verwenden Sie
hochwertige KFZ-Relais mit Freilaufdiode. Bei Überlastung erlischt die Garantie.
Die Ausgänge können wie folgt gesteuert werden:
-Ausgang eingeschaltet, bis der Befehl aufgehoben wird
-Ausgang Impuls (für 1 Sekunde eingeschaltet)
-Ausgang für frei wählbare Zeit eingeschaltet
Wie die Ausgänge per SMS gesteuert werden, erfahren Sie im Kapitel 2.5
1.6 Montage der GPS Antenne (Option)
Die optionale GPS Antenne wird mit dem bereits angebrachten
Klebepad an einer sabotagegeschützten Stelle im Fahrzeug-
innenraum montiert. Die Seite, auf der sich das Klebepad
bendet muß nach oben zeigen (Empfangsseite). Die
Montagestelle muß trocken, sauber und fettfrei sein. Bei
Temperaturen unter 15°C sollte die Klebeäche erwärmt
werden. Die Empfangsseite muß möglichst waagerecht
ausgerichtet sein.
1.7 Anschluß der GPS Antenne
Zum Anschliessen der optionalen GPS-Antenne muß
Pro-nder spannungsfrei sein. Ziehen Sie hierzu den
Hauptkabelbaum ab und stecken dann den GPS-Stecker
in den 4 poligen Anschluß für die GPS-Antenne. Jetzt kann
auch der Hauptkabelbaum wieder eingesteckt werden.
Um der GPS Antenne zu ermöglichen die aktuellen Satellitendaten
zu empfangen und zu speichern, muß die Betriebsspannung nach
der Installation mindestens 5 Minuten über 13,5V betragen. Starten
Sie hierzu das Fahrzeug. Erfolgt die beschriebene Speicherung nicht,
ist eine genaue Positionsbestimmung nicht sichergestellt. GPS Empfang
muß sichergestellt sein (Hallen und Überdachungen verlassen).
