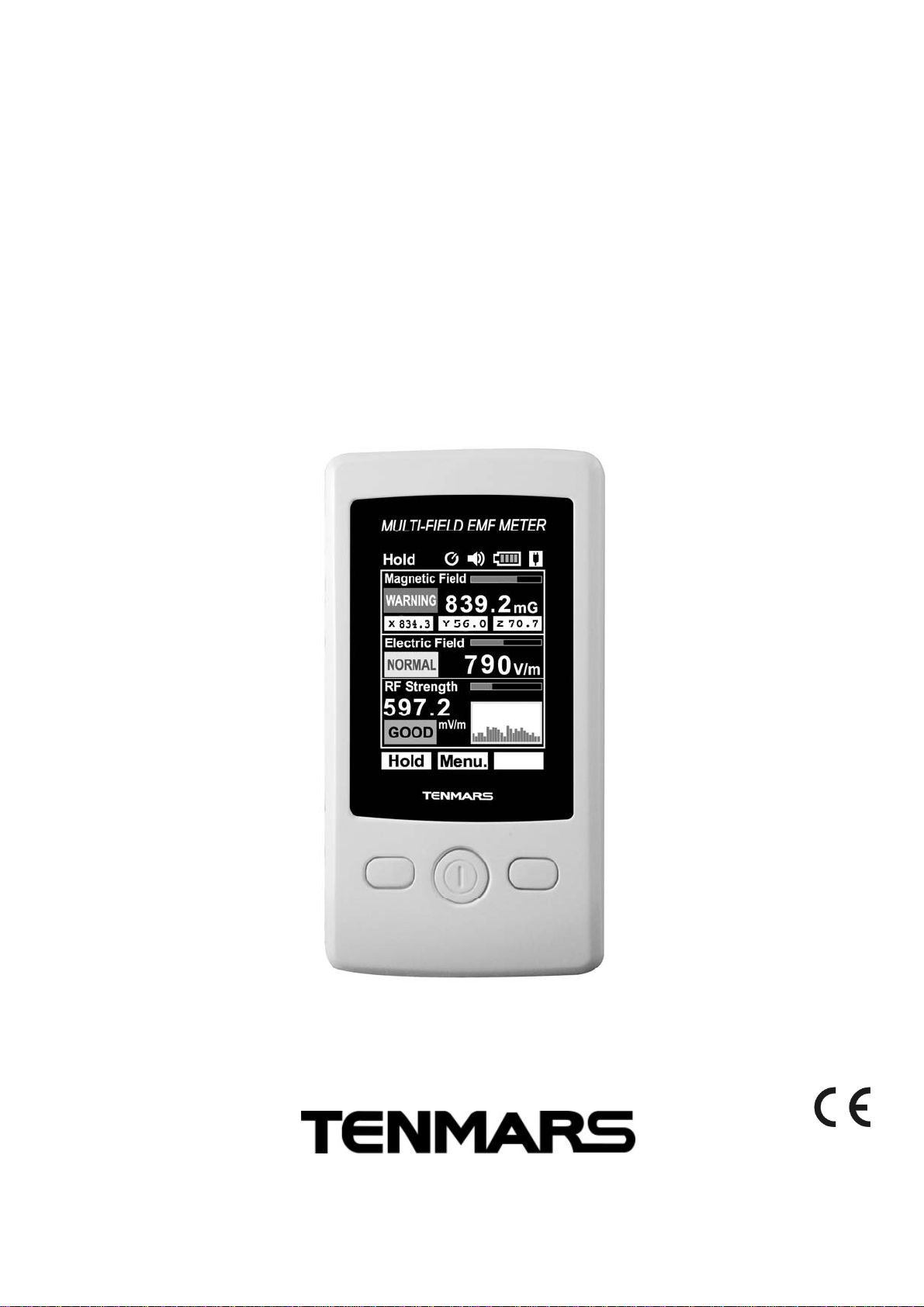

Tenmars TM-190 Manuel utilisateur

TM-190

Quick Start Guide

簡易操作說明

简易操作说明

クイックスタートガイド

Guía de Inicio Rápido

HB2TM1900010

TM-190 Quick Start Guide

Multi-Field EMF Meter

1. Quick Measurement Mode Operation:

Press the middle button

(as shown in the figure)

to turn on the meterÎ

The startup screen appears

ÎAccess the measurement

mode:

zElectromagnetic field

zElectric field

zRF electric field

can be measured

simultaneously in this mode

Press and hold the middle

button for 3 seconds to turn

off the meter

2. Data Hold:

In the measurement mode,

press the left button ÎAll measurement readings

and functions are locked In the Data Hold mode,

press the left button ÎReturn to the measurement

mode

3. Menu Settings:

Step 1

Step 2

In the measurement

mode, press the

middle button to

enter the main menu

zPress the right button “Select” repeatedly to move the blue cursor downwards.

Press the left button “Enter” to confirm the desired option and enter Step 3

zIf you are not going to proceed, press “Menu” to return to Step 1 measurement mode

Step 3

zPress the right button “Select” repeatedly to move the yellow check mark downwards. Press the left

button “Enter” to confirm the desired setting (Fig.1~6 and Fig.7) and return to the measurement mode

zIn Fig.6, press “Enter” , select “On” to enter Step 4, or select “Off” to mute the meter and return to the

measurement mode

zTo return to Step 2, press “Menu”

Step 4

Step 5

Global Hot Selling High

Quality Meters And Testers

TENMARS ELECTRONICS

CO., LTD

Global Top-selling

High-quality Meter

TENMARS ELECTRONICS

CO., LTD

6F, 586, RUI GUANG

ROAD, NEIHU, TAIPEI,

TAIWAN

E-mail: [email protected]

http: //www.tenmars.com

zPress the right button “Select”

repeatedly to select the

key tone or alarm tone by moving

the yellow check mark

downwards. Press the left button

“Enter” to enter Step 5

zTo return to Step 2, press “Menu”

zPress the right button “Select”

repeatedly to select the right-sided box

by moving the yellow check mark

downwards. Press the left button

“Enter” to confirm the desired

setting

zTo return to Step 2, press “Menu”

TM-190 簡易操作說明

多功能磁場電磁波測試器

1. 快速測量模式操作:

按開關鍵(左圖)開機畫面Î 顯示開機畫面 Î進入測量模式:

在此模式可同時測量

低頻電磁波

低頻電場

高頻電場

長按開關鍵 3 秒關機

2. 資料鎖定:

在測量模式下,按此鍵 Î所有量測值及功能都鎖定在鎖定狀況下,按此鍵 Î 返回測量模式

3. 設定操作:

步驟 1

步驟２

在測量模式下

按此鍵

進入設定模式

z按右鍵選擇(Select)，每按一下，藍色游標由上往下，當移動到想要設定的功能，

按左鍵確認(Enter)進入步驟 3

z如不進行功能設定，按目錄鍵(Menu) ，就可回到步驟 1 測量模式

步驟３

z按右鍵選擇(Select)，每按一下，黃色由上往下，當移動到想要設定的功能：Fig1~6 及 Fig7，按左鍵確

認(Enter)完成功能設定，並返回測量模式

zFig６按左鍵確認(Enter) ，選擇開啟進入步驟 4，選擇關閉將關閉所有聲音，並回測量模式

z如要返回步驟 2，按目錄鍵(Menu)

步驟４

步驟５

暢銷全球市場的高級測量儀

TENMARS ELECTRONICS

CO., LTD

世駿電子股份有限公司

台北市內湖科技園區瑞光路

586 號6樓

E-mail: [email protected]

http: //www.tenmars.com

z按右鍵選擇(Select)按鍵聲

音或警告聲音，每按一下，黃色

由上往下，當移動到想要設定的選

項，按左鍵確認(Enter) 進入

步驟 5

z如要返回步驟 2，按目錄鍵(Menu)

z按右鍵選擇(Select)鍵螢幕右邊框

框，黃色由上往下，當移動到想要設

定的選項，按左鍵確認(Enter)完成

功能設定

z如要返回步驟 2，按目錄鍵(Menu)

TM-190 简易操作说明

多功能磁场电磁波测试器

1. 快速测量模式操作:

按开关键(左图)开机画面Î 显示开机画面 Î进入测量模式:

在此模式可同时测量

低频电磁波

低频电场

高频电场

长按开关键 3秒关机

2. 数据锁定:

在测量模式下,按此键 Î所有量测值及功能都锁定在锁定状况下,按此键 Î 返回测量模式

3. 设定操作:

步骤 1

步骤２

在测量模式下

按此键

进入设定模式

z按右键选择(Select)，每单击，蓝色光标由上往下，当移动到想要设定的功能，

按左键确认(Enter)进入步骤 3

z如不进行功能设定，按菜单键(Menu) ，就可回到步骤 1测量模式

步骤３

z按右键选择(Select)，每单击，黄色由上往下，当移动到想要设定的功能：Fig1~6 及Fig7，按左键确

认(Enter)完成功能设定，并返回测量模式

zFig６按左键确认(Enter) ，选择开启进入步骤 4，选择关闭将关闭所有声音，并回测量模式

z如要返回步骤 2，按菜单键(Menu)

步骤４

步骤５

畅销全球市场的高级测量仪

TENMARS ELECTRONICS

CO., LTD

世骏电子股份有限公司

台北市内湖科技园区瑞光路

586 号6楼

E-mail: [email protected]

http: //www.tenmars.com

z按右键选择(Select)按键声

音或警告声音，每单击，黄色由

上往下，当移动到想要设定的选

项，按左键确认(Enter) 进入

步骤 5

z如要返回步骤 2，按菜单键(Menu)

z按右键选择(Select)键屏幕右边框

框，黄色由上往下，当移动到想要设

定的选项，按左键确认(Enter)完

成功能设定

z如要返回步骤 2，按菜单键(Menu)

TM-190 クイックスタートガイド

マルチフィールド EMF メーター

1. クイック測定モードの操作：

中央ボタンを押して

(図に示すとおり)

メーターの電源を入れます

起動画面が表示されます

Î下記測定モードにアクセス

します：

EMF 電磁界

LF 電界

RF 電界

このモードで上記の

同時測定が可能です

メーターの電源を切るには、

中央ボタンを3秒間長押しし

ます

2. データホールド：

測定モードで、左ボタンを押

しますÎすべての測定値および機能

が

ロックされます

データホールドモードで、左

ボタンを押しますÎ測定モードに戻ります

3. メニュー設定：

ステップ 1

ステップ 2

測定モードで、中央ボタ

ンを押してメインメニ

ューに入ります

z右ボタン「選択（Select）」を繰り返し押して青いカーソルを下方に動かします。

左ボタン「確定（Enter）」を押して、ご希望のオプションを確定し、ステップ 3に

入ります

z続行しない場合は、「メニュー（Menu）」を押してステップ 1の測定モードに戻り

ます

ステップ 3

z右ボタン「選択（Select）」を繰り返し押して、黄色いチェックマークを下方に動かします。左ボタン「確定

（Enter）」を押してご希望の設定を確定し（図 1～6と図 7)、測定モードに戻ります

z図6で、「確定（Enter）」を押して、「オン（On）」を選択しステップ 4に入るか、「オフ（Off）」を選択して、

メーターをミュートして、測定モードに戻ります

zステップ 2に戻るには、「メニュー（Menu）」を押します

ステップ 4

ステップ 5

世界で最大の販売数を誇る高

品質メーター

TENMARS ELECTRONICS

CO., LTD

6F, 586, RUI GUANG ROAD,

NEIHU, TAIPEI, TAIWAN

電子メール E-mail:

[email protected]

http: //www.tenmars.com

z右ボタン「選択（Select）」を

繰り返し押して、黄色いチェック

マークを下方に動かし、キー音

またはアラーム音を選択します。

左ボタン「確定（Enter）」を押して

ステップ 5に入ります

zステップ 2に戻るには、「メニュー

（Menu）」を押します

z右ボタン「選択（Select）」を繰り

返し押し、黄色いチェックマークを

下方に動かして、右側のボックスを選

択します。左ボタン「確定（Enter）」 .

を押してご希望の設定を確定します

zステップ 2に戻るには、「メニュー

（Menu）」を押します

Guía de Inicio Rápido TM-190

Medidor CEM de Campos Múltiples

1. Funcionamiento del modo de medición rápida:

Pulse el botón central (tal y

como se muestra en la

ilustración) para encender

el medidor Î

Aparece la pantalla de inicio

ÎAcceda al modo de

medición:

Campo electromagnético

Campo eléctrico

Campo eléctrico RF se

puede medir

simultáneamente en este

modo

Mantenga pulsado el botón

central durante 3 segundos

para apagar el medidor

2. Conservar Datos:

En el modo de medición,

pulse el botón izquierdo ÎSe bloquean todas las

funciones y lecturas de las

mediciones

En el modo Conservar

Datos, pulse el botón

izquierdo Î

Vuelva al modo de medición
