Teknim TFM-1430 Manuel utilisateur
TFM-1430
Kuru Kontak Giriş Çıkış Modülü
Kurulum & Kullanma Kılavuzu
Yayın Tarihi: 13/09/2017
Rev:00
Önemli Uyarılar
Genel
✓Cihazı çalıştırmadan önce bu kılavuzu dikkatlice okuyunuz ve daha sonra da faydalanmak için saklayınız.
✓Kullanma kılavuzunda belirtilen tüm uyarı ve önlemlere uyunuz. Tüm işletme ve kullanma talimatlarına
sırası ile uyunuz.
✓Cihazları su ve nemden uzak tutunuz.
Ortam Şartları
Cihazı aşağıdaki koşullar dışında aşırı sıcak ve soğuk ortamlarda çalıştırmayınız.
Sıcaklık: -10°C ile +70°C arası
Bağıl Nem: +40°C’de %95
Servis
Cihazı kendi başınıza tamir etmeye kalkmayınız, cihazın kapağını açmanız durumunda elektrik şokuna maruz
kalabilirsiniz.
Herhangi bir arıza durumunda satıcınız veya yetkili servisinizle irtibat kurunuz. Cihaza teknik müdahale
mutlaka kalifiye yetkili servis personeli tarafından yapılmalıdır.
Servis Gerektiren Arıza Durumları
Herhangi bir arıza durumunda veya aşağıdaki durumlarda yetkili servisinizle veya satıcınızla irtibat kurunuz.
✓Güç kablosu veya fişi zarar gördüğünde,
✓Cihazın içine herhangi bir sıvı aktığında veya nesne düştüğünde,
✓Suya veya yağmura maruz kaldığında,
✓Cihaz düşürüldüyse ya da muhafaza zarar gördüyse
✓Cihazda fark edilebilecek seviyede performans değişikliği varsa,
✓Cihaz, kullanma kılavuzunda belirtilen işletme talimatlarına göre normal çalışmıyorsa
Hatalı yapılan işlemler başka arızalara neden olabileceğinden dolayı servis çağırınız.
Kendi Başınıza Yapabilecekleriniz
Cihazı kendi başınıza tamir etmeye kalkmayınız, zira cihazın kapağını açmanız durmunda elektrik şokuna
maruz kalabilirsiniz. Herhangi bir arıza durumunda satıcınız veya yetkili servisinizle irtibat kurunuz. Cihaza
teknik müdahale mutlaka kalifiye yetkili servis personeli tarafından yapılmalıdır. Cihaz kuru bir bezle
temizlenmelidir. Herhangi bir kimyasal madde kullanılmamalıdır.
Taşıma ve Nakliye
Cihaz dışarıdan herhangi bir darbeye maruz kalmayacak ve sıvı girişine mahal vermeyecek şekilde dikkatle
taşınmalıdır. Uygunsuz taşıma sırasında oluşan arızalar garanti kapsamı dışındadır.
İnsan ve Çevre Sağlığı
Bu cihaz insan sağlığına zarar verecek herhangi bir kimyasal veya biyolojik madde içermez.
Teknik Özellikler
Çevrim Gerilim Aralığı
15V (en küçük) – 32V (en büyük)
Ortalama Akım Tüketimi(Normal Durum)
180uA (@24V)
Ortalama Akım Tüketimi(Alarm Durumu)
500uA (@24V)
Çalışma Sıcaklık Aralığı
-10C ~ 55C (14F ~ 131F)
Nem
95% RH (en fazla)

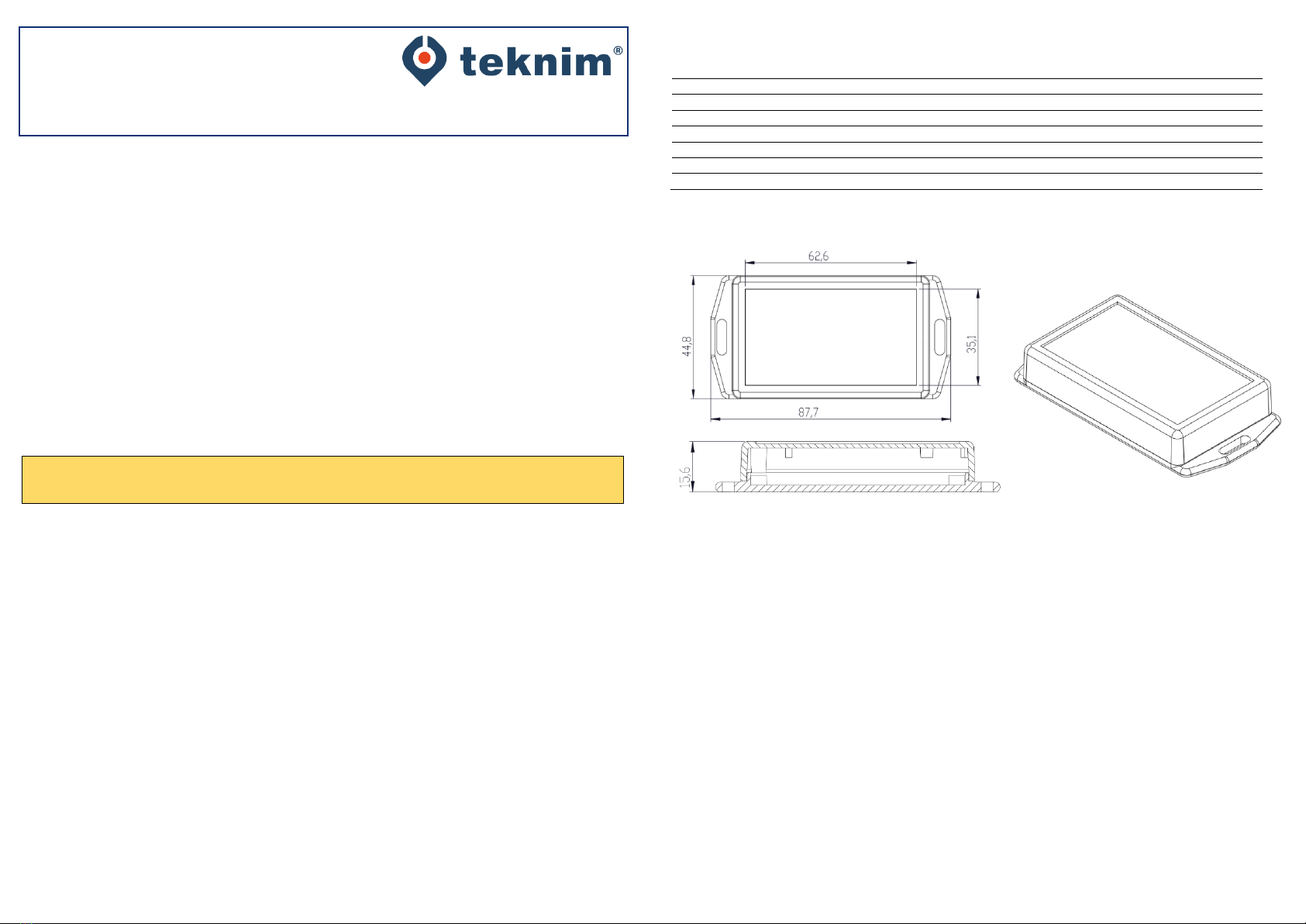

Ölçüler (HxWxD)
15,6mmx44,8mmx62,6mm
Ağırlık
50gr(max)
Kurulum
Teknim Analog Adresli Giriş Çıkış Modülleri Flashlink protokolü üzerinden haberleşmektedir. Teknim Analog
Adresli paneller ile uyumlu olarak çalışmaktadır. Terminal bağlantıları yapılmadan önce giriş çıkış bağlantıları
kontrol edilmelidir. Modüllerde hat sonu direncie olarak 33K, alarm direnci olarak 10K kullanılmalıdır.
Adresleme
Giriş çıkış modüllerini adreslemek için Teknim tarafından tasarlanmış özel adresleme aparatı (TFCM-1801)
kullanılmalıdır. Modüllere 1 ile 240 arasında herhangi bir adres verilebilir. Çevrimdeki her bir cihazın
adreslerinin tek olması gerektiği unutulmamalıdır.
Uyarı: Kartı plastik muhafazasından çıkarmaya çalışmayın. Tamamen sizin güvenliğiniz için kapatılmıştır.
Kullanıcıların Müdahaleden kaçınması gerekir.
TFM-1430 Kuru Kontak Giriş Çıkış Modülü
TFM-1430 modülü, hem kuru kontak izleme yapabilmekte hem de harici alarm cihazlarının çalışması için kuru
kontak çıkış sağlamaktadır.
Hat sonu direnci olarak (𝑅𝑠) 33K, alarm direnci olarak (𝑅𝑎𝑙𝑎𝑟𝑚) 10K kullanımlaktadır.
Röle kontakları 30Vdc 2A Form C’dir.
Terminal
Açıklama
1
Çevrim hattı GİRİŞ(+)
2
Çevrim hattı GİRİŞ(-)
3-4
Toprak bağlantısı
5
Çevrim hattı ÇIKIŞ(-)
6
Çevrim hattı ÇIKIŞ(+)
7
Ortak Kontak 1
8
Ortak Kontak 2
9
Normalde açık kontak 1
10
Normalde açık kontak 2
11
Normalde kapalı kontak 1
12
Normalde kapalı kontak 1
13
Giriş (+)
14
Giriş (-)
Gösterge Ledleri
Mavi Led
Kırmızı Led
Herhangi bir hata durumu
(Kısa devre, açık devre, güç
kaynağı)
1s periyotla yanıp söner
X
Cihaz normal çalışma durumunda
(panel üzerinden kapatılabilir.)
20s periyotla yanıp söner
X
Giriş alarmıdurumunda
X
Sürekli yanar
Çıkış alarmı durumunda
X
1s periyotla yanıp söner
Not : Mavi led ve kırmızı led aynı anda yandığında mor renk oluşur.
1922
Bilgi Elektronik San. ve Tic. A.Ş.
Dudullu OSB 1. Cad. İsmet Tarman İş Merkezi
No:1 Kat:2 No:32 Ümraniye / İstanbul
17
1922-CPR-0897
EN 54-18:2005
GİRİŞ/ÇIKIŞ CİHAZLARI
TFM-1430
Teknik veriler: İmalatçıda tutulan BİLGİ-TEC-170907-1 bakınız.
Üretici Firma ve Merkez Servis
*AEEE yönetmeliğine uygundur. Bu ürün, geri dönüşümlü ve tekrar kullanılabilir nitelikteki yüksek kaliteli
parça ve malzemelerden üretilmiştir. Bu nedenle, ürünü, hizmet ömrünün sonunda evsel veya diğer atıklarla
birlikte atmayın. Elektrikli ve elektronik cihazların geri dönüşümü için bir toplama noktasına götürün.
*13/6/2014 tarihli ve 29029 sayılı Resmî Gazete’de yayımlanan Satış Sonrası Hizmetler Yönetmeliği eki listede
tespit ve ilan edilen kullanım ömrü 5 yıldır.
*Tüketici, garantiden doğan hakların kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin
bulunduğu veya tüketici işlemimin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine
başvurabilir.
Bilgi Elektronik San. ve Tic. A.Ş.
Dudullu Organize Sanayi Bölgesi 1. Cadde İsmet Tarman İş Merkezi
No:1 Kat:2 No:32 Ümraniye / İstanbul
Telefon: +90 216 455 88 46 Faks: +90 216 455 99 06
www.bilgielektronik.com.tr
satis@bilgielektronik.com.tr
destek@bilgielektronik.com.tr
TFM-1430
Analogue Dry Contact Inpup/Output Module
Installation & Operation Manual
Issue Date: 23/05/2018
Rev:00
Important Warnings
General
✓Before using the device read this manual carefully. Keep it just in case of necessity.
✓Abide all the rules and precautions stated in the manual. Follow all the instructions one by one.
✓Keep the devices away from water and moisture
Conditions
Do not energize the device above or below the given limits of extreme hot or cold conditions,
Temperature: Between -10°C and +55°C
Relative Humidity: %95 RH max
Service
Do not try to fix the device on your own. Removal of cover may end up with electricity shock.
In case of any defect or malfunction, contact with your dealer or with authorized service. All the technical
interventions have to be done by technicians of company.
Malfunctions that require technical service
In case of any malfunction or below conditions contact with your authorized service,
✓When Mains cable or the plug is harmed,
✓Contact of device with a fluid,
✓Exposure of rain and water,
✓Fell down of device or harmed outer cover,
✓Serious performance fall on the device,
✓Depending on the instructions stated in manual, if your device not working properly
Contact with your authorized service in such terms.
Maintenance on your own
Do not try to fix the device on your own. Removal of cover may end up with electricity shock. In case of any
defect or malfunction, contact with your dealer or with authorized service. All the technical interventions have
to be done by technicians of company. Device must be cleaned up with a dry fabric. No-chemicals are
allowed for cleaning
Transportation
Device must be carefully transported avoiding all physical bump, stroke and possible fluid entry. Malfunctions
that caused by improper transportation is not under warranty.
Human and Environmental Health
This device contains no chemical or biological elements that could harm human condition.
Technical Features
Power Input
15V (min) –32V (max)
Average Current Consumption (Normal Condition)
180uA (@24V)
Average Current Consumption (Alarm Condition)
500uA (@24V)
Operating Temperature Range
-10C ~ 55C (14F ~ 131F)
Humidity
95% RH (max)
Dimensions (mm)
15,6mmx44,8mmx62,6mm
Weight
50gr(max)
Setup
Teknim Analogue Addressable Input / Output Modules communicate via Flashlink protocol. The device is
compatible with Analogue Addressable Panels (TFP-12XX series). The input / output connections of each
model must be checked before terminal connections are made. Modules should also use 33K as the line end
resistance and 10K as the alarm resistance.
Addressing
A special addressing module (TFCM-1801) designed by Teknim must be used to address the input and output
modules. Modules can be addressed from 1 to 240. It should be noted that the addresses of each device in
the vicinity must be unique.
Warning: Do not attempt to remove the electronic board from its plastic case. The electronic board is
closed for your safety. Users should avoid from interference.
TFM-1430 Analogue Dry Contact Inpup/Output Module
The TFM-1430 module provides both dry contact monitoring and dry contact output for operation of external
alarm devices.
End of line as resistance (𝑅𝑠) 33K, as an alarm resistor (𝑅𝑎𝑙𝑎𝑟𝑚) 10K must be used.
Relay contacts are 30Vdc 2A Form C
Terminal
Explanation
1
Loop line INPUT (+)
2
Loop line INPUT (-)
3-4
Earth connection
5
Loop line OUTPUT(-)
6
Loop line OUTPUT(+)
7
Common Contact 1
8
Common Contact 2
9
Normally open contact 1
10
Normally open contact 2
11
Normally closed contact 1
12
Normally closed contact 2
13
Input (+)
14
Input (-)
Indicator Leds
Blue Led
Red Led
Any error condition
(Short-Curcit, Open-Curcit power
failure)
Blinks for 1s period
X
In normal operating condition
(can be closed via panel)
Blinks for 20s period
X
In the case of input alarm
X
It is constantly lit
In case of output alarm
X
Blinks for 1s period
Note: When the blue led and the red led are lit at the same time, a purple color appears.
1922
Bilgi Elektronik San. ve Tic. A.Ş.
Dudullu OSB 1. Cad. İsmet Tarman İş Merkezi
No:1 Kat:2 No:32 Ümraniye / İstanbul
17
1922-CPR-0897
EN 54-18:2005
Input/output device
TFM-1430
Technical data: see Doc.BİLGİ-TEC-170907-1 held by the
manufacturer.
Manufacture
* 2012/19/EU (WEEE directive): Products marked with this symbol cannot be disposed of as unsorted
municipal waste in the European Union. For proper recycling, return this product to your local supplier upon
the purchase of equivalent new equipment, or dispose of it at designated collection points. For more
information see: www.recyclethis.info.
Bilgi Elektronik San. ve Tic. A.Ş.
Dudullu Organize Sanayi Bölgesi 1. Cadde İsmet Tarman İş Merkezi
No:1 Kat:2 No:32 Ümraniye / İstanbul
Telephone: +90 216 455 88 46 Fax: +90 216 455 99 06
Sales: sales@bilgielektronik.com.tr
Technical Support: support@bilgielektronik.com.tr
