System air 382-10/B Manuel utilisateur

Spiskåpa 382–10/B

Emhætte 382–10/B

Cooker hood 382–10/B

Kjøkkenhette 382–10/B

SV Bruksanvisning

Säkerhetsföreskrifter ..................... 3

Installation ...................................... 4

Injustering av luftflöden .................. 6

Användning ..................................... 7

Service och garanti ......................... 8

DA Betjeningsvejledning

Sikkerhedsforskrifter ...................... 9

Installation .................................... 1

Justering af luftflow ...................... 12

Betjening ...................................... 13

Service og garanti ......................... 14

EN Operating instructions

Safety Instructions ....................... 15

Installation .................................... 16

Adjusting air flow .......................... 18

Instructions for use ...................... 19

Service and warranty .................... 2

NO Bruksanvisning

Sikkerhetsforskrifter ..................... 21

Installasjon ................................... 22

Inneregulering av luftmedgde ....... 24

Bruk .............................................. 25

Service og garanti ......................... 26

/1262 5/2 16- 4-18 (2 534)

SÄKERHETSF RESKRIFTER

Läs noga igenom denna bruks-

och monteringsanvisning, i synner-

het säkerhetsföreskrifterna, innan

du installerar och börjar använda

produkten.

Spara bruksanvisningen för senare

användning eller till den som even-

tuellt övertar produkten efter dig.

Gör produkten strömlös innan all

form av rengöring och skötsel.

§Avledning av utblåsningsluften

skall utföras i enlighet med fö-

reskrifter utfärdade av berörd

myndighet.

§Utblåsningsluften får inte ledas

in i rökkanal som används för

avledning av rökgaser från t ex

gas- eller braskaminer, ved- el-

ler oljepannor etc.

§Avståndet mellan spis och pro-

dukt måste vara minst 45 cm.

Vid gasspis ökas avståndet till

65 cm. Om högre monterings-

höjd rekommenderas av gas-

spisens tillverkare ska hänsyn

tas till detta.

§För att undvika att fara uppstår

ska fast installation, utbyte av

sladdställ eller annan typ av

anslutning utföras av behörig

fackman.

§Att flambera under produkten

är inte tillåtet.

§Tillräckligt med luft måste till-

föras rummet när produkten

används samtidigt med pro-

dukter som använder annan

energi än el-energi, t ex gas-

spis, gas- eller braskaminer,

ved- eller oljepannor etc.

§ Produkten kan användas av

barn från 8 år och personer

med nedsatt mental, sensorisk

eller fysisk förmåga, eller brist

på erfarenhet och kunskap, om

de informeras om hur produk-

ten är avsedd att användas.

§Barn skall inte leka med pro-

dukten. Rengöring och under-

håll av produkten skall inte

utföras av barn utan tillsyn.

§Åtkomliga delar av produkten

kan bli heta i samband med

matlagning.

§Risken för brandspridning ökar

om inte rengöring sker så ofta

som anges.

/1262 5/2 16- 4-18 3

INSTALLATION

Spiskåpan är avsedd för montering infälld i

skåp. Spiskåpan är försedd med motordri-

vet spjäll, LED-belysning och metalltrådsfil-

ter. Installation, skötsel, underhåll mm

framgår av denna anvisning.

TEKN SKA UPPG FTER

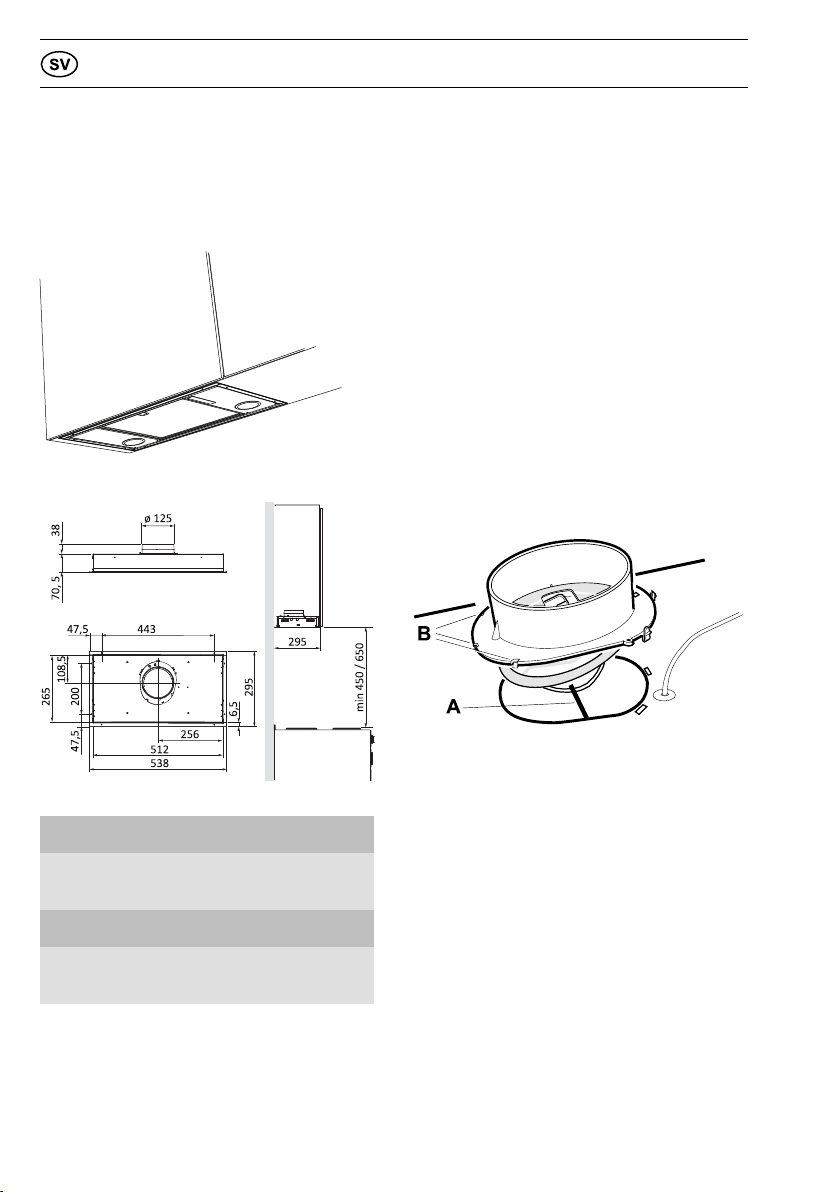

Fig. 1

Mått se Fig. 1

Elektrisk

anslutning

23 V ~ med

skyddsjord.

Belysning LED 2 x 2 W

Max anslutningsef-

fekt för styrledare

9 W vid 23 V~

NSTALLAT ON

Monteringsdetaljer, skruvar för uppfästning

mm levereras med spiskåpan.

Elektrisk installation

Spiskåpan levereras med sladd och jordad

stickpropp för anslutning till jordat väggut-

tag samt styrledare för anslutning till extern

enhet alternativt aggregat. Kopplingsbox

och vägguttag ska vara åtkomligt efter

installation.

Byte av spjällucka

OBS! Gäller endast när grundventilation

sker via spiskåpan.

Spiskåpan är försedd med ett tätslutande

spjäll. Om spiskåpan ska användas i ett kök

utan separat grundflödesventilation ska den

förses med injusteringslucka för grundflö-

de. Byt spjällucka innan spiskåpan monte-

ras, se separat anvisning

Montering anslutningsstos med spjäll

Fig. 2

Utluftdonet levereras inuti spiskåpan.

Spjällaxeln A placeras i öglan under spjäl-

locket, se Fig. 2. Se till att klackarna B ham-

nar under plåtkanten och att donet snäpper

fast.

4/1262 5/2 16- 4-18

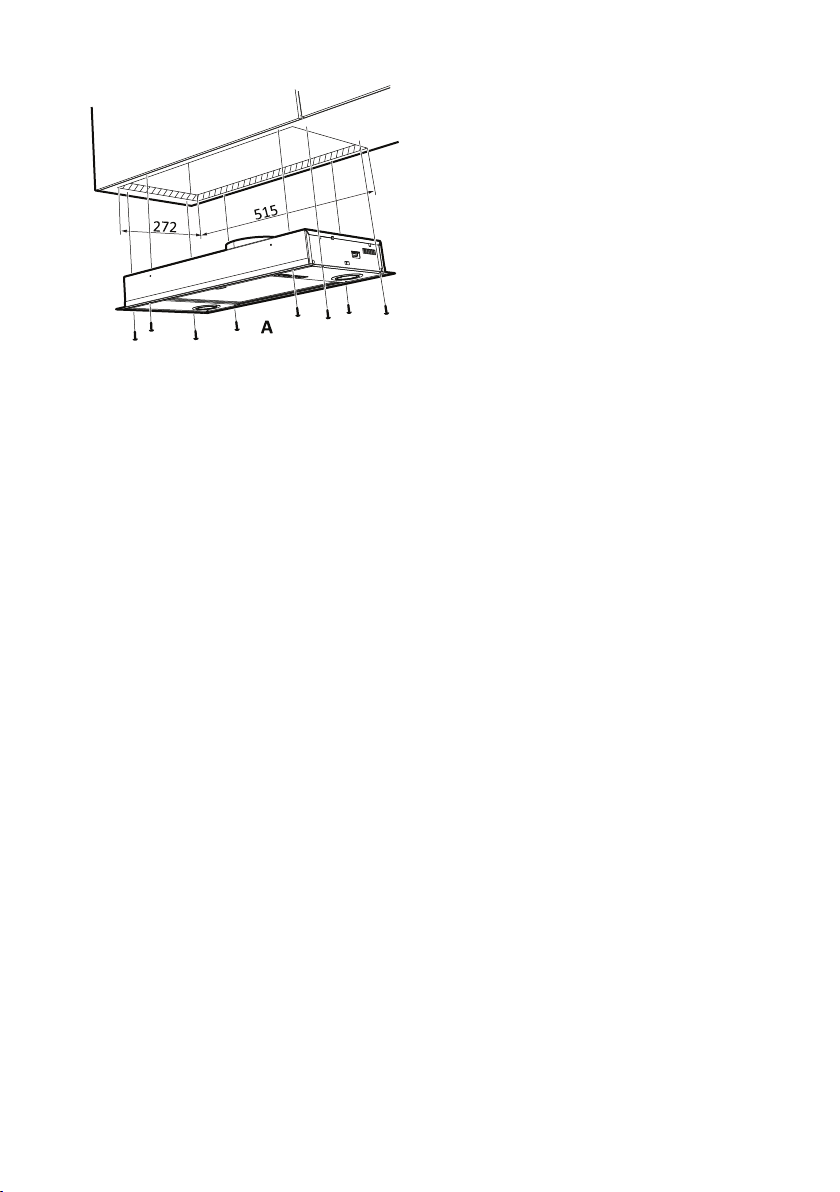

Montering av spiskåpan

Fig. 3

Spiskåpan monteras infälld i skåp.

Såga ett urtag i skåpbotten. Spiskåpan

skruvas fast med skruvarna A, se Fig. 3.

/1262 5/2 16- 4-18 5

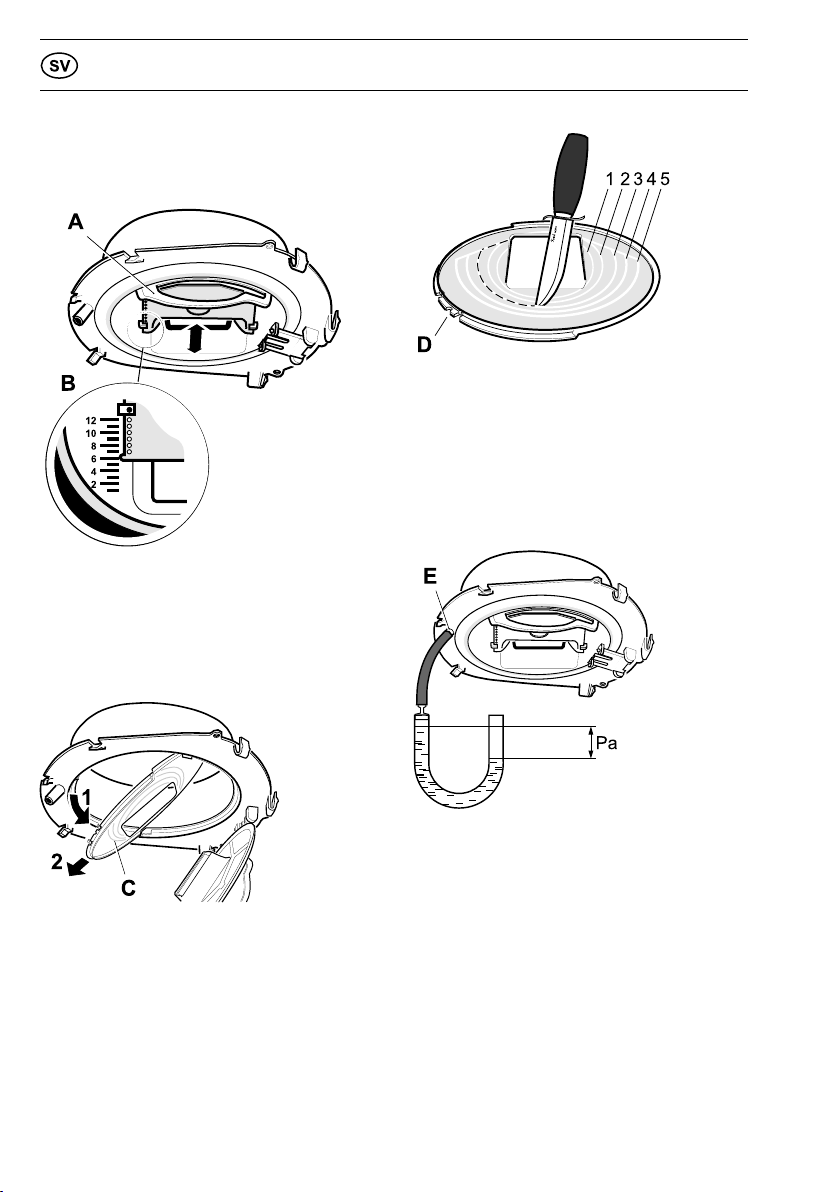

INJUSTERING AV LUFTFL DEN

SPJÄLL NSTÄLLN NG

Grundflöde

Fig. 4

Grundventilationen ställs in genom att

skjutspjället A placeras i önskat läge enligt

markering B, Fig. 4. (Se diagram, sidan 28.)

Forceringsflöde

Fig. 5

Öppna spjället och tag ner strypbricka C,

Fig. 5.

Fig. 6

Forceringsventilationen ställs in genom att

skära ut lämpligt antal ringar i strypbrickan,

Fig. 6. (Se diagram, sidan 27.) Se till att

styrspåret D ligger i läge när brickan åter

sitter på plats.

Tryckfallsmätning

Fig. 7

Tryckfallsmätningen utföres genom att

slangen monteras på mätuttaget E i stosens

framkant, Fig. 7.

6/1262 5/2 16- 4-18

ANVÄNDNING

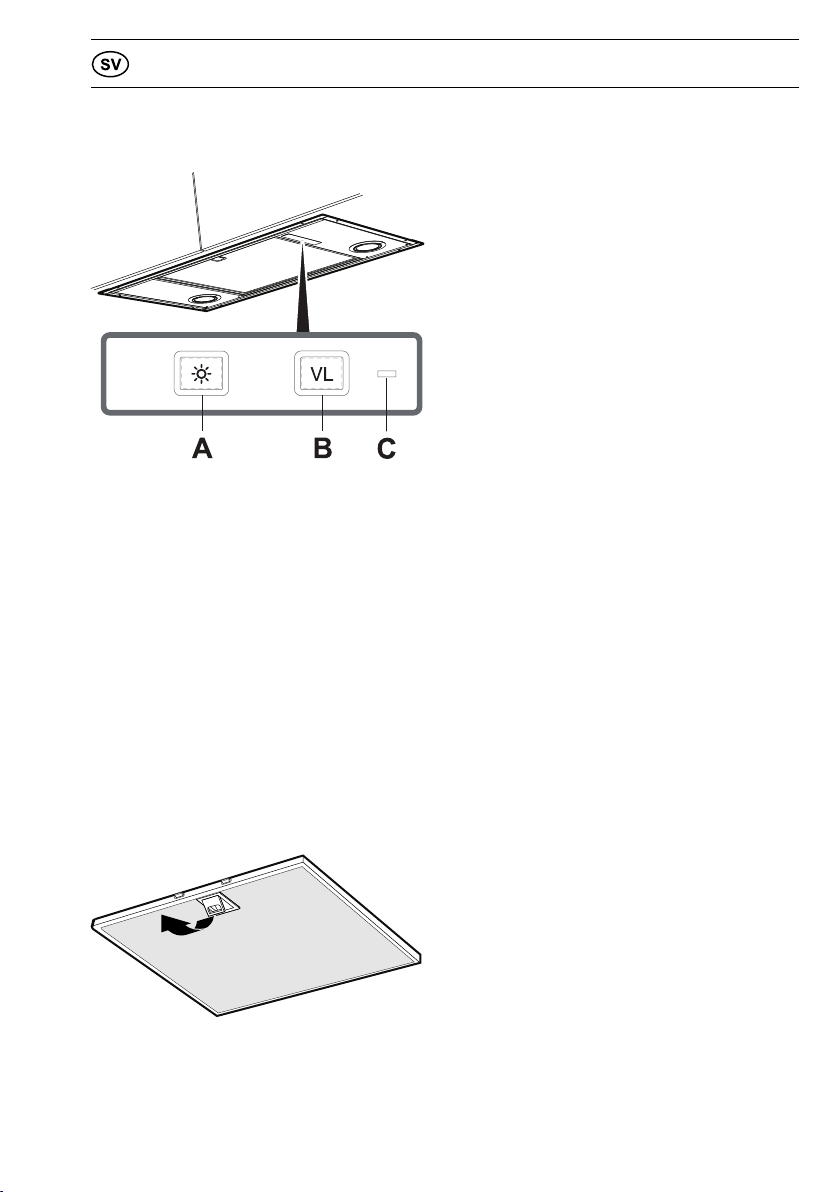

FUNKT ON REGLAGE

Fig. 8

A. Belysning

B. Spjällfunktion

C. Indikeringslampa (tänd vid öppet spjäll).

Vid matlagning öppnas spjället. Spjället

stängs automatiskt efter 6 minuter eller

genom att trycka en andra gång på knap-

pen B. Låt gärna spjället vara öppet en

stund före och efter matlagning, för att

hindra att os sprids i rummet.

SKÖTSEL OCH UNDERHÅLL

Rengöring

Spiskåpan torkas av med våt trasa och

diskmedel. Filtret ska rengöras 2 gånger

per månad vid normal användning.

Fig. 9

Ta bort fettfilter genom att öppna snäppet,

Fig. 9. Hantera filter försiktigt, var noga

med att inte bocka dem.

Blötlägg filtret i varmt vatten blandat med

diskmedel. Filtret kan även diskas i maskin.

Sätt tillbaka fettfilter efter rengöring, se till

att de snäpper fast ordentligt.

Insidan av spiskåpan ska rengöras minst

två gånger per år.

/1262 5/2 16- 4-18 7

SERVICE OCH GARANTI

Kontrollera att säkringen är hel. Prova alla

funktioner för att säkerställa vad som inte

fungerar.

Kontakta Systemair service

tel. +46 222 440 00

www.systemair.com

De kan hjälpa till att åtgärda felet eller anvi-

sa till närmaste servicefirma för snabb och

bra service.

Produkten omfattas av gällande EHL-

bestämmelser.

EMBALLAGE- OCH

PRODUKTÅTERV NN NG

Emballaget ska lämnas in på närmaste

miljöstation för återvinning.

Symbolen anger att produkten

inte får hanteras som hushålls-

avfall. Den skall i stället lämnas

in på uppsamlingsplats för

återvinning av el- och elektro-

nikkomponenter. Genom att säkerställa att

produkten hanteras på rätt sätt bidrar du till

att förebygga eventuellt negativa miljö- och

hälsoeffekter som kan uppstå om produk-

ten kasseras som vanligt avfall. För ytterli-

gare upplysningar om återvinning bör du

kontakta lokala myndigheter, sophämt-

ningstjänst eller affären där du köpte varan.

8/1262 5/2 16- 4-18

SIKKERHEDSFORSKRIFTER

Gennemlæs denne betjenings- og

monteringsvejledning grundigt,

især sikkerhedsforskrifterne, før

du installerer og bruger produktet.

Gem betjeningsvejledningen til se-

nere brug, eller giv den videre, hvis

en anden overtager produktet fra

dig.

Afbryd altid strømmen til produk-

tet før rengøring og pleje.

§Udledning af udgangsluft skal

ske i henhold til forskrifter fra

respektive myndigheder.

§Udgangsluften må ikke ledes

ind i røgkanaler, som anvendes

til udledning af røggas fra f.

eks. gaskaminer, brændeovne

eller oliefyr m.m.

§Afstand mellem komfur og pro-

dukt skal være mindst 45 cm.

Ved gaskomfur øges højden til

65 cm. Hvis gaskomfurets pro-

ducent anbefaler højere mon-

teringsafstand skal dette

respekteres.

§For at undgå, at der opstår fa-

rer, skal faste installationer,

udskiftning af ledning eller an-

den form for tilslutning udføres

af en fagligt kyndig person.

§Det er ikke tilladt at flambere

under produktet.

§Der skal være tilstrækkelig

ventilation i rummet, når pro-

duktet anvendes sammen med

produkter, som anvender an-

den energi en elektricitet, f.

eks. gaskomfur, gasovn, bræn-

deovn, oliefyr, m.m.

§Produktet kan anvendes af

børn fra 8 år, personer med

nedsat mental, sensorisk eller

fysisk funktion samt personer

uden erfaring med og viden om

produktet, hvis de informeres

om, hvordan produktet skal

anvendes.

§Børn må ikke lege med produk-

tet. Produktet må ikke

rengøres eller vedligeholdes af

børn uden opsyn.

§Tilgængelige dele af produktet

kan blive varme under

madlavning.

§Risikoen for brandspredning

øges, hvis emhætten ikke

rengøres som angivet.

/1262 5/2 16- 4-18 9

INSTALLATION

Emhætten er beregnet til montering indbyg-

get i skab. Emhætten er forsynet med mo-

tordrevet spjæld, LED-belysning og

metaltrådsfilter. Installation, vedligeholdel-

se m.m. fremgår af denne vejledning.

TEKN SKE DATA

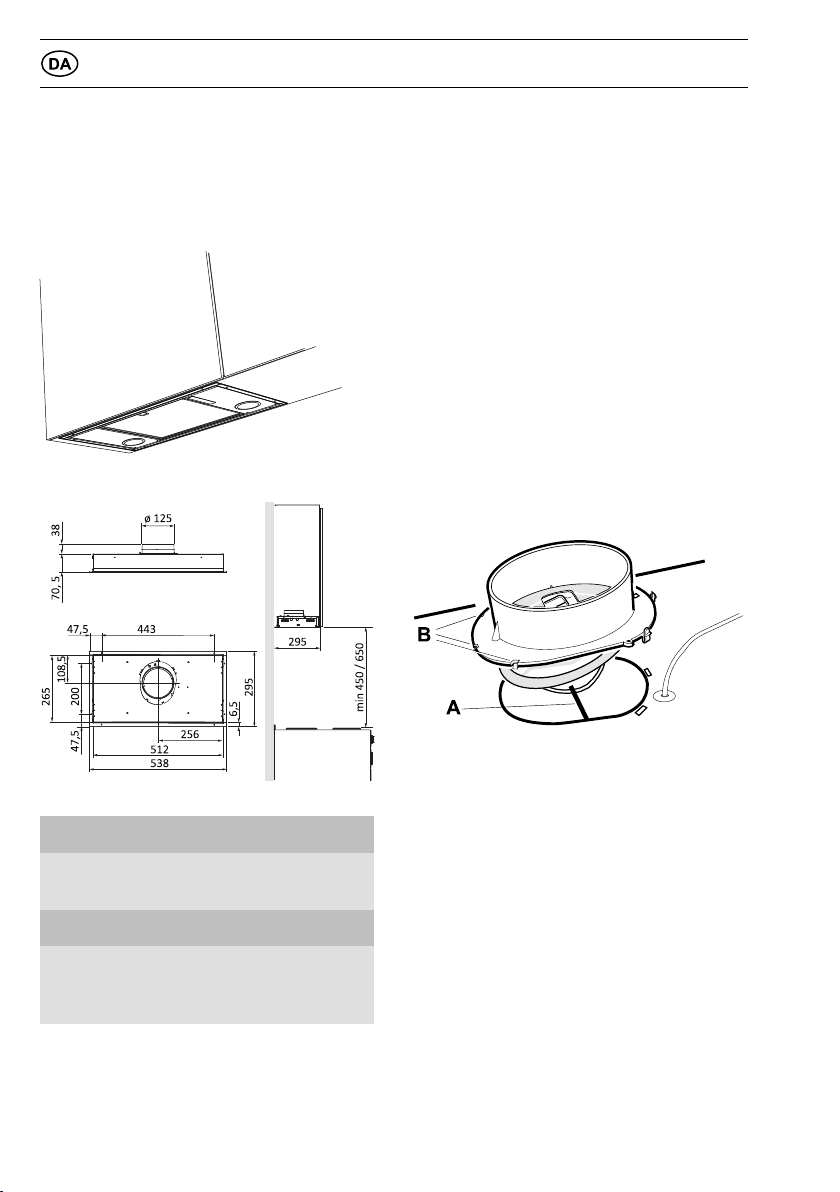

Fig. 1

Mål se Fig. 1

Elektrisk tilslutning 23 V ~ med

jordforbindelse.

Belysning LED 2 x 2 W

Maks. tilslutnings-

effekt for

styrekabel

9 W ved 23 V~

NSTALLAT ON

Monteringsdele, skruer for montering m.m.

følger med emhætten.

Elektrisk installation

Emhætten leveres med kabel og jordforbun-

det stik for tilslutning til jordforbundet stik-

kontakt samt styrekabel for tilslutning til

ekstern enhed. Koblingsdåse og stikkontakt

skal være tilgængelige efter installationen.

Udskiftning af spjæld

OBS! Gælder kun, når grundventilation sker

via emhætten.

Emhætten er forsynet med et tætsluttende

spjæld. Hvis emhætten skal bruges i et

køkken uden separat grundflow-ventilation

skal den udstyres med justeringsdør for

grundflow. Udskift spjældet, før emhætten

monteres, se separat vejledning

Montering af tilslutningsstuds med

spjæld

Fig. 2

Udluftningsudstyret er ved leveringen mon-

teret i emhætten.

Spjældakslen A placeres i bøjlen under

spjældlåget, se Fig. 2. Sørg for, at griberne

B kommer under pladens kant, og at delen

klikker fast.

1 /1262 5/2 16- 4-18

Table des matières

Langues :

Autres manuels System air hotte de ventilation

System air

System air MONOLIT EC Manuel utilisateur

System air

System air RVF Manuel utilisateur

System air

System air Tender 722-10/B Manuel utilisateur

System air

System air Villavent TSL-2 Manuel utilisateur

System air

System air MONOLIT EC Manuel utilisateur

System air

System air Villavent 251-10/B Mode d'emploi

System air

System air 392-14 Manuel utilisateur

System air

System air CLASSIC-B Manuel utilisateur

System air

System air MONOLIT AC VIT Manuel utilisateur

System air

System air SAVE VTR 150/K Manuel utilisateur

System air

System air 602-10/B Manuel utilisateur

System air

System air Villavent 251-16 Mode d'emploi

System air

System air 792-10/B Manuel utilisateur

System air

System air Villavent 480-10/B Mode d'emploi

System air

System air fantech HERO Series Manuel utilisateur

System air

System air Villavent 210 Mode d'emploi

System air

System air 251-14 EC Manuel utilisateur

System air

System air SAVE VTR 100/B Manuel utilisateur

System air

System air 762-10/B Manuel utilisateur

System air

System air VR-300 TK/B Mode d'emploi

System air

System air Topvex SR20 Manuel

System air

System air SAVE VTR 300/B Manuel utilisateur

System air

System air Villavent 251-10/B Manuel utilisateur

System air

System air 382-16 Manuel utilisateur

Manuels hotte de ventilation populaires d'autres marques

emmeti

emmeti RECUPA MED A-140 Mode d’emploi

Nibe

Nibe F135 Manuel utilisateur

Kuppersberg

Kuppersberg INTRO 60 Instructions d'installation et d'entretien

Zephyr

Zephyr Spruce AK9834BS Guide d'installation

Hisense

Hisense MH6INBG Manuel utilisateur

Miele

Miele DA 1255 Manuel utilisateur

Broan

Broan 46000 Manuel utilisateur

GE Profile PV977 Instructions originales

FALMEC

FALMEC FFRIA24W5FS Manuel utilisateur

Whirlpool

Whirlpool RH2600XL-1 SERIES Manuel utilisateur

Küppersbusch

Küppersbusch DX ISLA Manuel utilisateur

ETNA

ETNA AV360RVS Manuel utilisateur

JUNO

JUNO JDF603E6 Manuel utilisateur

Miele

Miele DA 6708 D Manuel utilisateur

Tricity Bendix

Tricity Bendix LE 150 Manuel

AEG

AEG X68163BV1 Manuel utilisateur

AEG

AEG 125 D Manuel utilisateur

Smeg

Smeg KSEV97X Manuel utilisateur
