Subaru H501SSG203 Manuel utilisateur
Installation instructions
Instructions d’installatiion
Auto dimming mirror
Tetroviseur antieblouissement
Tools required
Outils requis
Part number:
Numéro de piéce:

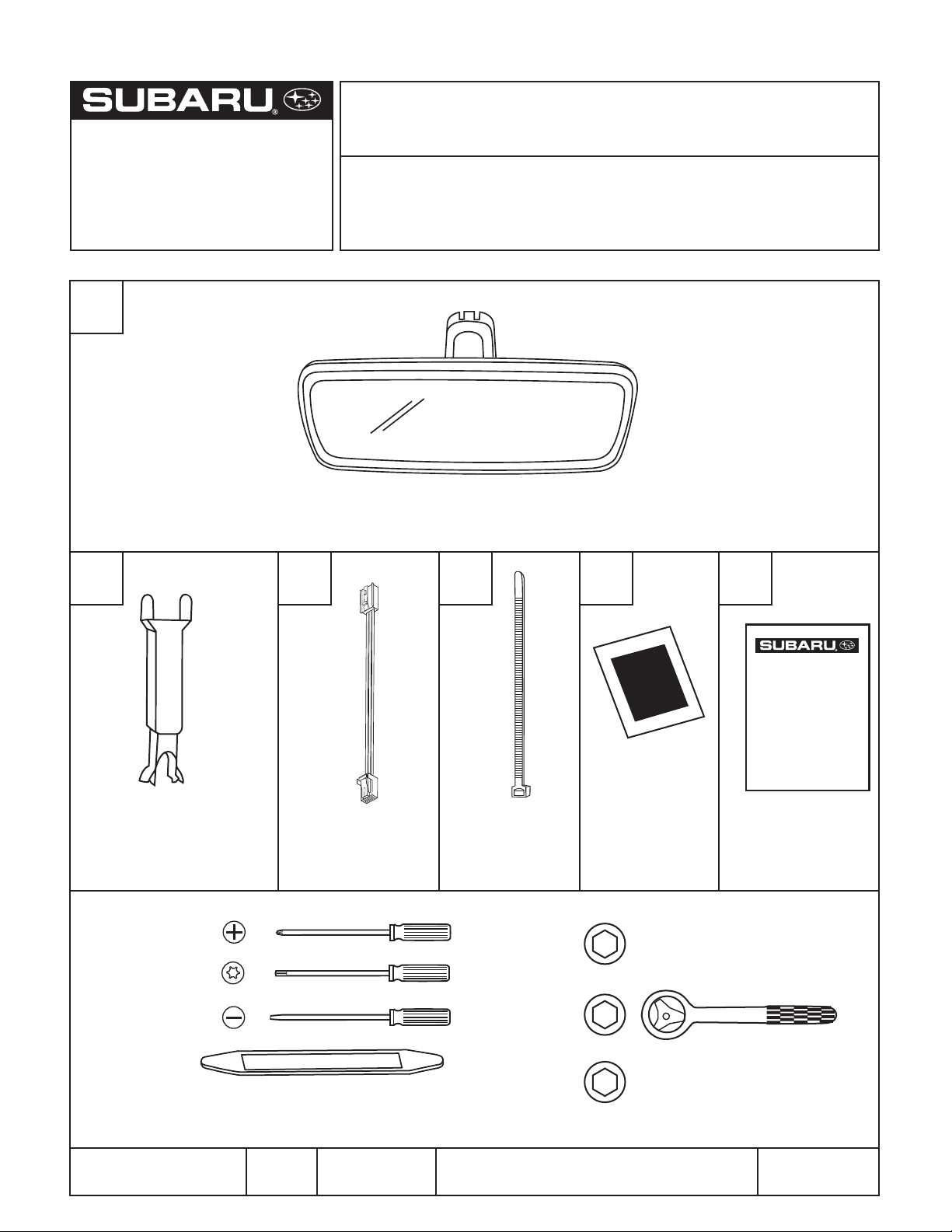

Kit contents Contenu de la trousse
H501SSG203 / H501SSG304
Description: Auto dimming mirror
Description: Tetroviseur antieblouissement
PART NUMBERS
H501SSG203
H501SSG304
ISSUE
B
PAGE
1/6
DATE
8/29/2018 SUBARU OF AMERICA
A
T-20
DRIVE CARD
10 mm
12 mm
8 mm
Panel removal tool
Outil de dépose du panneau
X2
Outback / Legacy
Vehicle:
Véhicule:
Wire harness cover
Couvre-faisceau de câblage
Wire harness
Faisceau de câblage
Mirror User Guide
Manuel d’utilisation
du rétroviseur
B C FD E
Wire Tie
Attache autoblo-
quante
Foam Tape
Ruban mousse
PART NUMBERS
H501SSG203
H501SSG304
ISSUE
B
DATE
8/29/2018 SUBARU OF AMERICA
1

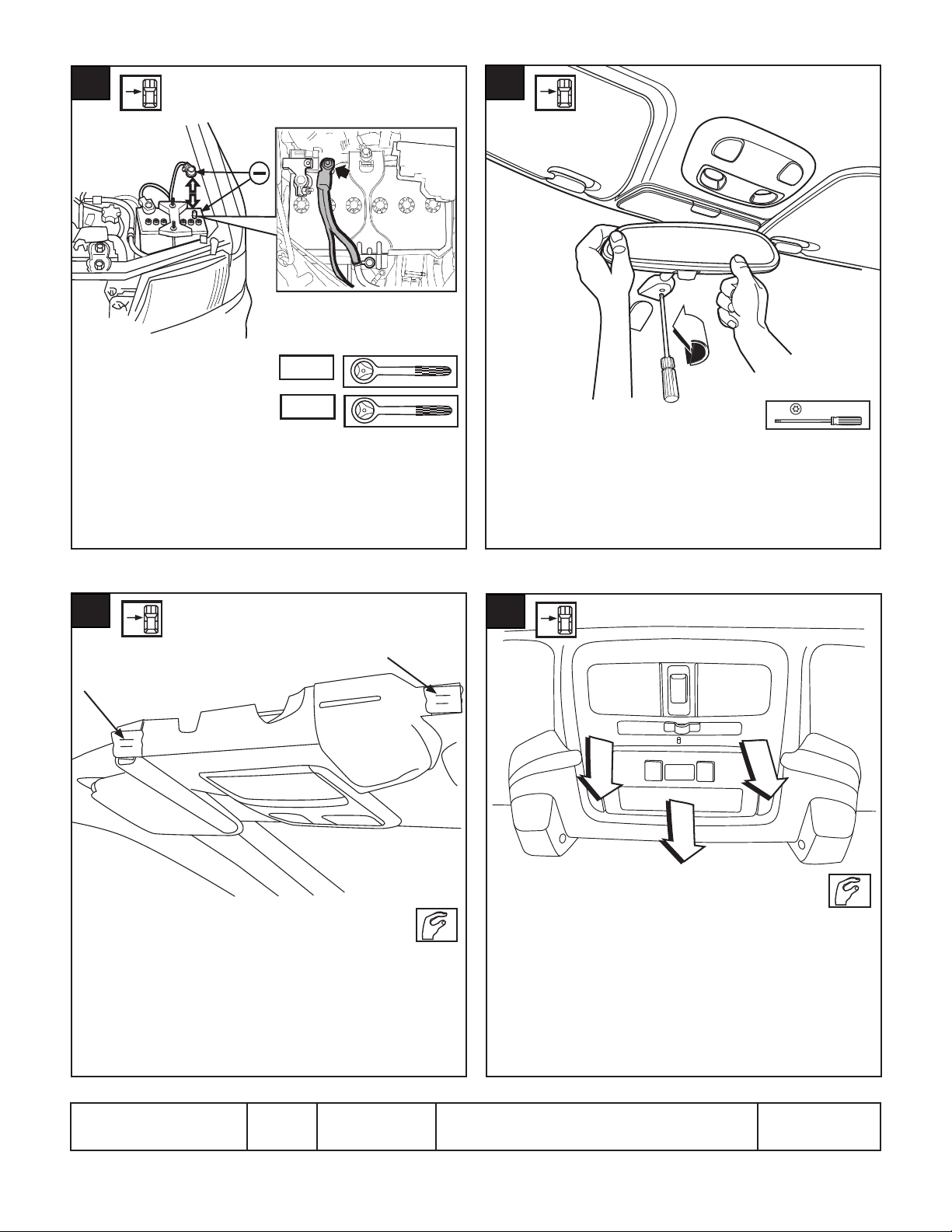

Disconnect battery. If equipped disconnect eyelet cable only.
Déconnectez la batterie. Si elle en est équipée, déconnectez
le câble de l’œillet uniquement.
PAGE
2/6
2
Loosen torx set screw and slide mirror up to remove from
mount.
Desserrez la vis de blocage Torx et glissez le rétroviseur vers
le haut pour l’enlever de son pied.
10 mm
12 mm
3
1 - Warning: Do not touch Eyesight camera lens. 2 - Place
protective tape (a) to stereo camera cover assembly as
shown.
1 – Avertissement : Ne touchez pas à la lentille de la caméra
EyeSight. 2 – Placez une bande de protection adhésive (a)
sur le boîtier de la caméra stéréo, comme il est illustré.
a
a
3
2
2
4
1 - Warning: Do not touch Eyesight camera lens. 2 - Pull
down on stereo camera overhead at locations (2) shown to
disconnect clips. 3 - Then slide overhead forward slightly and
remove at location (3).
1 – Avertissement : Ne touchez pas à la lentille de la caméra
EyeSight. 2 – Tirez le dessus de la caméra stéréo vers le bas
aux points indiqués (2) pour dégager les attaches. 3 – Faites
glisser le dessus légèrement vers l’avant et détachez la ca-
méra au point 3.
PART NUMBERS
H501SSG203
H501SSG304
ISSUE
B
DATE
8/29/2018 SUBARU OF AMERICA PAGE
3/6
5

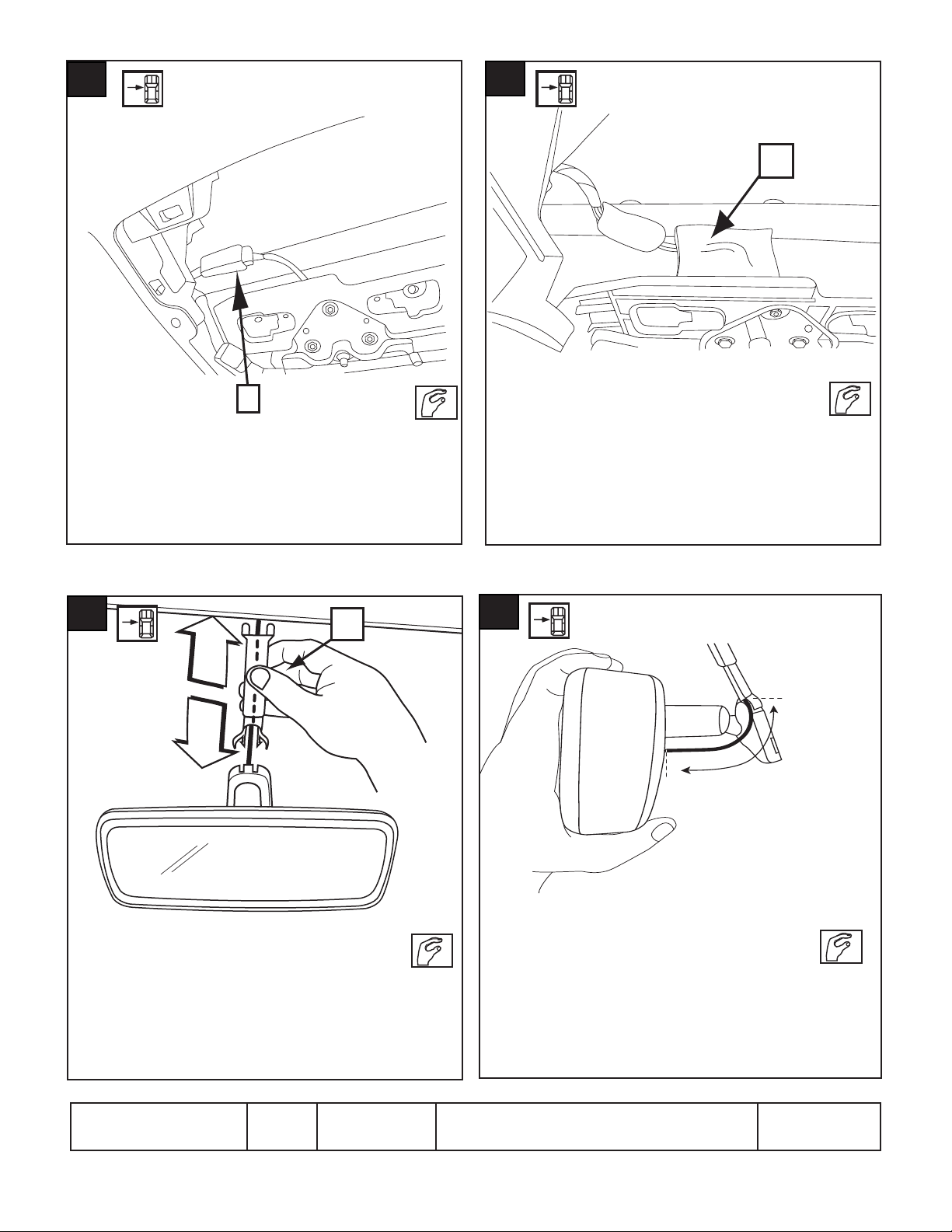

Slide auto dimming mirror onto windshield mount.
Glissez le rétroviseur auto-assombrissant sur son pied de
pare-brise.
A
7
Retrieve vehicle pre-arranged connector (a) using care to
avoid damaging foam block (b).
Récupérez le connecteur préparé (a) en prenant garde de ne
pas endommager le bloc en mousse (b).
b
a
6
Tighten Torx set screw to 13.3 - 17.7 in-lbs.
Serrez la vis de blocage Torx à 13,3 – 17,7 lb-po.
C
2
3
4
8
1 - Warning: Do not touch Eyesight camera lens. 2 – Pull
down on roof trim to disengage clip. 3 – Route wire harness
above stereo camera assembly as shown and connect to
pre-arranged vehicle connector. Ensure wire harness is routed
away from mounting hole. 4 - Feed wire harness between roof
trim panel and roof.
1 – Avertissement : Ne touchez pas à la lentille de la caméra
EyeSight. 2 – Tirez la garniture de pavillon vers le bas pour
dégager l’attache. 3 – Faites passer le faisceau de câblage
au-dessus de la caméra stéréo comme il est illustré et
branchez-le au connecteur déjà installé dans le véhicule.
Assurez-vous que le faisceau de câblage passe à bonne
distance de l’orice de montage. 4 – Faites passer le faisceau
entre le pavillon et le toit.
VEHICLE’S WITH EYESIGHT
VÉHICULES AVEC EYESIGHT
PART NUMBERS
H501SSG203
H501SSG304
ISSUE
B
DATE
8/29/2018 SUBARU OF AMERICA
9

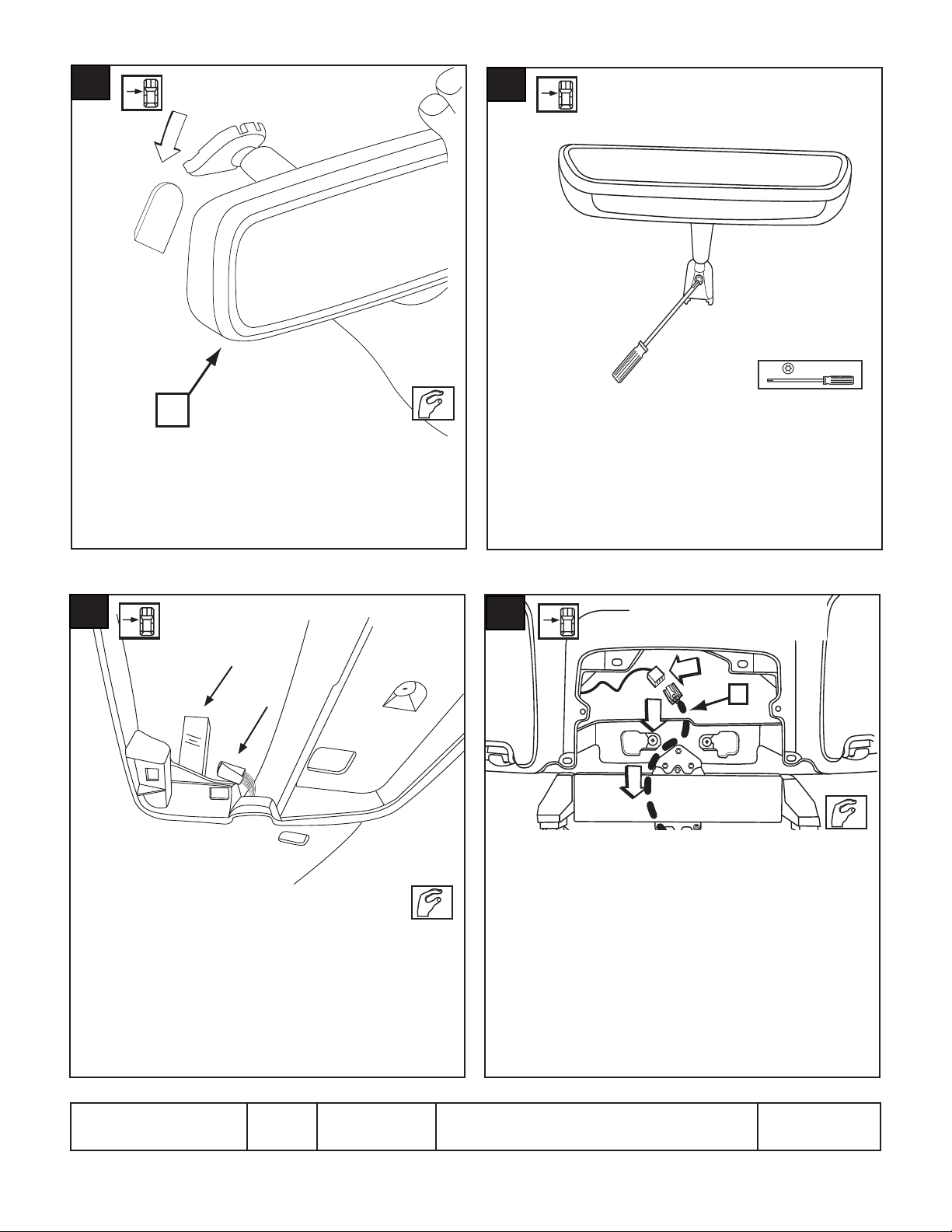

Connect to wire harness. Connect other end of wire harness
to auto dimming mirror.
Branchezle the wiring harness. Branchez l’autre extrémité du
faisceau au rétroviseur autoassombrissant.
PAGE
4/6
10
1 - Ensure wire harness is routed away from mounting hole.
2 - Secure wire harness with foam tape.
1 – S’assurer que le faisceau de câblage passe à bonne dis-
tance de l’orice de montage.
2 – Fixer le faisceau de câblage à l’aide de ruban mousse.
E
C
1
2
11
1 - Install wire harness cover onto mirror. 2 - Extend wire
harness cover to t snug against roof trim.
1 – Posez le couvre-faisceau sur le rétroviseur. 2 – Tirez
le couvre-faisceau jusqu’au pavillon pour faire disparaître
l’interstice.
B12
Leave 3 - 4” of wire harness to allow for mirror adjustment.
Laissez 3 à 4 po de faisceau pour permettre le réglage du
rétroviseur.
3 - 4” Wire Length
Longueur de l de 3 à 4 po
PART NUMBERS
H501SSG203
H501SSG304
ISSUE
B
DATE
8/29/2018 SUBARU OF AMERICA PAGE
5/6
15
16

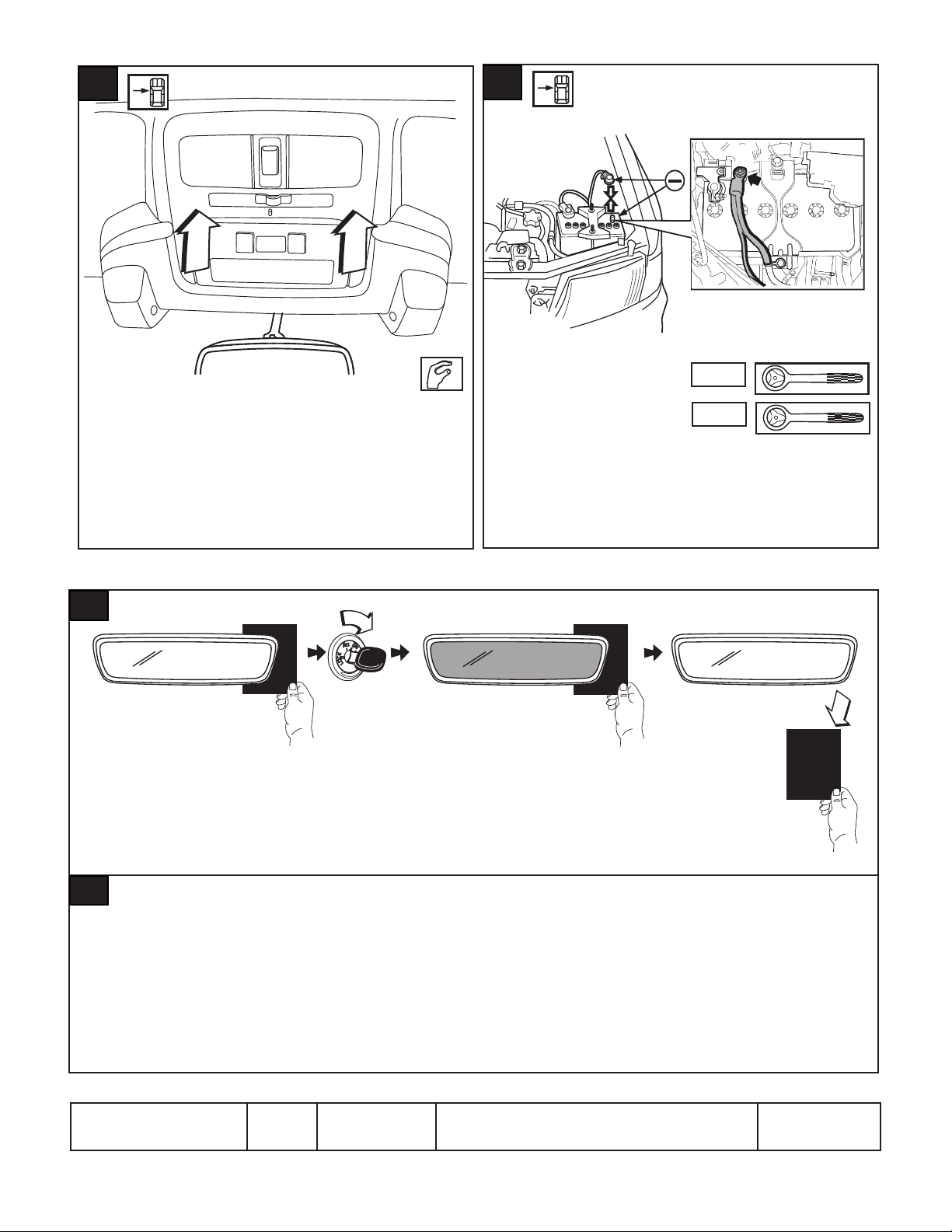

Using dark cloth or cardboard, completely
cover forward-looking sensor.
Avec un linge sombre ou un carton,
couvrez complètement le capteur pointé
vers l’avant.
To calibrate compass reference mirror user guide.
Pour étalonne la boussole, reportez-vous au manuel du rétro-
viseur.
14
Reconnect battery. If equipped reconnect eyelet cable.
Rebranchez la batterie. Si elle en est équipée, rebranchez le
câble de l’œillet.
10 mm
12 mm
2
2
13
1 - Warning: Do not touch Eyesight camera lens. 2 - Reinstall
stereo camera cover. 3 - Remove tape from stereo camera
cover.
1 – Avertissement : Ne touchez pas à la lentille de la caméra
EyeSight. 2 – Reposez le boîtier de la caméra stéréo. 3 – En-
levez la bande de protection adhésive du boîtier de la caméra
stéréo.
