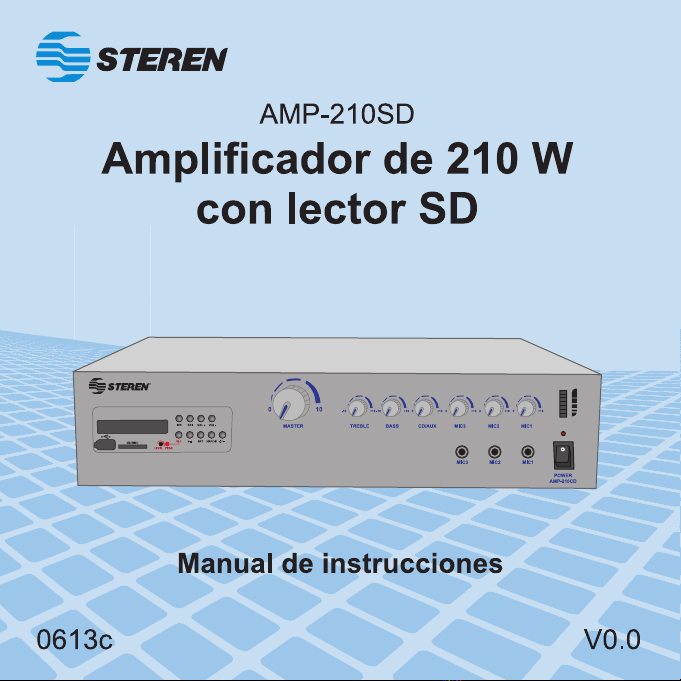

Steren AMP-210SD Manuel utilisateur
2
AMP-210SD
Gracias por la compra de este producto Steren.
Este manual contiene todas las indicaciones necesarias para manejar su
nuevo Amplicador de 210 W con lector SD.
Por favor, revíselo completamente para estar seguro de cómo utilizar
apropiadamente el producto.
Para apoyo, compras y todo lo nuevo que tiene Steren,
visite nuestro sitio web:
www.steren.com
AMPLIFICADOR DE 210 W
CON LECTOR SD
La información que se muestra en este manual sirve únicamente
como referencia sobre el producto. Debido a actualizaciones pueden
existir diferencias.
Por favor, consulte nuestra página web (www.steren.com) para
obtener la versión más reciente del instructivo.
3
IMPORTANTE
• Verique la línea de voltaje antes de utilizar el equipo.
• Si tiene alguna pregunta acerca de los requerimientos de voltaje, o acerca del
voltaje que se utiliza en su área, contacte a su proveedor de electricidad antes de
conectar el equipo al tomacorriente.
• No utilice extensiones.
• Para evitar daños en el equipo, utilice únicamente el cable de corriente incluido. Si
utiliza un cable de reemplazo, asegúrese de que tenga las mismas características que
el original. Evite colocar el cable de energía debajo de alfombras o tapetes y poner
objetos pesados encima de él.
• Si el cable de energía se daña debe ser reemplazado inmediatamente por un cable
que tenga las mismas especicaciones que el de fábrica.
• Maneje el cable de energía con cuidado.
• Cuando desconecte el amplicador no lo jale del cable.
• Si no va a utilizar el amplicador por un tiempo considerable, desconecte el cable
del tomacorriente.
• No abra el gabinete.
• No intente abrir el equipo. Puede causar mal funcionamiento o un choque eléctrico
y anular la garantía.
• Si entra agua en la unidad, o cualquier objeto metálico como grapas, clips o
alambres, desconecte la unidad de la corriente eléctrica inmediatamente y acuda a un
distribuidor autorizado.
• Siempre utilice un paño suave y seco para limpiar el equipo. No utilice solventes.
4
1. INSTALACIÓN
Coloque la unidad en una supercie rme y plana. Cuando la coloque en un
estante, asegúrese de que éste soporte el peso del amplicador.
- Asegúrese de que el equipo cuente con suciente ventilación, tanto en la parte
superior como inferior. Si lo instala en un gabinete u otra área cerrada, asegúrese
de que tenga suciente rotación de aire.
- No coloque la unidad directamente sobre una supercie tipo alfombra.
- Evite colocar la unidad en lugares demasiado calientes o fríos, o en lugares
donde esté expuesto a la luz del sol de forma directa, así como cerca de equipos
que generen calor.
- Evite las áreas húmedas.
- No obstruya las ranuras de ventilación ni coloque objetos que puedan
obstruirlas. Recuerde, los amplicadores de poder generan calor. Los disipadores
ylas ranuras deventilaciónestán especialmente diseñadosparaesparcir esecalor.
- El material de empaque utilizado en la protección del amplicador ha sido
diseñado especialmente para amortiguar las vibraciones y los golpes durante la
entrega. Le sugerimos guardar el material de empaque en caso de que necesite
transportarlo o llevarlo a reparación.
5
El amplicador de audio para publidifusión tiene una potencia de 210 W máx. e
incorpora lector de memorias Secure Digital para reproducir archivos de audio
en formato digital MP3.
Tiene 3 entradas para micrófono, una entrada auxiliar y salida no amplicada
para conexión en cascada de otro amplicador o baes amplicados.
La pantalla muestra el el número de pista y tiempo transcurrido. Incorpora
función de grabación directa en la memoria y en archivo digital.
• Lector / Grabador MP3
• 3 entradas micrófono y 1 auxiliar.
• Controles de volumen independiente.
• Salida de línea de 70 V.
2. CARACTERÍSTICAS
6
3. CONTROLES
PANEL FRONTAL
PANEL TRASERO
7
1. Pantalla LCD
2. Ranura SD: Permite insertar una memoria SD con archivos de música en
formato MP3.
3. PLAY / PAUSE: Permite reproducir o pausar una pista de audio.
4. FR: Regresa a la pista anterior.
5. FF: Salta a la siguiente pista.
6. VOL DOWN: Disminuye el nivel de volumen en modo USB/SD.
7. REC: Oprima este botón para grabar en la memoria insertada lo que se está
reproduciendo en el amplicador.
8. POWER/STOP: Presione por unos segundos para encender el reproductor
USB/SD y presione una vez para detener la reproducción.
9. VOL UP: Incrementa el nivel de volumen del reproductor USB/SD.
10. Modo repetición.
REP: Repite de manera aleatoria.
1: Repite una pista.
ALL: Repite todas las pistas.
11. Master
Control de volumen maestro.
12. Treble
Control de niveles agudos.
13. Bass
Control de niveles graves.
3.1 Panel frontal
8
14. CD/AUX
Permite ajustar el nivel de volumen del equipo conectado a la entrada auxiliar y
del reproductor de SD.
15. MIC 3
Control de volumen del micrófono 3
16. MIC 2
Control de volumen del micrófono 2
17. MIC 1
Control de volumen del micrófono 1
18. MIC-3
Entrada para micrófono 3 de 6,3 mm
19. MIC-2
Entrada para micrófono 2 de 6,3 mm
20. MIC-1
Entrada para micrófono 1 de 6,3 mm
21. Medidor de nivel de salida.
22. LED indicador de encendido.
23. Interruptor de encendido / apagado.
24. SD/USB: Use para cambiar entre las dos modalidades.
25. Control de ganancia: Introduzca un desarmador de cruz para ajustar el nivel
de ganancia de la grabación.
26. Indicador de picos en grabación: Se activa para indicar que la señal de
audio del micrófono se acerca a un nivel excesivo.
27. Puerto USB: Introduzca una memoria USB para reproducir los archivos de
audio (MP3) contenidos en ella.
9
1. Interruptor de corriente alterna 115 V~ / 230 V~
2. Tierra
Permite aterrizar el equipo en caso de instalarlo en un chasis o bastidor.
3. Entrada de energía eléctrica.
4. Compartimiento de Fusible T5 V 250 V
5. LINE OUT
Salida de línea; permite conectar un equipo de audio externo.
6. CD/AUX
Permite conectar un equipo de audio externo.
7. Salida de baja y alta impedancia.
3.2 Panel trasero
4. CONEXIONES
1. En las entradas MIC1, MIC2 y MIC3 puede
conectar hasta 3 micrófonos con conector de 6,3 mm.
2. En LINE OUT puede conectar un grabador.
De igual forma, en CD/AUX puede conectar un
reproductor de CD/DVD, un sintonizador de radio,
etc.
-10- 10+10+ 100+ 10 0+ 10
TREBLEMASTER BASS CD/AUX MIC3
MIC3
0+ 10
MIC2
MIC2
0+ 10
MIC1
MIC1
POWER
AMP-210CD
010
RATEDSUPPLY VOLTAGE:
120V-60Hz
10
3. Para conectar los altavoces puede colocarlos de diferentes formas por
ejemplo:
- Dos altavoces de 8 Ω conectados en paralelo
para tener una impedancia de 4 Ω.
- Dos altavoces de 8 Ω conectados en serie para
obtener una impedancia de 16 Ω.
- Cuatro altavoces de 8 Ω en serie /
paralelo para obtener una impedancia
de 8 Ω.
+
-
+
-
