Inhalt

1. Zu diesem Dokument 3

2. Allgemeine Sicherheitshinweise 3

3. Gerätebeschreibung 4

4. Elektrischer Anschluss 11

5. Montage 14

6. Funktion 20

7. Wartung und Pﬂege 24

8. Entsorgung 25

9. Konformitätserklärung 25

10. Herstellergarantie 26

11. Technische Daten 28

12. Störungsbehebung 29

– 3 – Inhalt

1. Zu diesem Dokument

– Urheberrechtlich geschützt. Nachdruck, auch

auszugsweise, nur mit unserer Genehmigung.

– Änderungen, die dem technischen Fortschritt dienen,

vorbehalten.

Warnung vor Gefahren!

Warnung vor Gefahren durch Strom!

Warnung vor Gefahren durch Wasser!

2. Allgemeine Sicherheitshinweise

!Gefahr durch Nichtbeachtung der

Gebrauchsanleitung!

Diese Anleitung enthält wichtige Informationen für den

sicheren Umgang mit dem Gerät. Auf mögliche Gefahren

wird besonders hingewiesen. Die Nichtbeachtung kann zu

Tod oder schweren Verletzungen führen.

• Anleitung sorgfältig lesen.

• Sicherheitshinweise befolgen.

• Zugänglich aufbewahren.

– Der Umgang mit elektrischem Strom kann zu

gefährlichen Situationen führen. Die Berührung von

stromführenden Teilen kann zu elektrischem Schock,

Verbrennungen oder Tod führen.

– Die Arbeit an der Netzspannung ist nur durch

qualiﬁziertes Fachpersonal zulässig.

– Landesübliche Installationsvorschriften und Anschluss-

bedingungen sind zu beachten (z.B. DE: VDE 0100,

AT: ÖVE-ÖNORM E8001-1, CH:SEV 1000).

– 4 – Inhalt

– Nur Original-Ersatzteile verwenden.

– Reparaturen sind nur durch Fachbetriebe zulässig.

3. Gerätebeschreibung

Bestimmungsgemäßer Gebrauch

– Multisensor.

–Mit Bewegungserfassung (True Presence).

–Ohne Bewegungserfassung (Air).

– Deckenmontage im Innenbereich.

– Anschluss an ein Ethernet-Netzwerk.

– Variante AP für die Aufputzmontage.

– Variante UP für die Unterputzmontage.

Multisensor-Varianten

– Multisensor True Presence IP.

– Multisensor AIR IP ohne Anwesenheitserfassung.

– Beide Varianten gibt es jeweils als Aufputz-Version (AP)

oder Unterputz-Version (UP).

Multisensor

Sensorgrößen:

– Anwesenheit (nur Multisensor True Presence IP)

– Helligkeit

– Raumtemperatur

– Luftfeuchte

– Luftdruck

– CO₂

– VOC (ﬂüchtige organische Verbindungen)

– Geräuschpegel

Die Sensoren unterstützen die IP-basierten Protokolle

REST API, BACnet und MQTT. Hierfür werden die

Sensordaten zur Verfügung gestellt und können in

entsprechenden Systemen weiterverarbeitet werden.

– 5 – Inhalt

Funktionsprinzip Anwesenheitserfassung

– Die An- und Abwesenheit von Menschen wird

durch die Erfassung von Mikrobewegungen erkannt.

– Der Erfassungsbereich kann per Weboberﬂäche oder

per App exakt eingegrenzt werden. Damit ist er optimal

geeignet für den Einsatz in Büroräumen und Schulen.

Für spezielle Anwendungen, beispielsweise im Zusammen-

hang mit Kreuzfahrtschien oder Hotels, nehmen Sie direkt

Kontakt zur STEINEL Vertrieb GmbH auf, um gemeinsam

eine optimale Integration der Sensoren zu realisieren.

Bluetooth-Vernetzung

– Die Sensoren können über Bluetooth Connect Mesh

vernetzt werden.

– Die Sensorgrößen werden über Bluetooth Connect

Mesh weitergeleitet. Die Steuerung erfolgt im vernetzten

Sensor mit entsprechender Schnittstelle oder einer

Zentrale.

– Der Sensor Multisensor True Presence IP kann zur

Erweiterung des Erfassungsbereichs zusätzlich über

Bluetooth mit anderen Sensoren vernetzt werden.

– 6 – Inhalt

Lieferumfang Unterputz

3.1

1× 1×

– 1 Multisensor

– 1 Sicherheitsdatenblatt (A)

– 1 Quick-Start-Guide (B)

Lieferumfang Aufputz

3.2

1× 1×

– 1 Multisensor

– 1 Sicherheitsdatenblatt (A)

– 1 Quick-Start-Guide (B)

– 7 – Inhalt

Produktmaße Unterputz

3.3

123mm

53mm

Produktmaße Aufputz

3.4

142mm

45mm

– 8 – Inhalt

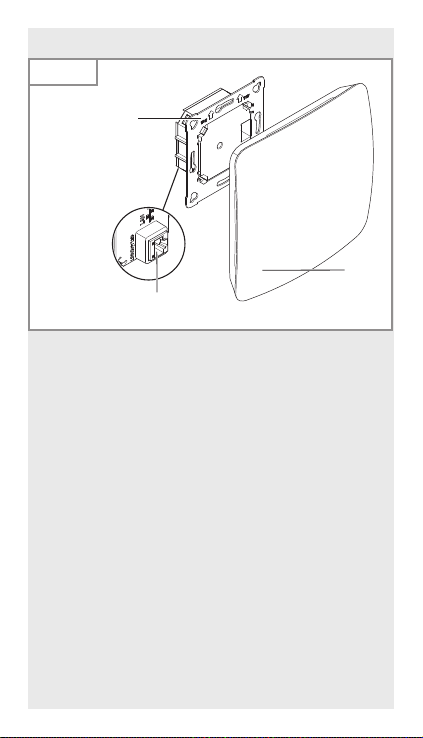

Geräteübersicht Unterputz

3.5

A Lastmodul

B IP-Anschluss

C Sensormodul

– 9 – Inhalt

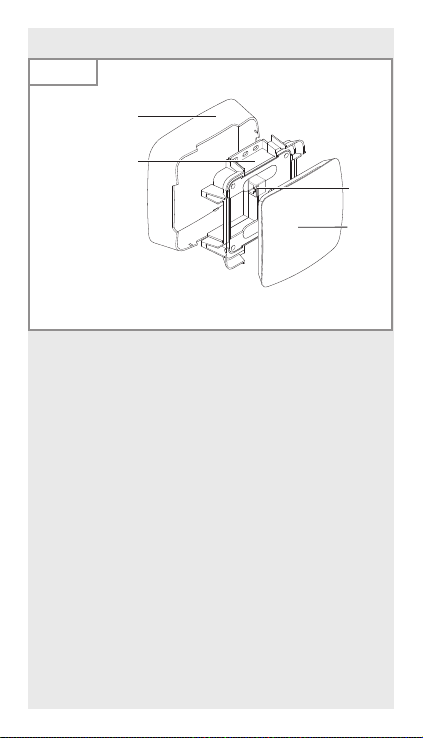

Geräteübersicht Aufputz

3.6

A Aufputzadapter

B Lastmodul

C IP-Anschluss

D Sensormodul

– 10 – Inhalt

Erfassungsbereich

3.7

2,8 m

9 m

15 m
