1� Zu diesem Dokument

– Bitte sorgfältig lesen und aufbewahren!

– Urheberrechtlich geschützt.

Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.

– Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Symbolerklärung

!Warnung vor Gefahren!

Verweis auf Textstellen im Dokument�

2� Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Sensor die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein.

Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungs-

prüfer überprüfen.

• Bei der Installation des Sensors handelt es sich um eine Arbeit an der Netzspan-

nung. Sie muss daher fachgerecht nach den landesüblichen Installationsvorschrif-

ten und Anschlussbedingungen durchgeführt werden. (DE - VDE 0100,

AT - ÖVE-EN 1, CH- SEV 1000)

3� IS3360, IS3360 MX, IS345, IS 345 MX, IS3180

Bestimmungsgemäßer Gebrauch

– IS3360MXund IS345MXsind zur Deckenmontage im Innenbereich geeignet.

– IS3360und IS345sind zur Deckenmontage im Innen- und Außenbereich geeignet.

– IS3180ist zur Wandmontage im Innen- und Außenbereich geeignet.

– Die Unterputz-Varianten sind nur zur Montage im Innenbereich geeignet.

Der Bewegungsmelder ist mit Pyro-Sensoren ausgestattet, die die unsichtbare Wärme-

strahlung von sich bewegenden Körpern (Menschen, Tieren, etc.) erfassen. Diese regist-

rierte Wärmestrahlung wird elektronisch umgesetzt, und ein angeschlossener Verbrau-

cher (z. B. eine Leuchte) wird eingeschaltet. Durch Hindernisse, wie z. B. Mauern oder

Glasscheiben wird keine Wärmestrahlung erkannt, es erfolgt also auch keine Schaltung.

Alle Funktionseinstellungen können optional über die Fernbedienungen RC5, RC8

sowie die Smart Remote vorgenommen werden. (➔"7�Zubehör")

...

16 17

Lieferumfang Aufputzmontage (Abb�3�1)

Lieferumfang Unterputzmontage (Abb�3�2)

Geräteübersicht (Abb�3�3)

ALastmodul Zuleitung Aufputz

BLastmodul Zuleitung Unterputz

CDesignblende rund oder eckig

DSensormodul

EAbdeckschale

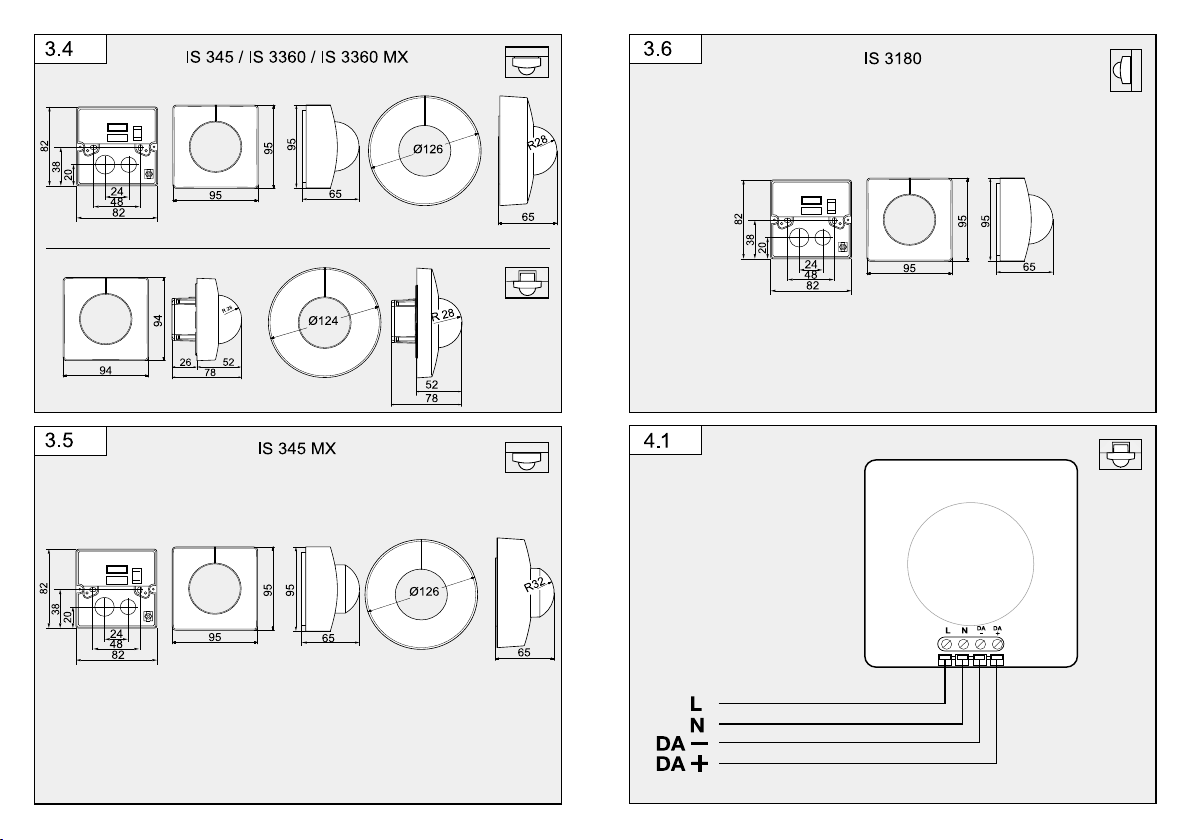

Produktmaße

Aufputz/Unterputz (Abb�3�4) IS3360, IS3360 MX, IS345

Aufputz/Unterputz (Abb�3�5) IS345 MX

Aufputz/Wandmontage) (Abb�3�6) IS3180

4� Elektrische Installation

Der Montageort sollte mindestens 50cm von einer anderen Leuchte entfernt sein,

da Wärmestrahlung zur Auslösung des Systems führen kann.

Zur Montage des IS3180ist optional ein Eckwandhalter (Art.-Nr. 648015 schwarz

oder 035174 weiß) erhältlich.

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L= Phase (meistens schwarz, braun oder grau)

N= Nullleiter (meistens blau)

PE = Schutzleiter (grün/gelb)

DA- / DA+ = Anschluss an den DALI-BUS

Anschlussbeispiel (Abb�4�1/4�2)

– Aufputz-Variante

Bei Beschädigung der Dichtgummis müssen die Önungen zur Kabeldurchführung

mit einem Doppelmembranstutzen M16 bzw. M20 (mind. IP54) abgedichtet werden.

Zur Wandmontage des IS3180ist neben den Dichtgummies ein Kondenswaserloch

angedeutet (Ø 5mm Bohrer). Dies muss bei Bedarf geönet werden.

Master/Slave (Abb� 4�3)

Der DALI-Sensor ist für den Einsatz in Master-Slave-Netzen geeignet. Dabei ist der

DALI-Sensor Master, der DALI2 Input Device ist Slave.

Der Master-/Slave-Betrieb erlaubt es, größere Raume zu erfassen (Last angeschlos-

sen = Master, keine Last = Slave). Die Auswertung der Helligkeit im Raum erfolgt

ausschließlich am Master. Die Slaves melden die Bewegungserfassung dem Master.

Die Schaltung der Beleuchtung erfolgt ausschließlich über den Master.

Der IS 3360, IS 3360 MX, IS 345, IS 345 MX und IS 3180 sind gemäß IEC 62386-

103 als single-master application controller zertiﬁziert. Damit deckt ihre DALI2-

Zertiﬁzierung nur Anwendungsfälle ab, bei denen ausschließlich DALI EVGs

(„control gear“) an den DALI-Bus angeschlossen sind. Darüber hinaus garantieren wir,

dass die Präsenzmelder auch den multi-master-Betrieb mit ausgewählten DALI-

Sensoren zur Bereichserweiterung beherrschen. Weitere Informationen dazu ﬁnden

Sie im Abschnitt Master/Slave. An dieser Stelle weisen wir ausdrücklich darauf hin,

dass für den Einsatz in einem DALI-Bus mit mehreren Steuergeräten („control

devices“) keine DALI2-Zertiﬁzierung vorliegt.

Hinweis: Beim Anschluss von DALI-2 Input Devices zur Bereichserweiterung be-

achten Sie bitte den Stromverbrauch der einzelnen Sensoren, so dass der maximale

Strom der zur Verfugung steht nicht überschritten wird.

5� Montage

• Alle Bauteile auf Beschädigungen prüfen.

• Bei Schäden das Produkt nicht in Betrieb nehmen.

• Geeigneten Montageort unter Berücksichtigung der Reichweite und

Bewegungserfassung vornehmen.

Montageschritte Unterputz Zuleitung (Abb� 5�1)

Montageschritte Aufputz Zuleitung (Abb� 5�2)

IS3360, IS3360 MX Highbay, IS345, IS345Highbay

Montageschritte Unterputz Zuleitung (Wandmontage) IS3180 (Abb�5�3)

• Stromversorgung abschalten�

• Designblende vom Sensormodul trennen.

• Sensormodul vom Lastmodul trennen.

• Netzanschluss vornehmen.

– Aufputz-Zuleitung (Abb�5�4)

– Unterputz-Zuleitung (Abb�5�5)

• Befestigungsschrauben einsetzen und Lastmodul montieren

Reichweitenbegrenzung

Je nach Bedarf kann der Erfassungsbereich optimal eingestellt werden.

– Durch Justierung der Linse. (Abb�5�8/5�10)

– Durch Verwendung der Abdeckschale. (Abb�5�11)

Hinweis: Für die Reichweitenbegrenzung muss das Sensormodul vom Lastmodul

getrennt werden.

• Zum Einstellen der gewünschten Reichweite die Schrauben lösen oder komplett

entfernen.

• Linse in den gewünschten Bereich schieben.

18 19

• Die beiliegende Abdeckschale dient dazu beliebig viele Linsensegmente abzude-

cken bzw. die Reichweite individuell zu verkürzen.

• Im Anschluss die Linse mit den Schrauben ﬁxieren.

Erfassungsbereich/Reichweite

IS3360 (Abb�5�6) IS345 (Abb�5�8)

IS3360 MX (Abb�5�7) IS345 MX (Abb�5�9)

Montagehöhe Reichweite

14m 10m

9m 14m

6m 16m

2,8m 18m

Montagehöhe Reichweite

14m 30 m×4

10m 25 m×4

8m 20 m×4

6m 15 m×4

4m 10 m×4

IS3180 (Abb�5�10)

Montage-

höhe

20 m Linse 8 m Linse

Einstellstufe tangential radial Einstellstufe tangential radial

1,5 m 8 5 m 2,5 m 4 3 m 2,0 m

– 6 m 2,5 m – 5 m 2,5 m

– 7 m 3,0 m – 6 m 3,0 m

– 8 m 3,0 m – 7 m 3,0 m

20 12 m 4,5 m 8 9 m 3,5 m

2,0 m 8 5 m 2,5 m 4 4 m 3,0 m

– 6 m 3,0 m – 5 m 3,0 m

– 7 m 3,5 m – 6 m 3,0 m

– 10 m 4,0 m – 8 m 3,0 m

20 20 m 4,5 m 8 8 m 3,5 m

2,5 m 8 6 m 3,0 m 4 5 m 3,0 m

– 8 m 4,0 m – 7 m 3,5 m

– 10 m 5,0 m – 8 m 3,5 m

– 13 m 5,0 m – 9 m 4,0 m

20 20 m 4,0 m 8 10 m 3,5 m

3,0 m 8 8 m 4,0 m 4 5 m 3,0 m

– 9 m 4,5 m – 6 m 3,0 m

– 12 m 5,0 m – 8 m 4,0 m

– 17 m 4,0 m – 10 m 4,5 m

20 20 m 4,0 m 8 13 m 5,5 m

Hinweis: Werkseitig sind 20 Meter eingestellt

• Sensor- und Lastmodul zusammenstecken und verschrauben

• Stromversorgung einschalten

• Funktionseinstellungen vornehmen. (➔"6�Funktion")

• Designblende aufstecken.

6� Funktion/Bedienung

Werkseinstellungen

Dämmerungseinstellung: Tagbetrieb

Zeiteinstellung: 5s

Hauptlicht: 80%

Dämmerungseinstellung (Abb�6�1)

Die gewünschte Ansprechschwelle des Sensors kann stufenlos von ca. 2 bis

1000Lux eingestellt werden.

Einstellregler bedeutet Dämmerungsbetrieb ca. 2Lux.

Einstellregler bedeutet Tageslichtbetrieb/helligkeitsunabhängig.

Teach-Modus

Bei gewünschten Lichtverhältnissen, an denen der Sensor zukünftig bei Bewegung

einschalten soll, ist der Regler auf zu stellen. Nach 10Sekunden wird der so

gemessene Wert der Umgebungshelligkeit gespeichert.

Blendschutz

Dieses Produkt ist mit einem integrierten Blendschutz ausgestattet. Dieser versetzt

den Sensor bei Blendung durch Fremdlicht für 60Sekunden in eine helligkeitsunab-

hängige Sensorauswertung. (➔"11�Betriebsstörungen")

Konstantlicht

Sorgt für gleichbleibendes Helligkeitsniveau. Melder misst das vorhandene Tageslicht

und schaltet anteiliges Kunstlicht zu, um das gewünschte Helligkeitsniveau zu errei-

chen. Ändert sich der Tageslichtanteil, wird das zugeschaltete Kunstlicht angepasst.

Die Zuschaltung erfolgt neben dem Tageslichtanteil in Abhängigkeit von Anwesenheit.

Die Konstantlichtregelung kann per RC8-Fernbedienung und Smart-Remote aktiviert/

deaktiviert werden.

Präsenzmelder-Ausschaltlogik

Nach Überschreiten des eingestellten Dämmerungswertes wird der angeschlossene

Verbraucher abgeschaltet.

Zeiteinstellung (Abb�6�1)

Die gewünschte Leuchtdauer der angeschlossenen Lampe kann stufenlos von ca.

5Sekunden bis max. 15Minuten eingestellt werden. Durch jede erfasste Bewegung

vor Ablauf dieser Zeit wird die Zeituhr erneut gestartet.

Autres manuels pour IS 3360

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels STEINEL PROFESSIONAL Capteur de sécurité

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL US 360 Manuel utilisateur

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL IS 2160 ECO Manuel du propriétaire

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL sensIQ S KNX Manuel d'utilisation et d'entretien

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL DALI-2 Manuel utilisateur

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL IS 3360 Manuel utilisateur

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL True Presence COM1 Manuel du propriétaire

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL IR Quattro KNX Manuel utilisateur

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL IS 345 MX PF Manuel utilisateur

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL IR Quattro DALI Manuel utilisateur

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL IS 3360 PF Manuel du propriétaire

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL sensIQ KNX Manuel utilisateur

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL HF 3360 Manuel du propriétaire

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL IR CM COM1-24 Manuel du propriétaire

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL IS 2180-2 Manuel utilisateur

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL IS 2180 ECO Manuel du propriétaire

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL DALI-2 IS 3360 Manuel du propriétaire

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL IS 3360 COM1 Manuel utilisateur

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL IR 180 COM1 Manuel du propriétaire

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL IR 180 KNX Manuel du propriétaire

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL IR 180 Manuel du propriétaire

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL US 360 KNX Manuel du propriétaire

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL IR Quattro MICRO KNX Manuel du propriétaire

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL IR Quattro SLIM XS Manuel utilisateur

STEINEL PROFESSIONAL

STEINEL PROFESSIONAL IR Micro Manuel du propriétaire

Manuels Capteur de sécurité populaires d'autres marques

THORLABS

THORLABS PDA10JT Manuel utilisateur

Waeco

Waeco UV-DETECT Manuel utilisateur

Intermatic

Intermatic IOS-DSIMF Manuel utilisateur

urmet domus

urmet domus 1083 Manuel utilisateur

Siemens

Siemens AZL66 Series Manuel utilisateur

BTI

BTI Profiline Multi Finder Manuel utilisateur

Challenger

Challenger SL01 Manuel utilisateur

DMP Electronics

DMP Electronics 1122INT Manuel utilisateur

Rielta

Rielta Ladoga MK-RK Manuel utilisateur

Mirion Technologies

Mirion Technologies ACCURAD PRD Manuel utilisateur

Bosch

Bosch DS835 Manuel utilisateur

DBI SALA

DBI SALA EZ Stop Manuel de l'opérateur

Lamptime

Lamptime ST05C Manuel utilisateur

Ubiquiti

Ubiquiti MFI-MSC Manuel utilisateur

Subsite

Subsite 910R Instructions d'installation

Satel

Satel OPAL Pro Manuel utilisateur

Aleph

Aleph XC-1XTEU Manuel utilisateur

Pima

Pima LARIS QUAD Manuel utilisateur
